住宅防火型烟气集中排风系统（二）
| 单位负责人： | |||||
| 批准部门： | 陕西省建设厅 | 批准文号： | 陕建函[2004]172号 | 技术负责人： | |
| 编制单位： | 陕西省建筑标准设计办公室 | 技术审定人： | |||
| 设计负责人： | |||||
| 图集号： | 陕02J14-2 | 实行日期： | 2004年9月3日 | ||

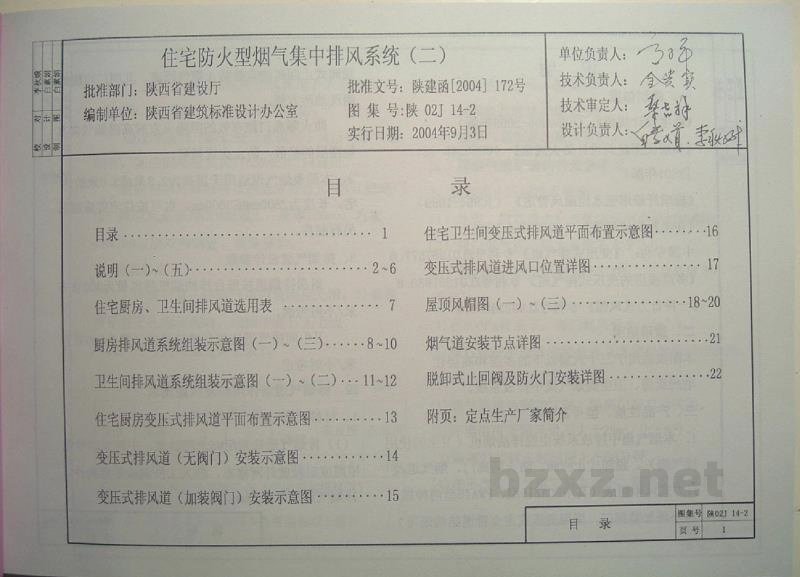

目 录
| 页码 | |
|---|---|
| 目录 | 1 |

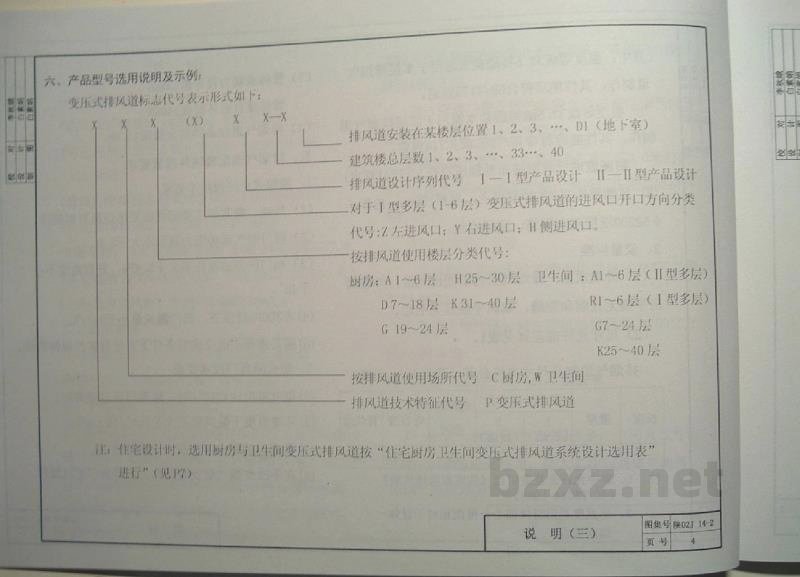

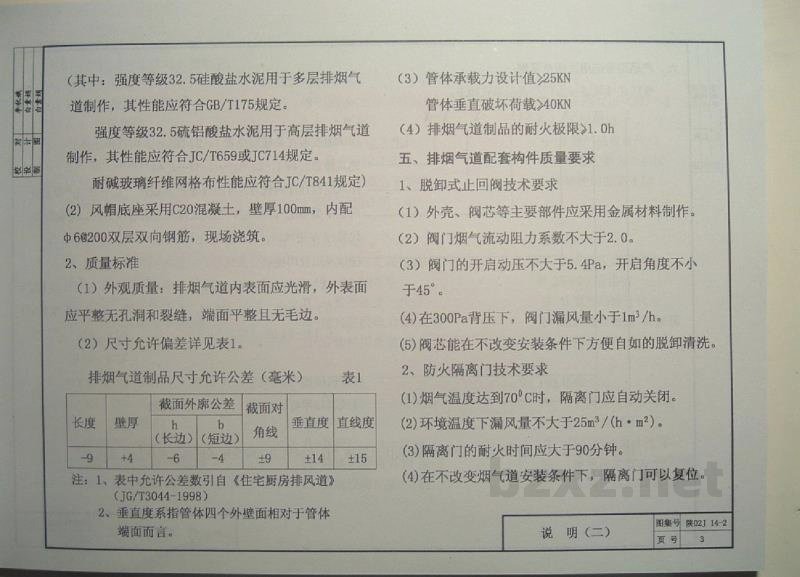

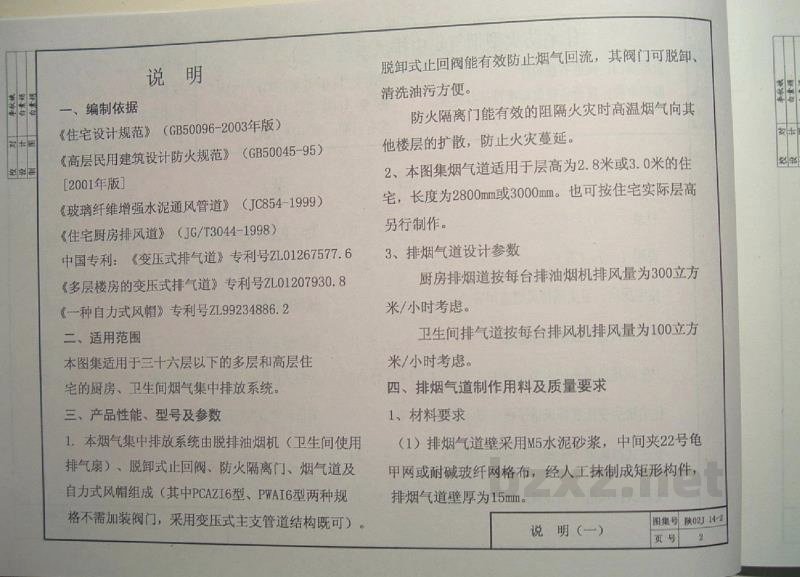

| 说明（一）～（五） | 2~6 |
| 住宅厨房、卫生间排风道选用表 | 7 |
| 厨房排风道系统组装示意图（一）～（三） | 8~10 |
| 卫生间排风道系统组装示意图（一）、（二） | 11~12 |
| 住宅厨房变压式排风道平面布置示意图 | 13 |
| 变压式排风道（无阀门）安装示意图 | 14 |
| 变压式排风道（加装阀门）安装示意图 | 15 |
| 页码 | |
|---|---|
| 住宅卫生间变压式排风道平面布置示意图 | 16 |
| 变压式排风道风口位置详图 | 17 |
| 屋顶风帽图（一）～（三） | 18~20 |
| 烟气道安装节点详图 | 21 |
| 脱卸式止回阀及防火门安装详图 | 22 |
| 附页：定点生产厂家简介 |
| 目 录 | 图集号 | 陕02J14-2 |
|---|---|---|
| 页号 | 1 |
