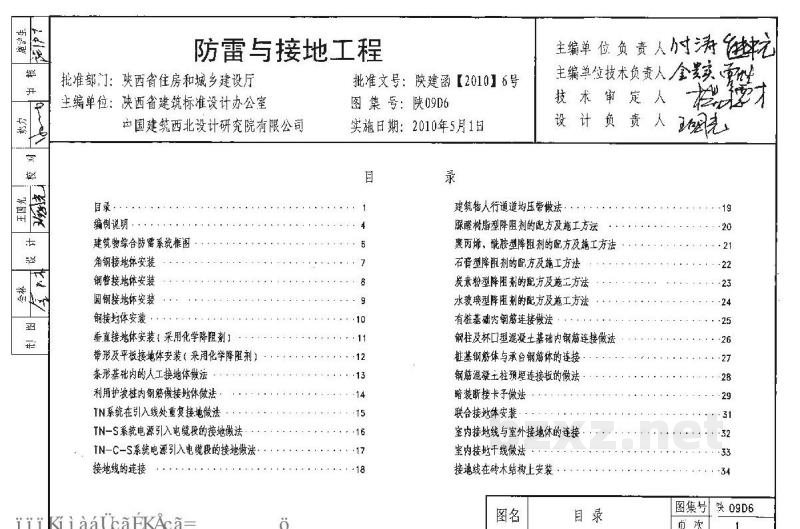

防雷与接地工程
| 批准部门：陕西省住房和城乡建设厅 | 批准文号：陕建函【2010】6号 | 主编单位负责人：时涛 王继光 | |||||||
| 主编单位：陕西省建筑标准设计办公室 中国建筑西北设计研究院有限公司 |
图 集 号：陕09D6 实施日期：2010年5月1日 |
主编单位技术负责人：金登勇 王继光 | |||||||
| 技 术 审 定 人：杨建才 设 计 负 责 人：王继光 |
|||||||||
目 录
| 目录内容（左栏） | 页码 | ||
| 编制说明 | 1 | ||
| 建筑类综合防雷系统框图 | 4 | ||
| 角钢接地体安装 | 7 | ||
| 钢管接地体安装 | 8 | ||
| 圆钢接地体安装 | 9 | ||
| 扁钢接地体安装 | 10 | ||
| 非金属接地体安装（采用永锌牌药剂） | 11 | ||
| 带药粉干砌块接地体安装（采用化学降阻剂） | 12 | ||
| 条形基础内的人工接地体做法 | 13 | ||
| 利用环状梁内钢筋做接地体的做法 | 14 | ||
| TN系统在引入线处重复接地做法 | 15 | ||
| TN-S系统电源引入电缆处的接地做法 | 16 | ||
| TN-C-S系统电源引入电缆处的接地做法 | 17 | ||
| 接地线的连接 | 18 | ||
| 目录内容（右栏） | 页码 | ||
|---|---|---|---|
| 建筑物人行通道均压带做法 | 19 | ||
| 聚碳树脂降阻剂的配方及施工方法 | 20 | ||
| 聚丙烯、联胺型降阻剂的配方及施工方法 | 21 | ||
| 石膏型聚阳树脂的配方及施工方法 | 22 | ||
| 表氯醇型降阻剂的配方及施工方法 | 23 | ||
| 水玻璃型降阻剂的配方及施工方法 | 24 | ||
| 有黏基硅钠做锚连接做法 | 25 | ||
| 钢筋柱杯口型混凝土基础内钢筋连接做法 | 26 | ||
| 非承重钢梁与承台间筋体的连接 | 27 | ||
| 钢筋混凝土柱做接地连接的作法 | 28 | ||
| 暗敷新建卡子做法 | 29 | ||
| 联合接地体安装 | 31 | ||
| 室内接地线与室外接地体的连接 | 32 | ||
| 室内接地干线做法 | 33 | ||
| 接地线在砖木结构上安装 | 34 | ||
| 图名 | 目录 | 图集号 | 陕09D6 |
|---|---|---|---|
| 页次 | I |
