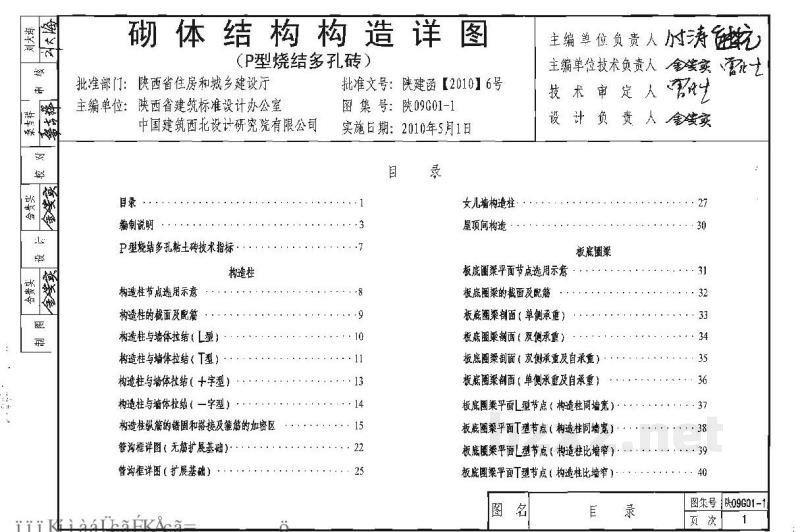

砌体结构构造详图
(P型烧结多孔砖)
|
|||||||
| 目 录 | |||
|---|---|---|---|
| 目录 | 1 | 女儿墙构造柱 | 27 |
| 编制说明 | 3 | 圈梁同构造 | 30 |
| P型烧结多孔砖上砖技术指标 | 7 | 板底圈梁 | |
| 构造柱 | 板底圈梁平面节点选用示意 | 31 | |
| 构造柱节点选用示意 | 8 | 板底圈梁的截面及配筋 | 32 |
| 构造柱的截面及配筋 | 9 | 板底圈梁剖面（单侧承重） | 33 |
| 构造柱与墙体拉结（L型） | 10 | 板底圈梁剖面（双侧承重） | 34 |
| 构造柱与墙体拉结（T型） | 11 | 板底圈梁剖面（双侧承重及自承重） | 35 |
| 构造柱与墙体拉结（十字型） | 13 | 板底圈梁剖面（单侧承重及自承重） | 36 |
| 构造柱与墙体拉结（一字型） | 14 | 板底圈梁平面L型节点（构造柱同墙宽） | 37 |
| 构造柱纵筋的锚固和搭接及箍筋的加密区 | 15 | 板底圈梁平面T型节点（构造柱同墙宽） | 38 |
| 室内壁柱详图（无筋扩展基础） | 22 | 板底圈梁平面L型节点（构造柱比墙窄） | 39 |
| 室外壁柱详图（扩展基础） | 25 | 板底圈梁平面T型节点（构造柱比墙窄） | 40 |
| 图名 | 目录 | 图集号 | 陕09G01-1 |
|---|---|---|---|
| 页次 | 1 |
