陕09J06-1 木门图集（陕西省地方规范图集）

批准部门：陕西省住房和城乡建设厅
主编单位：陕西省建筑标准设计办公室
中国建筑西北设计研究院有限公司
参编单位：西安市意达门窗加工厂

批准文号：陕建函【2010】6号
图集号：陕09J06-1
实施日期：2010年5月

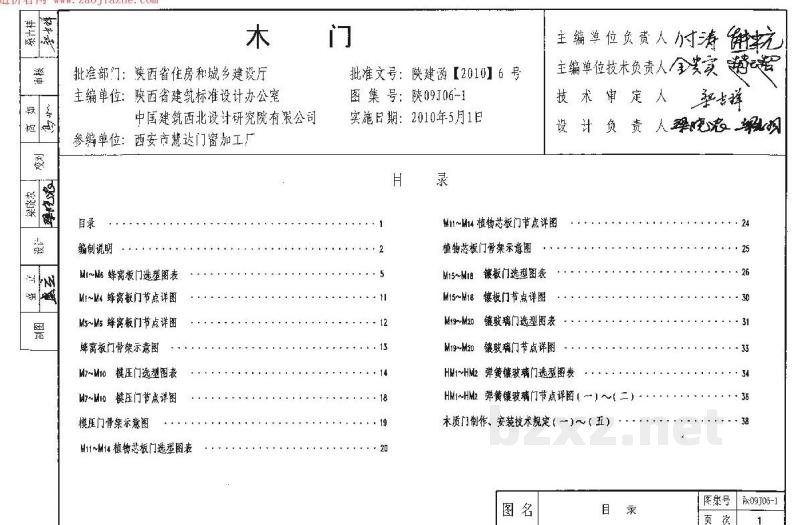

目录 ... 1
编制说明 ... 2
M1~M4 蜂窝板门选型图表 ... 5
M1~M4 蜂窝板门节点详图 ... 11
M5~M6 蜂窝板门节点详图 ... 12
蜂窝板门骨架示意图 ... 13
HMI~HM6 模压门选型图表 ... 14
HM1~HM6 模压门节点详图 ... 18
模压门骨架示意图 ... 19
MII~MIX 铝包木门窗选型图表 ... 20

MII~MIX 铝包木门窗节点详图 ... 24
铝包木门窗骨架示意图 ... 25
M13~M16 镶板门选型图表 ... 28
M13~M16 镶板门节点详图 ... 30
M19~M20 玻璃木门选型图表 ... 31
M19~M20 玻璃木门节点详图 ... 33
HMII~HMIX 异型玻璃木门窗选型图表 ... 34
HMII~HMIX 异型玻璃木门窗门节点详图(一)~(二) ... 36

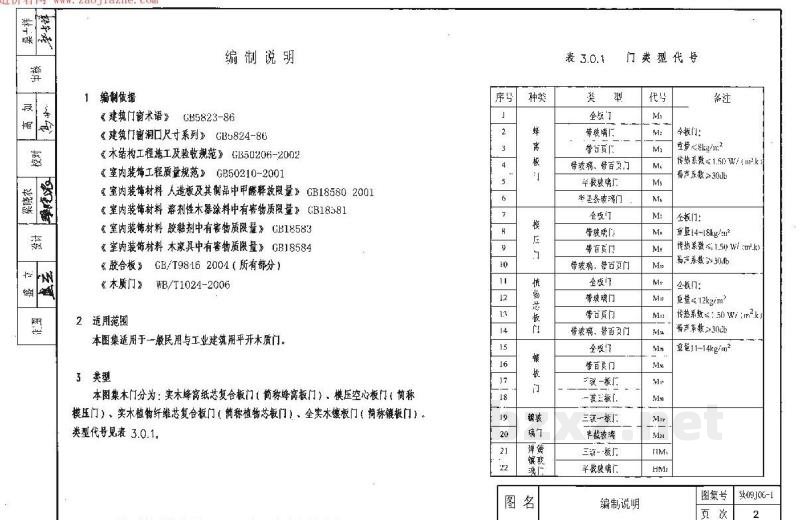

1 编制依据

• 《建筑门窗术语》 GB5823-86
• 《建筑门窗洞口尺寸系列》 GB/T324-86
• 《木结构工程施工及验收规范》 GB50206-2002
• 《室内装饰工程质量规范》 GBJ50210-2001
• 《室内装饰材料 人造板及其制品中甲醛释放限量》 GB18580-2001
• 《室内装修材料 溶剂型木器涂料中有害物质限量》 GB18581
• 《室内装修材料 胶粘剂中有害物质限量》 GB18583
• 《室内装修材料 木家具中有害物质限量》 GB18584
• 《胶合板》 GB/T9846-2004（所有部分）
• 《木质门》 WB/T1024-2006

2 适用范围

本图集适用于一般民用与工业建筑用平开木质门。

3 类型

本图集中门分为：实木蜂窝芯复合板门（简称蜂窝芯门）、模压空心板门（简称模压门）、实木指接材拼花复合板门（简称指接芯板门）、全实木镶板门（简称镶嵌门）。类型代号见表3.0.1。
