加气混凝土轻质条板、保温板
(FAC)
| 单位负责人：高小平 | |||||||
| 批准部门： | 陕西省建设厅 | 批准文号： | 陕建函（2004）94号 | 技术负责人：金贵实 | |||
| 编制单位： | 陕西省建筑标准设计办公室 西安火炬新型建材有限公司 |
图 号： | 陕2004J 299 | 技术审定人：雷春祥 | |||
| 设计负责人：李跃群 | |||||||
| 实行日期： | 2004年6月9日 | ||||||

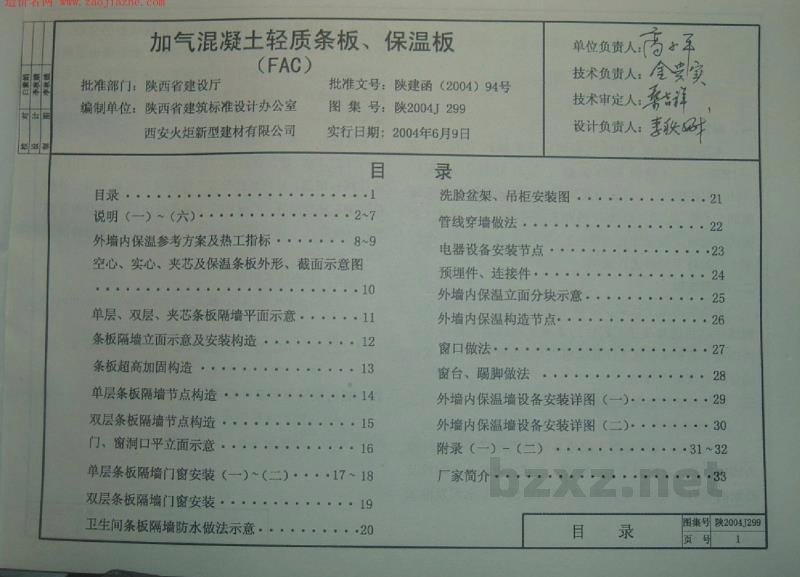

目 录

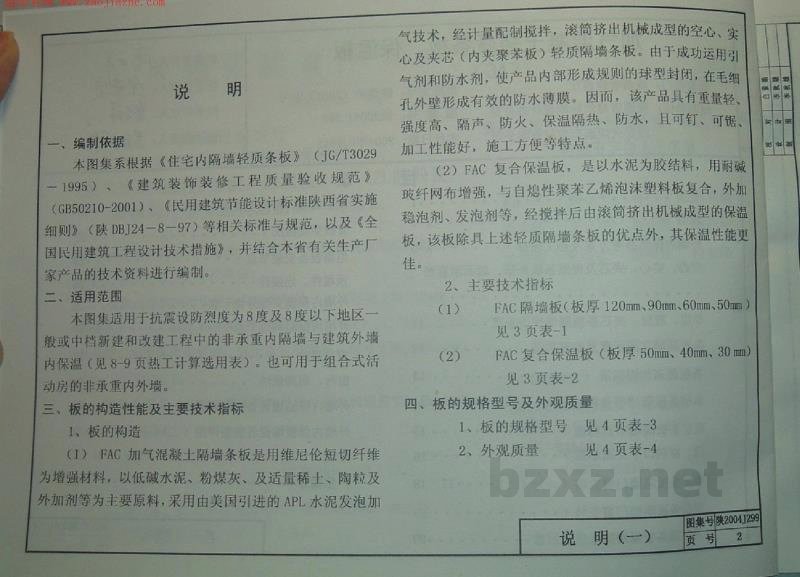

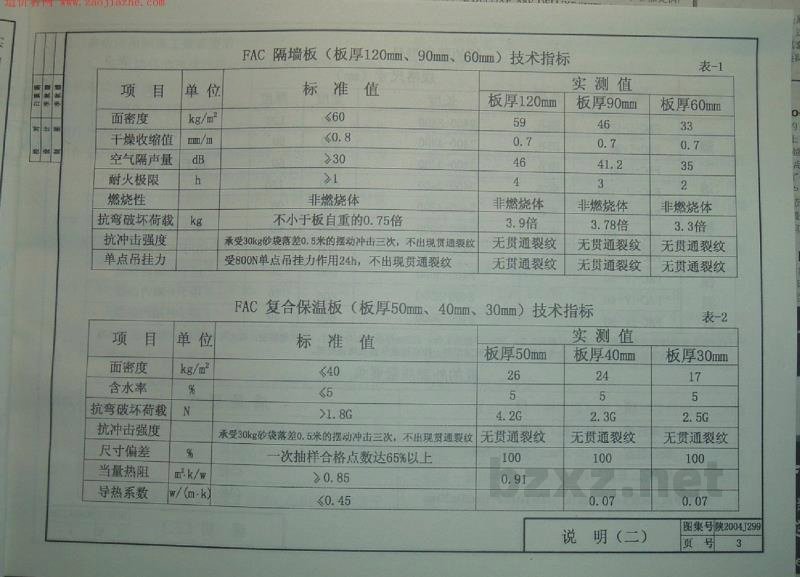

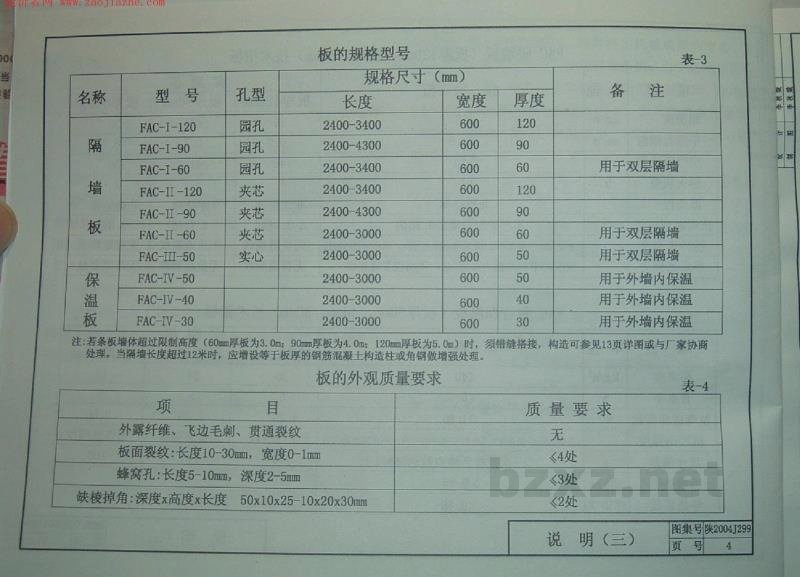

| 章节名称 | 页码 |
|---|---|
| 目录 | 1 |
| 说明（一）～（六） | 2~7 |
| 外墙内保温参考方案及热工指标 | 8~9 |
| 空心、实心、夹芯及保温条板外形、截面示意图 | 10 |
| 单层、双层、夹芯条板隔墙平面示意 | 11 |
| 条板隔墙立面示意及安装构造 | 12 |
| 条板超高加固构造 | 13 |
| 单层条板隔墙节点构造 | 14 |
| 双层条板隔墙节点构造 | 15 |
| 门、窗洞口平立面示意 | 16 |
| 单层条板隔墙门窗安装（一）～（二） | 17~18 |
| 双层条板隔墙门窗安装 | 19 |
| 卫生间条板隔墙防水做法示意 | 20 |
| 洗脸盆架、吊柜安装图 | 21 |
| 管线穿墙做法。 | 22 |
| 电器设备安装节点 | 23 |
| 预埋件、连接件 | 24 |
| 外墙内保温立面分块示意。 | 25 |
| 外墙内保温构造节点 | 26 |
| 窗口做法。 | 27 |
| 窗台、踢脚做法 | 28 |
| 外墙内保温墙设备安装详图（一）。 | 29 |
| 外墙内保温墙设备安装详图（二）。 | 30 |
| 附录（一）～（二） | 31~32 |
| 厂家简介 | 33 |
| 图集号 | 陕2004J299 | ||
|---|---|---|---|
| 目 录 | 页 码 | 1 | |
