陕02G09 预应力混凝土空心板（陕西省地方规范图集）

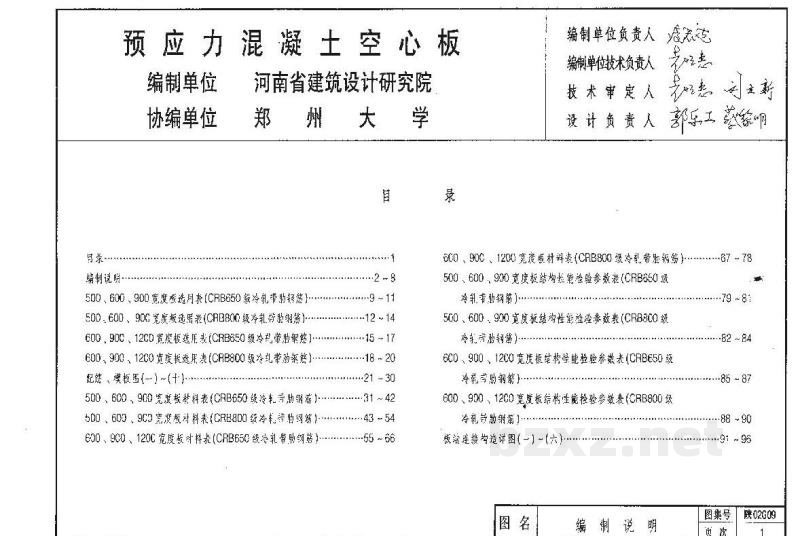

总说..........................................................1

编制说明......................................................2 ~ 9

500、600、900宽度板选用表(CRB650级冷轧带肋钢筋)........3 ~ 11

500、600、900宽度板选用表(CRB800级冷轧带肋钢筋)........12 ~ 14

600、900、1200宽度板选用表(CRB650级冷轧带肋钢筋).......15 ~ 17

600、900、1200宽度板选用表(CRB800级冷轧带肋钢筋)........18 ~ 20

配筋、模板图(一)(十)......................................21 ~ 30

500、600、900宽度板对抗表(CRB650级冷轧带肋钢筋)........41 ~ 42

500、600、900宽度板对抗表(CRB800级冷轧带肋钢筋).........43 ~ 54

600、900、1200宽度板对抗表(CRB650级冷轧带肋钢筋)........55 ~ 66

600、900、1200宽度板抗裂表(CRB800级冷轧带肋钢筋).......67 ~ 78

500、600、900宽度板结构性能检验参数表(CRB650级冷轧带肋钢筋)....................................79 ~ 81

500、600、900宽度板结构性能检验参数表(CRB800级冷轧带肋钢筋)....................................82 ~ 84

600、900、1200宽度板结构性能检验参数表(CRB650级冷轧带肋钢筋)....................................85 ~ 87

600、900、1200宽度板结构性能检验参数表(CRB800级冷轧带肋钢筋)....................................88 ~ 90

振动连接构造详图(一)(六)...............................94 ~ 96

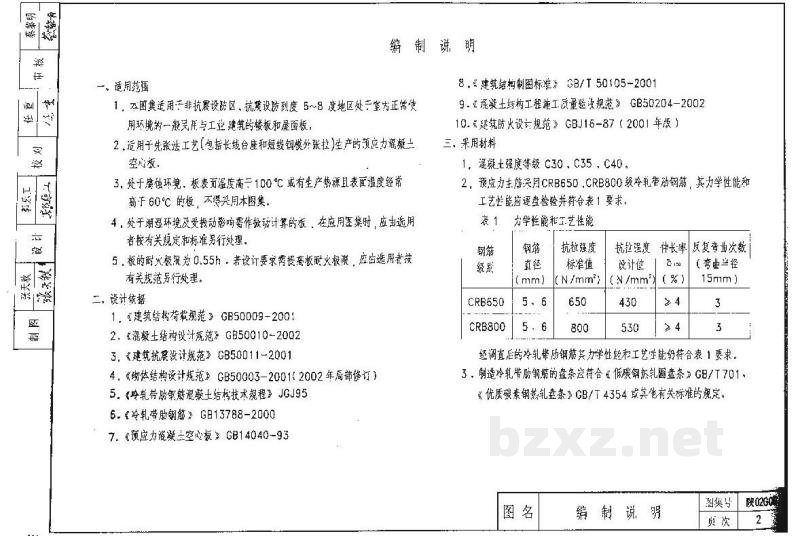

一、适用范围

1. 本图集适用于非抗震设防区，抗震设防烈度6~8度地区处于正常使用环境的一般民用与工业建筑的梁板屋面楼板。
2. 适用于各类工艺（包括轧机线导卫和钢轨焊接头拉伸）生产的预应力混凝土空心板。
3. 处于腐蚀环境、表面温度高于100℃或有生产热源且表面温度经常高于60℃的构件，不得采用本图集。
4. 处于腐蚀环境和受振动等影响需专门计算的板，在应用本图集时，应由设计者按有关规定和标准另行处理。
5. 板的耐火极限为0.55h。若设计要求需提高板材的耐火极限，应选用有关规范进行处理。

二、设计依据

1. 《建筑结构荷载规范》 GB50009—2001；
2. 《高层民用建筑设计规程》 GB50010—2002
3. 《建筑抗震设计规范》 GB50011—2001
4. 《砌体结构设计规范》 GB50003-2001(2002年局部修订)
5. 《冷轧带肋钢筋混凝土结构技术规程》 JGJ95
6. 《冷轧带肋钢筋》 GB13788—2000

6. 《预应力混凝土空心板》 GB1490-93
7. 《建筑构造钢制标准》 GB/T 50105—2001
8. 《高层民用工程地基与基础规范》 GB50204—2002

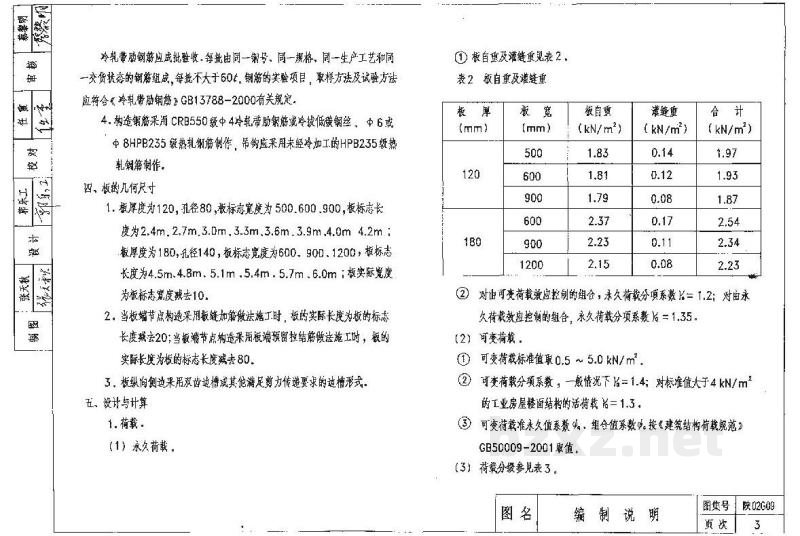

三、采用材料

1. 混凝土强度等级 C30、C35、C40。
2. 预应力钢筋采用CRB650、CRB800级冷轧带肋钢筋，其力学性能和工艺性能应经检验符合表1要求。

表 1

经高温后的冷轧带肋钢筋其力学性能和工艺性能应符合表1要求。

2. 制造本板用非预应力普通钢筋和分布钢筋，应按《钢筋混凝土结构规范》 GB50010-2002中有关的规定执行。
