陕02J04-3 内装修（三）吊顶（陕西省地方规范图集）

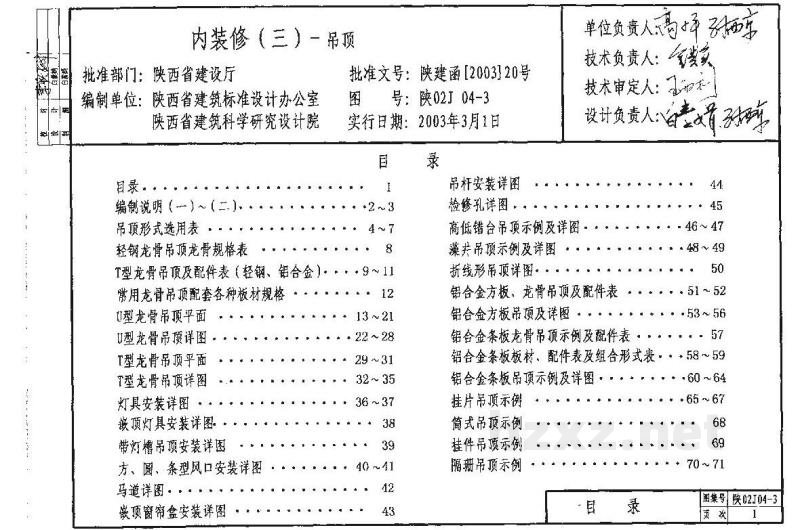

目录 ................................................................. 1
编制说明（一）～（二）...................................... 2~3

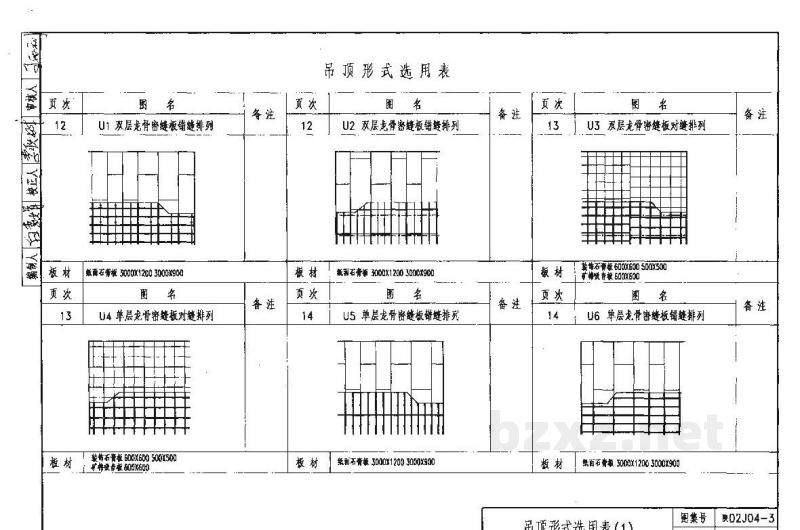

吊顶形式选用表.................................................. 4~7
轻钢龙骨吊顶龙骨规格表........................................ 8
U型龙骨吊顶及配件表（轻钢、铝合金）....................... 9~11
常用龙骨吊顶配套各种板材规格................................. 12
U型龙骨吊顶平面............................................... 13~21
U型龙骨吊顶详图............................................... 22~28
T型龙骨吊顶平面............................................... 29~31
T型龙骨吊顶详图............................................... 32~35
灯具安装详图................................................... 36~37
嵌顶灯具安装详图............................................... 38
带灯槽吊顶安装详图............................................. 39
方、圆、条型风口安装详图....................................... 40~41
马道详图......................................................... 42
嵌顶窗窗帘盒安装详图........................................... 43

吊杆安装详图................................................. 44
检修孔详图....................................................... 45
高低错台吊顶示例及详图......................................... 46~47
叠井吊顶示例及详图............................................. 48~49
折线形吊顶详图................................................. 50
铝合金方板、龙骨吊顶及配件表................................. 51~52
铝合金方板吊顶及详图........................................... 53~56
铝合金条板龙骨吊顶示例及配件表............................... 57
铝合金条板板材、配件表及组合形式表......................... 58~59
铝合金条板吊顶示例及详图....................................... 60~64
挂件吊顶示例................................................. 65~67
筒式吊顶示例................................................. 68
挂件吊顶示例................................................. 69
隔栅吊顶示例................................................. 70~71

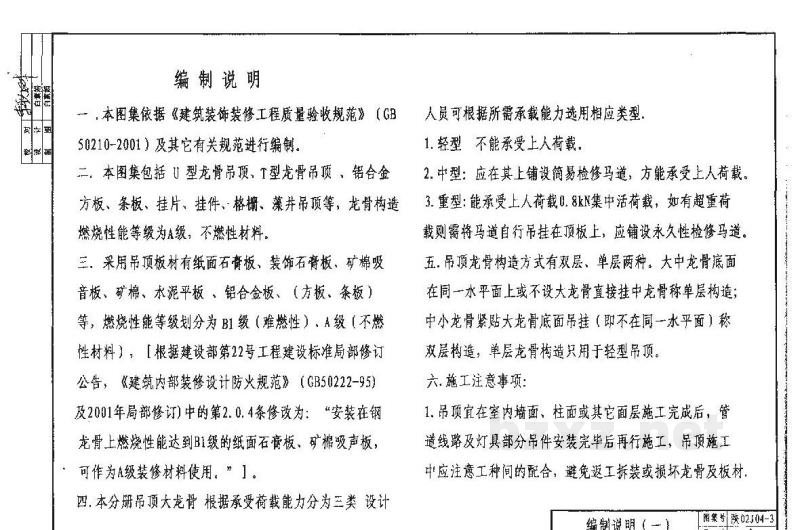

一、本图集依据《建筑装饰装修工程质量验收规范》（GB 50210-2001）及其它有关规范进行编制。

二、本图集包括 U 型龙骨吊顶，T型龙骨吊顶、铝合金方板、条板、挂片、挂件、格栅、藻井吊顶等；龙骨构造燃烧性能等级为A级，不燃性材料。

三、采用吊顶板材有纸面石膏板、装饰石膏板、矿棉吸音板、岩棉、水泥平板、铝合金板、（方板、条板）等，燃烧性能等级划分为 B1 级（难燃性），A 级（不燃性材料），〔根据建设部第22号工程建设标准局修订公告，《建筑内部装修设计防火规范》(GB50222-95)及2001年局部修订〕中的第2.0.4条修改为：“安装在龙骨上燃烧性能能达到B1级的纸面石膏板、矿棉吸声板，可作为A级装修材料使用。”]。

四、本分册吊顶大龙骨 根据承受荷载能力分为三类 设计

人员可根据所需承载能力选用相应类型。

1. 轻型 不能承受上人荷载。
2. 中型：应在其上铺设简易检修马道，方能承受上人荷载。重型能承受上人荷载0.8kN集中活荷载；如有超重荷载则需将马道吊挂在顶板上，应铺设永久性检修马道。

五、吊顶龙骨构造方式有双层、单层两种。大中龙骨底面在同一水平面上或不设大龙骨直接挂于龙骨称单层构造；中小龙骨紧贴大龙骨底部吊挂（即不在同一水平面）称双层构造，单层龙骨构造只用于轻型吊顶。

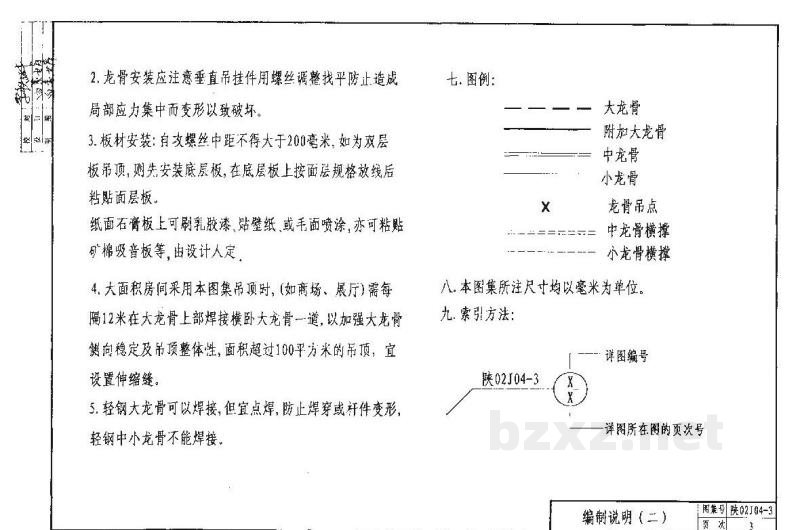

六、施工注意事项：

1. 吊顶宜在室内墙面、柱面或其它面层施工完成后，管线线路及灯具部分吊件安装完毕后再行施工，吊顶施工中应注意工种间的配合，避免返工拆装或损坏龙骨及板材。
