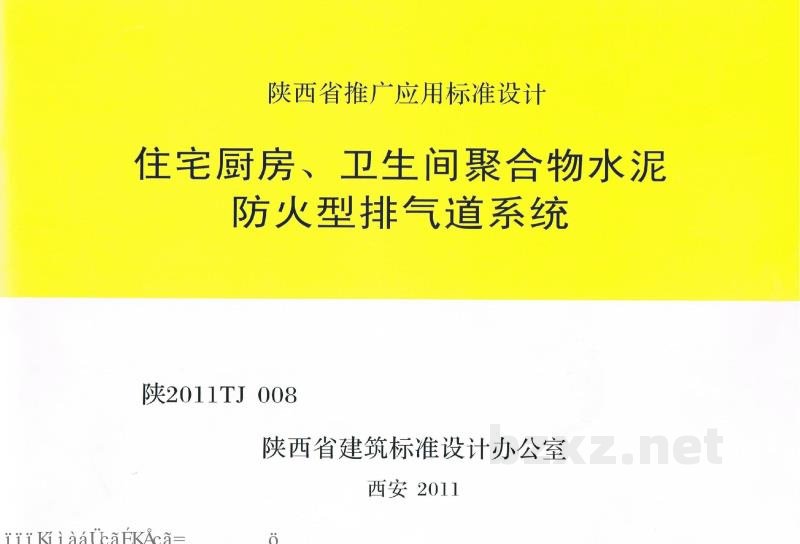

陕2011TJ008 住宅厨房、卫生间聚合物水泥防火型排气道系统

陕建函[2011]674号

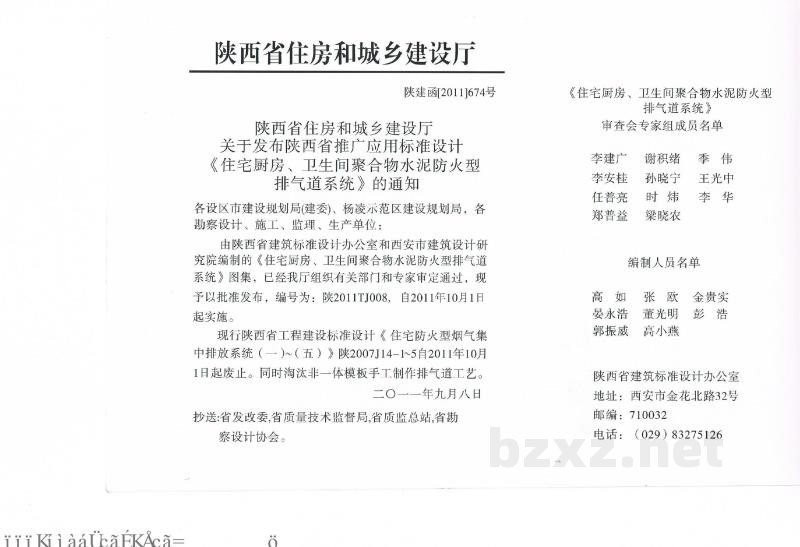

陕西省住房和城乡建设厅
关于发布陕西省推广应用标准设计
《住宅厨房、卫生间聚合物水泥防火型
排气道系统》的通知

各设区市建设规划局(建委)、杨凌示范区建设规划局，各勘察设计、施工、监理、生产单位：

由陕西省建筑标准设计办公室和西安市建筑设计研究院编制的《住宅厨房、卫生间聚合物水泥防火型排气道系统》图集，已经我厅组织有关部门和专家审定通过，现予以批准发布，编号为：陕2011JT08，自2011年10月1日起实施。

现行陕西省工程建设标准设计《住宅防火型烟炱集中排放系统（一）～（五）》陕2007J14-1~5于2011年10月1日起废止。同时淘汰非一体模板手工制作排气道工艺。

二〇一一年九月八日

抄送：省发改委、省质量技术监督局、省质监局站、省勘察设计协会。

《住宅厨房、卫生间聚合物水泥防火型
排气道系统》

审查会专家组成员名单

李建广   谢积绪   韦伟

李吉桂   孙晓宁   王光中

任青亮   时炜   李华

郑善益   梁晓农

编制人员名单

高如   张欣   金贵实

晏永浩   董光明   彭浩

郭振威   高二燕

陕西省建筑标准设计办公室
地址：西安市金花北路32号
邮编：710032
电话：(029) 83275126

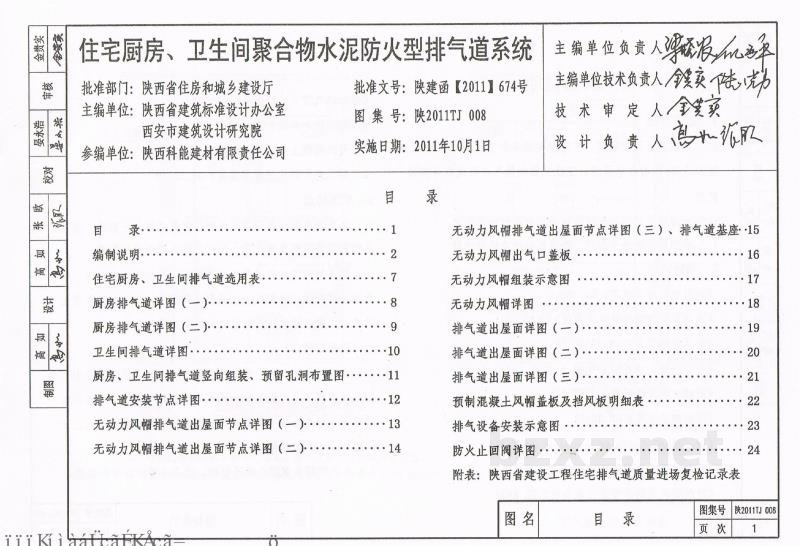

目录......................................................1

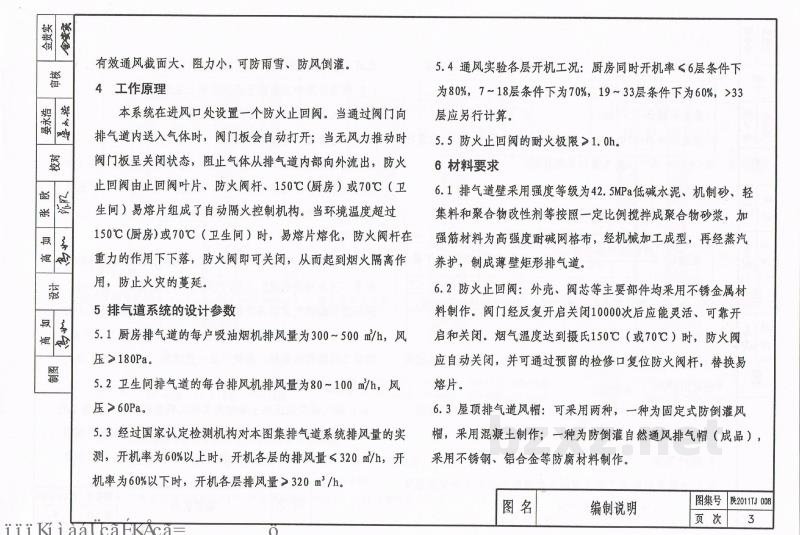

编制说明...............................................2

住宅厨房、卫生间排气道选用表...........................7

厨房排气道详图（一）....................................8

厨房排气道详图（二）....................................9

卫生间排气道详图.......................................10

厨房、卫生间排气道竖向组装、预留孔洞布置图.............11

排气道安装节点详图.....................................12

无动力风帽排气道出屋面节点详图（一）.................13

无动力风帽排气道出屋面节点详图（二）.................14

无动力风帽排气道出屋面节点详图（三）、排气道基座......15

无动力风帽出口盖板.....................................16

无动力风帽组装示意图...................................17

无动力风帽详图.........................................18

排气道出屋面详图（一）.................................19

排气道出屋面详图（二）.................................20

排气道出屋面详图（三）.................................21

预制混凝土风帽盖板及挡风板明细表.......................22

排气设备安装示意图.....................................23

防火止回阀详图........................................24

附表：陕西省建设工程住宅排气道质量进场复检记录表
