陕09G08 钢筋混凝土雨篷挑檐（陕西省09系列结构图集）

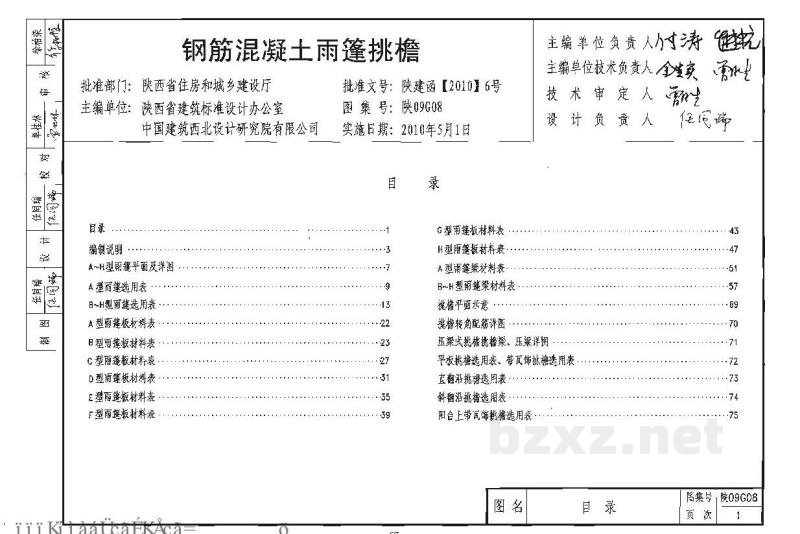

目录 ..................................................... 1

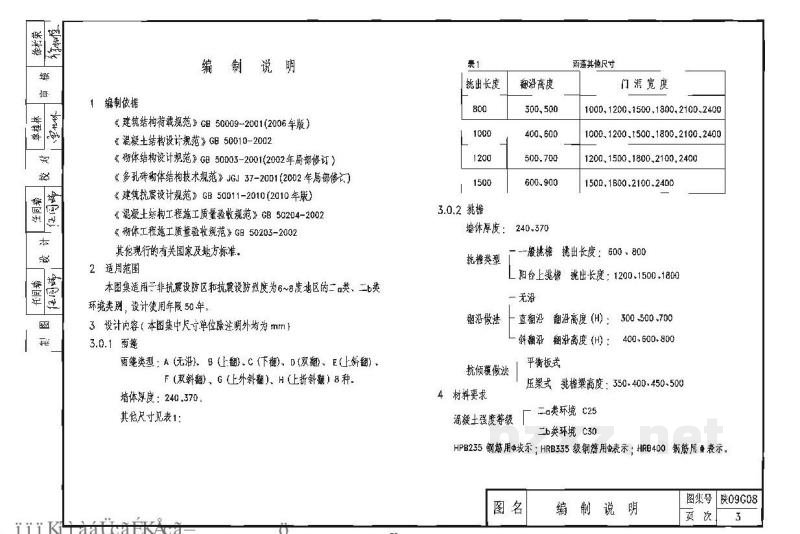

编制说明 ............................................... 3

A-H型雨篷平法及详图 ............................... 7

A 型雨篷选用表 ......................................... 9

B-H型雨篷选用表 ...................................... 13

A 型钢梁材料表 ........................................ 22

B 型钢梁材料表 ........................................ 25

C 型钢梁材料表 ........................................ 27

D 型钢梁材料表 ........................................ 31

E 型钢梁材料表 ........................................ 35

F 型钢梁材料表 ........................................ 39

G 型钢梁材料表 ...................................... 43

H 型钢梁材料表 ...................................... 47

A 型雨篷梁材料表 .................................... 51

B-H 型雨篷梁材料表 .................................. 57

挑檐平面示意 .......................................... 69

挑檐转角节点详图 .................................... 70

压顶式挑檐挑梁、压顶详图 ......................... 71

平板挑檐选用表、首尾年板挑选用表 ............... 72

直廊外挑墙选用表 .................................... 73

斜屋面挑檐选用表 .................................... 74

阳台上下层交接处构造用表 ......................... 75
