04CJ01-1 变形缝建筑构造（一）（参考图集）

变形缝建筑构造（一）

国家建筑标准设计参考图

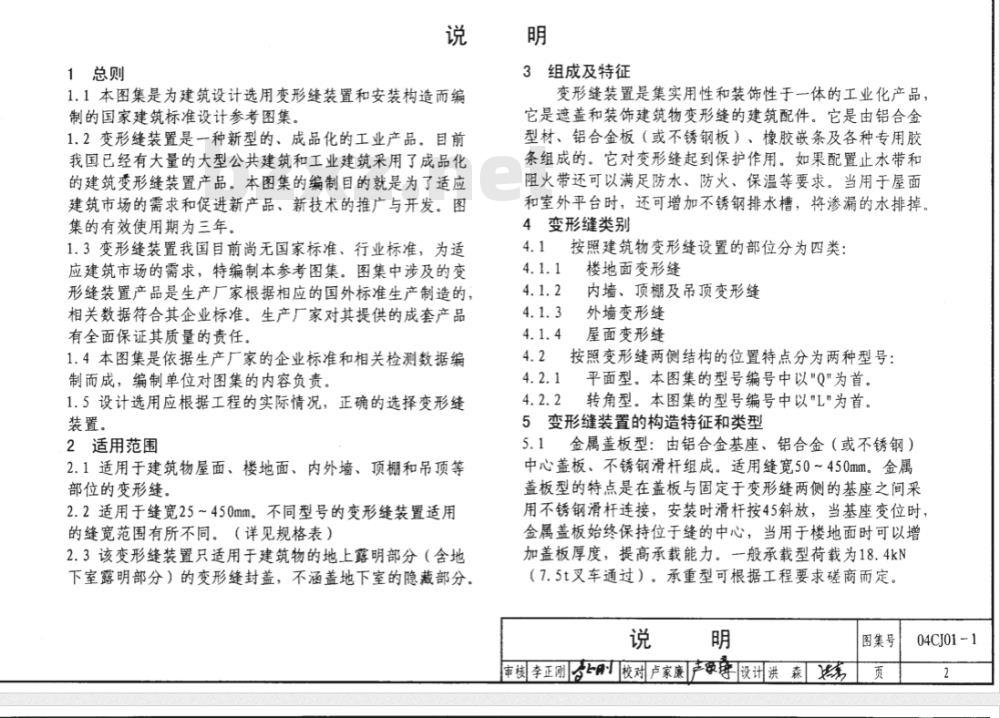

说明

1 总则

1.1 本图集是为建筑设计选用变形缝装置和安装构造而编制的国家建筑标准设计参考图集。

1.2 变形缝装置是一种新型的、成品化的工业产品。目前我国已经有大量的大型公共建筑和工业建筑采用了成品化的建筑变形缝装置产品。本图集的编制目的就是为了适应建筑市场的需求和促进新产品、新技术的推广与开发，图集的有效使用期为三年。

1.3 变形缝装置我国目前尚无国家标准、行业标准，为适应建筑市场的需求，特编制本参考图集。图集中涉及的变形缝装置产品是生产厂家根据相应的国外标准生产制造的，相关数据符合其企业标准。生产厂家对其提供的成套产品有全面保证其质量的责任。

1.4 本图集是依据生产厂家的企业标准和检测数据编制而成，编制单位对图集的内容负责。

1.5 设计选用应根据工程的实际情况，正确的选择变形缝装置。

2 适用范围

2.1 适用于建筑物屋面、楼地面、内外墙、顶棚和吊顶等部位的变形缝。

2.2 适用于缝宽25~450mm。不同型号的变形缝装置适用的缝宽范围有所不同。（详见规格表）

2.3 该变形缝装置只适用于建筑物的地上露明部分（含地下室露明部分）的变形缝封盖，不涵盖地下室的隐蔽部分。

3 组成及特征

变形缝装置是集实用性和装饰性于一体的工业化产品，它是遮盖和装饰建筑物变形缝的建筑配件。它是由铝合金型材、铝合金盖板（或不锈钢板）、橡胶嵌条及各种专用胶条组成的。它对变形缝起到保护作用。如果配置止水带和阻火带还可以满足防水、防火、保温等要求。当用于屋面和室外平台时，还可增加不锈钢排水槽，将渗漏的水排掉。

4 变形缝类别

4.1 按照建筑物变形缝设置的位置分为四类：

4.1.1 楼地面变形缝

4.1.2 内墙、顶棚及吊顶变形缝

4.1.3 外墙变形缝

4.1.4 屋面变形缝

4.2 按照变形缝两侧结构的位置特点分为两种型号：

4.2.1 平面型。本图集的型号编号中以"Q"为首。

4.2.2 转角型。本图集的型号编号中以"L"为首。

5 变形缝装置的构造特征和类型

5.1 金属盖板型：由铝合金基座、铝合金（或不锈钢）中心盖板、不锈钢滑杆组成。适用缝宽50~450mm。金属盖板型的特点是盖板与固定于变形缝两侧的基座之间采用不锈钢滑杆连接，安装时滑杆按45斜放，当基座位移时，金属盖板始终保持位于缝的中心，当用于楼地面时可以增加盖板厚度，提高承载能力。一般承载型荷载为18.4kN（7.5t叉车通过）。承重型可根据工程要求磋商而定。

5.2 金属卡锁型：由铝合金基座、铝合金边侧盖板、铝合金中心滑动盖板组成。适用缝宽50～450mm。中心滑动盖板是夹在边侧盖板与铝合金基座之间的，外观整洁，安装方便。

5.3 双列嵌平型：由铝合金基座、铝合金中心板、不锈钢滑杆和橡胶条组成，适用缝宽50～450mm。双列嵌平型的铝合金中板是四槽形的，槽内可嵌入石材、地砖、地毯等装饰材料，适用于洁净度要求高的楼地面。

5.4 单列嵌平型：由铝合金基座和橡胶条组成。适用缝宽25～100mm。安装以后橡胶条与装饰层结合平整、严密。

5.5 抗震型：基本上分为两类。外墙和屋面的抗震型变形缝装置是以橡胶弹性体为主的专用装置，适用缝宽50～450mm。楼地面的抗震型变形缝装置由铝合金基座、中心盖板、滑杆及抗震弹簧、橡胶条组成。适用缝宽50～450mm。当地震发生时，带有抗震弹簧装置的滑杆受力后变形，可使中心盖板沿基座的边框上升，以保护变形缝两侧建筑结构不受损坏。当受力消除后，中心盖板会自动恢复原始状态。它可以承受多方向的变位，具有接缝平整、装饰效果好等特点。部分单列弹性橡胶条组成的楼地面变形缝装置只适用于缝宽50～100mm。

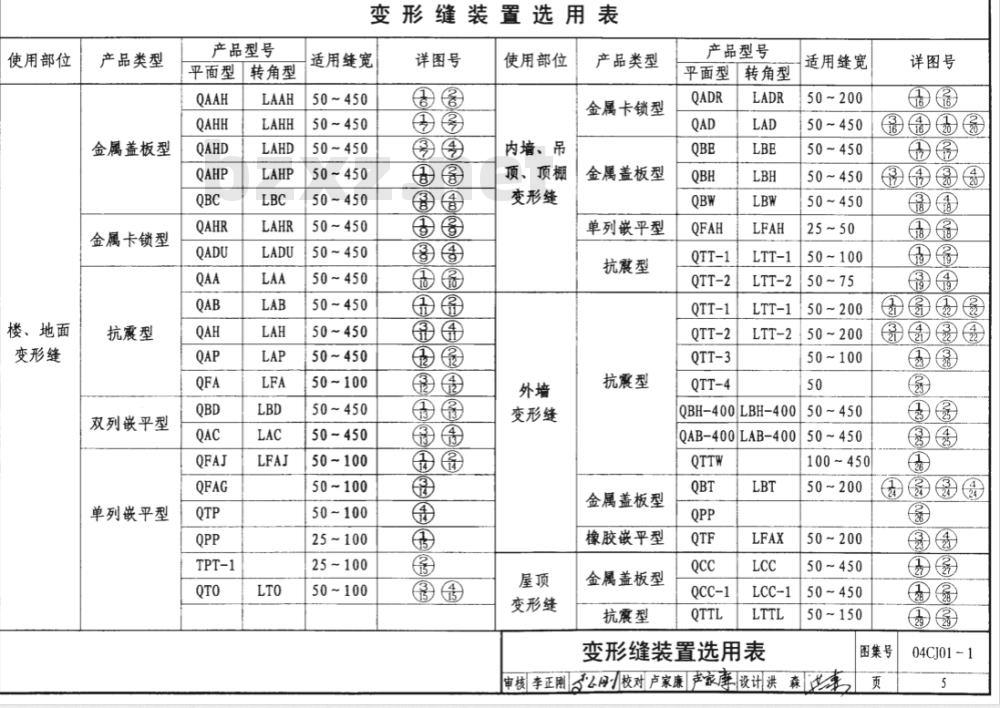

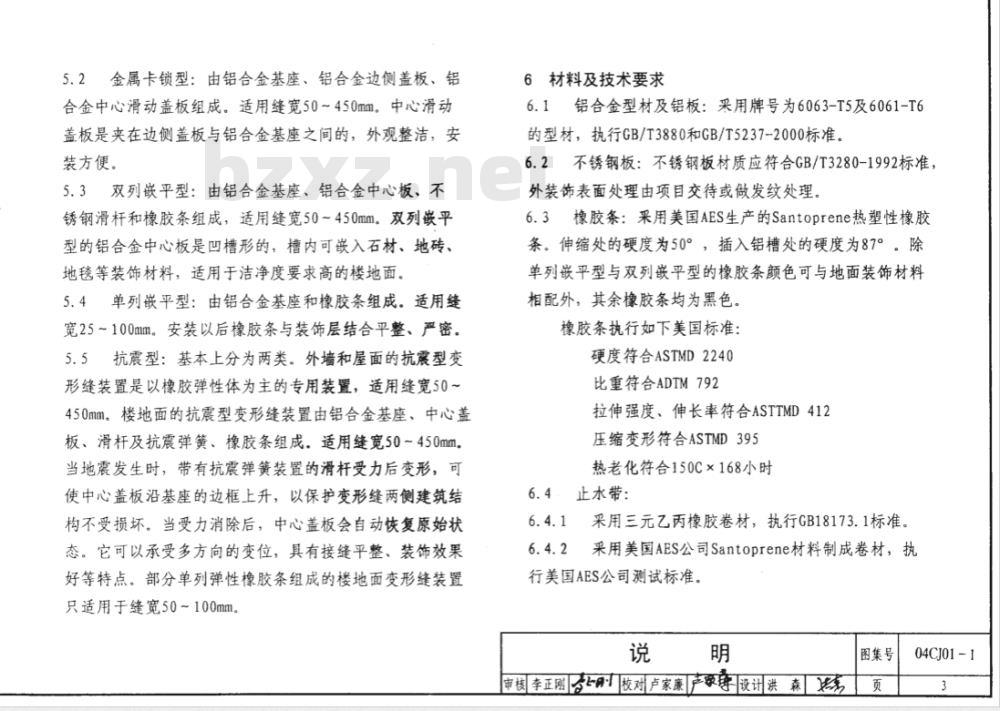

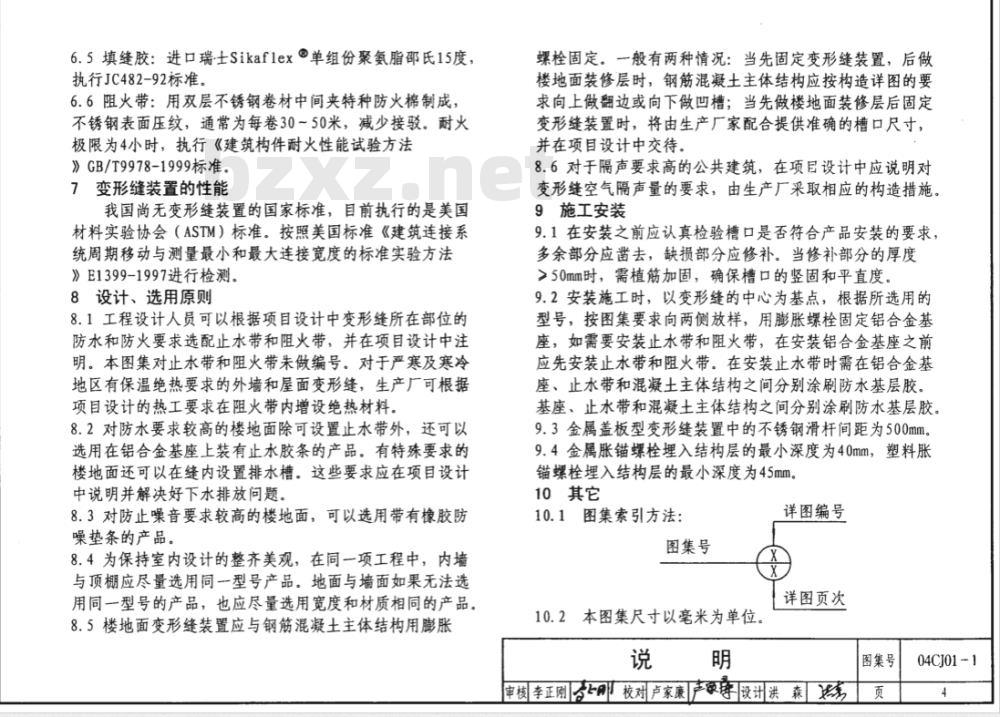

6 材料及技术要求

6.1 铝合金型材或铝板：采用牌号为6063-T5及6061-T6的型材，执行GB/T3880和GB/T5237-2000标准。

6.2 不锈钢板：不锈钢板材质应符合GB/T3280-1992标准，外装饰表面处理由项目交待或做发纹处理。

6.3 橡胶条：采用美国AES生产的Santoprene热塑性橡胶条。伸缩处的硬度为50°，插入铝槽处的硬度为87°。除单列嵌平型与双列嵌平型的橡胶条颜色可与地面装饰材料相配外，其余橡胶条均为黑色。

橡胶条执行如下美国标准：

• 硬度符合ASTM D 2240
• 比重符合ADTM 792
• 拉伸强度、伸长率符合ASTMD 412
• 压缩变形符合ASTMD 395
• 热老化符合150C × 168小时

6.4 止水带：

6.4.1 采用三元乙丙橡胶卷材，执行GB18173.1标准。

6.4.2 采用美国AES公司Santoprene材料制成卷材，执行美国AES公司测试标准。
