12CJ34 陶粒泡沫混凝土砌块墙体建筑构造（参考图集）

　　12CJ34《陶粒泡沫混凝土砌块墙体建筑构造》国家建筑标准设计参考图集，适用于抗震设防烈度为8度及8度以下地区民用建筑和工业建筑钢筋混凝土框架结构和钢框架结构的内外填充墙。　　陶粒泡沫混凝土砌块用做外墙时，在夏热冬暖地区、温和地区和部分夏热冬冷地区不需要另做内外保温层。在寒冷地区墙体厚度需按建筑热工和建筑节能设计标准经计算确定，不能满足节能设计标准要求时，应复合外墙外保温系统。　　图集内容包括陶粒泡沫混凝土砌块的材料、生产工艺、性能指标、规格尺寸、墙体的热工性能指标、设计与施工要求和质量验收标准，以及陶粒泡沫混凝土砌块框架结构填充墙各部位的建筑构造和厨房家具、卫生器具安装详图等。　　本图集根据宁波甬建装璜实业有限公司提供的企业标准、检测报告等资料为基础编制。　　该公司生产的陶粒泡沫混凝土砌块是用物理方法将泡沫剂水溶液制成泡沫，再将泡沫加入到水泥基胶凝材料、陶粒、浮石粉等制成的料浆中，经混合搅拌、浇注成型、蒸汽养护、机械切割而成的轻质多孔混凝土砌块。　　陶粒泡沫混凝土砌块的原料一般是建筑淤泥、工程垃圾、粉煤灰等工业废渣，拆除后的砌块仍可通过破碎进行循环再利用，回收利用废物的同时提高了建筑垃圾的利用率。陶粒泡沫混凝土砌块除良好的保温隔热性能外，还具有良好的防火性能，属A级不燃材料。　　本图集体现了新产品、新技术、新材料在建筑上的应用，尤其在当前对外保温防火安全要求更为严格的形势下。本图集可供建筑设计、施工、监理、验收等单位相关人员使用。

陶粒泡沫混凝土砌块墙体构造
国家建筑标准设计参考图
图集号：12CJ34
主编单位：中国建筑标准设计研究院、宁波甬建装璜实业有限公司
实行日期：2012年10月1日

1 说明
本图集包含以下内容：
- 陶粒泡沫混凝土砌块墙体热工性能
- 混凝土框架外包外墙构造
- 钢框架外包外墙构造
- 混凝土框架内嵌外墙构造
- 钢框架内嵌外墙构造
- 外墙、内墙、混凝土墙拉结详图
- 内墙与钢筋混凝土柱连接详图
- 钢框架内墙配筋和构造柱详图
- 梁（板）下固定墙体构造详图
- 外墙勒脚构造详图
- 门窗洞口索引图及安装节点图（门、窗）
- 女儿墙构造详图
- 插座、管线、吊柜安装图
- 固定散热器、金属支架和洁具详图
- 卫生间、厨房隔墙相关技术资料

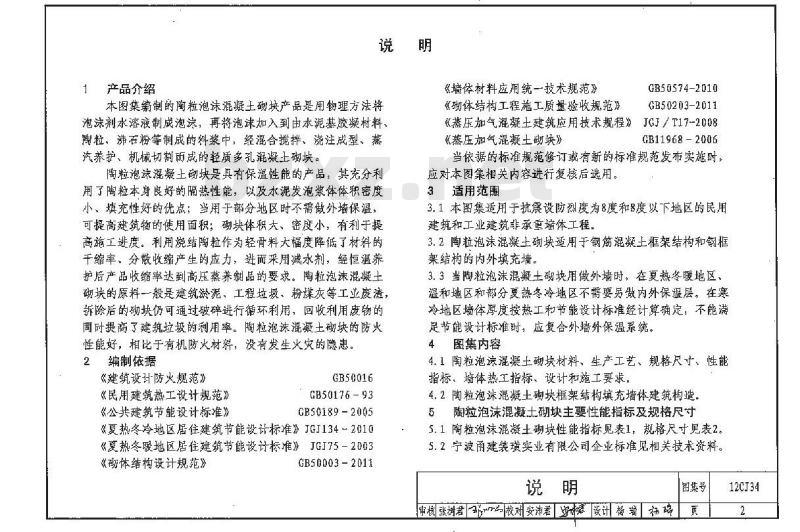

2 产品介绍
本图集所述的陶粒泡沫混凝土砌块产品，是采用物理方法将泡沫剂水溶液制成泡沫，再将泡沫加入到由水泥基胶凝材料、石粉等制成的料浆中，经混合搅拌、浇注成型、蒸汽养护、机械切割而成的一种轻质多孔混凝土砌块。

陶粒泡沫混凝土砌块具有良好的保温性能，充分利用了陶粒本身的隔热性能，以及水泥发泡浆体体积密度小、填充性好的优点。当用于部分地区时，不需要额外做外墙保温，可提高建筑物的使用面积；砌块体积大、密度小，有利于提高施工进度。通过利用烧结陶粒作为轻骨料，大幅度降低了材料的干缩率及分散收缩产生的应力，经恒温养护后，产品收缩率可达到高压蒸养制品的要求。

在原料方面，陶粒泡沫混凝土砌块一般采用建筑淤泥、工程垃圾、粉煤灰等工业废渣作为原料，回收利用度高，提高了建筑垃圾的利用率。此外，该砌块的防火性能良好，相比于有机防火材料，不存在火灾隐患。

3 编制依据
- 《建筑设计防火规范》GB 50016
- 《民用建筑热工设计规范》GB 50176-93
- 《公共建筑节能设计标准》GB 50189-2005
- 《夏热冬冷地区居住建筑节能设计标准》JGJ 134-2010
- 《夏热冬暖地区居住建筑节能设计标准》JGJ 75-2003
- 《混凝土结构设计规范》GB 50010
- 《墙材料应用统一技术规范》GB 50574-2010
- 《砌体结构工程施工质量验收规范》GB 50203-2011
- 《蒸压加气混凝土建筑应用技术规程》JGJ/T 17-2008
- 《蒸压加气混凝土砌块》GB 11968-2006
（注：当依据的标准规范修订或有新的标准发布时，应对本图集相关内容进行复核后选用。）

4 适用范围
4.1 本图集适用于抗震设防烈度为8度及8度以下地区的民用建筑和工业建筑非承墙体工程。
4.2 陶粒泡沫混凝土砌块用于钢筋混凝土框架结构和钢框架结构的内外填充墙。
4.3 当陶粒泡沫混凝土砌块用作外墙时：
- 在夏热冬暖地区、温和地区和部分夏热冬冷地区，不需要另做内外保温层。
- 在寒冷地区，其厚度按热工节能设计标准经计算确定；若不能满足节能设计标准时，应采用外墙外保温系统。

5 图集内容
5.1 包含陶粒泡沫混凝土砌块的材料、生产工艺、规格尺寸、性能指标、墙体热工指标、设计和施工要求。
5.2 包含陶粒泡沫混凝土砌块在框架结构中的填充墙体建筑构造。

6 陶粒泡沫混凝土砌块主要性能指标及规格尺寸
6.1 陶粒泡沫混凝土砌块性能指标见表1，规格尺寸见表2。
6.2 宁波甬建装璜实业有限公司企业标准见相关技术资料。

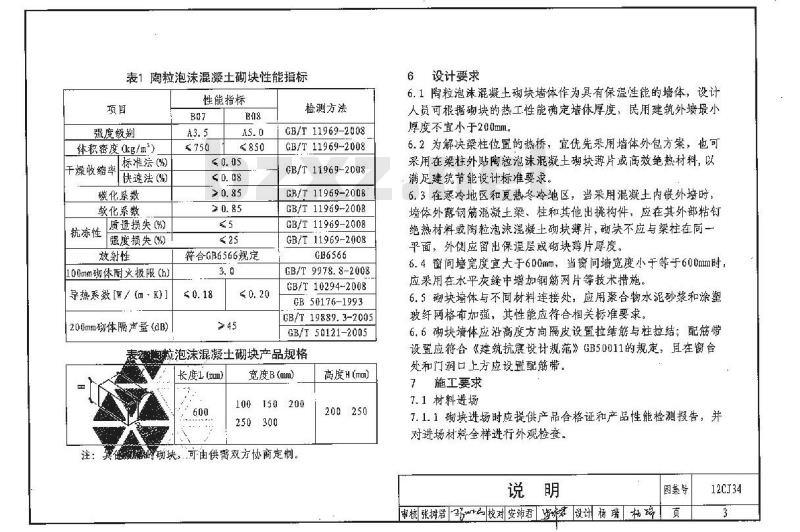

表1 陶粒泡沫混凝土砌块性能指标
- 强度级别：B07 / A3.5
- 体积密度 (g/m³)：$le$ 750 / 850
- 干缩率/快速收缩率 (%)：$le$ 0.05 / $le$ 0.08
- 碳化系数/敏化系数：> 0.85 / > 0.85
- 抗冻性 (强度损失 %)：$le$ 5
- 100mm 砌体耐火极限 (h)：符合 GB 6566 规定
- 导热系数 [W/(m·K)]：$le$ 0.18
- 200mm 墙体隔声量 (dB)：> 45

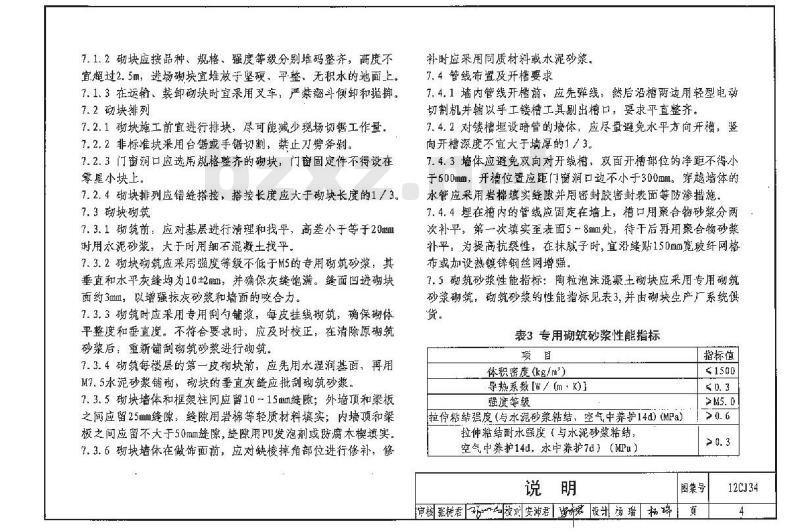

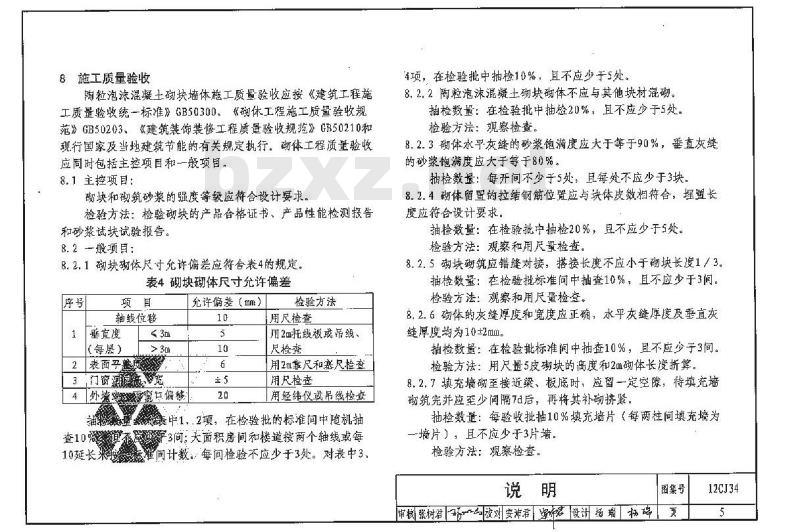

小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

12CJ34：陶粒泡沫混凝土砌块墙体建筑构造

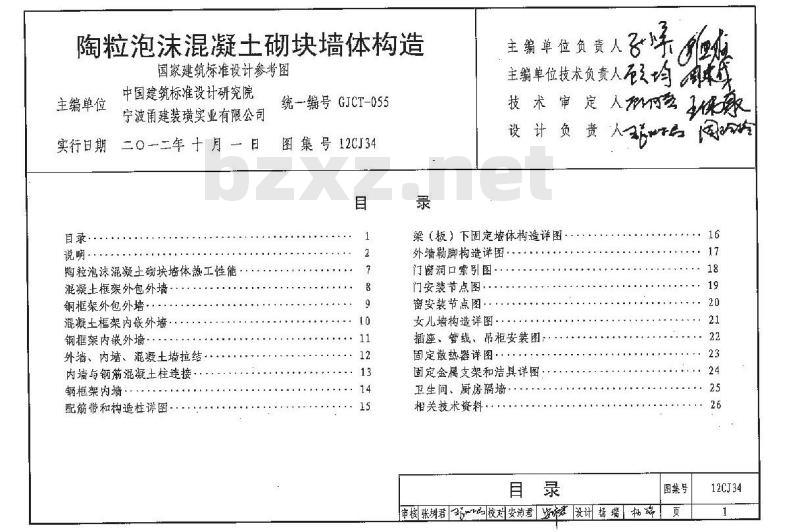

目录
说明
陶粒泡沫混凝土砌块墙体热工性能
混凝土框架外包外墙
钢框架外包外墙
混凝土框架内嵌外墙
钢框架内嵌外墙
外墙、内墙、混凝土墙拉结
内墙与钢筋混凝土柱连接
钢框架内墙
配筋带和构造柱详图
梁(板)下固定墙体构造详图
外墙勒脚构造详图
门窗洞口索引图
门安装节点图
窗安装节点图
女儿墙构造详图
插座、管线、吊柜安装图
固定散热器详图
固定金属支架和洁具详图
卫生间、厨房隔墙
相关技术资料
