陕09J08 楼梯 栏杆 栏板（陕西省地方规范09系列建筑图集）

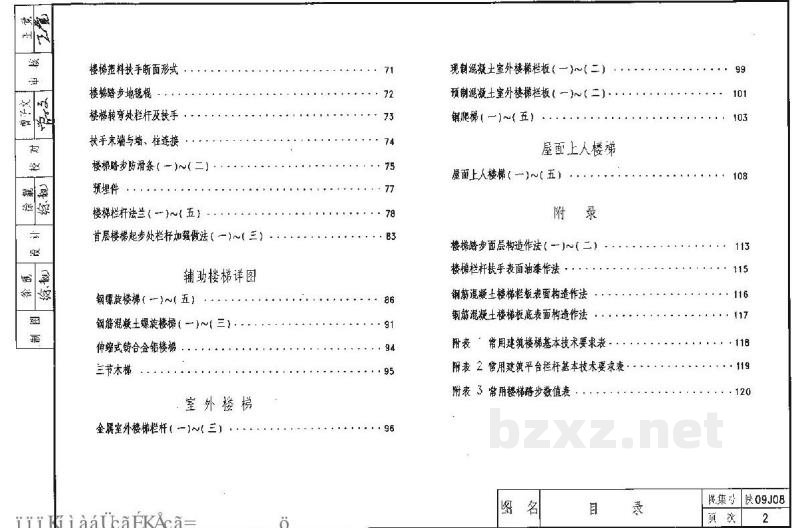

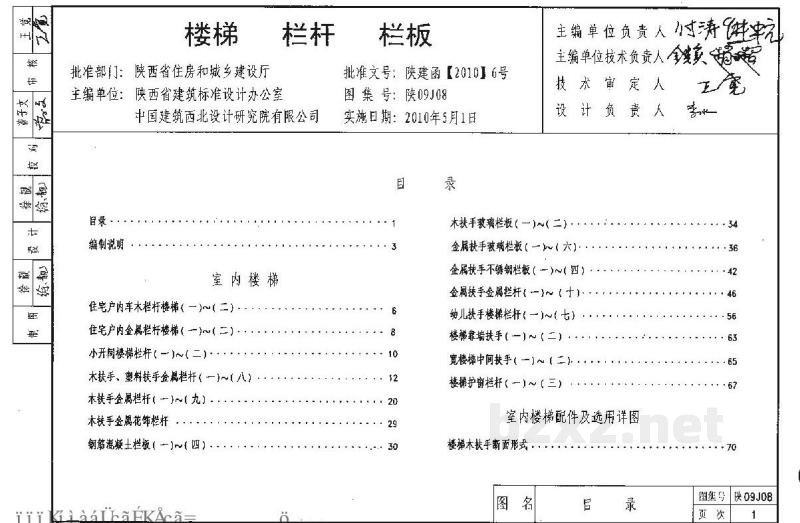

目录

图号共 Q8J08
页次 2/41

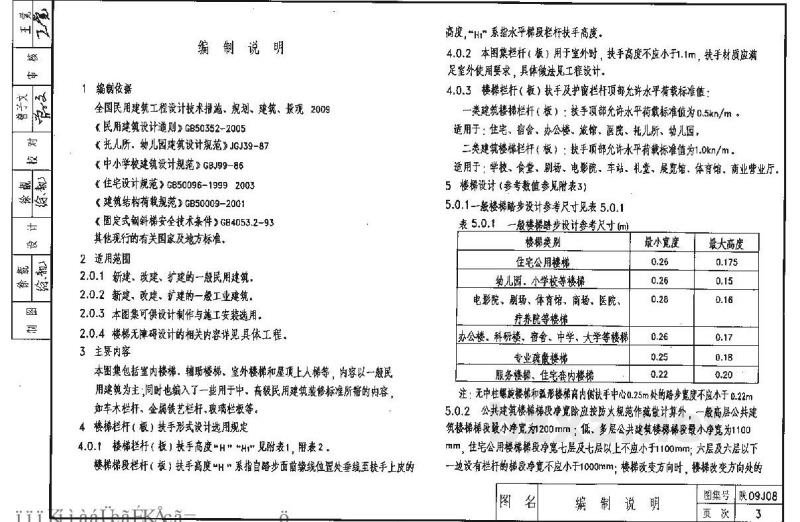

编 制 说 明

1.编制依据

1. 全国民用建筑工程设计技术措施、规划、建筑、景观 2009
2. 《民用建筑设计通则》GB50352—2005
3. 《托儿所、幼儿园建筑设计规范》JGJ39-87
   《中小学校设计规范》GB9986-86
4. 《住宅设计规范》GB50096-1999 2003
   《建筑内部装修设计规范》CECS100—2001
5. 《固定式钢梯和安全平台条件》CB4083.2-93
6. 其它现行的有关国家及地方标准。

2.适用范围

1. 新建、改建、扩建的一般民用建筑。
2. 新建、改建、扩建的一般工业建筑。
3. 本图集仅供设计与施工安装选用。
4. 楼梯与梯间设计的相关内容与具体工程。

3.主要内容

1. 本图包含室内楼梯、螺旋楼梯、室外楼梯和屋顶上上人斜等，内容以一般民用建筑为主。同时也加入了一些用于干、高层民用建筑设计标准所需的内客，如车梯间、金属栏杆栏板、玻璃拦板等。

4. 楼梯栏杆(板)扶手形式设计选用规定

1. 楼梯横档栏杆（板）扶手高度 H=H₁+H₂ 见附表1，图表2。
2. 楼梯横档栏杆（板）扶手高度 H—系自踏步前缘铅垂线位置至扶手上皮的高度。“H₁”系低大梯段栏杆扶手的上高度。

1. 本图栏杆(板)用于室外时，扶手高度不应小于1.1m。扶手材质应满足室外使用要求，具体做法见工程设汁。
2. 楼梯横档杆（板）扶手及平台栏板扶手最小允许水平荷载标准值：

一类建筑楼梯栏杆(板)：扶手顶部位的水平平均线标准值为0.5kn/m。
适用于：住宅、宿舍、办公楼、医院、旅馆、幼儿园、幼儿院。
二类建筑楼梯栏杆(板)：扶手顶部允许水平平均线标准为1.0kn/m。
适用于：学校、食堂、超市、电影院、车站、机场、展览厅、体育馆、商业营业厅。

5. 梯横设计（参考数值见使用要求）

5.0.1一般楼梯踏步设计尺寸见表5.0.1

表5.0.1 一般楼梯踏步设计参数(单位:m)

注：无中柱旋梯扶手或双排螺旋高内侧扶手小于0.25m时楼梯内宽应不小于0.92m。

4. 公共建筑楼梯踏步净宽度除特殊功能大楼设计计算外，一般高层公共建筑楼梯梯段最小净宽为1300mm。低、多层公共建筑楼梯梯段最小净宽为1100mm。

住宅公共楼梯梯段净宽七层及七层以下不应小于1.10m，六层及六层以上且设有电梯的梯段净宽不应小于1.00m时，楼梯间应设方便轮椅通行的宽度。

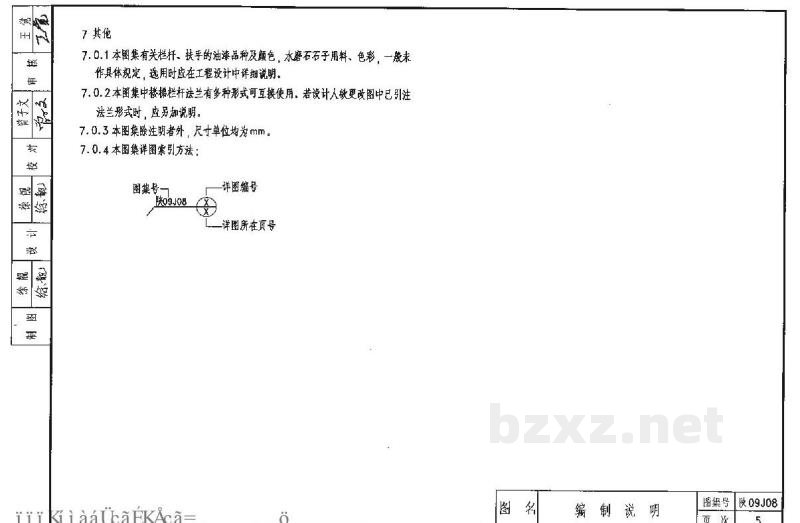

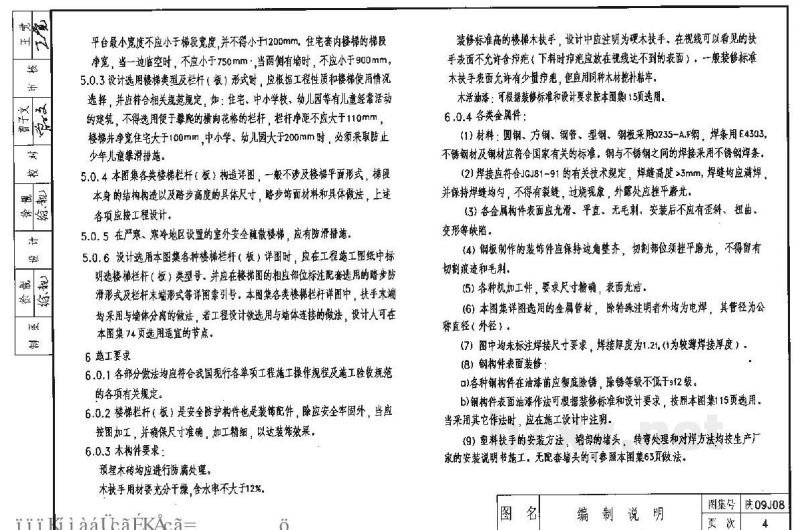

图号 名 称 编 制 说 明 版次 与 JS.05.B8

页 码 3
