陕02J12-2 外墙内保温构造

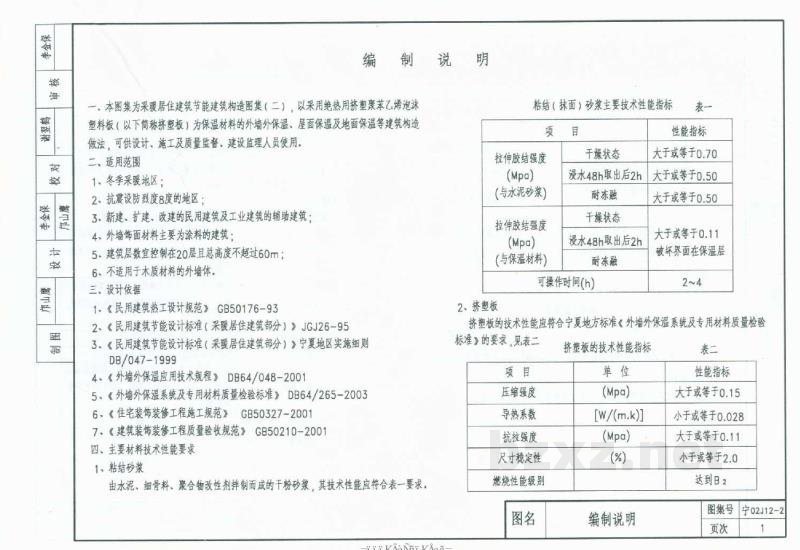

编  制  说  明

一、本图集为采暖居住建筑节能构造图集（二），以采用地热用聚醛聚乙烯泡沫塑料板（以下简称整型板）为保温材料的北墙外保温，屋面保温及地面保温等建筑构造做法。可供设计、施工及质量监督、建设监理人员使用。

二、适用范围

1. 冬季采暖地区；
2. 抗震设防烈度8度地区；
3. 新建、扩建、改建的民用建筑和工业建筑的辅助建筑；
4. 外墙外保温材料主要采用挤塑板；
5. 建筑物层数控制在20层且总高度不超过60m；
6. 不适用于木结构的外墙。

三、设计依据

1. 《民用建筑热工设计规范》GB50176-93
2. 《民用建筑节能设计标准（采暖居住建筑部分）》JGJ26-95
3. 《民用建筑节能设计标准（采暖居住建筑部分）》宁夏地区实施细则DB/047-1999
4. 《外墙外保温应用技术规程》DB64/048-2001
5. 《外墙外保温材料及专用材料质量检验标准》DB64/265-2003
6. 《住宅装饰装修工程施工规范》GB50327-2001
7. 《建筑装饰装修工程质量验收规范》GB50210-2001

四、主要材料技术性能要求

1. 粘结砂浆

由水泥、回青料，聚合物改性剂拌制而成的干粉砂浆，其技术性能应符合表一要求。

2. 挤塑板

挤塑板的技术性能应符合宁夏地方标准《外墙外保温系统及专用材料质量检验标准》的要求。见表二。

图名

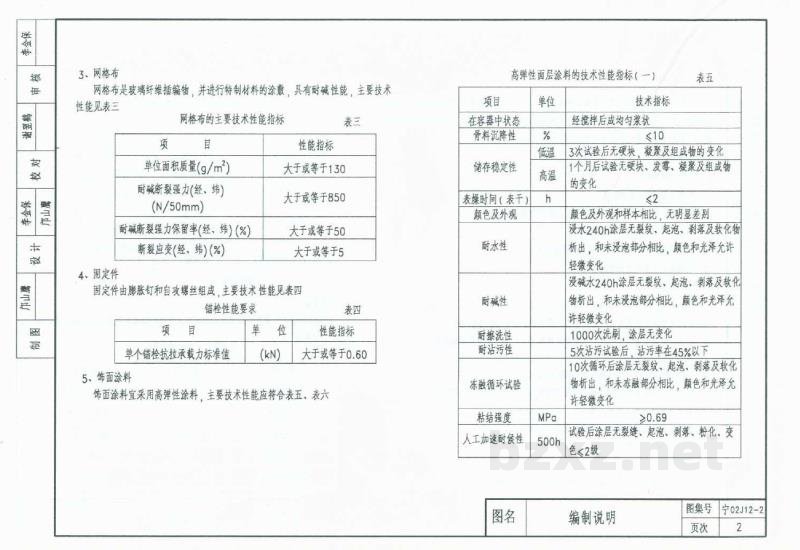

3、网络布
网络布是玻璃纤维编织物，并进行纺织材料的涂覆，具有耐碱性能。主要技术指标见表三

网络布的主要技术性能指标
表三

4、固定件
固定件由膨胀螺钉和自攻螺丝组成，主要技术指标见表四

锚栓性能要求
表四

5、界面涂料
饰面涂料宜采用出弹性涂料，主要技术性能应符合表五、表六

高弹型面层涂料的技术性能指标(一)

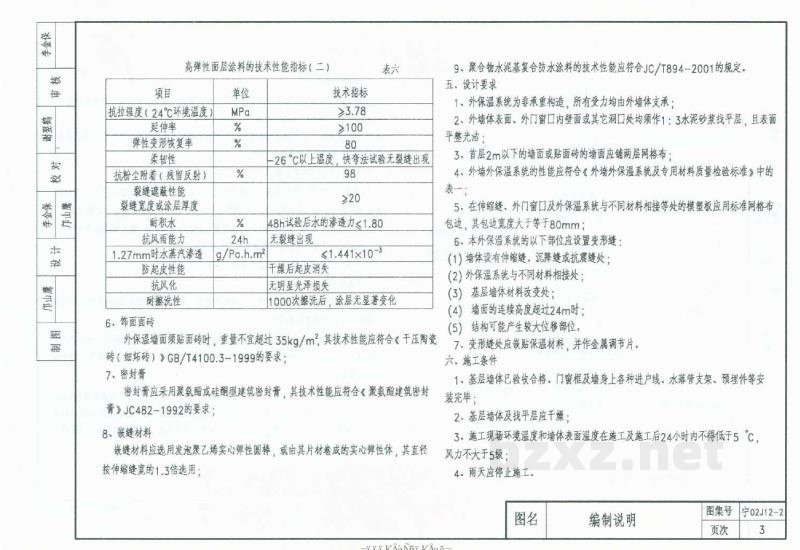

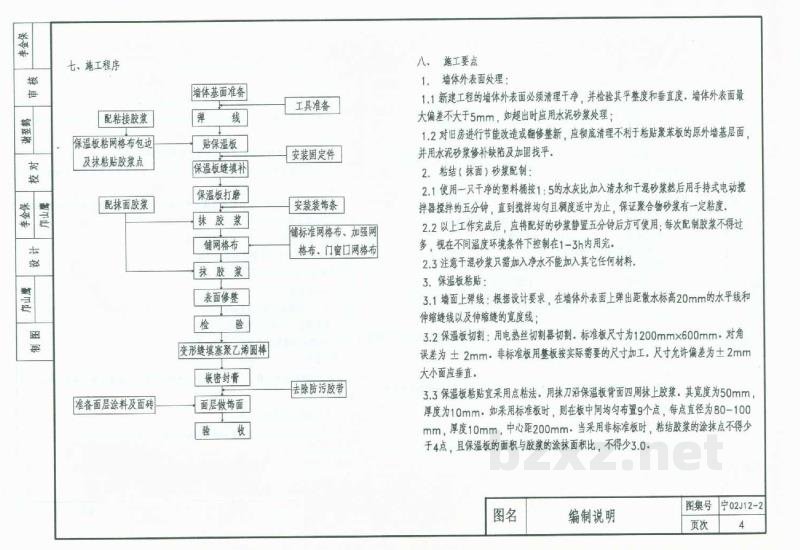

表五
