陕02J14-3 住宅防火型烟气集中排放系统（三）

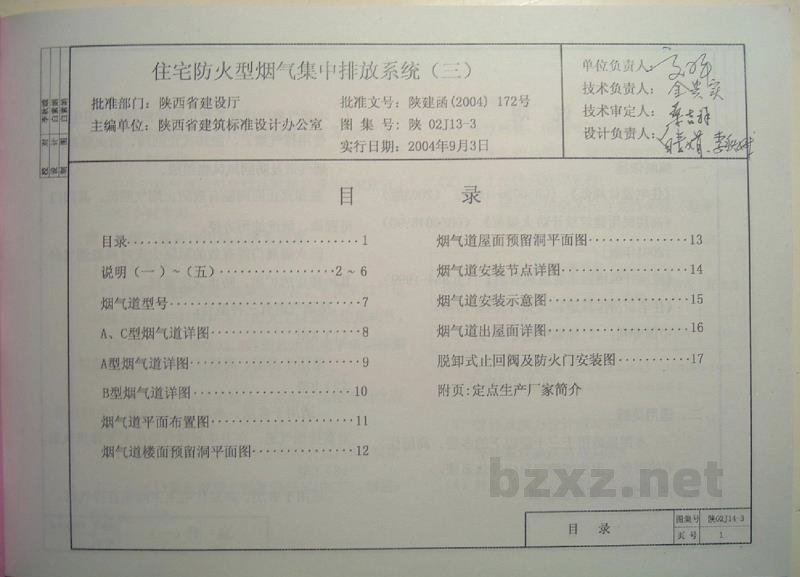

目录..................................................1

说明（一）～（五）............................ 2 ~ 6

烟气道型号.........................................7

A、C型烟气道详图...................................8

A型烟气道详图.....................................9

B型烟气道详图....................................10

烟气道平面布置图.................................11

烟气道楼面预留洞平面图.........................12

烟气道屋面预留洞平面图.......................13

烟气道安装节点详图.............................14

烟气道安装示意图...............................15

烟气道出屋面板详图............................16

脱卸式止回阀及防火门安装图..................17

附页：定点生产厂家简介

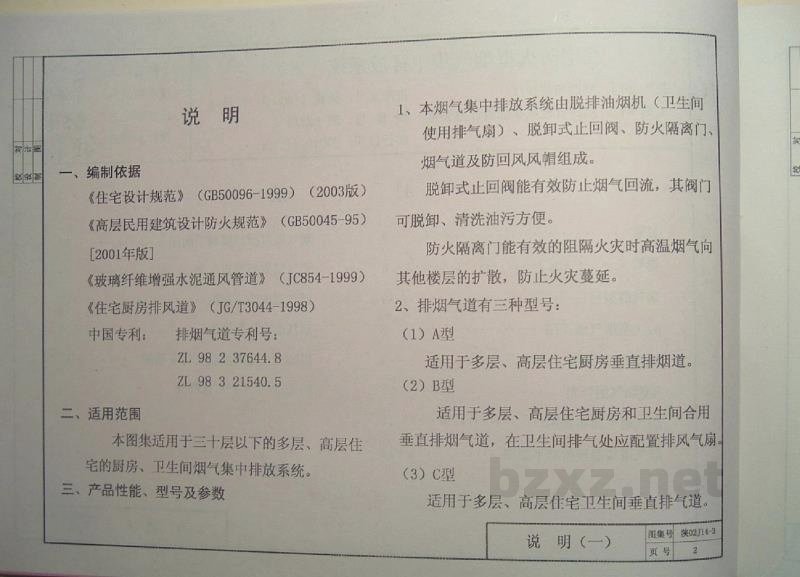

一、编制依据

• 《住宅设计规范》（GB50096-1999）(2003版)
• 《高层民用建筑设计防火规范》(GB50045-95) [2001年版]
• 《玻璃纤维增强水泥通风管道》（JC854-1999）
• 《住宅厨房排风道》（JG/T3044-1998）

中国专利： 排烟气道专利号：

ZL 98 2 37644.8
ZL 98 3 21540.5

二、适用范围

本图集适用于三十层以下的多层、高层住宅的厨房、卫生间烟气集中排放系统。

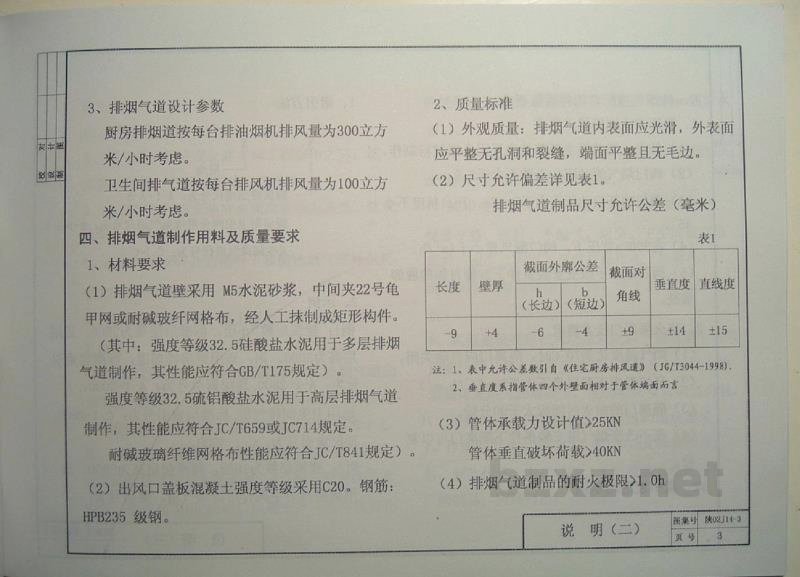

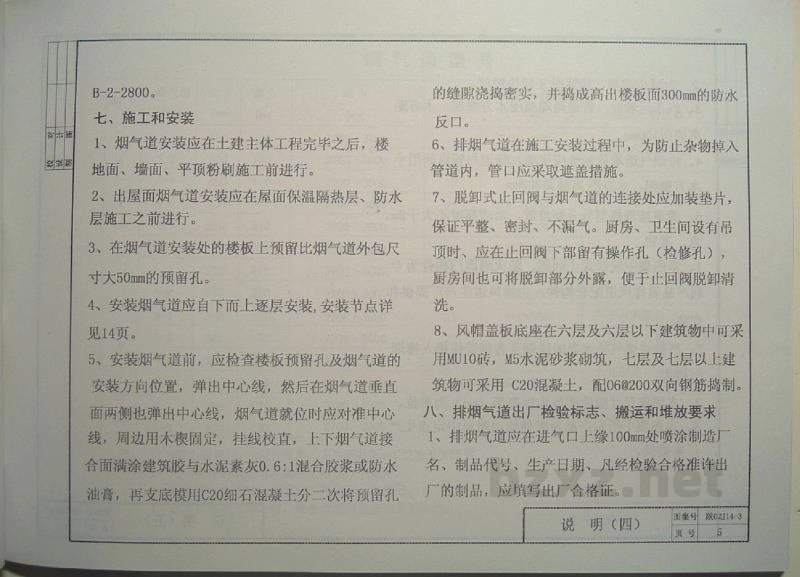

三、产品性能、型号及参数

1. 本烟气集中排放系统由脱排油烟机（卫生间使用排气扇）、脱卸式止回阀、防火隔离门、烟气道及防回风风帽组成。

脱卸式止回阀能有效防止烟气回流，其阀门可脱卸、清洗油污方便。

防火隔离门能有效的阻隔火灾时高温烟气向其他楼层的扩散，防止火灾蔓延。

2. 排烟气道有三种型号：

• A型

适用于多层、高层住宅厨房垂直排烟道。

• B型

适用于多层、高层住宅厨房和卫生间合用垂直排烟气道，在卫生间排气处应配置排风风扇。

• C型

适用于多层、高层住宅卫生间垂直排气道。
