闽87J704 厕所卫生间淋浴间

福建省建筑标准设计

厕所卫生间淋浴间

DBJT13-25

1988

厕所卫生间淋浴间

图集号: 闽67J704
页   号: 1

说 明

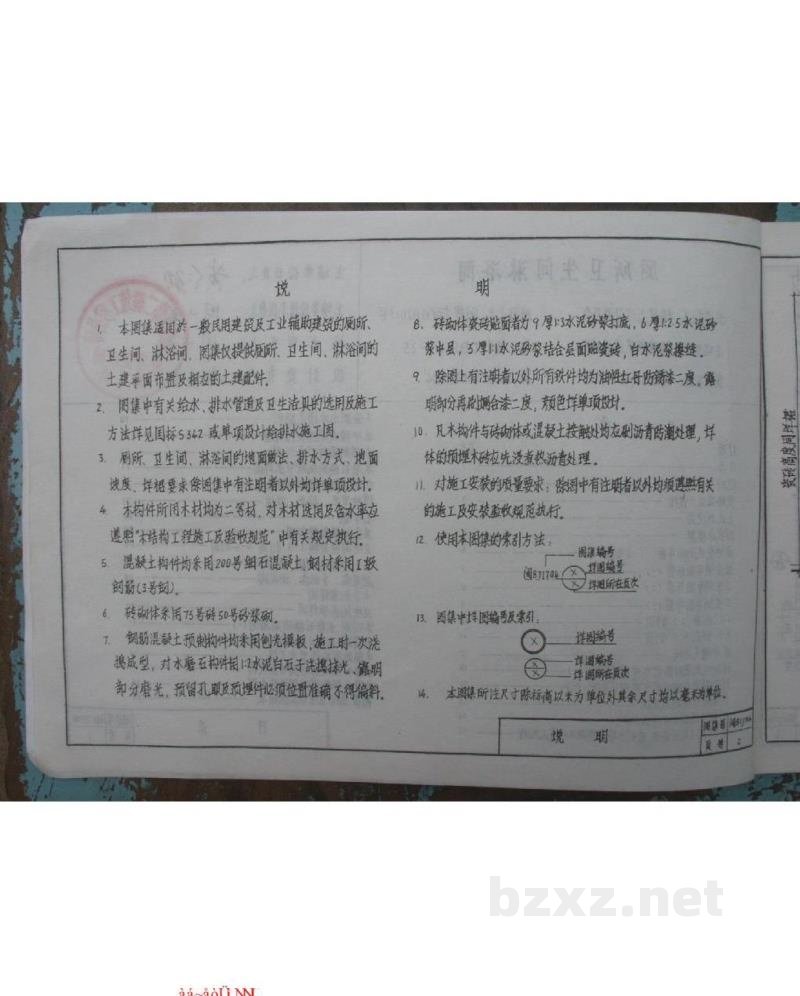

1. 本图集适用于一般民用建筑及工业辅助建筑的厕所、卫生间、淋浴间。图集仅提供厕所、卫生间、淋浴间的土建平面布置及相应的土建配件。
2. 图集中有关给水、排水管道及卫生洁具的选用及施工方法详见国标5S42或单项设计给排水施工图。
3. 厕所、卫生间、淋浴间的地面做法、排水方式、地面坡度、详图要求除图集中有注明者以外均按单项设计。木构件所用木材均为二等材，对木材进区及含水率应遵照“木结构工程施工及验收规范”中有关规定执行。
4. 混凝土构件采用200号细石混凝土，钢材采用I级钢筋（3号钢）。
5. 砖砌体采用75号砖50号砂浆。
6. 钢筋混凝土预制构件均采用先张法，施工时一次浇筑成型。对水磨石构件在1:2水泥石子洗光抛光。说明部分有者，保留孔隙及纹理应以质检查确不得填补。

8. 砖砌体灰浆墙面为9厚1:3水泥石浆打底，6厚1:2.5水泥砂浆中压，5厚1:1水泥石粉混合层面贴瓷砖。白水泥浆擦缝。
9. 除图上注明者以外所有铁件均刷红丹防锈漆二度，面明部分再涂调和漆二度，颜色按单项设计。
10. 凡木构件与砖砌体或混凝土接触处均在耐沥青油处理。焊体的预埋木砖应先浸煮热沥青处理。
11. 对施工安装的质量要求：除图中有注明者以外均须遵照有关的施工及安装验收规范执行。
12. 使用本图集的系列方法：

(图) 图纸编号
图[12]a 详图编号
a 详图所在页次

13. 图集中详图编号及索引：

O 详图编号
O- 详图编号
a 详图所在页次

14. 本图集所注尺寸除标高以米为单位外其余尺寸均以毫米作单位。
