闽93J15 窗式空调器箱

福建省建筑标准设计

窗式空调器箱

DBJT13-15

窗式空调器箱

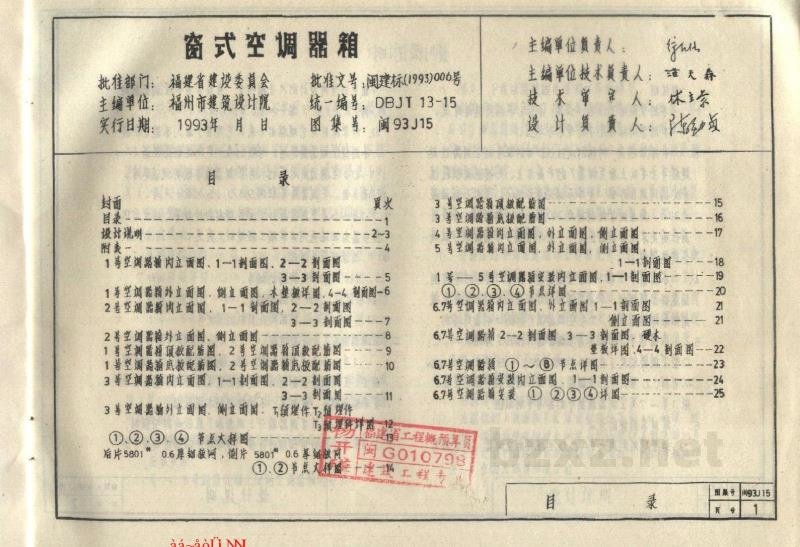

目录

闽G010798
福建省建筑工程标准设计办公室工程档案专用章

àá-äöù ÑL

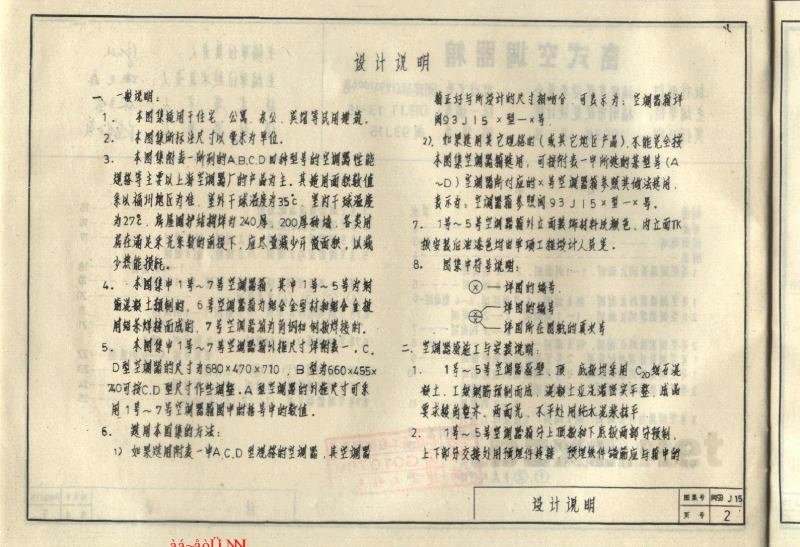

设计说明 膨胀器安装方案

一、一般说明：

1. 本图集适用于住宅、公寓、办公、宾馆等民用建筑。
2. 本图集中的标注尺寸以毫米为单位。
3. 本图集附录一系列列的A、B、C、D四种型号的空调器性能规格书主要从上海空调器厂的产品为主。其适用范围数值表以福州地区为准，室外干球温度自35℃，室内干球温度为27℃，房间维护结构热阻为240秒、200.8秒钟等类别在满足采光系数的前提下，应尽量减少窗户面积，以减少能量损耗。
4. 本图集中1号～7号空调器，其中1号～5号采用膨胀水银封的，6号空调器室内机全封闭和铝合金框架用木条焊接而成。7号空调器为角钢和钢板焊接成。

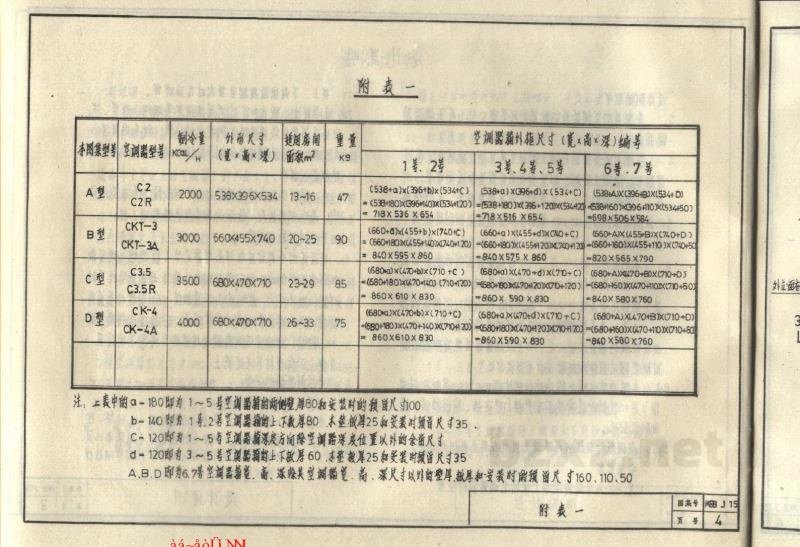

5. 本图集中1号～7号空调器的安装尺寸详附表一、C、D型空调器的尺寸为680×470×770，B型有650×455×240可配CD型式作室外器，A型空调器的外框大可用。图集中1号～7号空调器图中编号中的数值，适用于中国国内的方法：

1. 如果采用附录一A、B、C、D型规格书的空调器，其空调器箱体尺寸与所设计的尺寸相吻合，可表示为：空调器规格书03115×型—x号。

1. 如果采用国外品牌（或其它地区产品），不能完全按本图集中空调器安装时，可参照在第一节所述调整型号（A、B、C、D）空调器所对应的1号至5号膨胀器规格及做法说明。表示为：空调器规格书93j15×型—x号。

7. 1号～5号空调器箱对立面装饰的贴材颜色，应以上海K批金悦花洒油漆色的单墙工程设计人员定。

8. 图集中符号说明：

• ① — 详图的编号
• ② — 详图的编号
• ⊕ — 详图所在图纸的页次号

二、空调器安装工艺及说明：

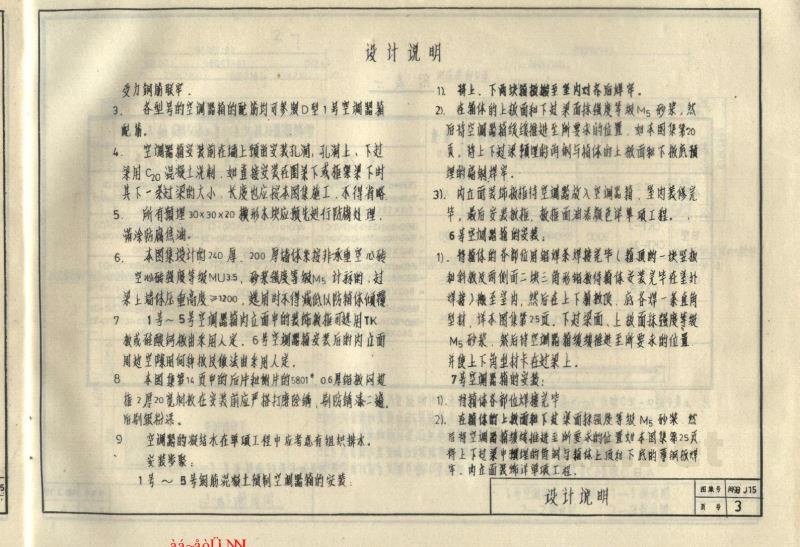

1. 1号～5号空调器箱型，顶、底框架采用C80钢平承板土，工字型钢焊接而成。连接件上端与膨胀管架梁、墙面要求板的平整、面光洁，不得开孔和木混凝土找平。
2. 1号～5号空调器箱门上玻璃和下层板用铆钉联接，上下部分交接处用预埋件联接，预埋件焊脚面应与箱中的...
