11CJ30 矿物纤维喷涂保温、吸声构造（参考图集）

　　本图集适用于全国各地区需冬季保温、夏季隔热的民用建筑和工业建筑，以及既有建筑节能改造工程。矿物纤维喷涂产品可喷涂于混凝土基层、各种砌体墙、金属结构和金属压型钢板等复杂构造和异型表面上。使用部位主要是外墙、非透明建筑幕墙、屋顶底面、底面接触室外空气的架空或外挑楼板、室内采暖区与非采暖区之间的楼板、地下车库顶板底的保温及防火、机房的吸声降噪等。矿物纤维喷涂产品包括TC、F-16G、F-16S和DKGL四个系列，均是以特殊处理的矿物纤维棉为主要原料，配以水基胶粘剂，经专用喷涂设备梳理、造粒、加压等工艺处理，喷覆于建筑基层表面，形成具有一定厚度、连续无接缝的喷涂层。该喷涂层具有保温、吸声、防火性能，为A级不燃材料，可广泛应用于建筑保温与吸声降噪工程。

矿物纤维喷涂保温、吸声构造
国家建筑标准设计参考图集
图集号：11CJ30
主编单位：中国建筑标准设计研究院、北京新时基业绝热纤维喷涂技术有限公司
实行日期：2011年6月

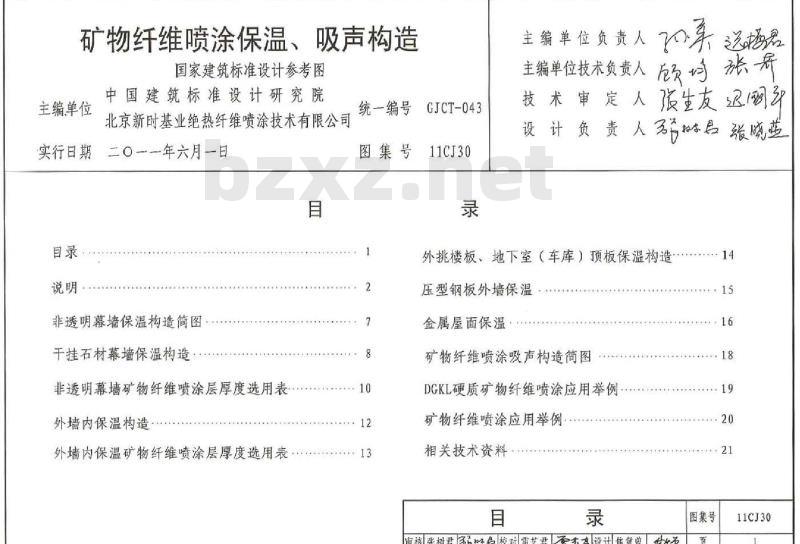

【目录】
1. 说明
2. 非透明幕墙保温构造简图
3. 干挂石材幕墙保温构造
4. 非透明幕墙矿物纤维喷涂层厚度选用表
5. 外墙内保温构造
6. 外墙内保温矿物纤维喷涂层厚度选用表
7. 外挑楼板、地下室（车库）顶板保温构造
8. 压型钢板外墙保温
9. 金属屋面保温
10. 矿物纤维喷涂吸声构造简图
11. DGKL硬质矿物纤维喷涂应用举例
12. 矿物纤维喷涂应用举例

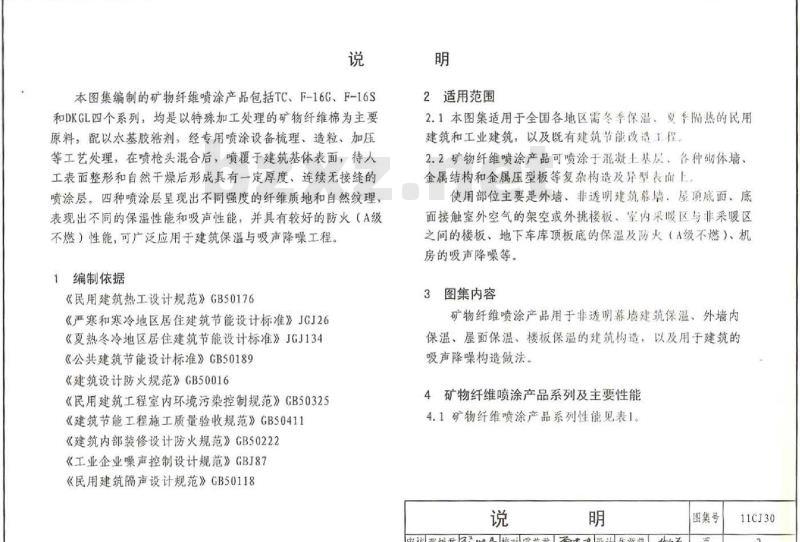

【说明】
本图集编制的矿物纤维喷涂产品包括TC、F-16G、F-16S和DKGL四个系列。产品均是以特殊加工处理的矿物纤维棉为主要原料，配以水基胶粘剂，经专用喷涂设备梳理、造粒、加压等工艺处理，在喷枪头混合后，喷覆于建筑基体表面。待人工表面整形和自然干燥后，形成具有一定厚度、连续无接缝的喷涂层。四种喷涂层呈现出不同强度的纤维质地和自然纹理，表现出不同的保温性能和吸声性能，并具有良好的防火（A级不燃）性能，可广泛应用于建筑保温与吸声降噪工程。

1 编制依据
《民用建筑热工设计规范》GB50176
《严寒和寒冷地区居住建筑节能设计标准》JGJ26
《夏热冬冷地区居住建筑节能设计标准》JGJ134
《公共建筑节能设计标准》GB50189
《建筑设计防火规范》GB50016
《民用建筑工程室内环境污染控制规范》GB50325
《建筑节能工程施工质量验收规范》GB50411
《建筑内部装修设计防火规范》GB50222
《工业企业噪声控制设计规范》GBJ87
《民用建筑隔声设计规范》GB50118

2 适用范围
2.1 本图集适用于全国各地区需冬季保温、隔热的民用建筑和工业建筑，以及既有建筑节能改造工程。
2.2 矿物纤维喷涂产品可喷涂于泥强土基质、各种砌体墙、金属结构和金属压型板等复杂构造及异型表面上。使用部位主要包括：外墙、非透明建筑靠墙、屋面底面、底面接触室外空气的架空或外挑楼板、室内暖区与非采暖区之间的楼板、地下车库顶板底的保温及防火（A级不燃），以及机房的吸声降噪等。

3 图集内容
矿物纤维喷涂产品用于非透明靠墙建筑保温、外墙内保温、屋面保温、楼板保温的建筑构造，以及用于建筑的吸声降噪构造做法。

4 矿物纤维喷涂产品系列及主要性能

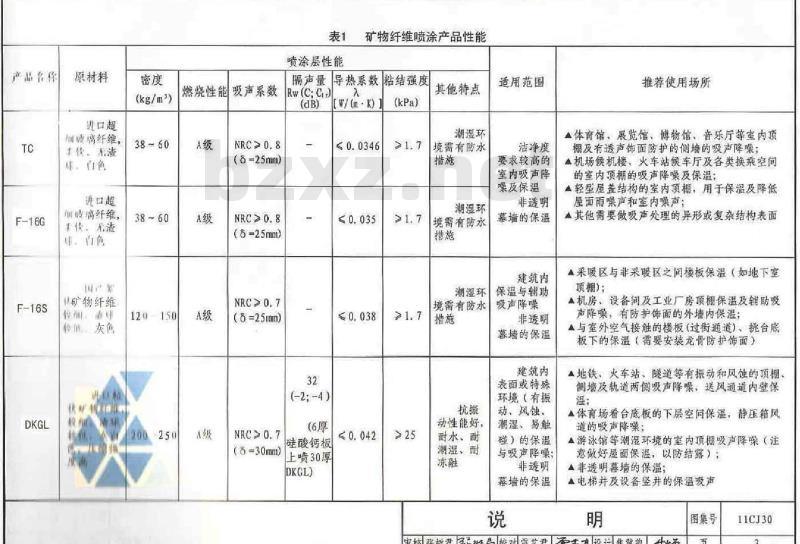

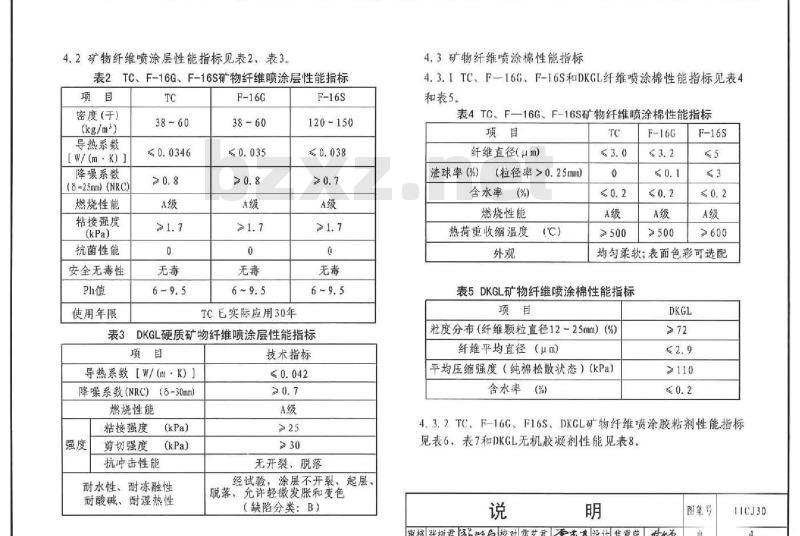

4.1 矿物纤维喷涂产品系列性能汇总：

(1) TC系列：原材料为进口超细纤维，无渣，颜色灰色；密度范围约38-60 kg/m³；燃烧性能为A级；吸声系数NRC > 0.8 (8-25mm)；导热系数 ≤ 0.0346 W/(m·K)；特点为适用于洁净度要求较高的室内吸声降噪及保温。

(2) F-16G/F-16S系列：燃烧性能为A级；吸声系数NRC > 0.7-0.8；主要用于非透明幕墙的保温及建筑内保温与辅助吸声降噪。

(3) DKGL系列：原材料为矿物纤维；密度约120-250 kg/m³；燃烧性能为A级；吸声系数NRC > 0.7 (8-30mm)；导热系数 ≤ 0.042 W/(m·K)；特点是抗震动性能好，耐水、耐潮湿、耐冻融；适用于特殊环境（有振动、风蚀、潮湿、易触碰）的保温与吸声降噪，以及非透明幕墙的保温。

推荐使用场所包括：体育馆、展览馆、博物馆、音乐厅等室内顶稠及有透声饰面防护的侧墙；机场候机楼、火车站候车厅及各类换乘空间的室内预棚；轻型屋盖结构的室内顶裙（用于保温及降低屋面雨噪声和室内噪声）；采暖区与非采暖区之间楼板（如地下室顶棚）；机房、设备间及工业厂房顶棚保温及辅助吸声降噪。

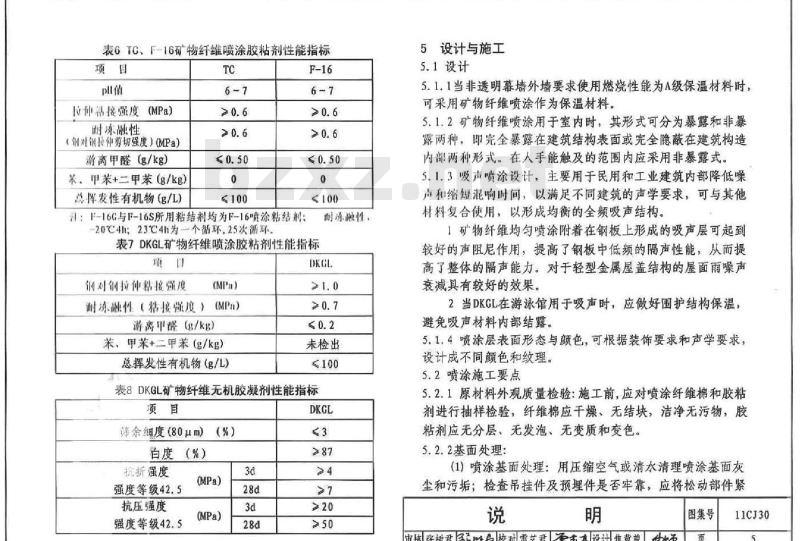

小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。
