辽宁省建筑标准设计

建筑标准图集

彩板聚苯乙烯夹芯板建筑构造

DBJT05-110

辽97J105

辽宁省建筑设计研究院编制

·1997·

彩板聚苯乙烯夹芯板建筑构造

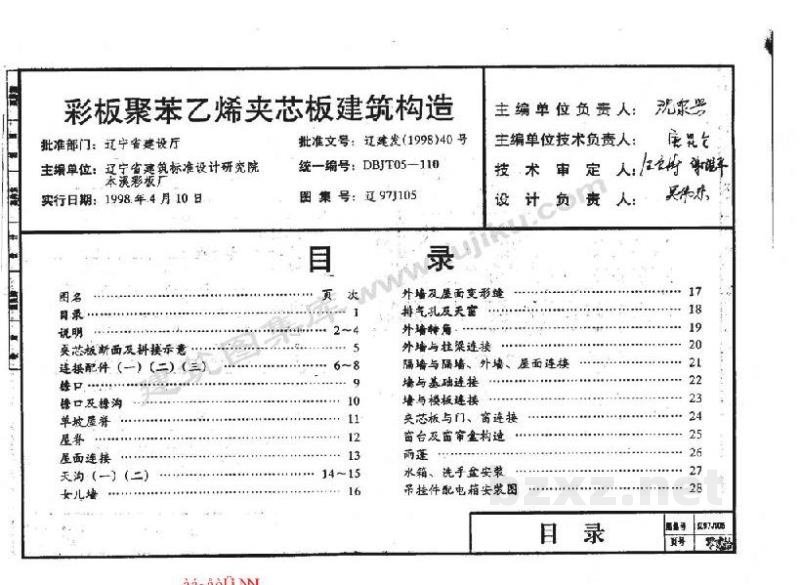

目 录

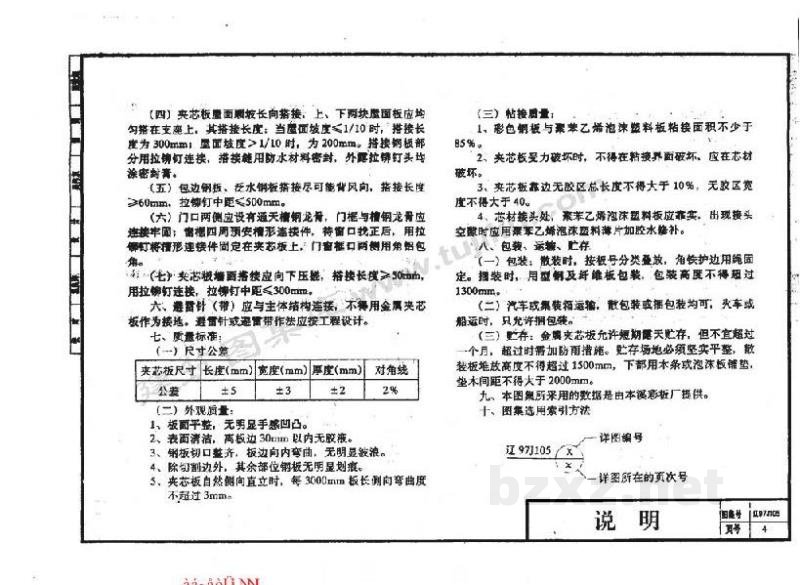

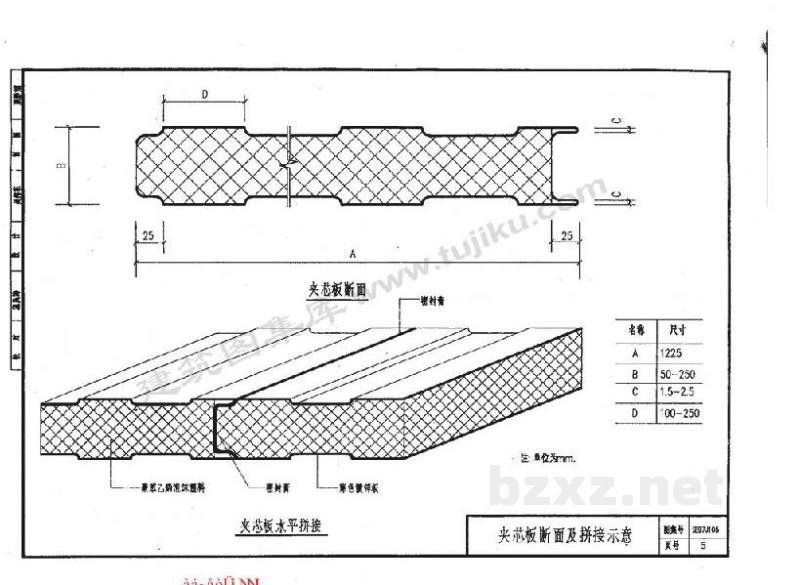

（四）夹芯板屋面顺长方向搭接。上、下两块屋面板应均匀搭在支梁上；当屋面坡度≤1/10 时，搭接长度为300mm；屋面坡度＞1/10 时，为200mm。搭接钢制部分用拉铆钉连接，搭接缝用防水材料密封，外露拉铆钉头均涂密封胶。

（五）包边钢板、泛水钢板搭按尽可能背风向，搭接长度≥60mm，拉铆钉中距≤500mm。

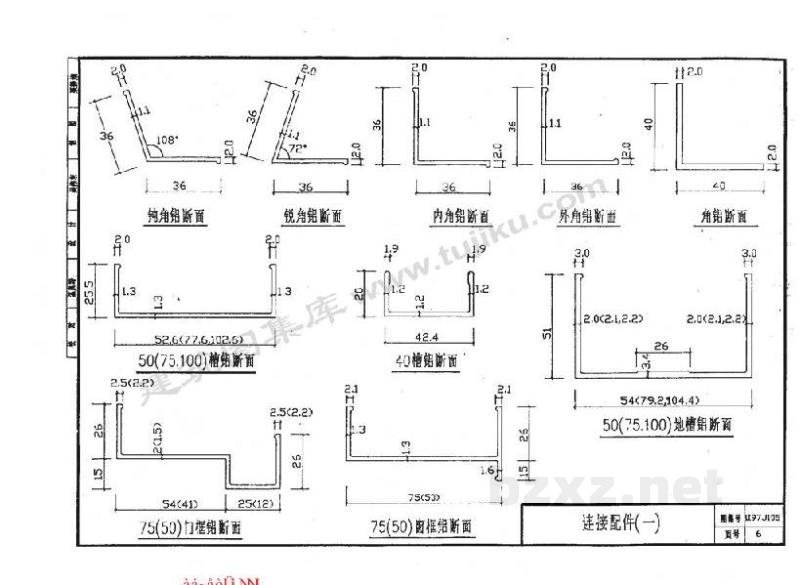

（六）门口两侧应设有通长槽钢龙骨。门框与槽钢龙骨连接牢固；窗四周预装塑料连接件，待窗口找正后，用拉铆钉将塑料连接件固定在夹芯板上；门窗洞口两侧用角铝包角。

（七）夹芯板端部搭按应向下压接，搭接长度≥50mm，用拉铆钉连接，拉铆钉中距≤300mm。

六、避雷针（带）应与主体结构连接，不得用金属夹芯板作为接地。避雷针或避雷带作法应按工程设计。

七、质量标准：

（一）尺寸公差

（二）外观质量：

1. 1、板面平整，无明显手感凹凸。
2. 2、表面清洁，离板边30mm以内无胶液。
3. 3、钢板切口整齐，板边向内弯曲，无明显波浪。
4. 4、除切割边外，其余部位钢板无明显划痕。
5. 5、夹芯板自然侧向直立时，每3000mm板长测向弯曲度不超过3mm。

（三）粘接质量：

1. 1、彩色钢板与聚苯乙烯泡沫塑料板粘接面积不少于85%。
2. 2、夹芯板受力破坏时，不得在粘界界面破坏，应在芯材破坏。
3. 3、夹芯板靠边无胶区总长度不得大于10%，无胶区宽度不得大于40。
4. 4、芯材接头处，聚苯乙烯泡沫塑料板应靠实，出现接空隙时应用聚苯乙烯泡沫塑料薄片加胶水修补。

八、包装、运输、贮存

（一）包装：散装时，按板号分类叠放，角铁护边用绳固定。捆装时，用型膜及纤维板包装，包装高度不得超过1300mm。

（二）汽车或集装箱运输；散包装或捆包装均可；火车或船运时，只允许捆包装。

（三）贮存：金属夹芯板允许短期露天贮存，但不宜超过一个月。超过时需加防雨措施。贮存场地必须坚实平整，散装板堆放高度不得超过1500mm，下部用木条或泡沫板铺垫；整本间距不得大于2000mm。

九、本图集所采用的数据是由本彩钢板厂提供。

十、图线选用索引方法

详图编号

[图片]
详图所在的页次号
