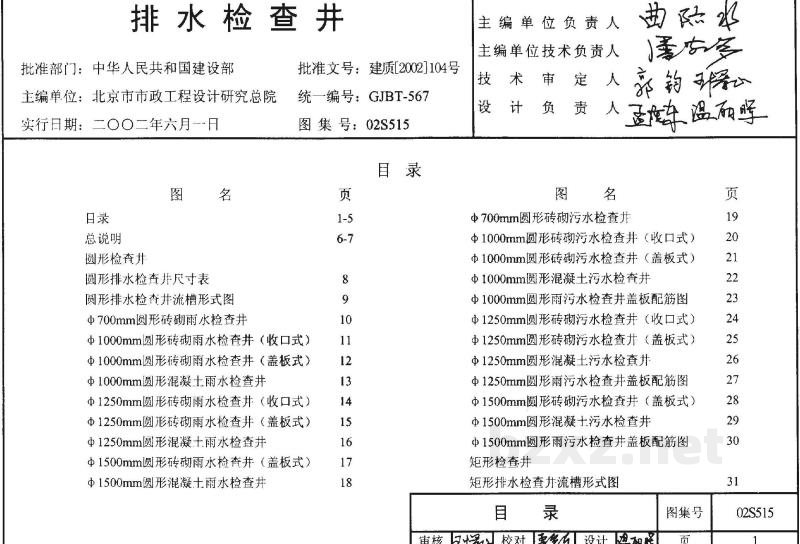

排水检查井
| 批准部门：中华人民共和国建设部 | 批准文号：建质[2002]104号 | ||||||
| 主编单位：北京市市政工程设计研究总院 | 统一编号：GJBT-567 | ||||||
| 实行日期：二〇〇二年六月一日 | 图集号：02S515 | ||||||
| 主编单位负责人 | 技术审定人 | ||||||
| 设计负责人 | |||||||
目录
| 图名 | 页 | 图名 | 页 |
|---|---|---|---|
| 目录 | 1-5 | ||
| 总说明 | 6-7 | ||
| 圆形检查井 | |||
| 圆形排水检查井尺寸表 | 8 | ||
| 圆形排水检查井流槽形式图 | 9 | ||
| Φ700mm圆形砖砌雨水检查井 | 10 | Φ700mm圆形砖砌污水检查井 | 19 |
| Φ1000mm圆形砖砌雨水检查井（收口式） | 11 | Φ1000mm圆形砖砌污水检查井（收口式） | 20 |
| Φ1000mm圆形砖砌雨水检查井（盖板式） | 12 | Φ1000mm圆形砖砌污水检查井（盖板式） | 21 |
| Φ1000mm圆形混凝土雨水检查井 | 13 | Φ1000mm圆形混凝土污水检查井 | 22 |
| Φ1250mm圆形砖砌雨水检查井（收口式） | 14 | Φ1000mm圆形雨水检查井盖板配筋图 | 23 |

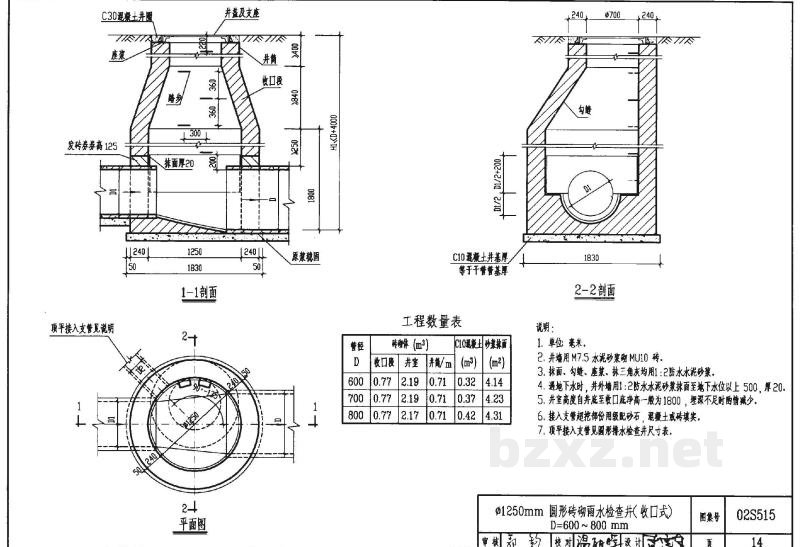

| Φ1250mm圆形砖砌雨水检查井（盖板式） | 15 | Φ1250mm圆形砖砌污水检查井（收口式） | 24 |
| Φ1250mm圆形混凝土雨水检查井 | 16 | Φ1250mm圆形砖砌污水检查井（盖板式） | 25 |
| Φ1500mm圆形砖砌雨水检查井（盖板式） | 17 | Φ1250mm圆形混凝土污水检查井 | 26 |
| Φ1500mm圆形混凝土雨水检查井 | 18 | Φ1250mm圆形雨水检查井盖板配筋图 | 27 |
| Φ1500mm圆形砖砌污水检查井（盖板式） | 28 | ||
| Φ1500mm圆形混凝土污水检查井 | 29 | ||
| Φ1500mm圆形雨水检查井盖板配筋图 | 30 | ||
| 矩形检查井 | |||
| 矩形排水检查井流槽形式图 | 31 |
| 目录 | 图集号 | 02S515 | |||
|---|---|---|---|---|---|
| 审核 | 校对 | 页 | 1 | ||
