14CJ57 钢边框保温隔热轻型板参考

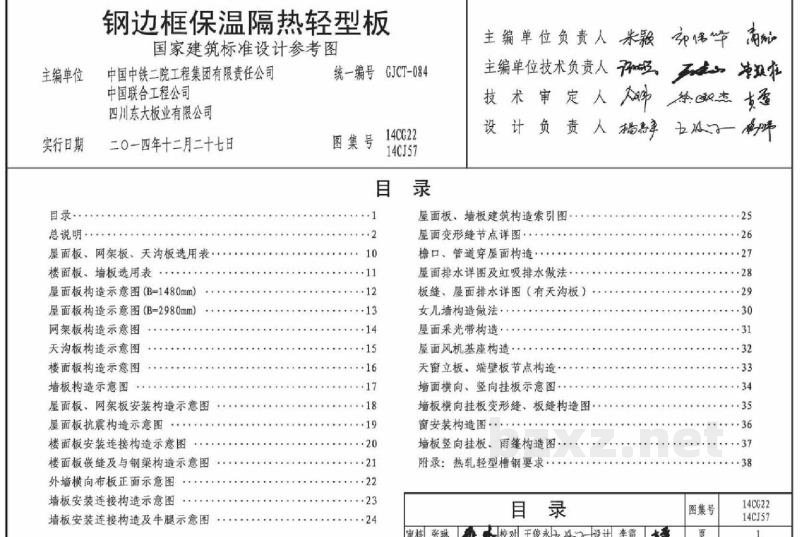

目录·...1

总说明·...2

屋面板、网架板、天沟板选用表·...10

楼面板、墙板选用表·...11

屋面板构造示意图 (B=1480mm) ·...12

屋面板构造示意图 (B=2980mm) ·...13

网架板构造示意图·...14

天沟板构造示意图·...15

楼面板构造示意图·...16

墙板构造示意图·...17

屋面板、网架板安装构造示意图·...18

屋面板抗震构造示意图·...19

楼面板安装连接构造示意图·...20

楼面板嵌缝及与钢梁构造示意图·...21

外墙横向布板正面示意图·...22

墙板安装连接构造示意图·...23

墙板安装连接构造及牛腿示意图·...24

屋面板、墙板建筑构造索引图·...25

屋面变形缝节点详图·...26

檐口、管道穿屋面构造·...27

屋面排水详图及虹吸排水做法·...28

板缝、屋面排水详图（有天沟板） ·...29

女儿墙构造做法·...30

屋面采光带构造·...31

屋面风机基座构造·...32

天窗立板、墙壁板节点构造·...33

墙面横向、竖向挂板示意图·...34

墙板横向挂板变形缝、板缝构造图·...35

窗安装构造图·...36

墙板竖向挂板、雨篷构造图·...37

附录：热轧轻型槽钢要求·...38
