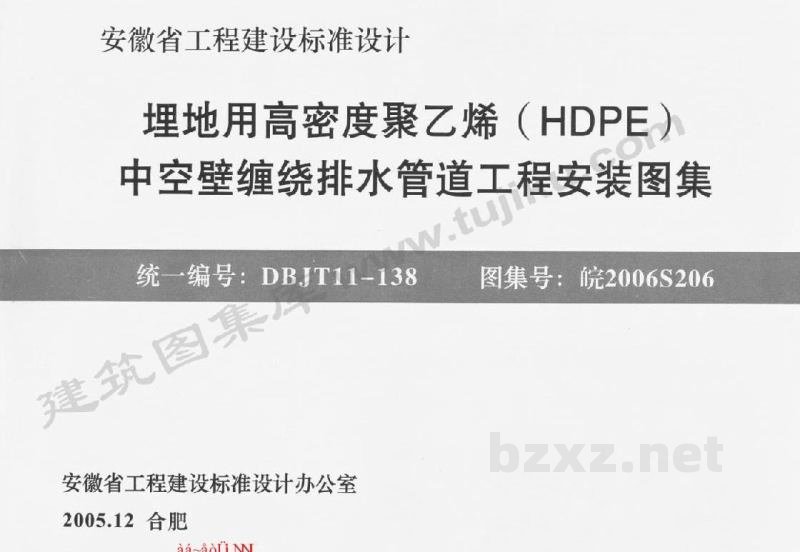

皖2006S206 埋地用高密度聚乙烯（HDPE）中空壁缠绕排水管道工程安装

埋地用高密度聚乙烯(HDPE)
中空壁缠绕排水管道工程安装图集

主编单位负责人:

主编单位技术负责人:

技 术 审 定 人:

设 计 负 责 人:

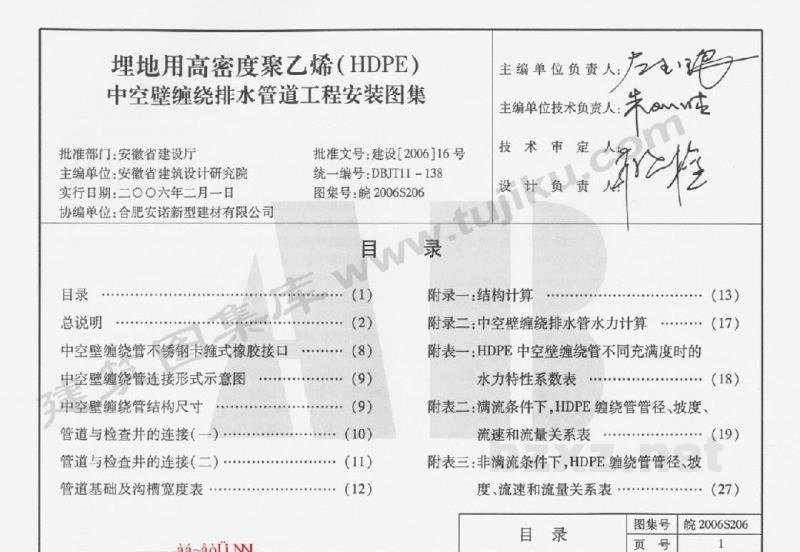

目录 ……………… (1)

总说明 ………………… (2)

中空壁缠绕管不锈钢卡箍式橡胶接口 ………… (8)

中空壁缠绕管连接形式示意图 ……………… (9)

中空壁缠绕管结构尺寸 …………………… (9)

管道与检查井的连接(一) …………… (10)

管道与检查井的连接(二) …………… (11)

管道基础及沟槽宽度表 …………………… (12)

附录一：结构计算 ………………………… (13)

附录二：中空壁缠绕排水水管水力计算 ……… (17)

附表一：HDPE 中空壁缠绕管不同充满度时的
    水力特性系数表 ………………………… (18)

附表二：满流条件下，HDPE 缠绕管管径、坡度、
    流速和流量关系表 ………………………… (19)

附表三：非满流条件下，HDPE 缠绕管管径、坡
    度、流速和流量关系表 …………………… (27)

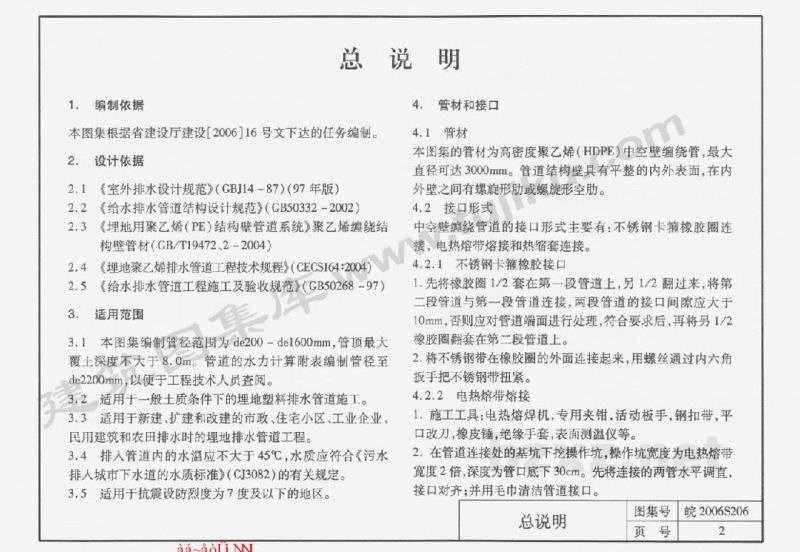

1. 编制依据

本图集根据省建设厅建建[2006]16号文下达的任务编制。

2. 设计依据

2.1 《室外排水设计规范》(GBJ14-87)(97年版)

2.2 《给水排水管道结构设计规范》(GB50332-2002)

2.3 《埋地用聚乙烯(PE)结构壁管道系统》聚乙烯缠绕结构壁管材 (GB/T19472.2-2004)

2.4 《埋地聚乙烯排水管道工程技术规程》(CECS164:2004)

2.5 《给水排水管道工程施工及验收规范》(GB50268-97)

3. 适用范围

3.1 本图集编制管径范围为 de200~de1600mm，管顶最大覆土深度不大于8.0m。管道的水力计算附表编制管径至de2200mm，以便于工程技术人员查阅。

3.2 适用于一般土质条件下的埋地塑料排水管道施工。

3.3 适用于新建、扩建和改建的市政、住宅小区、工业企业、民用建筑和农田排水时的埋地排水管道工程。

3.4 排入管道内的水温应不大于45℃，水质应符合《污水排入城市下水道的水质标准》(CJ3082)的有关规定。

3.5 适用于抗震设防烈度为7度及以下的地区。

4. 管材和接口

4.1 管材

本图集的管材为高密度聚乙烯(HDPE)中空壁缠绕管，最大直径可达3000mm。管道结构壁具有平整的内外表面，在内、外壁之间有螺旋形肋或螺旋形空肋。

4.2 接口形式

中空壁缠绕管道的接口形式主要有：不锈钢卡箍橡胶圈连接，电热熔带熔接和热缩套连接。

4.2.1 不锈钢卡箍橡胶接口

1. 先将橡胶圈 1/2 套在第一段管道上，另 1/2 翻过来，将第二段管道与第一段管道连接，两段管道的接口间隙应大于10mm，否则应对管道端面进行处理，符合要求后，再将另 1/2 橡胶圈翻套在第二段管道上。
2. 将不锈钢带在橡胶圈的外面连接起来，用螺丝通过内六角手把不锈钢带扭紧。

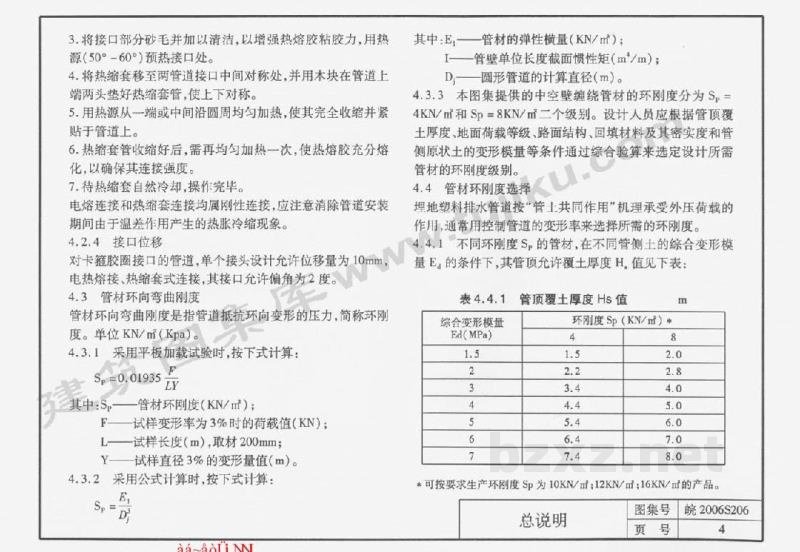

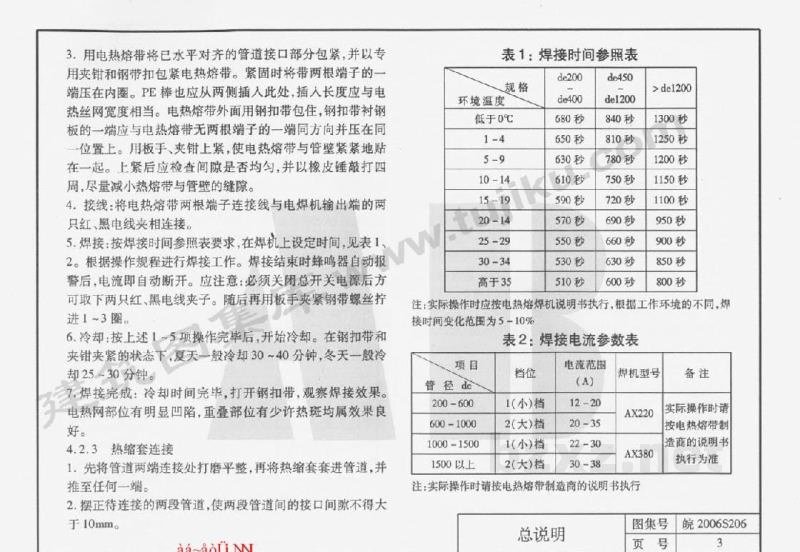

4.2.2 电热熔带熔接

1. 施工工具：电热熔焊机，专用夹钳，活动扳手，钢扣带，平口改刀，橡皮锤，绝缘手套，表面测温仪等。
2. 在管道连接处的基坑下挖操作坑，操作坑宽度为电热熔带宽度2倍，深度为管口底下30cm。先将连接的两管水平调直，接口对齐；并用毛巾清洁管道接口。
