浙J4-93 装饰型木门窗

编制单位负责人：

编制单位技术负责人：

技 术 审 定 人：

设 计 负 责 人：

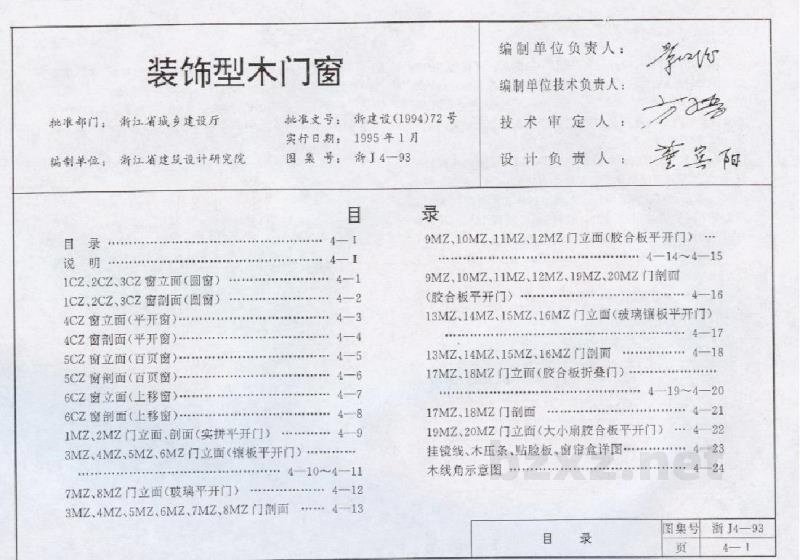

目 录 ................................................... 4-1

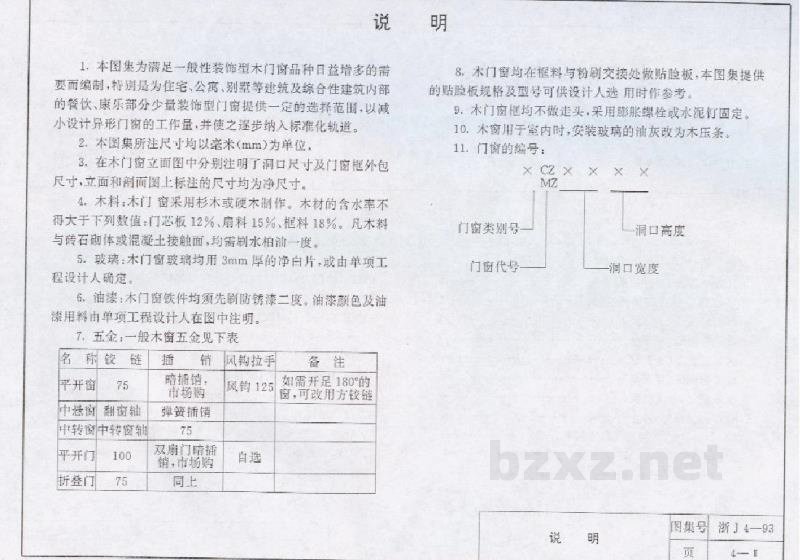

说 明 ................................................... 4-I

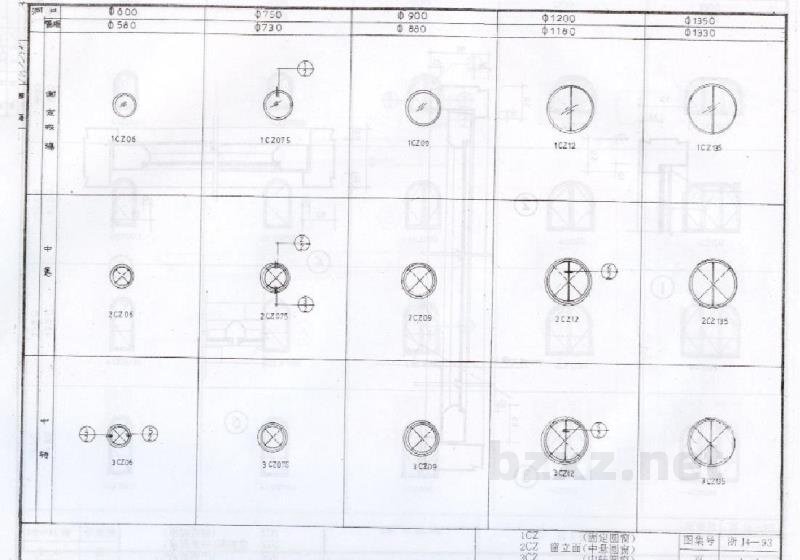

1CZ、2CZ、3CZ窗立面（圆窗） ..................... 4-1

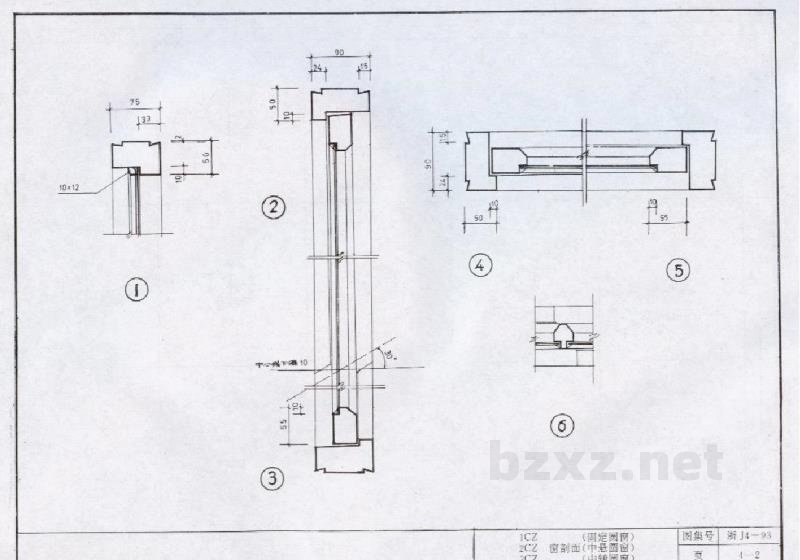

1CZ、2CZ、3CZ窗剖面（圆窗） ..................... 4-2

4CZ窗立面（平开窗） ................................... 4-3

4CZ窗剖面（平开窗） ................................... 4-4

5CZ窗立面（百页窗） ................................... 4-5

5CZ窗剖面（百页窗） ................................... 4-6

6CZ窗立面（上移窗） ................................... 4-7

6CZ窗剖面（上移窗） ................................... 4-8

1MZ、2MZ门立面、剖面（实拼平开门） ............ 4-9

3MZ、4MZ、5MZ、6MZ门立面（镶板平开门） ......... 4-10~4-11

7MZ、8MZ门立面（玻璃平开门） ...................... 4-12

3MZ、4MZ、5MZ、6MZ、7MZ、8MZ门剖面 ........... 4-13

9MZ、10MZ、11MZ、12MZ门立面（胶合板平开门） ......... 4-14~4-15

9MZ、10MZ、11MZ、12MZ、19MZ、20MZ门剖面（胶合板平开门） .................... 4-16

13MZ、14MZ、15MZ、16MZ门立面（玻璃镶板平开门） ......... 4-17

13MZ、14MZ、15MZ、16MZ门剖面 ...................... 4-18

17MZ、18MZ门立面（胶合板折叠门） ................. 4-19~4-20

17MZ、18MZ门剖面 ..................................... 4-21

19MZ、20MZ门立面（大小扇胶合板平开门） ....... 4-22

挂镜线、木压条、贴脸板、窗帘盒详图 .............. 4-23

木线角示意图 ......................................... 4-24
