15CJ40-8
建筑防水系统构造（八）
参考图集
中国建筑标准设计研究院

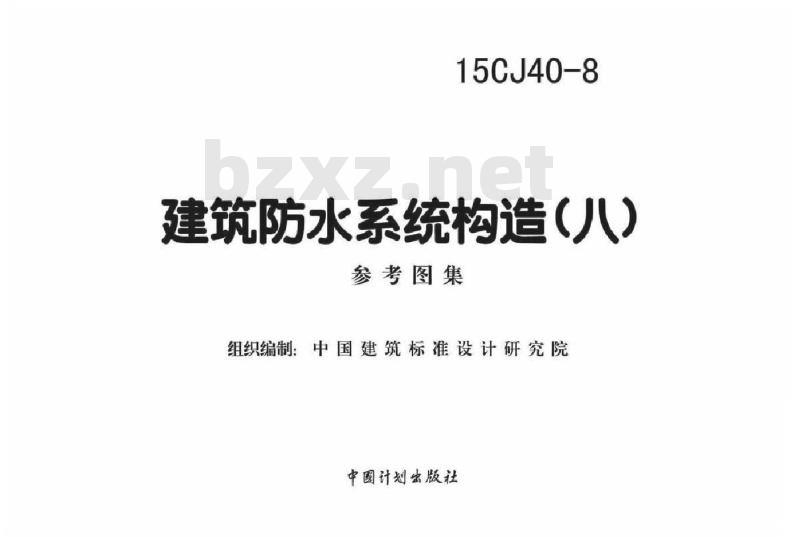

15CJ40-8
建筑防水系统构造（八）
参考图集
组织编制：中国建筑标准设计研究院中国计划出版社

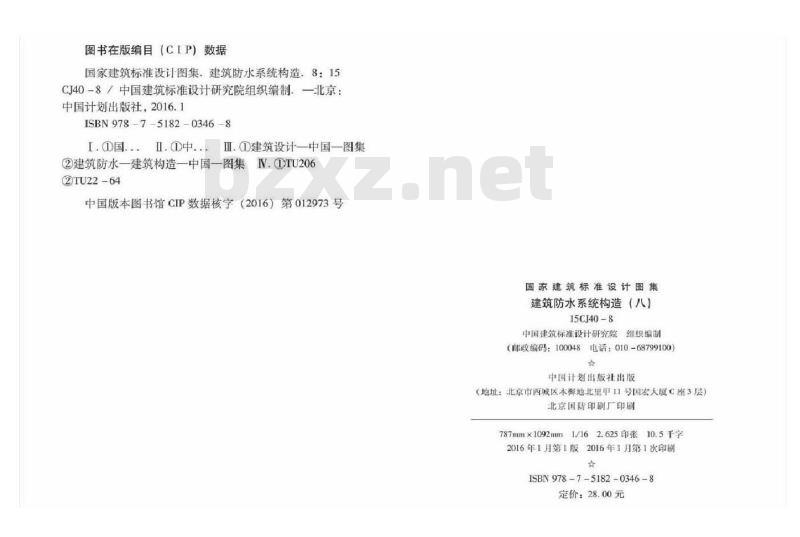

图书在版编目（CIP）数据
国家建筑标准设计图集建筑防水系统构造：8：15CJ40-8/中国建筑标准设计研究院组织编制。一北京：中国计划出版社，2016.1
ISBN978-7-5182-0346-8
I.?国...I.中..
Ⅲ.D建筑设计一中国一图集
②建筑防水一建筑构造一中国一图集N.①TU2062TU22-64
中国版本图书馆CIP数据核字（2016）第012973号国家建筑标准设计图集
建筑防水系统构造（八）
15CJ40-8
中国建筑标准设计研究院组织编制《邮政编码：100048电话：010-68799100）格
中国计划出版社出版
（地址：北京市西城区木桥地北里甲11号国宏大厦C座3层）北京国防印刷厂印剧
787mm×1092mm1/162.625印张10.5千字2016年1月第1版2016年1月第1次印刷女
ISBN978-7-5182-0346-8
定价：28.00元
主编单位
建筑防水系统构造
国家建筑标准设计参考图
中国建筑标准设计研究院有限公司湖北蓝盾之星科技有限公司
实行日期二〇一五年十二月三十一日目

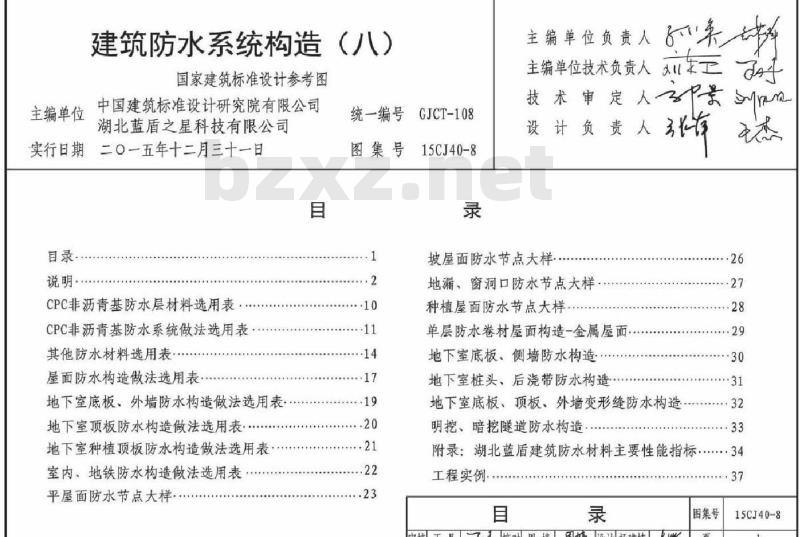

目录·
说明·
CPC非沥青基防水层材料选用表
CPC非沥青基防水系统做法选用表其他防水材料选用表
屋面防水构造做法选用表
地下室底板、外墙防水构造做法选用表地下室顶板防水构造做法选用表地下室种植顶板防水构造做法选用表室内、地铁防水构造做法选用表平屋面防水节点大样·
统一编号
图集号
++·10
GJCT-108
15CJ40-8
主编单位负责人8果七
主编单位技术负责人川车工
技术审定人景rm
设计负责人张
坡屋面防水节点大样
地漏、窗洞口防水节点大样
种植屋面防水节点大样
单层防水卷材屋面构造-金属屋面地下室底板、侧墙防水构造
地下室桩头、后浇带防水构造
地下室底板、顶板、外墙变形缝防水构造明挖、暗挖隧道防水构造
附录：湖北蓝盾建筑防水材料主要性能指标34工程实例：
审核王丹校对周婷周设计杨建楠心图集号
15CJ40-8

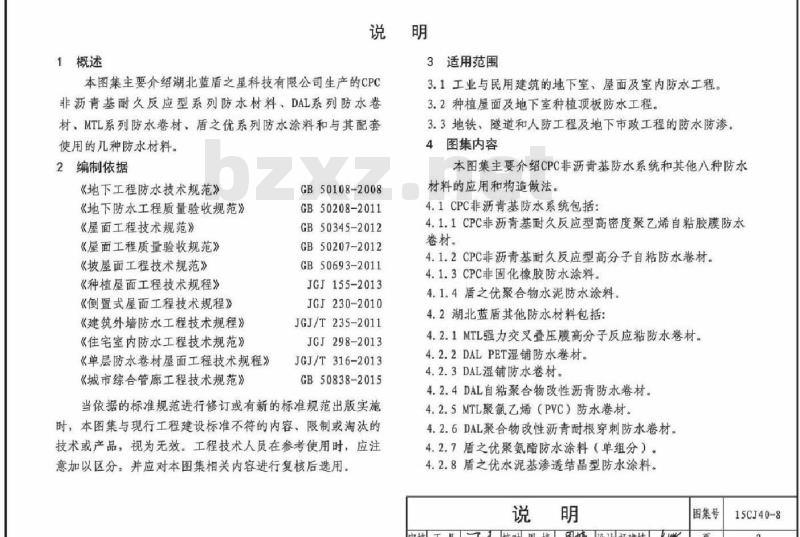

1概述
3适用范围
本图集主要介绍湖北蓝盾之星科技有限公司生产的CPC非沥青基耐久反应型系列防水材料DAL系列防水卷材，MTL系列防水卷材、盾之优系列防水涂料和与其配套使用的几种防水材料。
2编制依据
《地下工程防水技术规范》
《地下防水工程质量验收规范》《屋面工程技术规范》
《屋面工程质量验收规范》
《坡屋面工程技术规范》
《种植屋面工程技术规程》
《倒置式屋面工程技术规程》
《建筑外墙防水工程技术规程》《住宅室内防水工程技术规范》《单层防水卷材屋面工程技术规程》《城市综合管廊工程技术规范》GB50108-2008
GB50208-2011
GB50345-2012
GB50207-2012
GB50693-2011
JGJ155-2013
JGJ230-2010
JGJ/T235-2011
JGJ298-2013
JGJ/T316-2013
GB50838-2015
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用3.1工业与民用建筑的地下室，屋面及室内防水工程。3.2种植屋面及地下室种植顶板防水工程3.3地铁，隧道和人防工程及地下市政工程的防水防渗。4图集内容
本图集主要介绍CPC非沥青基防水系统和其他八种防水材料的应用和构造做法。
4.1CPC非沥青基防水系统包括：4.1.1CPC非沥青基耐久反应型高密度聚乙烯自粘胶膜防水卷材。
4.1.2CPC非沥青基耐久反应型高分子自粘防水卷材。4.1.3CPC非固化橡胶防水涂料下载标准就来标准下载网
4.1.4盾之优聚合物水泥防水涂料4.2湖北蓝盾其他防水材料包括：4.2.1MTL强力交叉叠压膜高分子反应粘防水卷材，4.2.2DALPET湿铺防水卷材。
4.2.3DAL湿销防水卷材。
4.2.4DAL自粘聚合物改性沥青防水卷材。4.2.5MTL聚氯乙烯（PVC）防水卷材。4.2.6DAL聚合物改性沥青耐根穿刺防水卷材。4.2.7盾之优聚氨酯防水涂料（单组分）。4.2.8盾之优水泥基渗透结晶型防水涂料。说明
图集号
审核王丹校对周婷闲好设计杨建楠页
15CJ40-8
5CPC非沥青基防水系统性能指标5.1CPC非沥青基防水系统简介皮特点CPC非沥青基防水系统主要采用CPC系列防水产品组合做法。CPC系列防水材料均为非沥青基，绿色环保：并具有独特的粘结特性和耐久性能，能适应基层变形，从面保证了持久有效的防水效果。该系统做法具有如下特点：5.1.1CPC系列产品耐高低温性能好，在低温环境下仍可保持优异的产品粘结性能及施工的可操作性。5.1.2该产品非沥青基自粘胶料最大拉力时延伸率高，可适应建筑物一定程度的变形，也使产品具有很强的自愈能力。5.1.3非沥青基自粘胶料能与混凝土紧密地结合，为建筑物打造可靠的防水屏障。
5.1.4非沥青基自粘胶料由高分子材料反应而成，不饱和含量少。因此，温度感性低，耐老化性能受温度影响小从而，材料能长久保持稳定性能，具有良好的耐老化性。5.2CPC非沥青基防水材料介绍
5.2.1CPC非沥青基耐久反应型高密度聚乙烯自粘胶膜防水卷材（以下简称CPC高分子自粘胶膜防水卷材）是专门为地下室与隧道工程研制开发的一种防水卷材，由高密度聚乙烯（HDPE）片材、高分子自粘胶膜和细砂防粘层组成。性能指标见第34页附表1。
(1）产品特点：
①独特的非沥青基胶料及细砂防粘层，能有效抵御紫外线照射，从而确保卷材与混凝土结构的粘结效果。②低温柔性好，能在低温条件下保持良好的柔韧性③卷材施工后，不需施工保护层，可直接绑扎钢筋，高分子片材可防钢筋穿刺。
④相对传统防水做法，省去了找平层和保护层的施工，极大地节省工期和造价
③绿色安全，环保，施工过程中无需溶剂和燃料，消除了环境污染和火灾隐惠，节约了能源。(2）施工方法：预铺反粘法。
（3）执行《预铺/湿铺防水卷材》GB/T23457-2009预铺P类。
(4）产品规格：1.2mm、1.5mm、1.7mm、2.0mm5.2.2CPC非沥青基耐久反应型高分子自粘防水卷材（以下简称CPC高分子自粘防水卷材）是将交叉叠压高密度聚乙烯强力薄膜与优质非沥青基结合，粘结性强、双向抗撕裂、耐老化、环保节能。性能指标见第34页附表2。(1）产品特点：
①非沥青基自粘胶料与混凝土形成致密、封闭的整体局部受穿刺破损点可自行愈合，自粘胶料可锁定渗漏点，防止窜水。
②产品具有很强纵横向耐斯裂性能，抗紫外线性能好良好的低温弯折性使得产品能够适应低温气候地区使用。③CPC高分子自粘防水卷材采用交叉叠压膜技术，具有高韧性，高延伸率的特点，可直接在潮湿混凝土基层上施工，说明
图集号
审核王丹校对周婚设计杨建楠页15CJ40-8
缩短工期，提高施工效率。
（2）施工方法：湿铺法和干铺法3）执行《预铺/湿铺防水卷材》GB/T23457-2009湿铺P类
（4）产品规格：1.2mm、1.5mm2.0mm5.2.3CPC非固化橡胶防水涂料是一种新型环保、高固含量的防水涂料，具有长期保持粘帮胶质的特性，自食能力强碰触即粘，与卷材复合使用，与基层形成粘结力强，具有蜡变和自愈功能的防水层。性能指标见第34页附表3。(1）产品特点：
①具有变性，确保材料对基层的密封。②碰触即粘，难以利离，能填补基层变形裂缝。③能与各种基层和卷材实现粘结，粘结强度高。④施工时即使出现防水层破损也能自行修复，维持完整的防水层。
③适用范围广，粘结瞬间便可达到粘结强度。③施工时可选择刮涂或喷涂，可一次施工到设计厚度，方便快捷。
（2）适用范围：适用于工业及民用建筑屋面及地下防水工程；变形缝的注浆堵漏工程：与卷材复合施工，形成可靠的复合防水系统。
（3）施工方法：刮涂法、喷涂法。（4）执行《CPC非固化橡胶防水涂料》Q/HLD003-2015。5.2.4盾之优聚合物水泥防水涂料是以聚合物乳液和水泥为主要原料，加入填料及其他助剂配置而成，经水分挥发和水泥水化反应固化成膜的双组分水性防水涂料。性能指标见第34页附表4
（1）产品特点：
①具有优良的粘结性、抗渗性、抗裂性，耐久性。②能在潮湿、干燥的多种材质基面上施工③无毒、无味，无污染，施工简单、工期短。@在立面、斜面上施工不流满
（2）施工方法：涂刮法。
（3）执行《聚合物水泥防水涂料》GB/T23445-2009(4）产品型号：I型、I型。
6其他防水材料性能指标
6.1MTL强力交叉叠压膜高分子反应粘防水卷材是一种由进口交叉叠压高密度聚乙烯强力薄膜与自粘胶料经特殊工艺复合而成的高性能，冷施工的自粘复合膜防水卷材。性能指标见第35页附表5。
6.1.1产品特点：
（1）强力自粘胶料具有很强粘结性，能与现浇混凝土形成致密且高强度的粘结，与结构实现完全满粘结，有效防止因防水卷材破损出现蜜水现象。
（2）强力交叉叠压膜具有很强的耐撕裂性能。（3）“自愈”功能好，可使局部受穿刺破损点自行愈合。说明
图集号
审核王丹山牛校对周婷闲好设计场建楠州页15CJ40-8
（4）具有良好的抗老化性能，耐久性好（5）良好的热稳定性和低温弯折性能，适用区域广。6.1.2执行《自粘聚合物改性沥青防水卷材》GB23441-2009N类
6.1.3产品规格：1.2mm、1.5mm2.0mm（1型、Ⅱ型）。6.2DALPET湿铺防水卷材由PET聚酯膜、自粘聚合物改性沥青胶料、隔离膜等构成。性能指标见第35页附表6。6.2.1产品特点：
1）能与基层紧密、持久粘结，避免蜜水（2）湿铺法施工时无需底涂和热熔，采用水泥浆或水泥砂浆进行粘结。
（3）可与聚合物水泥防水涂料复合使用，卷材和涂料优势互补，实现防水层无缝化作业。6.2.2施工方法：湿铺法和干铺法。6.2.3执行《预铺/铺防水卷材》GB/T23457-2009湿铺P类
6.2.4产品规格：1.2mm、1.5mm、2.0mm（1型、I型）6.3DAL湿铺防水卷材是一款能在潮湿基面上施工的防水产品。该材料的独特配方设计，能与水泥材料在固化过程中粘结在界面区形成刚柔无间的连续完整防水密封系统。性能指标见第35页附表7。
6.3.1产品特点：
（1）采用水泥（砂）浆与基层粘结，与结构完全实现满粘，有效防止因破损出现窜水现象。（2）在潮湿基面可施工，施工自由度高，雨季施工优势明显，简化构造在节省工期方面分明显。(3）粘结可靠，不蜜水，便于检修（4）安全环保。施工过程中不使用溶剂和燃料，消除了环境污染和火灾隐惠，节能环保。6.3.2施工方法：湿铺法。
6.3.3执行《预铺/湿铺防水卷材》GB/T23457-2009湿铺PY类。
6.3.4产品规格：3.0mm、4.0mm（I型、Ⅱ型）。6.4DAL自粘聚合物改性沥青防水卷材是近年来国内新型的防水卷材，是以聚合物改性沥青、添加增粘材料等为基料采用无胎基或聚酯胎基增强，以PE膜，PET膜为表面材料或无膜双面自粘，并覆以隔离膜（或隔离纸）加工而成的自粘防水卷材。性能指标见第35页附表8。6.4.1产品特点：
（1）具有优良的强粘结性能、延伸性能好、自愈性强、高低温性能稳定等优点。
（2）极具特色的“自愈”功能。能自行愈合2mm以下较小的穿刺破损，可自动填塞愈合2mm以下的基层裂缝3）与基层良好的粘结力，可将因卷材破损引起的渗漏限制在局部范围内，而不会导致防水层整体失效（4）超强的卷材与卷材的粘结性能，确保搭接严密可靠
图集号
审核王丹牛校对周婷好设计杨建楠大州页
15CJ40-8
6.4.2施工方法：干铺法，湿铺法。6.4.3执行《自粘聚合物改性沥青防水卷材》GB23441-20096.4.4产品规格：2.0mm（I型）、3.0mm4.0mm（1型，I型）
6.5MTL聚氯Z烯（PVC）防水卷材是以聚氯Z烯树脂为主要原料，加入增塑剂、稳定剂、防紫外线剂、颜料和其他助剂等辅料生产成型的高分子防水卷材。性能指标见第36页附表96.5.1产品特点
（1）幅面宽、可焊接，机械化程度高，施工方便。（2）具有良好的可塑性，边角细部处理方便。（3）耐根系穿刺，耐化学腐蚀、耐老化，低温柔性和耐热性能具佳。
（4)）耐久性好，使用寿命长。6.5.2施工方法：机械固定法、空铺压顶法满粘法6.5.3执行《聚氟Z烯防水卷材》GB12952-2011。6.5.4产品规格：1.2mm、1.5mm1.8mm2.0mm。6.6DAL聚合物改性沥青耐根穿刺防水卷材，以聚酯纤维毡为胎基，添加进口化学阻根剂的改性沥青为涂盖材料，两面覆以聚乙烯膜、细砂或矿物粒料等隔离材料的具有阻根性能的防水卷材。性能指标见第36页附表106.6.1产品特点：
（1）采用进口化学阻根剂制成的改性沥青既耐植物根穿刺，又不影响植物正常生长，且对环境无污染。（2）能承受生产及施工中的高温条件（3）具有良好的体系相容性。
（4）耐腐蚀、耐霉菌、耐候性好。（5）抗拉强度高，对基层收缩变型和开裂的适应能力强。6.6.2施工方法：热熔溶法、自粘法。6.6.3执行标准：产品应用性能符合《种植屋面用耐根穿刺防水卷材》JC/T1075-2008要求，6.6.4产品规格：4.0mm5.0mm（Ⅱ型）6.7盾之优聚氨酯防水涂料是以异氰酸酯、聚醚多元醇为原材料，配以各种助剂和填料经过加成聚合反应制成的使用时涂覆于防水基层，经固化反应后形成坚韧，柔软和无接缝的防水膜。性能指标见第36页附表11.6.7.1产品特点：
（1）涂膜拉伸强度高、延伸率好、耐高低温性能优异，适应抗基层形变（收缩和开裂）能力强：（2）对基层含水率要求不苛刻，可在较潮湿的基层上施工，同样受空气湿度的影响也较小。3）粘结力强，与符合要求的各种基层有非常好的粘结力且无需基层处理剂。
（4）涂膜具有良好的耐水性、耐腐蚀性。6.7.2施工方法：刮涂法。
6.7.3热行《聚氨酯防水涂料》GB/T19250-2013说明
审核王丹牛校对周婷周好设计杨建楠木州图集号
15CJ40-8
6.7.4产品型号：单组分I型、Ⅱ型），双组分（1型、I型
6.8盾之优水泥基渗透结晶型防水涂料，是以硅酸盐类水泥、石英砂等为基材，掺入活性化学物质组成的刚性防水涂层防水材料，其中的活性化学物质可向混凝土内部渗透，在混凝土内部形成不溶于水的结晶体，填塞毛细孔道，从而使混凝土致密，防水。性能指标见第36页附表12。6.8.1产品特点：
(1）可施工于混凝土结构的迎水面和背水面。2）特别适合于潮湿基面施工。
（3）能自愈0.4mm以下的细裂缝4）保护钢筋防止主体钢筋锈蚀
（5）可保护混凝土结构的强度，防止冻融循环对混凝土的破坏。
（6）因其独特的渗透性，施工后无需设置保护层（7）无毒无害，可用于饮用水的混凝土结构上，使用简便，操作简单，无施工接缝。
6.8.2施工方法：涂刷法、喷涂法用于内防水施工，干粉撒布法适用于外防水施工。
6.8.3执行《水泥基渗透结晶型防水材料》GB18445-2012。6.9防水材料适用部位简介见表1，该表为企业主要防水材料适用部位表。
表1防水材料适用部位简介
适用部位
防水材料名称
CPC高分子自粘胶膜防水卷材
CPC高分子自粘防水卷材
CPC非固化橡胶防水涂料
盾之优聚合物水泥防水涂料
MTL强力交叉叠压膜高分子
反应粘防水卷材
DALPET湿铺防水卷材
DAL湿铺防水卷材
DAL自粘聚合物改性沥青防水
MTL聚氣乙烯（PVC）防水卷材O
DAL聚合物改性沥青耐根穿刺
防水卷材
11盾之优聚氨酯防水涂料
盾之优水泥基渗透结晶型
防水涂料
注：表中○为种植顶板（屋面）防水中的普通防水层可选用的防水材料用于饮用水池时，应符合《生活饮用水卫生标准》GB5749-2006的要求。
审核王丹牛校对周婷好设计杨建楠州图集号
15CJ40-8
7施工工艺
7.1预铺反粘法
7.1.1施工工艺流程：基层检查验收→工作面移交→节点部位加强处理→试销卷材→卷材搭接粘结→卷材收头固定→检查、验收→工作面移交。
7.1.2施工方法及要点
（1）基层清理：清理基层杂物、清扫灰尘、除基层突起物等。
（2）试铺卷材：将卷材依次平铺，卷材试铺完成后，将卷材搭接边的隔离膜揭掉，卷材与基层无需粘结，只将卷材间搭接粘贴牢固即可。
（3）卷材搭接：长边搭接预留自粘边搭接70mm，短边胶粘带搭接宽度为80mm。
（4）卷材收头，固定
7.2湿铺法施工工艺
7.2.1施工工艺流程：基层清理→细部处理→定位，试铺-→涂刮水泥浆→粘贴卷材→滚压、排气、粘合→卷材收头固定→检查、验收→工作面移交。
7.2.2施工方法及要点：
(1）基层清理：清理基层杂物、清扫灰尘、铲除基层突起物等。
（2）细部处理：做好附加层加强处理（3）定位、弹线、试铺：在基层上按照规范要求弹出基准线，裁勇、试铺防水卷材。
（4）配置水泥浆：按照1：3水灰比配置水泥浆，涂刮水泥浆，一般水泥浆涂刮厚度为2～3mm。(5）防水卷材铺设：沿基准线进行铺贴。卷材纵向搭接80mm，横向搭接80mm，大面卷材短边错开不少于1.5m7.3干铺法施工工艺
7.3.1施工工艺流程：基层清理→细部处理→定位、试铺→涂基层处理剂→铺贴卷材→滚压、排气、粘合→搭接处理一卷材收头固定→检查、验收一工作面移交。7.3.2施工方法及要点
(1）基层清理：清理基层杂物、铲除基层突起物等。(2）附加层处理：按照节点构造图做好附加层加强处理。(3）定位、弹线、试铺：在基层上按照规范要求弹出基准线，裁剪、试铺防水卷材。
（4）防水卷材铺设：根据工作面的情况对卷材下料，然后将卷材对准基准线铺贴，卷材纵向搭接80mm，横向搭接80mm。
7.4机械固定法施工工艺
7.4.1施工工艺流程：基层清理→铺放PVC防水卷材→搭接缝施焊→卷材收头固定一检查、验收→工作面移交。说明
图集号
审核王丹山校对周婷闲好设计杨建楠州页15CJ40-8
7.4.2施工方法及要点
（1）基层清理：将基层毛刺铲除平整，灰尘杂物清理干净（2）铺放卷材：卷材的铺放应平整顺直，不得有折皱现象。（3）PVC防水卷材接缝采用热风焊接，不应有虚焊、漏焊。烧焦等现象。
（4）卷材长边采用搭接，接缝宽度根据施工方法确定。5）卷材收口：卷材用压条钉压固定在混凝土垫层上：头部采用密封膏封产。
1.5满粘法施工工艺
7.5.1施工工艺流程：基层清理→涂刷基层处理剂→定位、弹线一涂胶→卷材粘贴、辊压排气→搭接面焊接→收头固定处密封→检查、验收→+工作面移交。7.5.2施工方法及要点
(1)基层清理：基层必须坚实平整(2）涂刷基层处理剂，应做到厚力薄涂。（3）防水卷材铺设：在卷材反面和基层分别涂胶，粘贴卷材，并用压辊压实。
（4）搭接缝施焊：施工中热风焊加热应以胶体发粘为度。7.6聚氨酯防水涂料施工工艺：基面检查验收→工作面移交→基层清理→涂刷基层处理剂→节点部位加强处理→大面积分层涂刮（刷）防水涂料→检查，修整一→厚度检测与验收→工作面移交。
7.7聚合物水泥防水涂料施工工艺基层检查验收→工作面移交一→基层清理一→材料配料、搅拌→节点部位附加层加强处理一大面积分层涂刷（辊）防水层→检查、修整→厚度检测与验收→工作面移交。
7.8水泥基渗透结晶型防水涂料施工工艺：涂刷法、喷涂法干粉撒布法。
水泥基渗透结晶型防水涂料表面干燥后，必须喷水养护3d，或在表面覆盖草袋等物。
7.9CPC非固化橡胶防水涂料施工工艺：基层验收→工程面移交→基层清理→细部节点处理→喷涂/涂刮施工→铺贴卷材（或增强材料）→检查、整修→验收→工作面移交。8其他
8.1本图集中除注明单位者外，其他均以毫米（mm）为单位。8.2其他未尽事宜，均应按照国家现行标准执行。8.3本图集根据湖北蓝盾之星科技有限公司提供的技术资料编制，图集的解释由该公司负责。9详图索引方法
15CJ40-8×+防水做法编号
15CJ40-8/x+
一节点构造编号
图集号
审核王丹牛校对周婷周好设计杨建楠木州页
15CJ40-8
