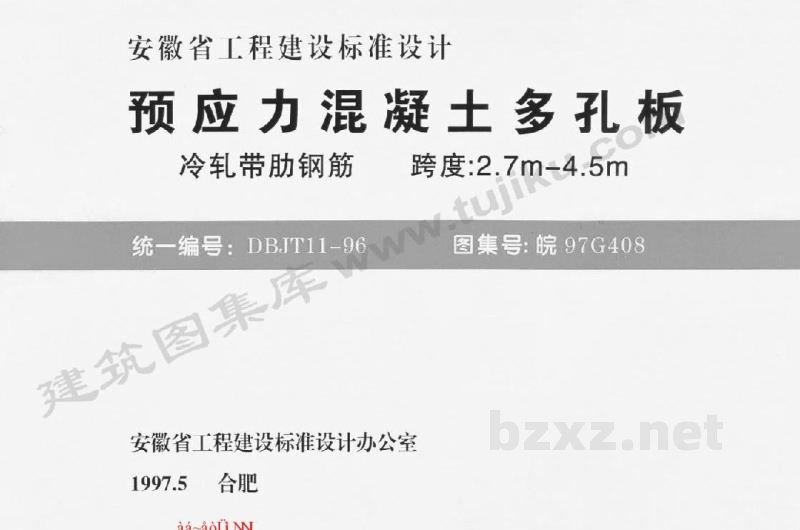

皖97G408 预应力混凝土多孔板 冷轧带肋钢筋 跨度：2.7m-4.5m

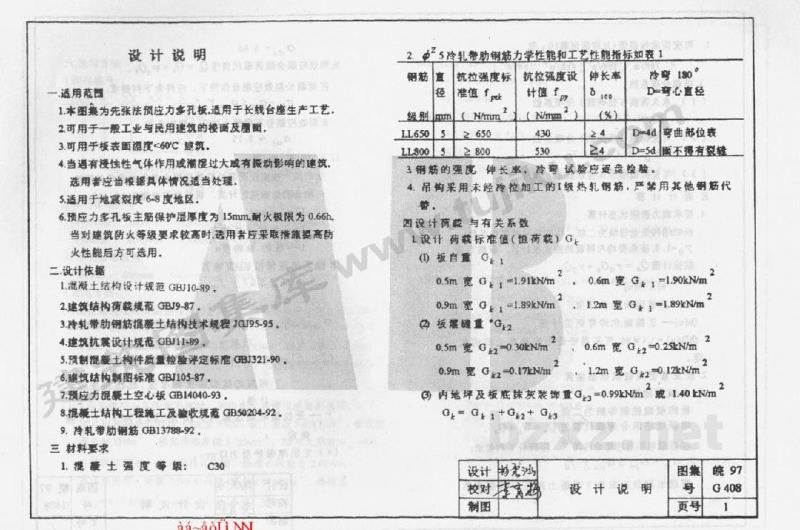

一、适用范围

1. 本图集为先张法预应力多孔板，适用于长线台座生产工艺。
2. 可用于一般工业与民用建筑的楼面及屋面。
3. 可用于板表面温度 <60℃ 建筑。
4. 当遇有侵蚀性气体作用或潮湿过大或有振动影响的建筑，选用者应当根据具体情况适当处理。
5. 适用于地震裂度 6-8 度地区。
6. 预应力多孔板主筋保护层厚度为 15mm，耐火极限为 0.66h。当对建筑的防火等级要求较高时，选用者应采取措施提高防火性能后方可选用。

二、设计依据

1. 混凝土结构设计规范 GBJ10-89。
2. 建筑结构荷载规范 GBJ9-87。
3. 冷轧带肋钢筋混凝土结构技术规程 JG/J95-95。
4. 建筑抗震设计规范 GBJ11-89。
5. 预应力混凝土构件质量检验评定标准 GBJ321-90。
6. 建筑结构制图标准 GBJ105-87。
7. 预应力混凝土空心板 GBJ4040-93。
8. 混凝土结构工程施工及验收规范 GB50204-92。
9. 冷轧带肋钢筋 GB13788-92。

三、材料要求

1. 混凝土强度等级：C30

2. φ⁺s 冷轧带肋钢筋力学性能和工艺性能指标如表1

3. 钢筋的强度、伸长率、冷弯试验应逐盘检验。

4. 吊钩采用未经冷拉加工的 I 级热轧钢筋，严禁用其他钢筋代替。

四、设计荷载与有关系数

1. 设计荷载标准值（恒载）G_k：
   (1) 板自重 G_k1
   • 0.5m 宽 G_k1=1.91kN/m²，0.6m 宽 G_k1=1.90kN/m²
2. (2) 板底抹灰 G_k2：
   • 0.5m 宽 G_k2=0.30kN/m²，0.6m 宽 G_k2=0.25kN/m²
3. (3) 内地坪及板底抹灰装饰重 G_k3=0.99kN/m²，或 1.40 kN/m²。

G_k = G_k1 + G_k2 + G_k3
