苏J9601 施工配件通用图集 铝合金门窗

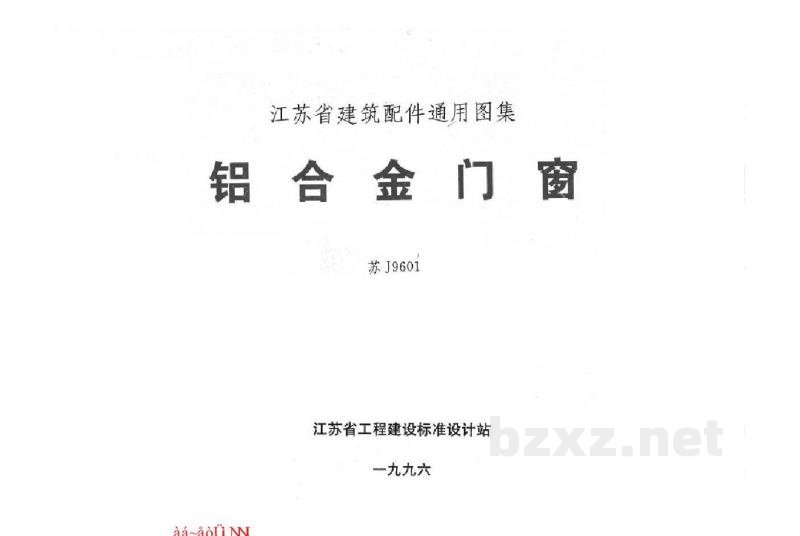

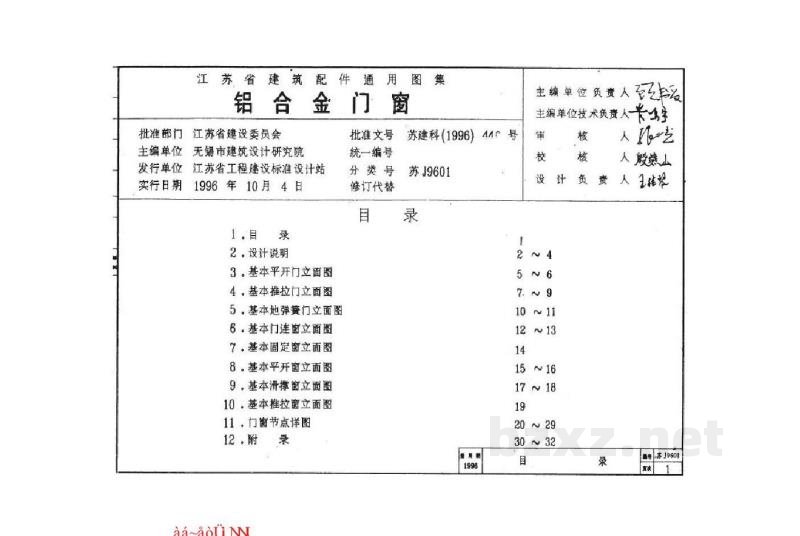

江苏省建筑配件通用图集

铝合金门窗

苏J9601

江苏省工程建设标准设计站
一九九六

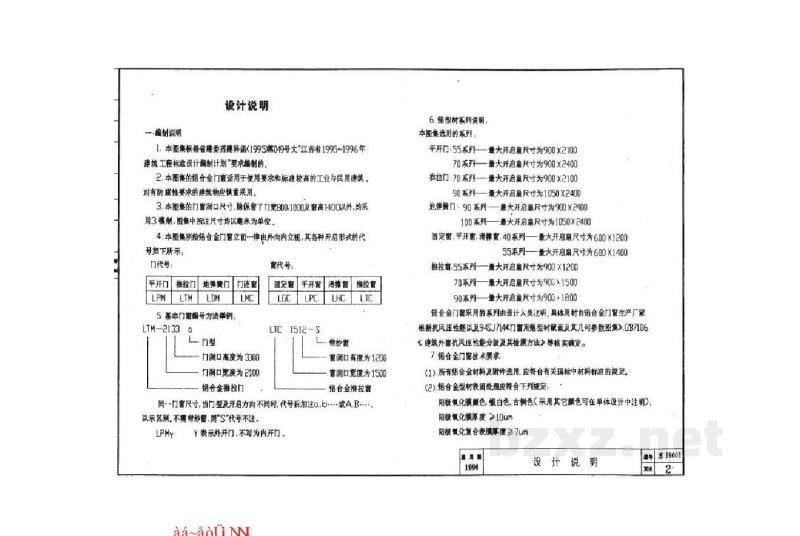

设计说明

一、编制说明

1. 本图集依据建设部建科函(1995)034号文“江苏省 1995~1996年建筑工程标准设计编制计划”要求编制的。
2. 本图集的铝合金门窗适用于使用要求和标准较高的工业与民用建筑。对有防腐蚀要求的建筑物慎用采用。
3. 本图集中的门宽洞口尺寸，除保留了 TJ80J 1000及窗高 1400以外，均系列化模数，图中所示尺寸均以毫米为单位。
4. 本图集的铝合金门窗立面上一律为外向内立框。各种开启形式的代号如下所示：

5. 基本门窗编号方法举例。

LTW-2133    LTC 1512-S

门宽：    窗洞口高度为 1200
    门洞口高度为 3300     带纱窗
    门洞口宽度为 2100     窗洞口宽度为 1500

铝合金推拉门     铝合金推拉窗

同一门窗尺寸，当门窗扇开启方向不同时，代号后加 a、b……或 A、B…。

以示区别。不需带纱窗，则"S"符号不注。

6. 框型材系列说明：

本图集选用的系列：

• 平开门、55系列——最大开启扇尺寸为900 X1200
• 70系列——最大开启扇尺寸为900 X2400
• 推拉门 70系列——最大开启扇尺寸为900 X2100
  90系列——最大开启扇尺寸为1050 X2400
• 地弹簧门，90系列——最大开启扇尺寸为900 X2400
  100系列——最大开启扇尺寸为1050X 2400
• 固定窗、平开窗、滑撑窗、40系列——最大开启扇尺寸为600 X1200
  55系列——最大开启扇尺寸为600 X1400
• 推拉窗 55系列——最大开启扇尺寸为900 X 1200
  70系列——最大开启扇尺寸为900X1500
  90系列——最大开启扇尺寸为900×1800

铝合金门窗采用的系列由设计人员注明，具体使用时由铝合金门窗生产厂家根据抗风压性能以及JGJ 217-84《门和窗用铝合金型材》及其它参数选用。[GB] T6
《建筑外窗的风压性能分级及其检测方法》等标准确定。

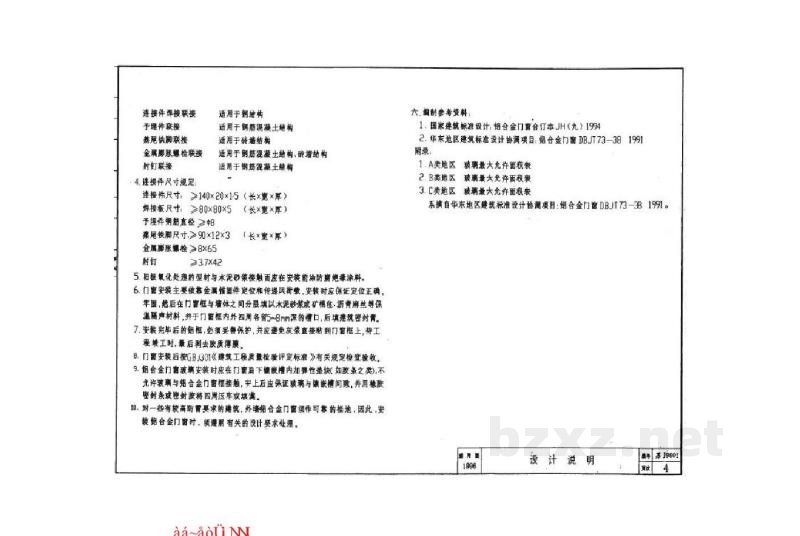

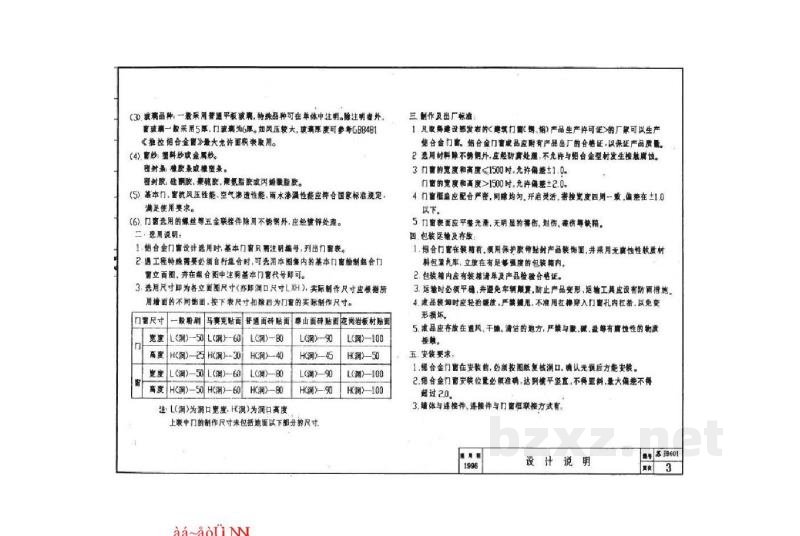

7. 铝合金门窗技术要求：

(1) 所有铝合金材料及各种选条、配件符合有关国标中对材料规格的规定。

(2) 铝合金型材表面处理应符合下列规定。

阳极氧化膜颜色：银白色，古铜色（采用其它颜色可在单体设计中注明）

阳极氧化膜厚度 ≥10μm

阳极氧化复合漆膜厚度 ≥7μm
