新02J4-3 内装修－吊顶

内装修（三）

(吊顶)

编制单位：宁夏建筑设计研究院有限公司

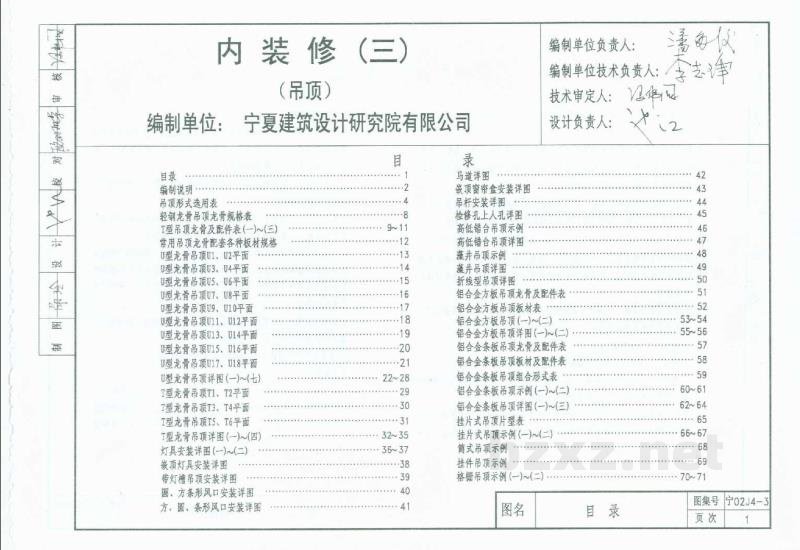

目 录

编制说明

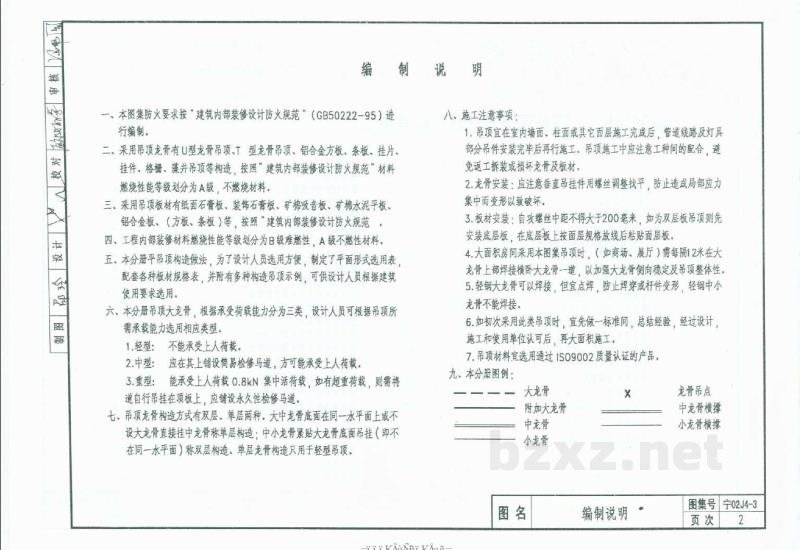

1. 本图集防火要求按《建筑内部装修设计防火规范》（GB50222-95）进行编制。
2. 采用吊顶龙骨有U型龙骨吊顶、T型龙骨吊顶，铝合金方板、条板、挂片、挂件、格鞭、藻井吊顶等构造。均用《建筑内部装修设计防火规范》材料燃烧性能等级划分为A级，不燃烧材料。
3. 采用吊顶板材有纸面石膏板、装饰石膏板、矿棉吸音板、石棉水泥平板、铝合金板。（方板、条板）等，按照《建筑内部装修设计防火规范》。
4. 工程内装修材料燃烧性能等级划分为B级难燃性，A级不燃性材料。

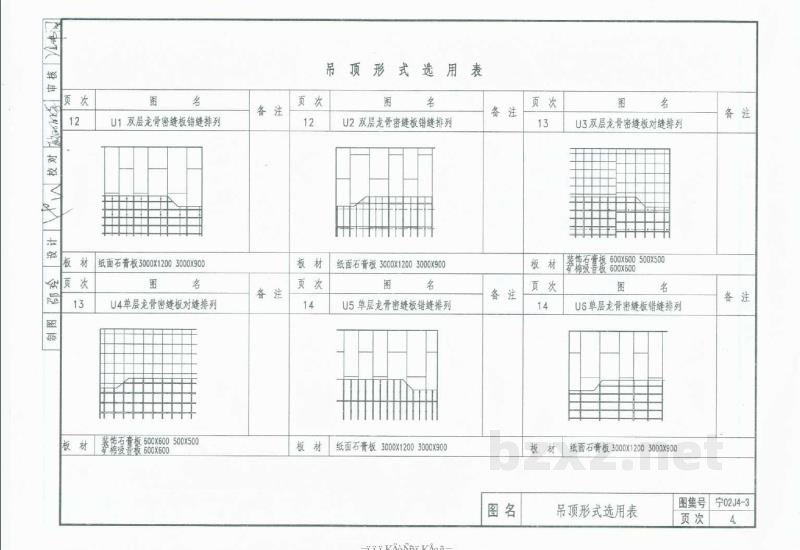

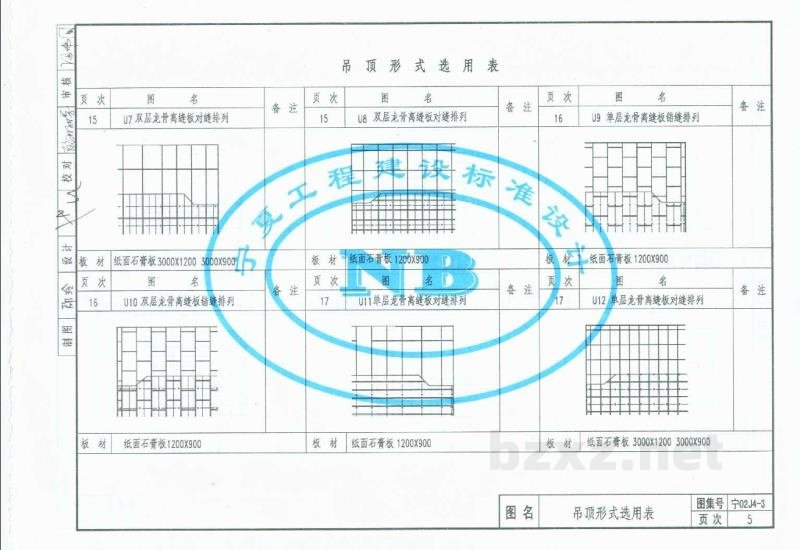

5. 本分册平吊顶构造做法，为了设计人员选用方便，制定了平面形式选用表、配套各种板材规格表，并附有多种构造项示例，可供设计人员根据建筑使用要求选用。
6. 本分册吊顶大龙骨，根据承受荷载能力分为三类，设计人员可根据吊顶所需承载能力选用相应类型。
   1. 轻型：不能承受上人荷载。
   2. 中型：应在其上铺设检修检查马道，方可能承受上人荷载。
   3. 重型：能承受上人荷载0.8kN集中项载荷，如有超重荷载，则需将重自行吊挂在顶板上，应确保永久性检修马道。
7. 吊顶龙骨构造方式有双层、单层两种。大中小龙骨底面在同一水平面上或不设大龙骨直接挂中龙骨称单层构造；中小龙骨紧贴大龙骨底部吊挂（即不在同一水平面）称双层构造，单层龙骨构造只用于轻型项顶。

8. 施工注意事项：
   1. 吊顶宜在室内墙面，柱面或其它面层施工完成后、管线线路及灯具部分件安装完毕后再行施工。吊顶施工中应注意工种间的配合，避免返工拆装或损坏龙骨及板材。
   2. 龙骨安装：应注意垂直挂件用螺丝调整找平，防止造成局部应力集中而变形以致破坏。
   3. 板材安装：自攻螺丝中距不得大于200毫米，如为双层吊顶项则先安装底层板，在底层板上按面层规格放线后粘贴面层板。
   4. 大面积房间采用本图集项顶时，（如商场、展厅）需每隔1.2米在大龙骨上扣焊焊接横式大龙骨一道，以加强大龙骨侧向稳定及吊顶整体性。
   5. 轻钢大龙骨可以焊接，但宜点焊，防止焊穿或杆件变形，轻钢中小龙骨不能焊接。
   6. 如初次采用此类项顶时，宜先做一标准间，总结经验，经过设计、施工和使用单位认可后，再大面积施工。
   7. 吊顶材料应选用通过ISO9002质量认证的产品。

九、本分册图例：

编制说明

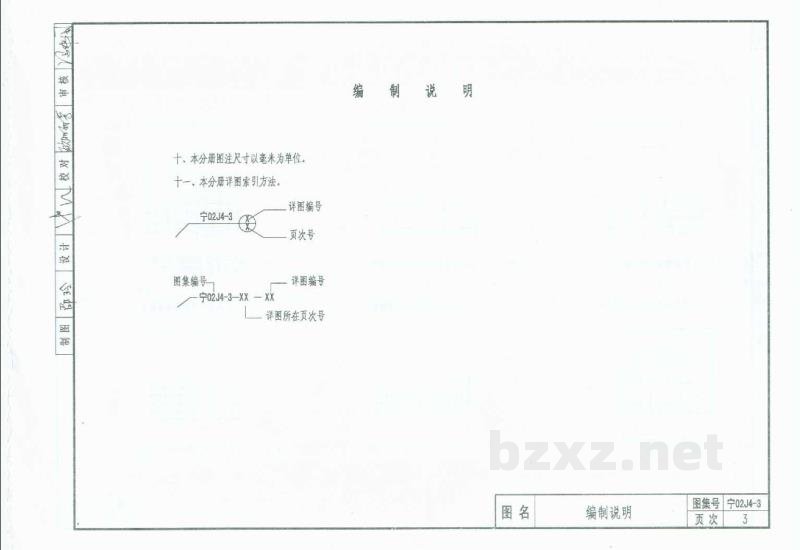

十、本分层图尺寸以毫米为单位。

十一、本分层详图索引方法。

图集编号 —— 宁02J4-3 - XX - XX — 详图编号
　　　　↓
　　　　详图所在页次号
