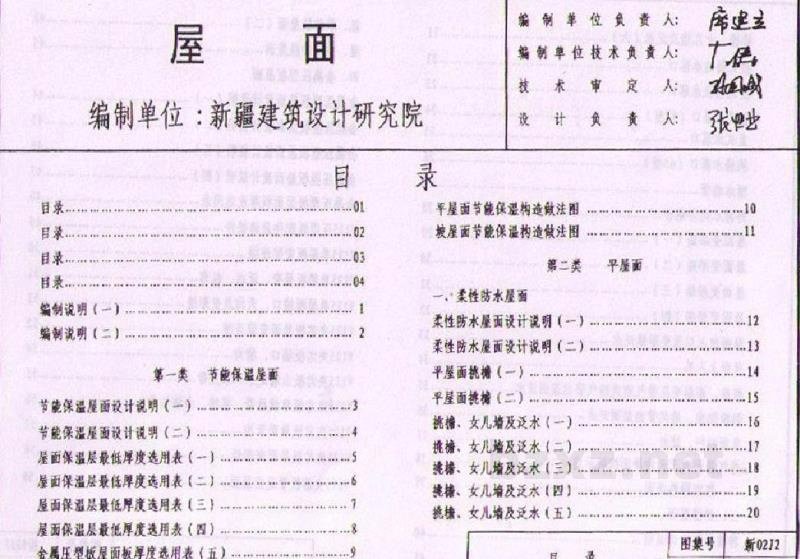

新02J2 屋面

第一类 节能保温屋面

第二类 平屋面

一、柔性防水屋面

柔性防水屋面设计说明（一）...12
柔性防水屋面设计说明（二）...13
平屋面挑檐（一）...14
平屋面挑檐（二）...15

挠檐、女儿墙及泛水（一）...16
挠檐、女儿墙及泛水（二）...17
挠檐、女儿墙及泛水（三）...18
挠檐、女儿墙及泛水（四）...19
挠檐、女儿墙及泛水（五）...20

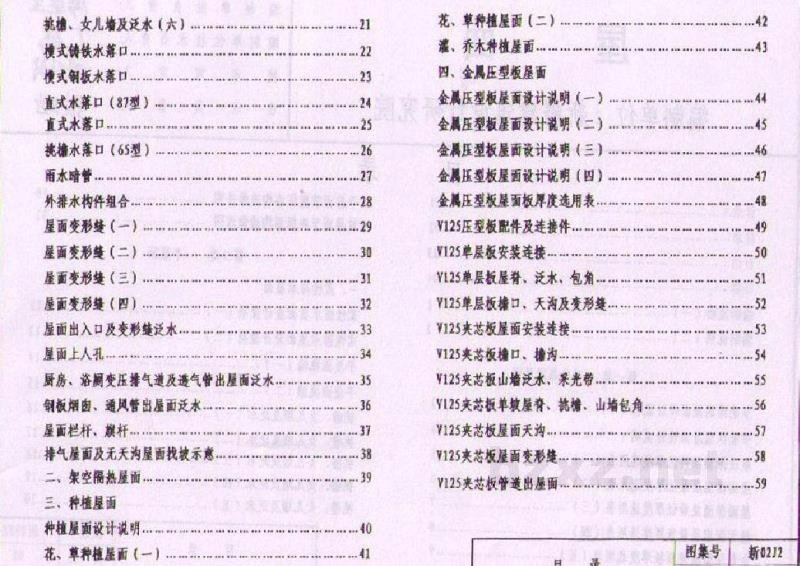

抗槽、女儿墙及泛水（六） ……21

横式铸铁水落口 ……22

横式钢板水落口 ……23

直式水落口（87型）……24

直式水落口 ……25

抗槽水落口（65型）……26

雨水暗管 ……27

外排水构件组合 ……28

屋面变形缝（一）……29

屋面变形缝（二）……30

屋面变形缝（三）……31

屋面变形缝（四）……32

屋面出入口及变形缝泛水 ……33

屋面上人孔 ……34

厨房、浴厕变压排气道及透气管出屋面泛水 ……35

钢板烟囱、通风管出屋面泛水 ……36

屋面栏杆、旗杆 ……37

排气屋面及无天沟屋面找坡示意 ……38

二、架空隔热屋面 ……39

三、种植屋面

种植屋面设计说明 ……40

花、草种植屋面（一）……41

花、草种植屋面（二）……42

灌、乔木种植屋面 ……43

四、金属压型板屋面

金属压型板屋面设计说明（一）……44

金属压型板屋面设计说明（二）……45

金属压型板屋面设计说明（三）……46

金属压型板屋面设计说明（四）……47

金属压型板屋面板厚度选用表 ……48

V125 压型板配件及连接件 ……49

V125 单层板安装连接 ……50

V125 单层板屋脊、泛水、包角 ……51

V125 单层板檐口、天沟及变形缝 ……52

V125 夹芯板屋面安装连接 ……53

V125 夹芯板檐口、墙为 ……54

V125 夹芯板山墙泛水、采光带 ……55

V125 夹芯板单坡屋脊、挑檐、山墙包角 ……56

V125 夹芯板屋面天沟 ……57

V125 夹芯板屋面变形缝 ……58

V125 夹芯板管道出屋面 ……59

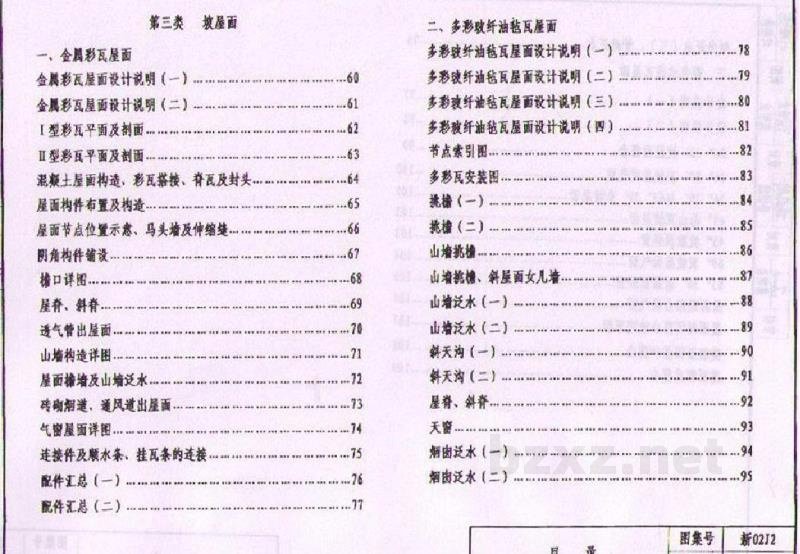

一、金属彩瓦屋面

二、多彩玻纤油毡瓦屋面
