15CJ40-9
建筑防水系统构造（九）
参考图集
使用正版图集
注册积分
年终回报
免费网络课程
11706284
HANNNN
刮开此处上网积分

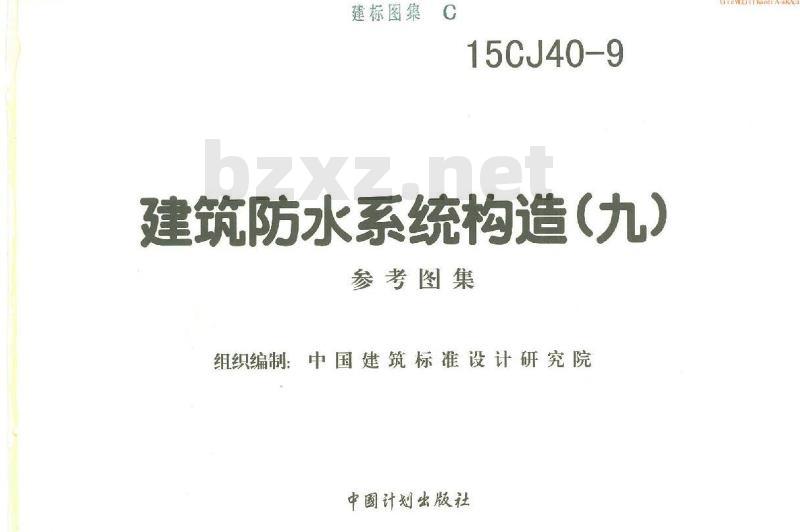

中国建筑标准设计研究院
建标图集
15CJ40-9
建筑防水系统构造（九）
参考图集
组织编制：中国建筑标准设计研究院中國计划出版社
CiiewiYKoeiA-akAca

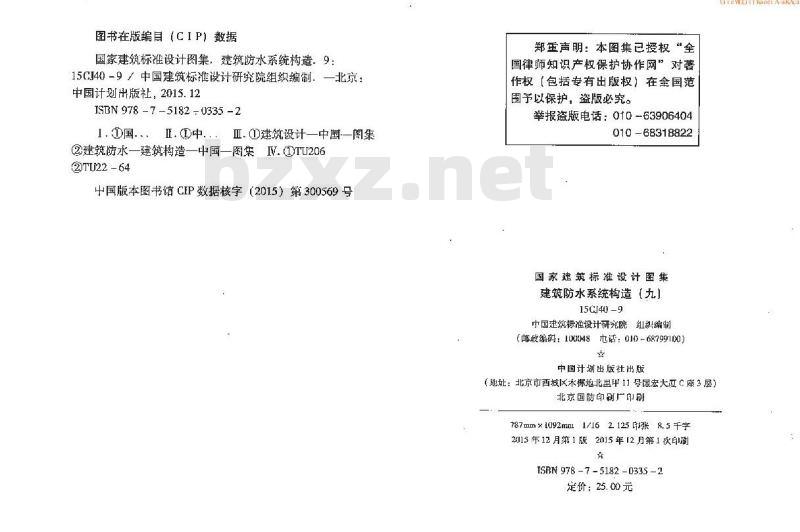

图书在版编目（CIP）数据
国家建筑标准设计图集，建筑防水系统构造9：15CJ40-9中国建筑标准设计研究院组织编制一北京：中国计划出版社，2015.12
ISBN 978 -7-5182 -0335 -2
亚.①建筑设计一中国一图集
②建筑防水一建筑构造一中国一图集IV.(DTU206②)TU22 -64
中国版本图书馆CEP数据核字（2015）第300569号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权【包括专有出版权】在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
建筑防水系统构造【九】
15[40 -9
中国建筑标准设计研究院纠烈编制（邮政编码：10048电话：010-68799100）中国计划出版社出版
（地址：北京市西城区禾爆地北里甲11号凤宏大区座3层）北京国防印别广印刷
787mm×1092mm1/162.125涨张8.5千字2013年12月第1版2015年12月第1次印荆t
ISRN 978 -7 - 5182 -0335 -2
定价：25.00元
CFiewiYYKaoeiAakA
建筑防水系统构造（九）
国家建筑标准设计参考图
中国建筑标准设计研究院有限公司主编单位
北京久审防水材料有限公司
实行日期二〇五年十二月日

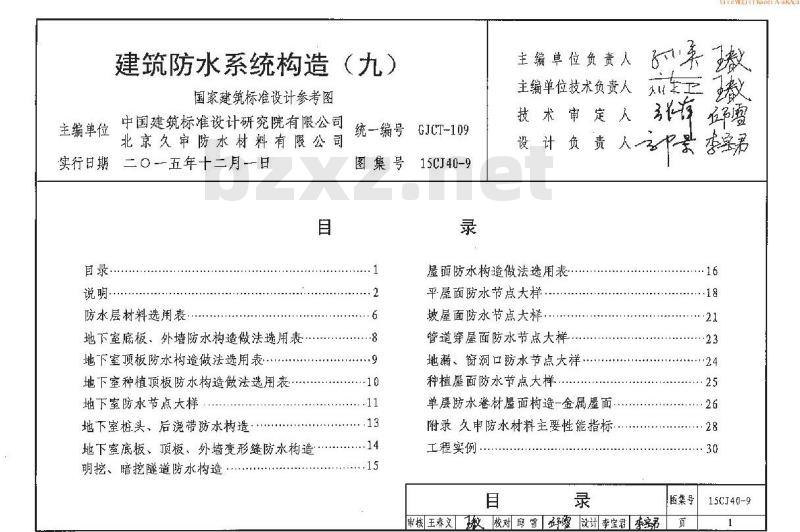

目录·
说明-
防水层材料选闹表
地下室底板、外墙防水构遗做法珠用表·地下室顶板防水构造做法选用表·地下室种植预板防水构造做法选用表地下室防水节点大样
地下室桩头、后浇带防水构造
地下室底板、顶板、外墙变形缝防水构造.明挖、暗挖隧道防水构造
统一编号
图集号
GJCT-109
15CJ40-9
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人景
屋面防水构造做法选用表
平屋面防水节点大样
玻屋面防水节点大样
管道穿屋面防水节点大样
地、窗洞口防水节点大祥．
种植屋面防水节点大样
单层防水卷材屋面构造-金属屋面附录久申防水材料主要性能指标工程实例
审核 王春义教校对脚雪设计李宝李宝GiieWIYYKGoiA-akA
李宝君
图葉号
15CJ40-9

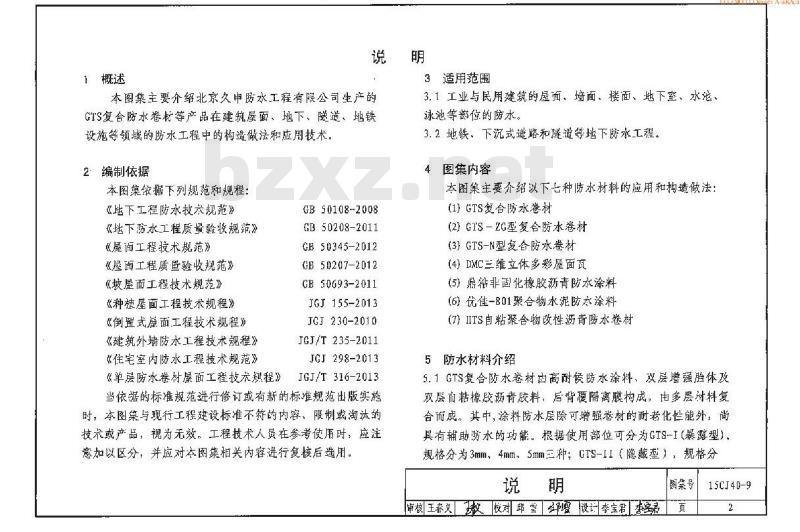

1概述
3适用范围
本图集主要介绍北京久申废水工程有限公司生产的GTS复合防水卷校等产品在建筑屋面、地下、隧道、地铁设施等领域的虏水工程中的构遣做法和应用技术2编制依据
本图集袋据下列规范和规程：
（地下工程防水技术规范》
《地下防水工程质量验收规范》《屋询工程技术规范》
《屋面工程质暨验收规范》
《坡屋面工程技术规范》
《种植屋面工程技术规程》
《倒置式屋面工程技术规程》
《建筑外墙防水工程技术规程》《住宅室内水工程技术规范》
GB 50108-2008
GB 50208-2011
GB 50345-2012
GB 50207-2012
GB 50693-2011
JGJ 155-2013
JGJ 230-2010
JGJ/T 235-2011
JGJ 298-2013
《单层防水卷材屋面工程技术规程》JGJ/T316-2013当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。3.【工业与民用建筑的屋面、境面、楼面、地下室、水范、泳池等部位的废水。
3.2地铁，下沉式道路和麟道等地下陵水工程，图集内容
去图案主要介绍以下七种防求材料的应用和构造做法：(1) GTS复合防水卷材
(2) GTS Z6型复合防水卷材
(3) GTS-N型复合防水卷材
(4) DMC三维立体多彩屋面瓦
(5)鼎粘非固化橡胶沥青防水涂料(6)优佳-801聚合物水泥防太涂料{7]ITS自粘聚合物改性沥青陈水卷材5防水材料介绍
LEWIYIY
5.1 GTS复合防水卷材由高耐候防水涂料，双层磨强胎体及双层自粘橡胶沥青胶料，后背覆隔离膜构成，电多层材料复合而成，其中，涂料防水层除可增卷树的耐考化烂能外，尚具有辅助妨水的功能。根据使用部位可分为GTS-I（暴露型)，规格分为3mm，4mm、5mm三种；GTS-11（隐藏型）：规格分说明
图集号
审核王春义校对邱增设计李宝君页15CJ40-9
eiA-akk
为3mm、4mm两种。GTS复合防水卷材是GTS-I（暴露型）主要用于屋面等部位的防水，GTS-II（隐藏型）主要适用于消防水池、游泳池、地下室底板和地下室顶板等部位的防水。5.1.1GTS-I（暴露型）特点：
（1）用于不上人正置式屋面做法，不需另加保护层，可外露。
(2）GTS具有良好的透气不透水特点，有效的防止由潮湿所产生的起鼓现象。
(3）CTS与混凝土、金属和PVC材料的粘结性好，有效减少窜水现象。
（4）使用热风焊接施工方法，施工过程无需溶剂和燃料、无明火，对环境无污染，搭接可靠。(5）涂层为绿色，其有--定的装饰效果。5.1,2GTS-II（隐藏型）特点：
（1）卷材与混凝土有较强的粘结性，有效防止窜水层的产生。
(2）GTSⅡ具有良好的透气不透水特点，可有效防正由于激湿所产生的起鼓现象。
使用热风焊接施工方法，施工过程无需溶剂和燃料、无、
对环境无污染。
执行标准及物理性能详见附表1a（GTS-I复合CiiewiYvYkaoeiAakAa
防水卷材性能指标）、附表1b（GTS-Il复合防水卷材性能指标）。
5.2GTS一ZG型复合防水卷材由高耐候防水涂料、EVA片材、自粘橡胶沥青胶料、隔离膜组成，EVA片材厚度规格分为0.7mm和1.5mm两种，该材料主要适用于车库顶板、屋面种植屋面的耐根穿刺防水层。
5.2.1特点：
(1）该材料采用物理阻根方式达到阻根效果，从而不会对植物的根系造成破坏，影响植物正常生长。(2）卷材搭接方便，采用预留搭接边进行热风焊接即可(3）其有完好的拉伸强度，耐穿刺等性能。（4）可与混凝土具有良好的粘结性能，有效防止窜水现象
（5）自粘橡胶沥青胶料具有一定的自愈性，EVA片材具有拉伸强度大、收缩率小、耐候、耐高低温及耐庭馆等良好性能。
5.2.2该材料执行标准及物理性能详见附表2.5.3.CTS-N型复合防水卷材。由高耐候防水涂料：增强胎体自粘橡胶源青胶料，隔离膜组成，5.3.1厚度分为1.5mm（复合后1.7mm）、2mm（复合后2.2mm）两种。
5.3.2适用部位：该材料主要适用于地下室和屋面，说明
窗校王春义校对邱雪设计李宝君查要君图集号
15CJ40-9
5. 3. 3 特点：
(1）能与混凝土结构进行很好的粘结，有效防止肇水现象。
（2）上表面涂覆一层高耐候防水涂层，用于地下防水施工中可抵御士壤水分中的酸碱腐蚀。(3)潮湿面和基本平整的基面均可施工。(4)可与聚合物水泥等防水涂料复合使用。5.3.4该材料执行标准及物理性能详见附表3。5.4C三维立体多彩屋面瓦由改性沥育，玻璃纤维毡，高温烧结涂层彩砂及隔离膜复合而成，厚度为3mm、4mm，该材料按施工方法不同分为自粘法和热熔法两类，适用于各种皱垦面防水。
DMC三维立体多彩屋面瓦实景照片5.4.1特点：
(1)装佛性强。有多种立体，花纹图案多祥的外观效果，可与多种风格、多种色彩的建筑饰面相搭配。(2)彩砂覆面材料耐高溢、耐严寒、耐酸碱，抗紫外线、抗老化，可以抵抗各种因素的侵蚀，(3) 防水性能好。
(4)重量轻，施工方便，性价比高。5. 4.2 该材料执行标准及物理性能详见附表4。5.5鼎粘非固化橡胶沥青防水涂料，以优质石油沥青为基料、功能性高分子改性剂及多种添加剂优化制成，常温下呈黏稠状胶体，经加温后黏稠度下降，望现可流动性液体状态。该产品具有长效柔性，可修复细小破损点，具有自愈合的能力。
5. 5. 1 特点:
(1)具有很好的自愈性、密封性：持粘性、流动性、渗透性、螺变性。
(2)与基层粘结牢固，有效防止窜水居的产生，（3）常温和低温环境下均可施工，快速达到粘结强度，（4）施工便利，可选择刮涂或喷涂方式施工，可一次达到设计厚度。
5.5.2该材料执行标准及物理性能详见附表5.5.6优佳-801聚合物水泥防水涂料。以聚丙烯酸乳毅，多种添加剂和粉料组成的双组分水性防水涂料。5.6.1 规格：20kg/桶。
5. 6. 2 特点:
（1）可在潮湿基面施工并与基面粘结牢固。说明
图集号：
审核王春义校对邸雪舒设计李宝君页15CJ40-9
SeiA-akA
(2）无毒无味，无污染、安全环保。(3）与自粘卷材相容性好。
5.6.3该材料执行标准及物理性能详见附表65.7HTS自粘聚合物改性沥青防水卷材。分为聚酯胎类和无胎两类。
5.7.1聚醋胎类防水卷材厚度为2.0mml、3.0mm4.0mm，无胎类防水卷材厚度为1.5mm、2.0mm。5.7.2特点：
(1）与混凝土粘结良好。
(2）根据工程实际情况，可采用湿铺、干铺、空铺施工工艺。
(3）具有很好的延伸性，卷材与卷材粘结力强，自愈性好。
5.7.3该材料执行标准及物理性能详见附表78、附表766设计选用及施工要点
防水材料设计时，应根据不同工程，不同地理位置、气候条件及工程特点，选择相适应的产品。选择时，应遵循以
水工程应洗择耐老化性能好，且其有一定的耐6.1屋面
高温性能的防水材料，非上人屋面防水工程宜选用耐老化性能好，高耐候并可外暴露的防水材料。CiiewiYYKaoeiAakA
6.2地下防水工程应选择刚柔结合，耐蚀，透气率高、耐腐蚀、耳易与上表层相结合的防水材料，地下防水工程宜选用卷材与涂膜复合的防水材料，如GTS复合防水卷材上表面为耐酸碱、耐腐蚀的防水涂料与下表面为自粘橡胶沥青胶料复合而成，上表层材质在混凝土固化的同时，能与上表面紧密结合有效防止窜水层的产生。6.3防水材料选择注意事项：本图集列出了防水材料选用表，选用时建议优先选用。
7其他
7.1本图集中除注明单位者外，其他均以毫米（mm）为单位7.2其他未尽事宜，均应按照国家现行标准执行。7.3本图集根据北京久申防水材料有限公司提供的技术资料编制，图集的解释由该公司负责。8详图索引方法
15CJ40-9
15CJ40-9
防水做法编号
节点构造编号
图集号
审核王春义校对邱雪设计李宝君查品页
15CJ40-9
防水材料适用部位筒介
防水材料名称
GT8复合防水卷过
CTS -ZC型复合防水卷材
GTS-N型复合防水卷材
4DMC三维立体多彩屋面瓦
鼎粘非固化橡胶沥肯防水涂料
优佳-801聚合物水泥防水涂料
IETS自粘聚合物改性沥青脑水卷材造月部位
厨地水
注：1.表守0为种植屋面防水宁的第二造防水层可选用的防水材料，2.①表示位于防水层的上层，②表示位于所水层的下层隧
3.CTS一ZG型复合防水卷对附于种植屋面和池下室种植顶版时：应出其防水卷材应用性能检测报告。索引号
索引号
地下室防水层材料选用表（一级）防水层材料
① 3.0厚GTS-I 复合防水卷材
②1.5厚优佳-801聚合物水泥防水涂料①3.0厚CTS-II复合防水卷材
②1.5厚HTS无胎自光聚合物改性沥青防水卷材① 3. 0厚GTS-II 复合防水卷树②2.0厚鼎粘非固化橡胶沥青防水涂料①1.5厚GTS-N复合防水卷材
②1.5厚优佳-801聚合物水泥防水涂料①1.5原GTS-N复合防水卷材
(②)1. 5厚HTS无胎自粘聚合物改性沥青防水卷材①1.5厚GTS-N复合防水卷材
②2.0厚鼎粘非固化橡胶沥青防水涂料地下室防水层材料选用表（二级）防水层材料
3.0厚GTS-Ⅱ复合防水卷材
防水层材料选用表
审树王春义校对邱需增设调李宝君查图集号bZxz.net
15CJ40-9
种植屋面、地下室种植顶板工程防水层材料选用表索引号
索引号
防水层材料
①3.0厚GTS-ZG型复合防水卷材
②2.0厚优佳-801聚合物水泥防水涂料①3.0厚GTS-7G型复合防水卷材
②2.0厚鼎粘非固化橡胶沥青防水涂料①3.0厚GTS-ZG型复合防水卷材
②3.0厚HTS自粘聚合物改性沥青防水卷材坡屋面防水工程防水层材料选用表（一级）防水层材料
①3.0厚DMC三维立体多彩屋面瓦②1.5厚优佳-801聚合物水液防水涂料①3.0厚DMC三维立体多彩屋面瓦②2.0厚鼎粘非固化橡胶沥青防水涂料3.0厚DMC三维立体多彩屋面瓦
单层防水卷材屋面（金属屋面）防水材料选用表（「级）索引号
防水层材料
I复合防水卷材（用于外暴露）
单层防水卷材屋面
索引号
（金属屋面）防水材料选用表（I级）防水层材料
4.0厚GTS-I复合防水卷材（用于外暴露）索引号
索引号
屋面工程防水层材料选用表（I级）防水层材料
①3.0厚GTS-I复合防水卷材
②1.5厚优佳-801聚合物水泥防水涂料①3.0厚GTS-I复合防衣卷材
②1.5厚HTS无胎自粘聚合物改性沥青防水卷材①3.0厚GTS-I复合防水卷材
②2.0厚鼎粘非固化橡胶沥青防水涂料①1.5厚GTS-N复合防水卷材
②1.5厚优佳-801聚合物水泥防水涂料①1.5厚CTS-N复合防水卷材
②1.5厚HTS无胎自粘聚合物改性沥青防水卷材①1.5厚GTS-N复合防水拳材
②2.0厚鼎粘非固化橡胶沥奇防水涂料屋面工程防水层材料选用表（ⅡI级）防水层材料
4.0厚GTS-I复合防水卷材
注：①表示位于防水层的上层，②表本位于防水层的下层，防水层材料选用表
审核王春文嫩校对邱雪舒设计李宝君李品图葉号
CiiewiYYKoeiA-akA
15C140-9
构造编号
底板1
底板2
底板3
地下室底板防水构造做法选用表简
（卷材与卷材组合
卷材与涂膜组合
（卷材）
构造做法
面层见具体工程
防水钢筋混凝土底板
50厚C20细石混凝土
自粘卷材防水层
自粘卷材防水层
100~150厚C15混凝土垫
层（原浆表面抹平压光）
地基土
面层见具体工程
防水钢筋混凝土底板
50厚C20细石混激土
卷材防水层
涂膜防水层
100~150厚C15混凝土垫
层（原浆表面抹平压光）
地基土
面层见具体工程
防水钢筋混凝土底板
50厚C20细石混凝土
卷材防水层
100~150厚C15混凝土垫
层（原浆表面抹平压光）
地基土
注：底板防水材料采用自粘防水卷材时，不设50厚C20细石混凝土，二级
构造编号
外墙1
外墙2
外墙3
地下室外墙防水构造做法选用表简
（卷材与卷材组合）
(卷材与涂膜组合)
（卷材）
构造做法
2：8灰土分层夯实
保护层或保温层，材料及
厚度见具体工程设计
卷材防水层
4．卷材防水层
5.防水钢筋混凝土外墙
面层见具体工程
1、2：8灰土分层夯实
保护层或保温层，材料及
厚度见具体工程设计
3．卷材防水层
涂膜防水层
防水钢筋混凝土外墙
面层见具体工程
1.2：8灰土分层夯实
保护层或保温层，材料及
厚度见具体工程设计
3.卷材防水层
5.防水钢筋混凝土外墙
6、面层见具体工程
TTeWIYTYKoeiA-aKA
地下室底板、外墙防水构造做法选用表图集号
审核王春义教校对邱雪设讯李宝君页
15CJ40-9
构造编号
顶板1
顶板2
顶板3
地下室顶板防水构造做法选用表构造做法
襄土或面层（按工程设
50~70厚C20细石混激
土保护层（配筋见具体
工程设计）
瑶离层
卷材防水层
5.卷材防水层
（卷材与卷材组合
20厚1：2.5水泥砂浆找
防水钢筋混凝土顶板
1-3同顶板1
卷材防水层
（卷材与涂膜组合)
涂膜防水层
20厚1：2.5水泥砂浆找
防水钢筋混凝土顶板
1~3同顶板1
（卷材）
卷材防水层
20厚1：2.5水泥砂浆找
6.防水钢筋混凝土顶板
注：如混凝土顶板随揭随袜可保证平整度，水泥砂浆找平层可取消。构造编号
顶板4
顶板5
顶板6
（卷材与卷材组合）
构造做法
覆土或面层（按工程设计）
50~70厚C20细石混凝土
土保护层（配筋见具体工
程设计)
保温层（材料、厚度见具
体工程设计)
隔离层
卷材防水层
卷材防水层
20厚1:2.5水泥砂浆找平层
防水钢筋混凝土顶板
1~4同项板4
卷村防水层
涂膜防水层
20厚1:2.5水泥砂浆找平层
防水钢筋混凝土顶板
（卷材与涂膜组合）
1~4同顶板4
XXXXXX
（卷材）
5.卷材防水层
20厚1:2.5水泥砂浆找平层
7.防水钢筋混凝土顶板
地下室顶板防水构造做法选用表审核王春义教校对邱雪设计李宝君CiiewiYYKaoeiAakA
图集号
15CJ40-9
