15CJ64-1 建筑室内防水构造（一）

本图集是以东方雨虹防水技术股份有限公司生产的防水材料在建筑室内工程等的构造做法和应用技术为依据编制的国家建筑标准设计参考图集。图集内容主要包括：说明、产品简介，防水工程材料选用表、各使用部位构造做法及相关节点详图。图集条理清晰、选用方便，能满足设计和施工的需要。该图集适用于卫生间、厨房、阳台、室内游泳池及地面辐射采暖房间等的设计与施工。

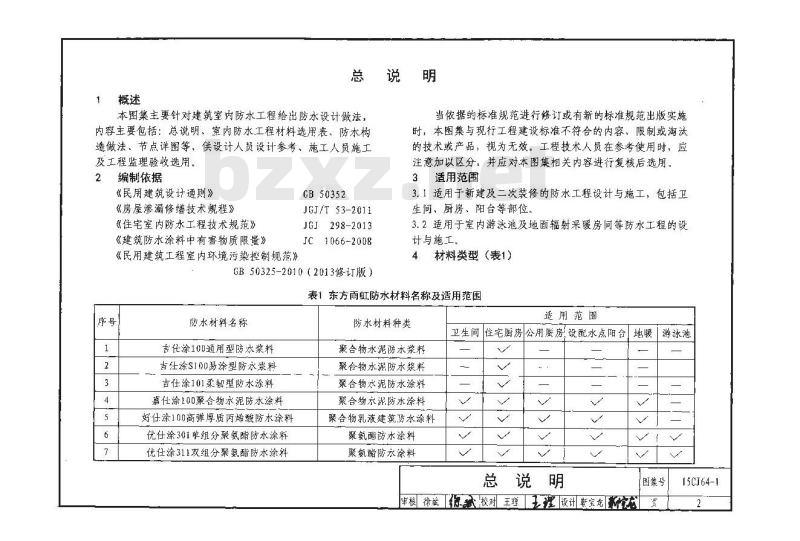

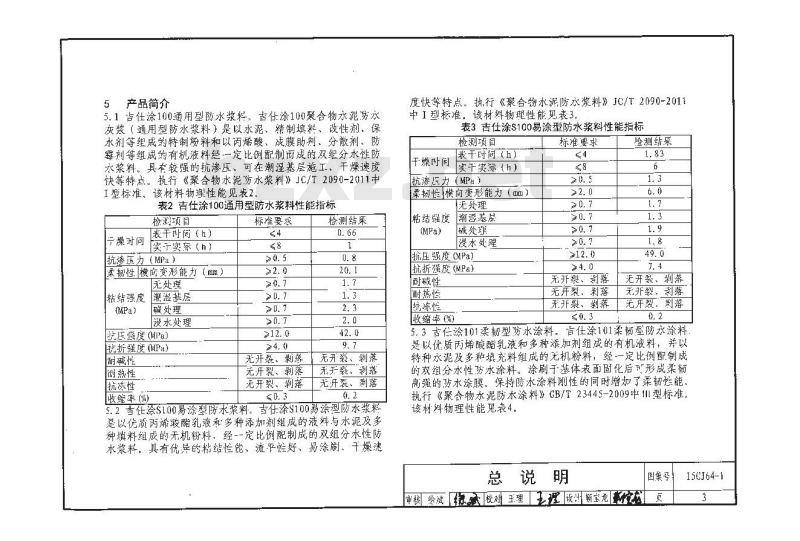

15CJ64-1 建筑室内防水构造（一）参考图集 组织编制：中国建筑标准设计研究院、中国计划出版社 实行日期：二〇一五年十月三十日 【目录】 1. 总说明 2. 防水工程材料选用表 3. 卫生间防水做法 4. 厨房防水做法 5. 厨房、阳台及采暖地板防水做法 6. 游泳池防水做法 7. 卫生间平面构造与截面构造 8. 厨房平面构造与截面构造 9. 卫生间局部降板、地漏、穿楼板管道、过门石及双墙、门口地暖管线、阴角、穿墙管、排水沟、阳台节点及游泳池节点防水构造 1 概述 总说明： 本图集主要针对建筑室内防水工程给出防水设计做法，内容主要包括：总说明、室内防水工程材料选用表、防水构造做法、节点详图等，供设计人员设计参考、施工人员施工及工程监理验收选用。 2 编制依据 - 《民用建筑设计通则》GB 50352-2010（2013修订版） - 《房屋渗漏修技术规程》JGJ/T 53-2011 - 《住宅室内防水工程技术规范》JGJ 298-2013 - 《建筑防水涂料中有害物质限量》JC 1066-2008 - 《民用建筑工程室内环境污染控制规范》GB 50325-2010 （注：当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符合的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。） 3 适用范围 3.1 适用于新建及二次装修的防水工程设计与施工，包括卫生间、厨房、阳台等部位。 3.2 适用于室内游泳池及地面辐射采暖房间等防水工程的设计与施工。 4 材料类型 表1：东方雨虹防水材料名称及适用范围 1. 吉仕涂100通用型防水浆料（聚合物水泥防水浆料）：适用于卫生间、住宅、厨房、公用/展房、设备水点、阳台、地暖、游泳池。 2. 吉仕涂S100易涂型防水浆料（聚合物水泥防水浆料）：适用于卫生间、住宅、厨房、公用/展房、设备水点、阳台、地暖、游泳池。 3. 吉仕涂101柔韧型防水涂料（聚合物水泥防水涂料）：适用于卫生间、住宅、厨房、公用/展房、设备水点、阳台、地暖、游泳池。 4. 嘉仕涂100聚合物水泥防水涂料（聚合物水泥防水涂料）：适用于卫生间、住宅、厨房、公用/展房、设备水点、阳台、地暖、游泳池。 5. 好仕涂100高弹厚质丙烯酸防水涂料（聚合物乳液建筑防水涂料）：适用于卫生间、住宅、厨房、公用/展房、设备水点、阳台、地暖、游泳池。 6. 优仕涂301单组分聚氨酯防水涂料（聚氨酯防水涂料）：适用于卫生间、住宅、厨房、公用/展房、设备水点、阳台、地暖、游泳池。 7. 优仕涂311双组分聚氨酯防水涂料（聚氨酯防水涂料）：适用于卫生间、住宅、厨房、公用/展房、设备水点、阳台、地暖、游泳池。 5 产品简介 5.1 吉仕涂100通用型防水浆料： 吉仕涂100聚合物水泥防水灰浆（通用型防水浆料）是以水泥、精制填料、改性剂、保水剂等组成的特制粉料，和以丙烯酸、成膜助剂、分散剂、防霉剂等组成的有机液料，经一定比例配制而成的双组分水性防水浆料。具有较强的抗渗压、可在潮湿基层施工、干燥速度快等特点。符合《聚合物水泥防水浆料》JC/T 2090-2011 中 I 型标准。 表2：吉仕涂100通用型防水浆料性能指标 - 表干时间：标准 8h / 实际 1h - 抗渗压力：标准 >0.5 MPa / 实际 0.8 MPa - 粘结强度：标准 >0.7 MPa / 实际 1.7 MPa - 抗折强度：标准 >0.7 MPa / 实际 1.3 MPa - 收缩率：标准 <0.3% / 实际 0.2% - 综合表现：无开裂、剥落 5.2 吉仕涂S100易涂型防水浆料： 吉仕涂S100易涂型防水浆料是以优质丙烯酸酯乳液和多种添加剂组成的液料，与水泥及多种填料组成的无机粉料，经一定比例配制成的双组分水性防水浆料。具有优异的粘结性能、流平性好、易涂刷、干燥快等特点。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

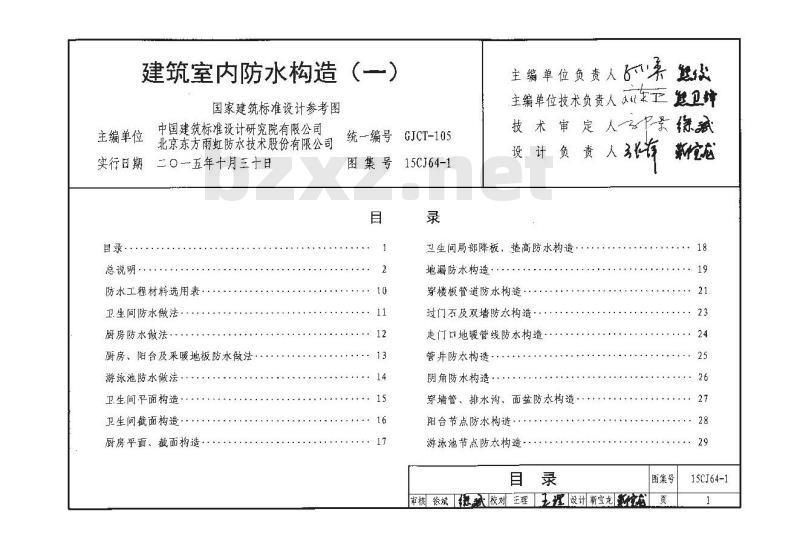

15CJ64-1
目录
总说明
防水工程材料选用表
卫生问防水做法
厨房防水做法
厨房、阳台及采暖地板防水做法
游泳池防水做法
卫生问平面构造
卫生问截面构造
厨房平面、截面构造
卫生间局部降板、垫高防水构造
地漏防水构造
穿楼板管道防水构造
过门石及双墙防水构造
走门口地暖管线防水构造
管井防水构造
阴角防水构造
穿墙管、排水沟、面盆防水构造
阳台节点防水构造
游泳池节点防水构造
