15CJ60-1 纤维增强水泥装饰墙板建筑构造——日吉华墙板系列产品

15CJ60-1《纤维增强水泥装饰墙板建筑构造--日吉华墙板系列产品》是以日吉华装饰纤维水泥墙板（嘉兴）有限公司的纤维增强水泥装饰墙板系列产品在民用建筑、一般工业建筑幕墙和室内外装饰装修工程中的应用技术为依据编制的国家建筑标准设计参考图。 图集内容主要包括：说明、纤维增强水泥装饰墙板幕墙索引图、框栓式纤维增强水泥装饰墙板幕墙、通长挂件式纤维增强水泥装饰墙板幕墙、小挂件式纤维增强水泥装饰墙板幕墙、框栓式纤维增强水泥装饰墙板幕墙加劲肋做法、纤维增强水泥装饰墙板幕墙节能设计计算、日吉华纤维增强水泥装饰墙板型材与辅材、工程实例等。 本图集适用于抗震设防烈度为6～8度及以下地区正常使用环境下的新建、改建和扩建的民用建筑、一般工业建筑幕墙和室内外装饰装修工程的设计与施工。

15CJ60-1 纤维增强水泥装饰墙板建筑构造（日吉华墙板系列产品）参考图集

组织编制：中国建筑标准设计研究院、中国计划出版社
主编单位：中国建筑标准设计研究院有限公司、日吉华装饰纤维水泥墙板（嘉兴）有限公司、北京金易新能源科技发展有限公司
实行日期：二〇一五年六月一日

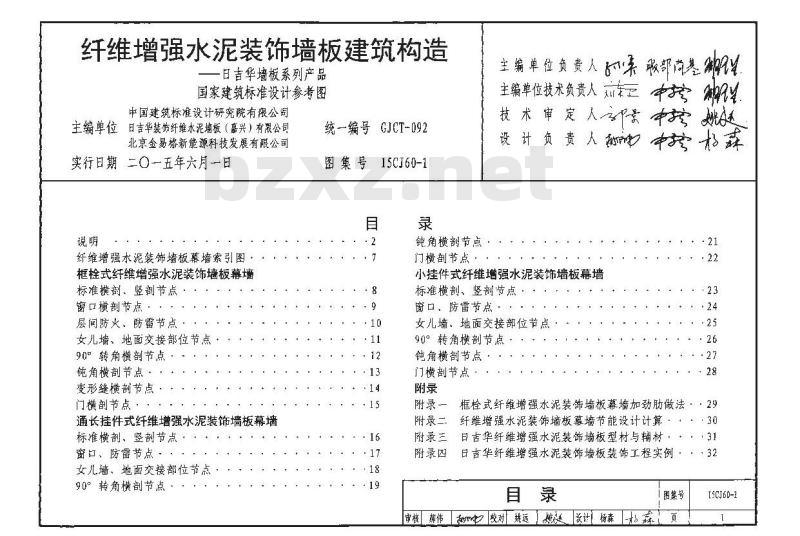

【目录】
1. 框栓式纤维增强水泥装饰墙板幕墙节点（含标准横剖、竖剖、窗口、层间防火防雷、女儿墙与地面交接部位、90°转角、钝角转角、变形缝、门等节点）
2. 通长挂件式纤维增强水泥装饰墙板幕墙节点（含标准横剖、竖剖、窗口、防雷、女儿墙与地面交接部位、90°转角、钝角转角、门等节点）
3. 小挂件式纤维增强水泥装饰墙板幕墙节点（含标准横剖、竖剖、窗口、防雷、女儿墙与地面交接部位、90°转角、钝角转角、门等节点）
4. 附录
- 附录一：框栓式纤维增强水泥装饰墙板幕墙加劲肋做法
- 附录二：纤维增强水泥装饰墙板幕墙节能设计计算
- 附录三：日吉华纤维增强水泥装饰墙板型材与辅材
- 附录四：日吉华纤维增强水泥装饰墙板装饰工程实例

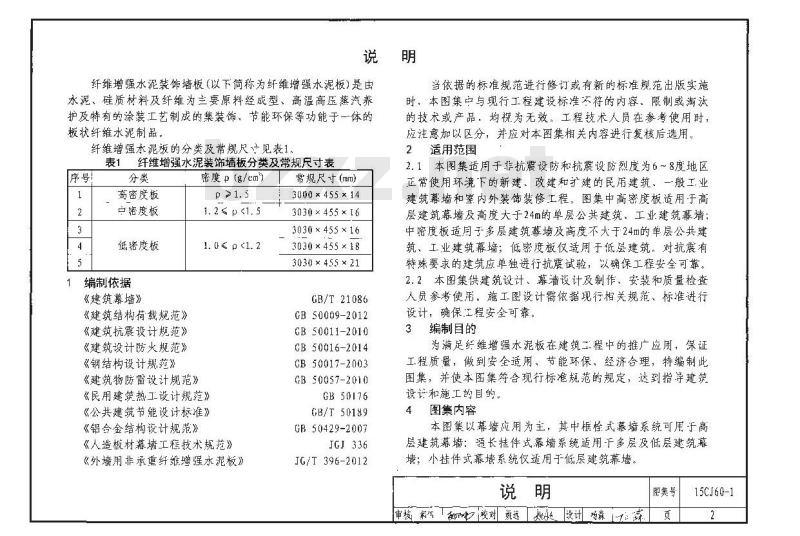

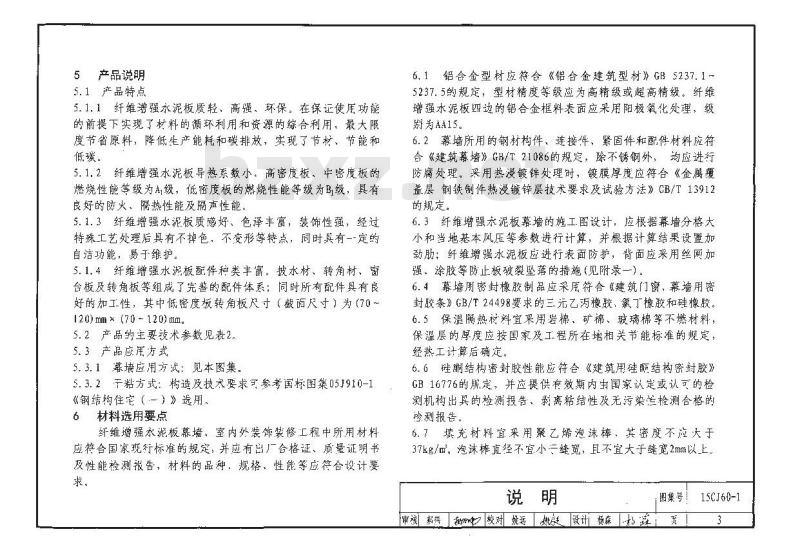

【说明】
纤维增强水泥装饰墙板（以下称为纤维增强水泥板）是由水泥、硅质材料及纤维为主要原料，经成型、高温压蒸汽养护及特有的涂装工艺制成的集装饰、节能环保等功能于一体的板状纤维水泥制品。

表1：纤维增强水泥装饰墙板分类及常规尺寸表
| 分类 | 密度 (g/cm³) | 常规尺寸 (mm) | 编制依据 |
| :--- | :--- | :--- | :--- |
| 高密度板 | ρ > 1.5 | 3000 × 455 × 14 | GB/T 21086, GB 50009-2012 |
| 中密度板 | 1.2 ≤ ρ < 1.5 | 3030 × 455 × 16 / 18 | GB 50011-2010, GB 50016-2014, GB 50017-2003, GB 50057-2010 |
| 低密度板 | 1.0 ≤ ρ < 1.2 | 3030 × 455 × 21 | GB 50176, GB/T 50189, GB 50429-2007, JGJ336, JG/T 396-2012 |

注：当依据的标准规范进行修订或有新的标准规范出版实施时，本图集中与现行工程建设标准不符的内容、限制或淘汰的技术或产品，均视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。

2 适用范围
2.1 本图集适用于非抗震设防或抗震设防烈度为6~8度地区正常使用环境下的新建、改建和扩建的民用建筑、一般工业建筑幕墙和室内外装饰装修工程。
- 高密度板适用于高层建筑幕墙及高度大于24m的单层公共建筑、工业建筑幕墙。
- 中密度板适用于多层建筑幕墙及高度不大于24m的单层公共建筑、工业建筑幕墙。
- 低密度板仅适用于低层建筑。
对抗震有特殊要求的建筑应单独进行抗震试验，以确保工程安全可靠。

2.2 本图集供建筑设计、幕墙设计及制作、安装和质量检查人员参考使用。施工图设计需依据现行相关规范、标准进行设计，确保结构安全可靠。

3 编制目的
为满足纤维增强水泥板在建筑工程中的推广应用，保证工程质量，做到安全适用、节能环保、经济合理，特编制此图集，并使本图集符合现行标准规范的规定，达到指导建筑设计和施工的目的。

4 图集内容
本图集以幕墙应用为主：
- 框栓式幕墙系统可用于高层建筑幕墙；
- 通长挂件式幕墙系统适用于多层及低层建筑幕墙；
- 小挂件式幕墙系统仅用于低层建筑幕墙。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

15CJ60-1
说明
纤维增强水泥装饰墙板幕墙索引图
框栓式纤维增强水泥装饰墙板幕墙
标准横剖、竖剖节点
窗口横剖节点
层间防火、防雷节点
女儿墙、地面交接部位节点
90°转角横剖节点
钝角横剖节点
变形缝横剖节点
门横剖节点
通长挂件式纤维增强水泥装饰墙板幕墙
标准横剖、竖剖节点
窗口、防雷节点
女儿墙、地面交接部位节点
90°转角横剖节点
钝角横剖节点
门横剖节点
小挂件式纤维增强水泥装饰墙板幕墙
标准横剖、竖剖节点
窗口、防雷节点
女儿墙、地面交接部位节点
90°转角横剖节点
钝角横剖节点
门横剖节点
附录
附录一 框栓式纤维增强水泥装饰墙板幕墙加劲肋做法
附录二 纤维增强水泥装饰墙板幕墙节能设计计算
附录三 日吉华纤维增强水泥装饰墙板型材与辅材
附录四 日吉华纤维增强水泥装饰墙板装饰工程实例
