09BSZ1-1 建筑卫生间同层排水系统

华北标 BS 系列专项图集
(原91SB系列)

09BSZ1-1

建筑卫生间同层排水系统

华北地区设备技术专项图集

àá-ãoÜ NNU

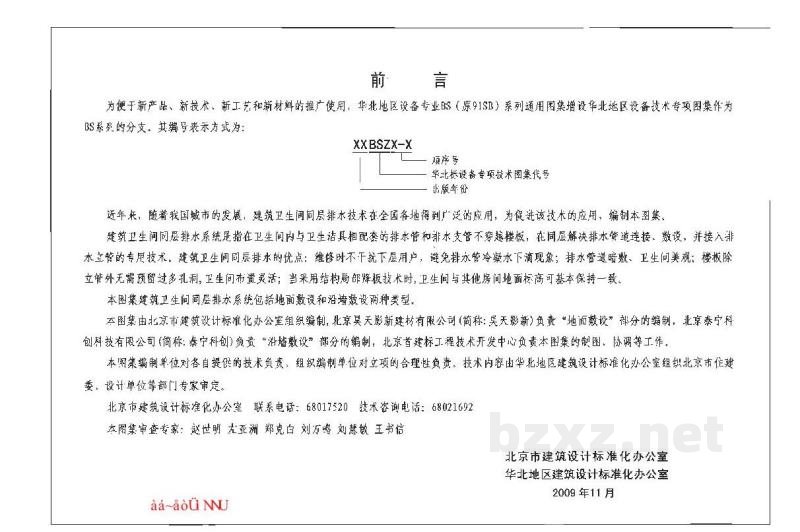

前 言

为便于新产品、新技术、新工艺和新材料的推广应用，华北地区设备专业BS（原91SB）系列通用图集增设华北地区设备技术专项图集作为BS系列的分支。其编号表示方式为：

近年来，随着我国城市的发展，建筑卫生间同层排水技术在各地得到广泛的应用。为促进该技术的应用，编制本图集。

建筑卫生间同层排水系统是指在卫生间内与卫生洁具相配套的排水管及排水支管不穿越楼板，在同层解决排水管道连接、敷设，并接入排水立管的专用技术。建筑卫生间同层排水的优点：维修时不干扰下层用户；避免排水管冷凝水下滴现象；排水管路暗敷，卫生间美观；楼板除立管外无需预留过多孔洞；卫生间布置灵活；当采用结构局部降板技术时，卫生间与其他房间地面标高可基本保持一致。

本图集建筑卫生间同层排水系统包括地漏敷设和沿墙敷设两种类型。

本图集由北京市建筑设计标准化办公室组织编制。北京昊天影新建材有限公司（简称：昊天影新）负责“地面敷设”部分的编制；北京泰宁科创科技有限公司（简称：泰宁科创）负责“沿墙敷设”部分的编制；北京首建标工程技术开发中心负责本图集的制图、协调等工作。

本图集编制单位对各自提供的技术负责，组织编制单位对立项的合理性负责。技术内容由华北地区建筑设计标准化办公室组织北京市住建委、设计单位等部门专家审定。

北京市建筑设计标准化办公室 联系电话：68017520 技术咨询电话：68021692

本图集审查专家：赵世明 太亚洲 郑克白 刘方鸣 刘慧敏 王书信
