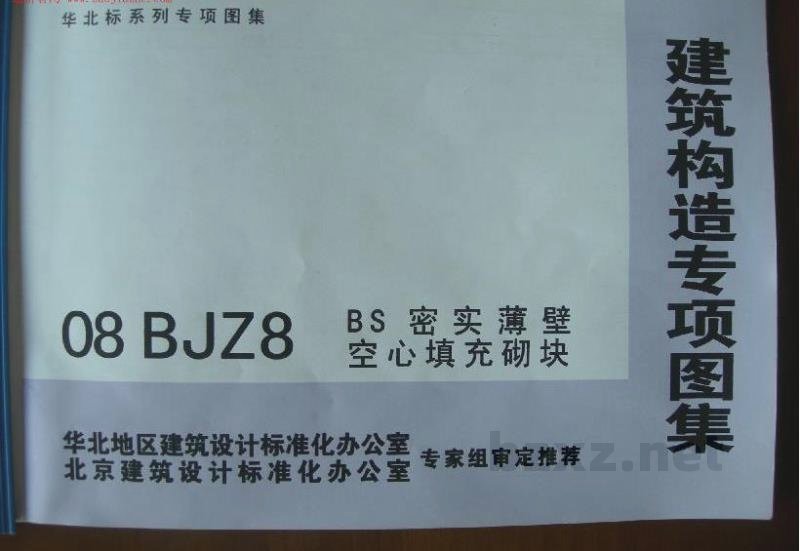

08BJZ8 BS密实薄壁空心填充砌块

华北标系列专项图集

建筑构造专项图集

08BJZ8 (专项技术图集)

BS密实薄壁空心填充砌块

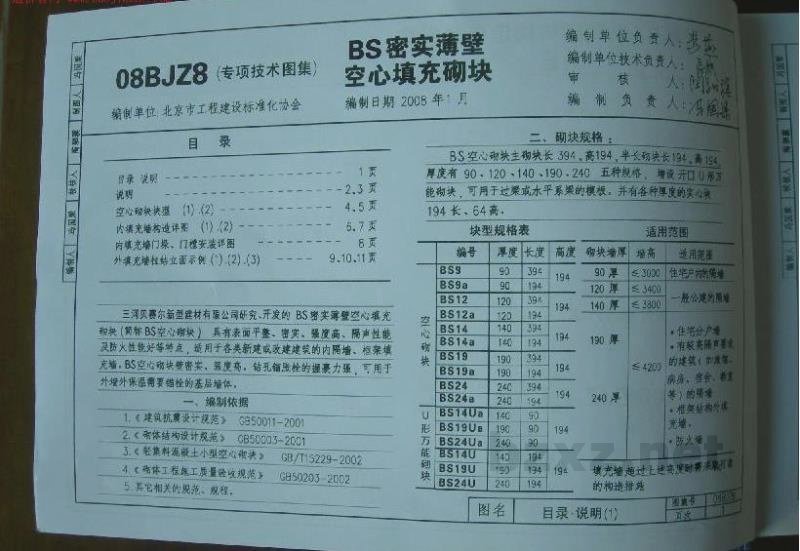

目 录

二河贝赛尔新型建材有限公司研究、开发的BS密实薄壁空心填充砌块（简称：BS空心砌块）具有表面平整，密实，强度高，隔声性能及防火性能好等特点。适用于各类新建或改建建筑的内隔墙，框架填充墙。BS空心砌块致密度高，强度高等，钻孔锚固性极强，可用于外墙外保温需要做栓的基层墙体。

一、编制依据

1.《建筑抗震设计规范》 GB50011-2001

2.《砌体结构设计规范》 GB50003-2001

3.《轻集料混凝土小型空心砌块》 GB/T15229-2002

4.《砌体工程施工质量验收规范》 GB50203-2002

5.其它相关的规程、标准。

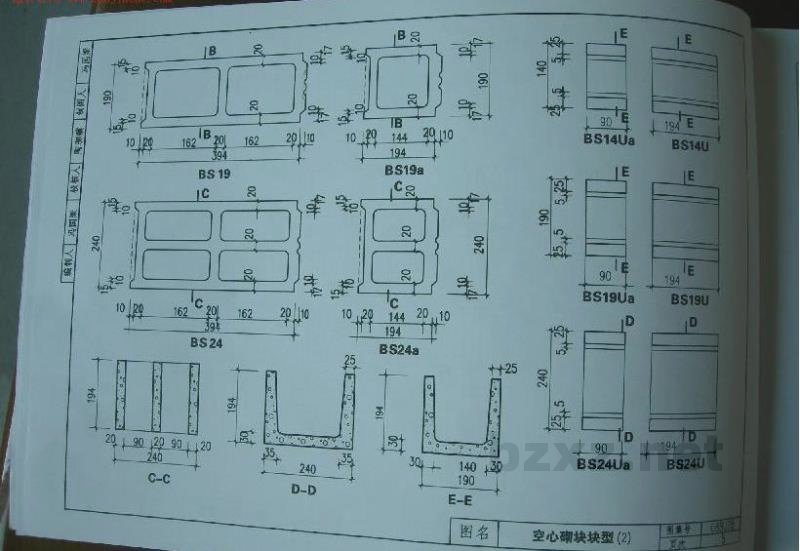

二、砌块规格：

BS空心砌块主砌块长 394，高194，半长砌块长 194，高194，

厚度有 90、120、140、190、240 五种规格。增设开口U形方

能砌块，可用于过梁或水平系梁的模板，并有各种厚度的空心长

194 长、64高。

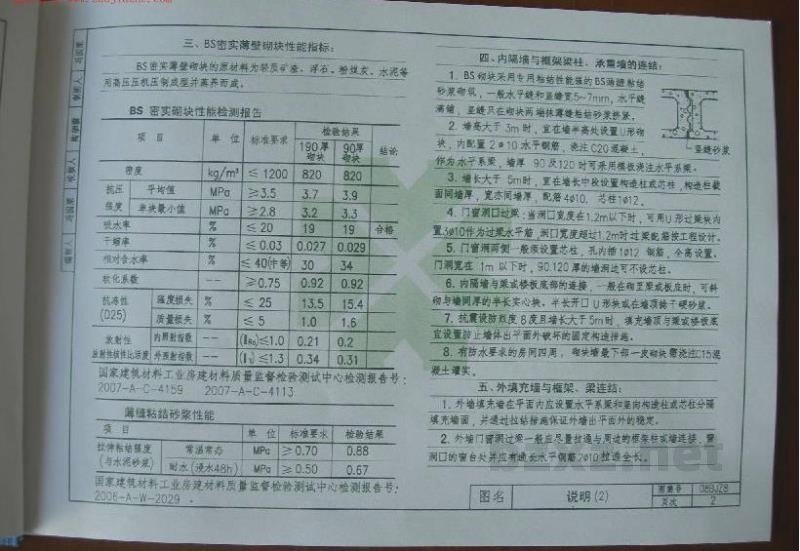

三、BS密实薄壁砌块性能指标：

BS 密实薄壁砌块的原材料为轻页岩渣、煤石、粉煤灰、水渣等高压压机制成型并蒸养而成。

BS 密实砌块性能检测报告

国家建材材料工业房建材料质量监督检验测试中心检测报告号：2007-A-C-4159    2007-A-C-4113

蒸压硅砂梁性能

国家建材材料工业房建材料质量监督检验测试中心检测报告号：2008-A-W-2029。

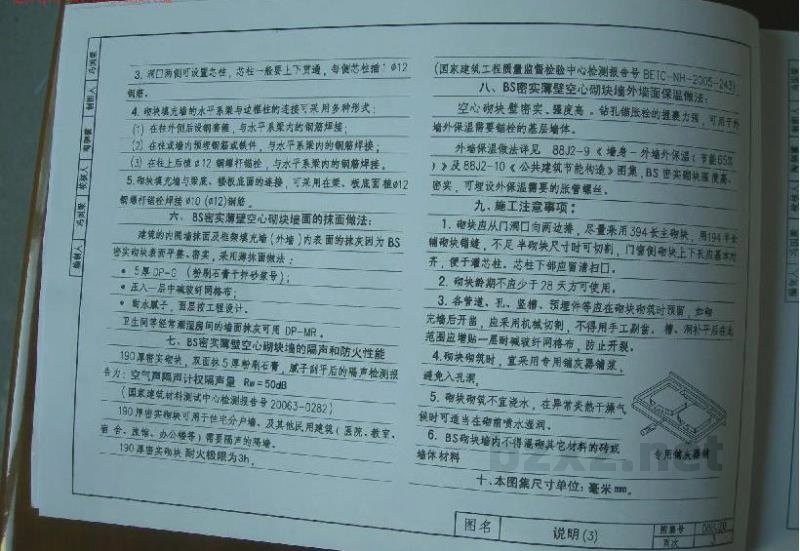

四、内隔墙与框架梁柱、承重墙的连结：

1. BS砌块采用专用粘结性能强的BS薄壁硅砂砂浆砌筑，一般水平缝和立缝宽5~7mm，水平缝满铺，竖缝只在砌块两端抹薄层硅砂浆挤紧。
2. 墙高大于3m时，宜在墙身中部设置L形或T形配筋2φ10水平钢筋，浇注C20混凝土。作为水平系梁，墙厚90及120时可采用模压浇注水平系梁。
3. 墙长大于5m时，应在墙长中设构造物连柱或芯柱，构造性竖向同墙厚，宽亦同墙厚，配筋4φ10，芯柱1φ12。
4. 门窗洞口过梁：当洞口宽度在1.2m以下时，可用L形拉条内加3φ10作为过梁水平筋；洞口宽度超过1.2m时应需配钢筋工程设计。
5. 门窗洞两侧一般应设置芯柱，孔内插1φ12钢筋，全长设置。门洞宽在1m以下时，90、120厚的墙两边可不设芯柱。
6. 内隔墙与框架或板底顶部的连接，一般在砌至梁或板底时，可利用砖与墙同厚的半块实心砖、半长开U形砂浆在墙项填平砂砂浆。
7. 抗震设防烈度8度且墙长大于5m时，填充隔墙与框架梁底部应设置防止墙体出于室外破坏的固定构造措施。
8. 有防水要求的房间四周，砌块墙最下第一皮砌块需浇注C15混凝土墙基。

五、外墙充填与框架、梁连接：

1. 外墙填充墙在平面内应设置水平系梁和竖向构造柱或芯柱分隔填充墙面，并通过拉结措施保证外墙出平面的稳定。
2. 外墙上门窗洞口一般应尽量拉通与周边的框架柱或墙连接，窗洞口的窗台处并应有通长水平钢筋2φ10拉通全长。

图号：GSKJZ8    页数：2
