15CJ40-7 建筑防水系统构造（七）

15CJ40-7《建筑防水系统构造（七）》国家建筑标准设计参考图集，主要介绍北京宇阳泽丽防水材料有限责任公司生产的湿铺/预铺渗透反应型自粘防水卷材系列、顽石家庭防水产品系列、CBS工程应用防水卷材/片材系列、CBS工程应用防水涂料 系列、CBS金属屋面防水产品系列、CBS配套胶粘剂及密封材料。适用于建筑的屋面、墙面、楼面、地下室、水池、游泳池等各部位的防水,也可用于地铁、下沉式道路和隧道等地下防水工程。 图集主要包括说明、材料性能表、做法选用表、构造节点详图等内容。 图集主要介绍以下十一种防水材料的应用和构造做法： ⑴ CBS-ZL818 高分子自粘胶膜防水卷材； ⑵ CBS-ZL812 渗透反应型高分子交叉膜自粘防水卷材； ⑶ CBS-ZL815 湿铺渗透反应型高聚物改性沥青自粘防水卷材； ⑷ CBS-ZL816 渗透反应型高分子自粘胶膜防水卷材； ⑸ CBS-ZL817 预铺渗透反应型高聚物改性沥青自粘防卷材； ⑹ CBS-ZL213 喷涂速凝橡胶沥青防水涂料； ⑺ CBS-ZL206 非固化橡胶沥青防水涂料； ⑻ CBS-ZL915 聚氯乙烯(PVC)防水卷材； ⑼ CBS-ZL918 热塑性聚烯烃（TPO)防水卷材; ⑽ CBS-ZL615 耐根穿刺防水卷材; ⑾ CBS-ZL810 自粘聚合物改性沥青防水卷材。

15CJ40-7 建筑防水系统构造（七） 参考图集

组织编制：中国建筑标准设计研究院
出版：中国计划出版社
实行日期：二〇一五年五月一日

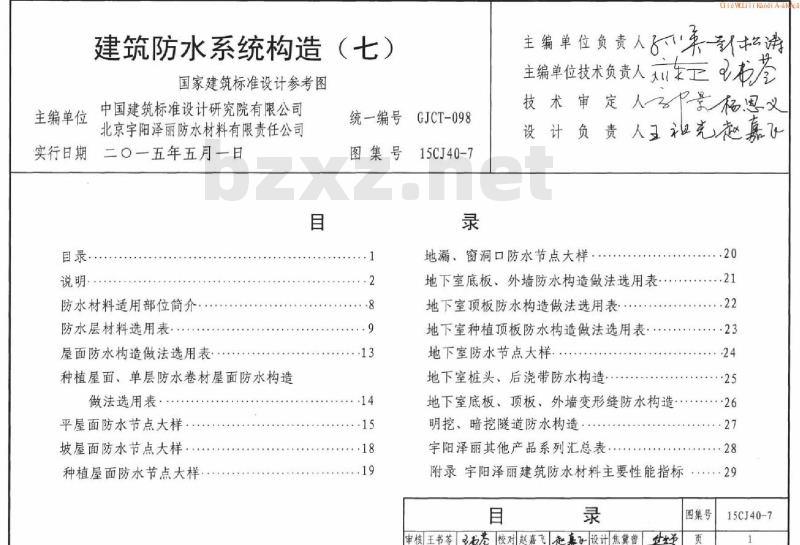

目录：
- 说明
- 防水材料适用部位简介
- 防水层材料选用表
- 屋面防水构造做法选用表
- 种植屋面、单层防水卷材屋面防水构造做法选用表
- 平屋面防水节点大样
- 坡屋面防水节点大样
- 种植屋面防水节点大样
- 地漏、窗洞口防水节点大样
- 地下室底板、外墙防水构造做法选用表
- 地下室顶板防水构造做法选用表
- 地下室种植顶板防水构造做法选用表
- 地下室防水节点大样
- 地下室桩头、后浇带防水构造
- 地下室底板、顶板、外墙变形缝防水构造
- 明挖、暗挖隧道防水构造
- 宇阳泽丽其他产品系列汇总表
- 附录：宇阳泽丽建筑防水材料主要性能指标

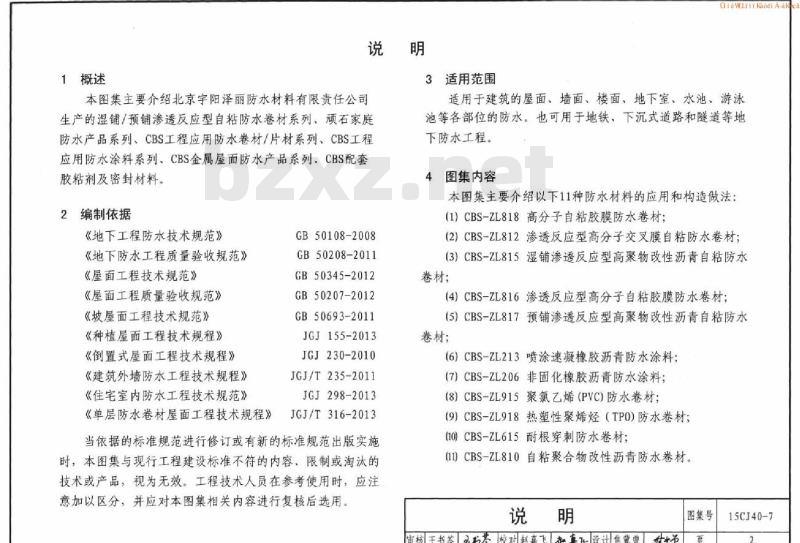

1 概述

1.1 说明
本图集主要介绍北京宇阳泽丽防水材料有限责任公司生产的湿铺/预铺渗透反应型自粘防水卷材系列、顽石家庭防水产品系列、CBS工程应用防水卷材/片材系列、CBS工程应用防水涂料系列、CBS金属屋面防水产品系列、CBS配套胶粘剂及密封材料。

1.2 适用范围
适用于建筑的屋面、墙面、楼面、地下室、水池、游泳池等各部位的防水。也可用于地铁、下沉式道路和隧道等地下防水工程。

2 编制依据
- 《地下工程防水技术规范》GB50108-2008
- 《地下防水工程质量验收规范》GB50208-2011
- 《屋面工程技术规范》GB50345-2012
- 《屋面工程质量验收规范》GB50207-2012
- 《坡屋面工程技术规范》GB50693-2011
- 《种植屋面工程技术规程》JGJ155-2013
- 《倒置式屋面工程技术规程》JGJ230-2010
- 《建筑外墙防水工程技术规程》JGJ/T235-2011
- 《住宅室内防水工程技术规范》JGJ298-2013
- 《单层防水卷材屋面工程技术规程》JGJ/T316-2013
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容，限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。

4 图集内容
本图集主要介绍以下11种防水材料的应用和构造做法：
（1）CBS-ZL818高分子自粘胶膜防水卷材；
（2）CBS-ZL812渗透反应型高分子交叉膜自粘防水卷材；
（3）CBS-ZL815湿铺渗透反应型高聚物改性沥青自粘防水卷材；
（4）CBS-ZL816渗透反应型高分子自粘胶膜防水卷材；
（5）CBS-ZL817预铺渗透反应型高聚物改性沥青自粘防水卷材；
（6）CBS-ZL213喷涂速凝橡胶沥青防水涂料；
（7）CBS-ZL206非固化橡胶沥青防水涂料；
（8）CBS-ZL915聚氯乙烯（PVC）防水卷材；
（9）CBS-ZL918热塑性聚烯烃（TPO）防水卷材；
（10）CBS-ZL615耐根穿刺防水卷材；
（11）CBS-ZL810自粘聚合物改性沥青防水卷材。

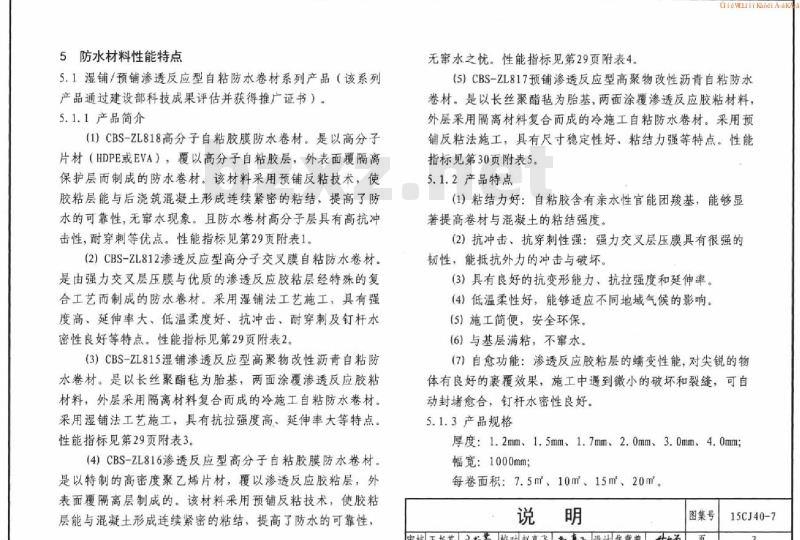

5 防水材料性能特点

5.1 湿铺/预铺渗透反应型自粘防水卷材系列产品（该系列产品通过建设部科技成果评估并获得推广证书）。

5.1.1 产品简介
（1）CBS-ZL818高分子自粘胶膜防水卷材：是以高分子片材（HDPE或EVA）覆以高分子自粘胶层，外表面覆隔离保护层而制成的防水卷材。该材料采用预铺反粘技术，使胶粘层能与后浇筑混凝土形成连续紧密的粘结，提高了防水的可靠性，无水现象。且防水卷材高分子层具有高抗冲击性、耐穿刺等优点。
（2）CBS-ZL812渗透反应型高分子交叉膜自粘防水卷材：是由强力交叉层压膜与优质的渗透反应胶粘层经特殊的复合工艺而制成的防水卷材。采用湿铺法工艺施工，具有强度高、延伸率大等特点。
