14CJ58
富粘地下防水构造
一机械咬合式预铺防水卷材系统参考图集
中国建筑标准设计研究院

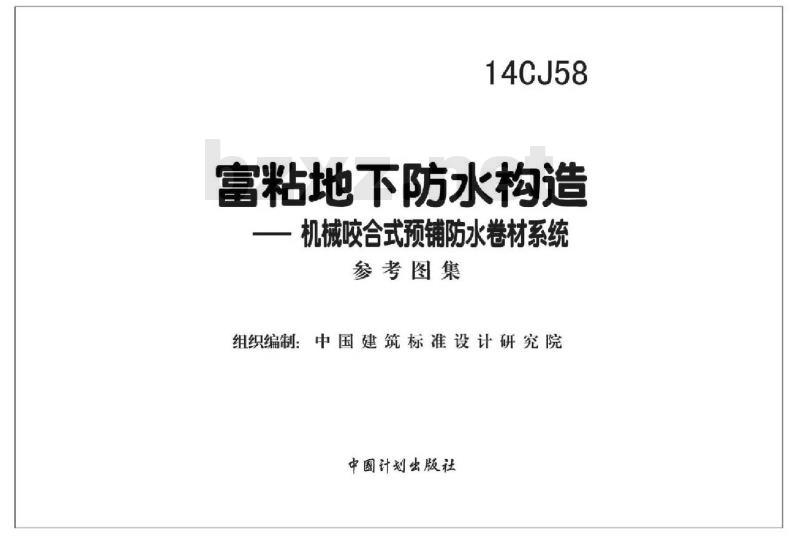

14CJ58
富粘地下防水构造
一机械咬合式预铺防水卷材系统参考图集
组织编制：中国建筑标准设计研究院中國计划出版社

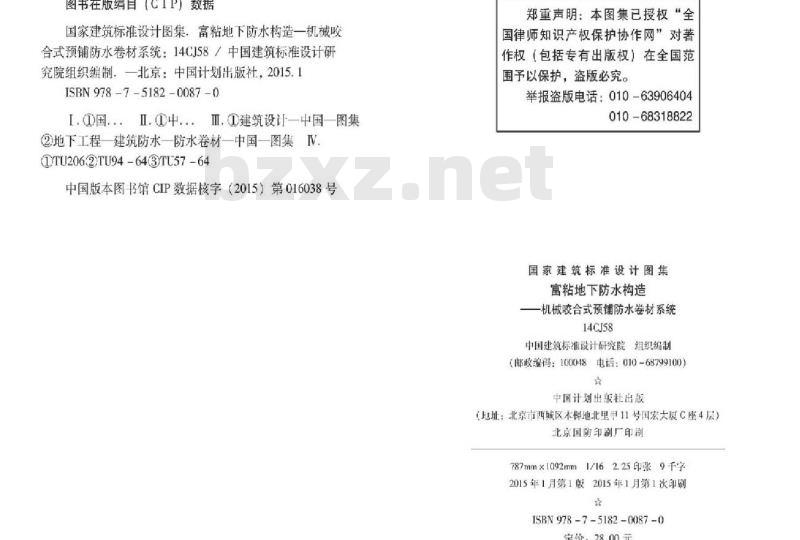

图书在版编目（CIP）数据
国家建筑标准设计图集富粘地下防水构造一机械咬合式预铺防水卷材系统：14CJ58中国建筑标准设计研究院组织编制：一北京：中国计划出版社，2015.1ISRN978-7-5182-0087-0
I.?国.·I.中...Ⅲ.①建筑设计一中国一图集②地下工程一建筑防水一防水卷材一中国一图集龙1TU206.2)TU94-643TL57-64
中国版本图书馆CIP数据核字（2015）第016038号郑重声明：本图集已授权“全
国律师知识产权保护协作网对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
富粘地下防水构造
一机械咬合式预铺防水卷材系统14CJ58
中国建筑标准设计研究院组织缩制（邮政编码：100048电话：010-68799100）中国计划出版社出版
（电址：北京市西城区本梯地北里中11号国宏大厦C座4层）北京国防印刷厂印刷
787mm×1092mm1/162.25印张9千字2015年1月第1版2015年1月第1次印刷ISBN978-7-5182-0087-0
定价：28.00元

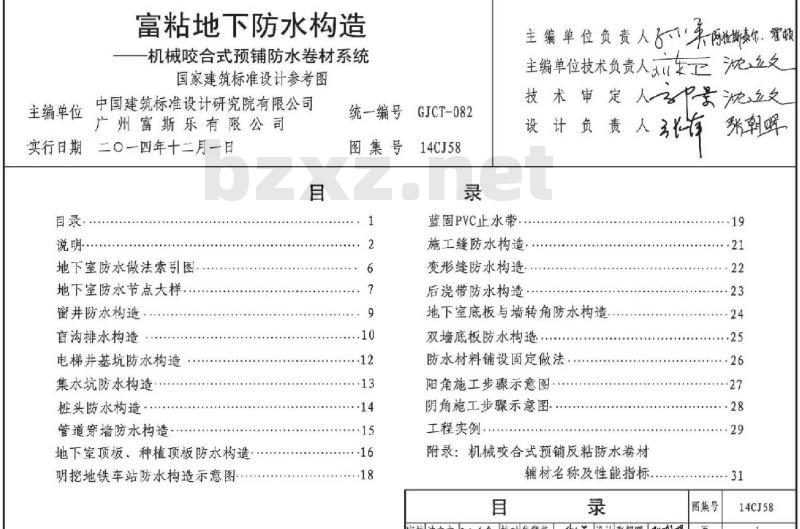

主编单位
富粘地下防水构造
机械咬合式预铺防水卷材系统
国家建筑标准设计参考图
中国建筑标准设计研究院有限公司广州富斯乐有限公司
实行日期
1二0一四年十二月一日
说明·
地下室防水做法索引图
地下室防水节点大样
窗井防水构造
盲沟排水构造
电梯井基坑防水构造
集水坑防水构造
桩头防水构造··
管道穿墙防水构造
地下室顶板、种植顶板防水构造明挖地铁车站防水构造示意图
统一编号
图集号
GJCT-082
14CJ58
蓝固PVC止水带
主编单位负责人美丙拉斯泰作.霍顿主编单位技术负责人沈
技术审定人景
设计负责人系
施工缝防水构造
变形缝防水构造
后浇带防水构造
地下室底板与墙转角防水构造
双墙底板防水构造
防水材料销设固定做法
阳角施工步骤示意图
阴角施工步骤示意图
工程实例·
附录：机械咬合式预铺反粘防水卷材辅材名称及性能指标
审核沈立文友校对焦冀普型设计张朝晖养朝鲜·21
图集号
14CJ58

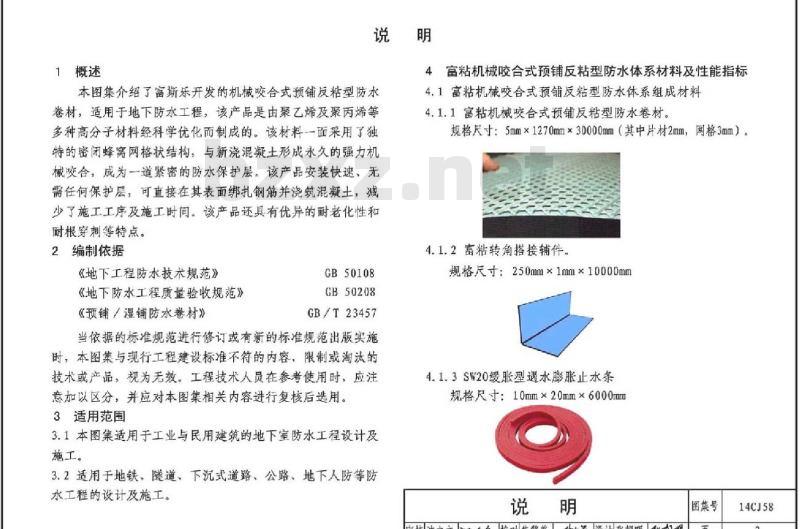

1概述
4富粘机械咬合式预铺反粘型防水体系材料及性能指标本图集介绍了富斯乐开发的机械咬合式预铺发粘型防水卷材，适用于地下防水工程，该产品是由聚乙烯及聚丙烯等多种高分子材料经科学优化而制成的。该材料一面采用了独特的密闭蜂窝网格状结构，与新浇混凝土形成永久的强力机械咬合，成为一道紧密的防水保护层，该产品安装快速，无需任何保护层，可直接在其表面绑扎钢筋并浇筑混凝土，减少了施工工序及施工时间。该产品还具有优异的耐老化性和耐根穿刺等特点。
2编制依据
《地下工程防水技术规范》
《地下防水工程质量验收规范》《预铺/湿铺防水卷材》
GB50108
GB50208
GB/T23457
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容，限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。3适用范围
3.1本图集适用于工业与民用建筑的地下室防水工程设计及施工。
3.2适用于地铁，隧道，下沉式道路，公路、地下人防等防水工程的设计及施工。
4.1富粘机械咬合式预铺反粘型防水体系组成材料4.1.1富粘机械咬合式预销反粘型防水卷材。规格尺寸：5mm×1270mmx30000mm（其中片材2mm，网格3mm），4.1.2富粘转角搭接辅件，
规格尺寸：250mm×1mm×10000mm4.1.3SW20缓胀型遇水膨胀止水条规格尺寸：10mm×20mm×6000mm说明
图集号
14CJ58
宜核沈立文沈女校对焦冀首世设计张朝晖张朝鲜质
4.1.4蓝固PVC止水带
规格尺寸：250mm×15mm×12000mm外贴式RS250
中埋式W250
4.1.5预成型转角粘结片。
阳角粘结片
4.1.6蓝固注射软管止水带，
片高125mm
外贴式RR250
中埋式H250
阴角粘结片
4.1.7富粘SHEETDRAIN排水板8mm厚，1.1m×25m/卷4.1.8EP300亲水性环氧桩帽灌浆：27.3kg/袋4.1.9MS600聚氨酯密封胶：380ml/管。4.1.10双组分WCS枪注级聚密封剂：600ml/管4.1.11DS双面搭接条：1.5mm×200mm×10000mm。4.1.12成品管道套管：中160Φ110.4.1.13富粘TP0耐根穿刺防水卷材：1.5mm×2100mm×25000mm。4.1.14富粘1500XL自粘性防水卷材：1.5mm×1000mm×20000mm。4.2富粘机械咬合式预铺反粘型防水卷材防水体系4.2.1富粘机械咬合式预铺反粘型防水卷材防水体系组成钢筋混爆土
机械咬合式预铺反粘
型防水卷材
富粘防水体系示意图
4.2.2富粘机械咬合式预铺反粘型防水卷材的连接机械咬合式预铺
反粘型防水卷材
777777
DS双面搭接条
图集号
审核沈立文浓卖校对焦冀首世设计张朝晖张朝啤贝
14CJ58
4.3富粘防水卷材材料性能指标（见下表）富粘机械咬合式预铺反粘型防水卷材性能指标序号
拉力（N/50mm）
钉杆撕裂强度（N）
冲击性能
静态荷裁
耐热性
低温弯折性
防窜水性
无处理
水泥粉污染表面
与后浇混凝土剥离强度（N/mm）泥沙污染表面
紫外线老化
热老化
与后浇混凝土浸水后剥离强度（N/mm）拉力保持率（%）
热老化（70C，168）
热稳定性
伸长率保持率（%）
低温弯折性
尺寸变化（%）
不透水性（0.3MPa：120min）
注：本表数据为国家建筑材料工业建筑防水材料产品质监督检验测试中心检验报告（编号2013W09086）：《预铺/湿铺防水卷材》
CB/T23457
标准规定
≥400
直径（10±0.1）mm，无渗漏
20kg，无渗漏
70℃，
2h无位移、流清、滴落
-25C，无裂纹
0.6MPa不窜水
-23℃，无裂纹
无起皱、滑动，流消
不透水
检验结果
直径（10±0.1）mm，无渗漏
20kg，无渗漏
2h无位移、流滴、滴落
70℃，
-25℃，无裂纹
0.6MPa，不窄水
-23℃，无裂纹
无起皱、滑动、流消
不透水
图集号
官核沈立文沈血文校对焦冀普查设计张朝晖殊朝晖页
14CJ58
4.4机械咬合式预铺反粘型防水卷材的特点及优势4.4.1无窜水路径：当卷材由于外物造成破损，其防窜水路径式网状设计会防止卷材与混凝土之间出现第水路径4.4.2强力机械结合：独特网状设计为新浇混凝土提供了强力机械结合。
4.4.3与结构混凝土的永久性结合：即使地基出现沉降，该防水卷材能够保持与混凝土结构层紧密连接在一起，确保防水性。
4.4.4无需卷材保护：富粘防水卷材是由高强度的聚7烯和聚内烯混合而成的，该材料有极高的抗穿刺能力，可以在表面直接铺设结构钢筋并进行混凝土浇筑：不需要卷材混凝土保护层
5其他
5.1为了查看方便，本图集采用如下图示相关卷材及搭接附件！7表示宫粘机械咬合式防水卷材
表示其他防水老材
表示预成型转角搭接辅件
5.2本图集中除注明单位者外：其他均以毫米（mm）为单位。5.3其他未尽事宜，均应按照国家现行标准执行。5.4本图集根据富斯乐公司提供的技术资料编制，图集的解释由该公司负责。
6详图索引方法
详图编号
14CJ58
详图页次
14CJ58
构遗法素引号
一详图页次
图集号
审核沈立文沈女校对焦冀首世场设计张朝晖禁朝晖页
14CJ58
地下室防水做法索引图
审核沈立文沈卖校对焦冀普设计张朝晖张朝鲜图集号
14CJ58
外墙面层
外墙外保温见具体设计
附加防水层
高度至距室外地坪500
散水见具体工程
见具体工程设计
机械咬合式预铺
反粘型防水卷材
素土回填
分层夯实
迎水面2：8灰土分层夯实
地基土
富粘1500XL自粘
防太卷材
保护板
水泥砂浆导角
地基土
地下室防水节点大样
SW20缓胀型遇
水膨胀止水条
机械咬合式预铺
反粘型防水卷材
图集号
宜核沈立文沈文校对焦冀普世设计张朝晖禁朝晖页
14CJ58
挡土桩、护坡椎、
地下连系墙
在铺设机械咬合式预铺反粘型
防水卷材前在排桩挡土墙表面
喷射混凝土，以实现连续的墙面蓝固PVC止水带-W250
地基土
富粘转角搭接辅件
机械咬合式预铺
反粘型防水卷材
挡土桩、护坡桩、地下连系墙围护结构机械咬合式预辅
反粘型防水卷材
40宽富粘转角密封剂
预成型转角
搭接辅件
地下室防水节点大样
审核 沈立文地女校对焦翼普世设计张朝晖禁朝啤图集号
14CJ58
采光翘设计见具体工程
附加2厚聚氨
酯防水涂料
散水见具体工程
室外地坪标高
排水管
排入室外排水系统
迎水面
机械咬合式预铺
反粘型防水卷材
密封胶
地基土
富粘防水卷材
窗井底板与地下室底板同一标高采光棚设计见具体工程
附加2厚聚氮
酯防水涂料
散水见具休工程免费标准bzxz.net
室外地坪标高
机械咬合式预铺
反粘型防水卷材
迎水面
密封胶
机械咬合式预铺
反粘型防水卷材
排入室内排
水系统或采
用强排系统
窗井底板与地下室底板不在同一标高窗井防水构造
审核沈立文浓女校对焦冀普世设计张朝晖张潮鲜图菜号
14CJ58
