14CJ59
丁基自粘防水材料建筑构造
“水貂”反应性丁基橡胶自粘防水卷材参考图集
中国建筑标准设计研究院
14CJ59
丁基自粘防水材料建筑构造
—“水貂”反应性丁基橡胶自粘防水卷材参考图集
组织编制：中国建筑标准设计研究院中國计划出版社

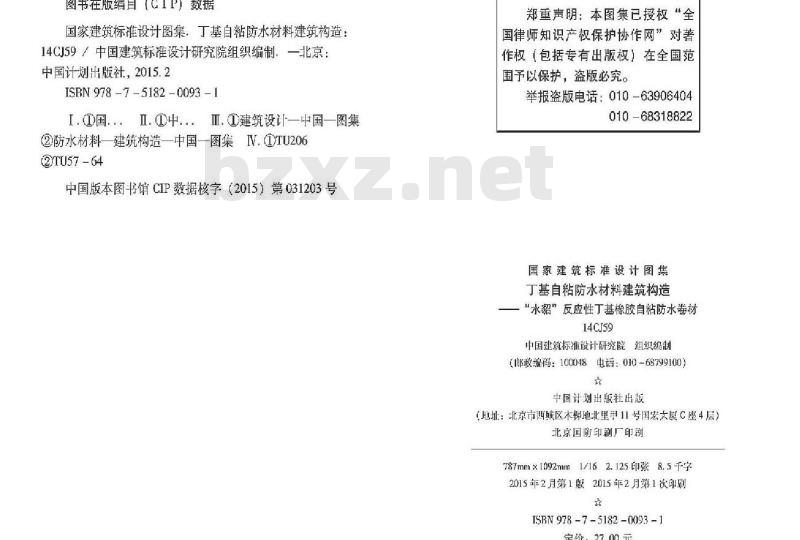

图书在版缩目（CIP）数据
国家建筑标准设计图集：丁基自粘防水材料建筑构造：14CJ59/中国建筑标准设计研究院组织编制，一北京中国计划出版社，2015.2
ISRN 978 -7 -5182 - 0093 -1
I.国．．I.D中..．亚.D建筑设中国一图集②防水材料一建筑构造一中国一图集IV.1TU2062TU57 - 64
中国版本图书馆CIP数据核字（2015）第031203号郑重声明：本图集已授权“全
国律师知识产权保护协作网对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
丁基自粘防水材料建筑构造
一“水貂”反应性丁基橡胶自粘防水卷材14CJ59
中国建筑标准设计研究院组织制(邮政编码：100048电话：010-68799100）中国计划出版社出版
（地址：北京市西城区木梯地北里甲11号国宏大厦C座4层）北京国防印刷厂印刷
787mm×[092mm 1/16 2.125印张 8.5千字2015年2月第1版2015年2月第1次印刷ISBN 978 -7 -5182 - 0093 -1
定价：27.00元

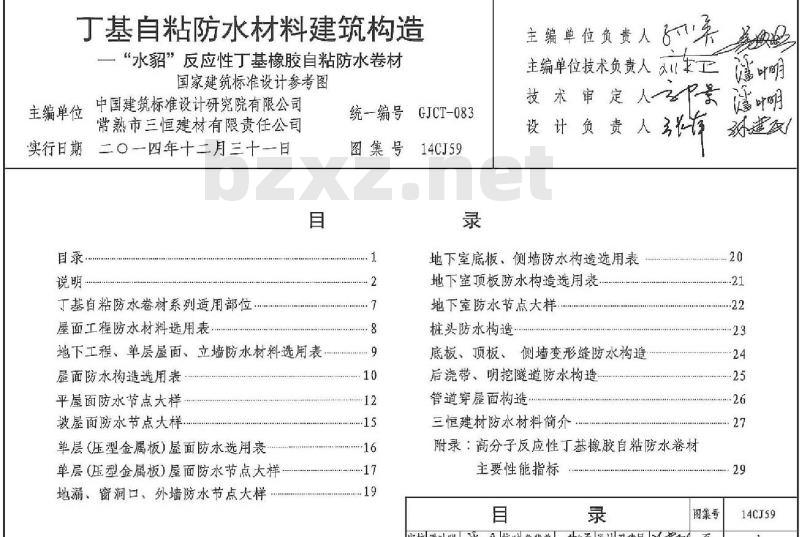

丁基自粘防水材料建筑构造
一“水貂”反应性丁基橡胶自粘防水卷材国家建筑标准设计参考图
主编单位
中国建筑标准设计研究院有限公司常熟市三恒建材有限责任公司
实行日期
二〇一四年十二月三十一日
丁基自粘防水卷材系列适用部位屋面工程防水材料选用表
地下工程、单层屋面、立墙防水材料选用表屋面防水构造选用表
平屋面防水节点大样
坡屋面防水节点大样
单层（压型金属板）屋面防水选用表单层（压型金属板）屋面防水节点大样地漏、窗洞口，外墙防水节点大样统一编号
图集号
GJCT-083
14CJ59
主编单位负费人67案
主编单位技术负责人工
技术审定人景
设计负责人与净
双建友
地下室底板，侧墙防水构造选用表地下室顶板防水构造选用表，
地下室防水节点大样
桩头防水构造
底板、顶板、侧墙变形缝防水构造后浇带、明挖隧道防水构造
管道穿屋面构造
三恒建材防水材料简介
附录：高分子反应性丁基橡胶自粘防水卷材主要性能指标
市核潘叶明隧叶明校对黛冀曾世设计孙建民网建区20
图集号
14CJ59

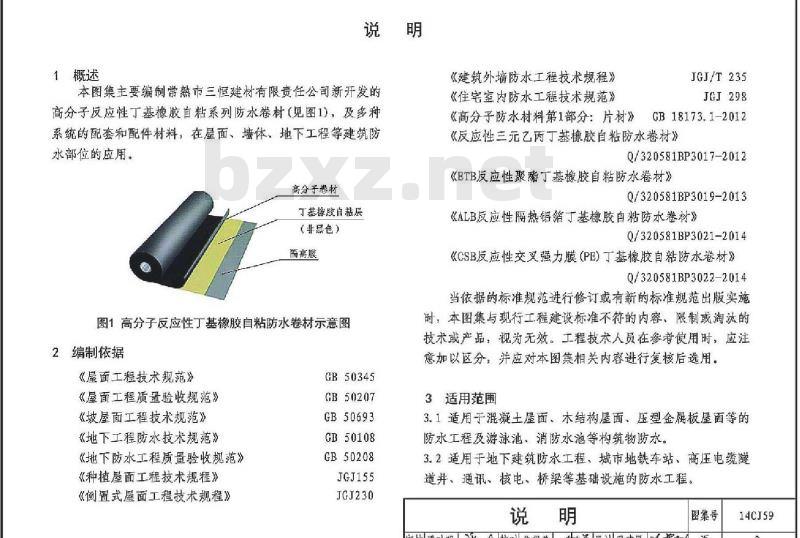

1概述
本图集主要编制常熟市三恒建材有限责任公司新开发的高分子反应性丁基橡胶自粘系列防水卷材（见图1），及多科系统的配套和配件材料，在屋面、墙体、地下工程等建筑防水部位的应用。
高分子卷材
丁巷橡胶自粘层
（非景色）
隔离膜
图1高分子反应性丁基橡胶自粘防水卷材示意图2编制依据
《屋面工程技术规范》
《屋面工程质量验收规范》
《坡屋面工程技术规范》
《地下工程防水技术规范》
《地下防水工程质量验收规范》《种植屋面工程技术规程》
《倒置式屋面工程技术规程》
GB50345
GB50207
GB50693
GB50108
GB50208
JGJ155
JGJ230
《建筑外墙防水工程技术规程》《住宅室内防水工程技术规范》JGJ/T235
JGJ298
《高分子防水村料第1部分：片材》GB18173.1-2012《反应性三元乙丙丁基撬胶自粘防水卷材》Q/320581BP3017-2012
《BTB反应性聚酯丁基橡胶自粘防水卷材》Q/320581BP3019-2013
《ALB反应性隔热铝箔丁基橡胶自粘防水卷材》Q/320581BP3021-2014
《CSB反应性交叉强力膜（PE）工基橡胶自粘防水卷材》Q/320581BP3022-2014
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容，限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。3适用范围
3.1适用于混凝土屋面，木结构屋面，压型金属板屋面等的防水工程及游泳池，消防水池等构筑物防水。3.2适用于地下建筑防水工程，城市地铁车站，高压电缆隧道井、通讯、核电、桥梁等基础设施的防水工程。说明
图集号
审核潘叶明就明校对焦冀普世节设计孙建民改迎家贞
14CJ59
4高分子反应性丁基橡胶自粘系列防水卷材简介4.1高分子反应性丁基橡胶自粘系列防水卷材产品高分子丁基橡胶自粘防水卷村系列是新一代防水材料高分子丁基橡胶自粘卷材是将耐老化、耐化学性优异的丁基橡胶制成高鳕变性的自粘层与耐老化及综合性能优异的三元乙橡胶片材或热塑性聚烯烃TPO等防水村料复合而成（见图2】：
钢筋混凝土结构层
丁基橡胶自粘层
（非黑色）
商分子防水材料免费标准下载网bzxz
混蝇土垫层
图2高分子反应性丁基檬胶防水卷材构造示意图按主防水层材料的不同和使用部位的不同，主要分为以下8个产品：
[1】EPB自粘防水卷材【反应性三元乙丙丁基橡胶自粘腐水卷村）；
（2）POB自粘防水卷材【反应性热塑性聚烯烃丁基橡胶自粘防水卷村）
(3）CPB自粘防水卷材（反应性卤化聚乙烯丁基橡胶自粘防水卷村）；
（4）PEB自粘防水卷材（反应性聚乙烯膜丁基橡胶自粘防水卷村）；
（5）ETB自粘防水卷材（反应性聚酯丁基橡胶自粘防水卷材）；
（6）CSB自粘防水卷材（反应性交叉强力膜（PE）丁基橡胶自粘防水卷材）：
（7）ALB自粘防水卷材（反应性隔热铝箔丁基橡胶自粘防水卷村）：
（8）PETB自粘防水卷树（反应性聚乙烯聚酯丁基橡胶自粘防水卷村）。
4.2高分子反应性丁基自粘系列防水卷材优点4.2.1耐老化性好，能满足自然坏境条件下长期使用的性能4.2.2具有高拉伸、高弯由疲劳，高端变性，能极好地适应建筑结构的变形要求：其延展可达2000%。4.2.3压敏性和化学反应性：能与现浇混凝土紧密结合成牢固的整体，杜绝肇水。产品经检测，与现浇混凝土的剥离强度达到3.0N/mm。
4.2.4耐高，低温性：耐热性达100℃C以上：耐低温性达到-40℃。
4.2.5自愈性好，对较小的穿刺，硬物质接入造成的破损：说明
审核潘叶明叶明校对焦冀普杜设计孙建民图集号
14CJ59
能自行愈合和锁水
4.2.6耐化学腐蚀性：能长期抵抗大气坏境及地下各种腐蚀物质的侵蚀。
4.2.7施工简便，快捷，能在-10℃及以上环境条件下进行施工，施工时无挥发性的有机物，无气味，安全，环保4.2.8丁基自粘层的粘性保持时间长，在常温条件下贮存可达到30年以上，
4.2.9丁基自粘层中不含有任何沥青、溶剂等有害物，颜色为非黑色。
5材料性能指标
企业结合相关标准，制定了《反应性三元乙丙丁基橡胶自粘防水卷材》Q/320581BP3017、《ETB反应性聚酯丁基橡胶自粘防水卷材》Q/320581BP3019、《ALB反应性隔热铝箔丁基橡胶自粘防水卷材》Q/320581BP3021和《CSB反应性交叉强力膜（PE）丁基橡胶自粘防水卷材》0/320581BP3022企业标准（见本图集第29页和30页）。反应性三元乙丙丁基橡胶自粘防水卷材与相关国家标准对比表见表1.
EPB反应性三元乙丙丁基橡胶自粘防水卷材与相关国家标准对比表序
检测项目
断裂拉伸强度（常温23℃）
扯断伸长率
渐裂强度
不透水性
(kN/m)
GB 18173. 1-2012
(ZJL1)
0.3MPa, 30mim
无渗漏
注：1.《高分子防水材料第1部分：片材》CB18173.1-20122.《预铺/湿铺防水卷材》GB/T23457-2009。国家标准
GB/T 23457-2009
P湿Ⅱ
0. 3MPa,120mim
无渗漏
企业标准
Q/320581BP3017
0.3MPa,120mim
无渗漏
实测数据
纵：12.9MPa
横：12.6MPa
纵：486
横：512
纵：37
横：42
0.3MPa,120mim
三块均无渗漏
图集号
14CJ59
审核潘叶明谨吃明校对焦冀兽社吊设计孙建民建安4
检测项目
低温弯折
加热伸缩量/热稳定性
断裂拉伸强度保持率
热空气老化
耐碱性【饱和
Ca（OH)，常温
溶液×168hl
扯断伸长率保持率
断裂拉伸强度保持率
扯断伸长率保持率
（%）
防掌水性（0.6MPa）
耐热性
国家标准
GB18173.1-2012
(ZJL1)
-40℃×1h无裂纹
(80±2) C×
168h/mm
延伸≤2收缩≤4
(80℃×168h)
(80℃ × 168h)
GB/T 23457-2009
-25℃ x1h
无裂纹（桑性）
(70±2)℃×24h
无起鼓、滑动、流泄
尺寸变化率≤2%
(70℃ ×168h)
(70℃×168h)
不肇水
70℃×2h无流消、
位移、滴落
企业标准
Q/320581BP3017
40℃×1h无裂纹
(80±2）℃×
168h/mm
延伸≤2收缩≤4
(80℃ x 168h)
(80℃ × 168h)
不窜水
100℃×2h
无流滴、龟裂
实测数据
纵横各2块
均无裂纹
纵收缩：2.7
横收缩：2.0
(80℃ × 168h)
纵：95横：97
(80C × 168h)
纵：94横：94
纵：98
横：98
纵：97
横：96
不窜水
100℃×2h
无流滴、龟裂
图集号
审核潘叶明隆明校对焦冀曾世设计孙建民欧建文页
14CJ59
持粘性
(N/mm）条件
(N/mm)
检测项目
低温弯折
片材与片材
片材与水泥砂浆板
片材与水泥砂浆
无处理
水泥粉污染表面后
泥砂污粱表面后
紫外线老化
热老化（80℃×1681）
与后浇混凝土漫水
国家标准
GB 18173. 1-2012
(ZJL1)
-25℃×1h无裂纹
20（剪切）
GB/T 23457-2009
1.5 (28d)
P湿Ⅱ
15（剥离）
企业标准
Q/320581BP3017
-40℃×1h无裂纹
20（剪切）
1.5(168h)
实测数据
-40℃×1h无裂纹
60（剪）
2.5(168h)
注：1.本产品适用于各种建筑防水工程，其耐久性暴露工程可达50年以上，非暴露工程可达100年以上。特别适用于对环境、安全要求高的防水工程，如学校、医院，核电，石化工、粮库，核电等2.根据美国ASTMD1894-06的实验激据表明，EPB卷材的静摩察系数达0.760，特别适合核电工程地下防水使用。6贴存与运输
卷材应贮存在干燥，通风的环境下，贮存温度不超过40℃：些存时应平放于平整的地方；卷材在载荷作用下易发生变形，堆码高度不超过4层。卷材禁止与酸，碱，有机溶剂，油类物质接触，远离热源，避免阳光赚晒和雨淋卷材运输时应平放，不得倾斜或交叉横压：防水淋，必要时加毡布。
了其他
7.工本图集除注明单位者外，其他均以毫米mm为单位，7.2本图集根据常熟市三恒建材有限责任公司提供的技术资料编制，图集的解释由该公司负责。8详图索引方法
14CJ59
防水做法编号
14CJ59
审核潘叶明滋明校对焦翼兽华设计孙建民建食节点构追编号
图集号
14CJ59
产品名称
EPB自粘防水卷材
丁基自粘系列防水卷材系列适用部位地下工程
（反应性三元乙丙丁基橡胶自粘防水卷材）POB自粘防水卷材
（反应性熟塑性聚烯烃丁基橡胶自粘防水卷材）CPB自粘防水卷材
（反应性卤化聚乙烯丁基橡胶自粘防水卷材）PEB自粘防水卷材
（反应性聚乙烯膜丁基橡胶自粘防水卷材ETB自粘防水卷材
（反应性聚酯丁基橡胶自粘防水卷村）CSB自粘防水卷树
【反应性交叉强力膜(PE)丁基橡胶自猎防水卷材）ALB自粘防水卷材
【反应性隔热铝箔丁基橡胶自粘防水卷材】PETB自粘防水卷材
（反应性聚乙烯聚醋丁基橡胶自粘防水卷村）注：标※为双层使用时非最露层。o
屋面工程
适用部位
金属屋面
倒置式屋面
墙体工程
丁基自粘防水卷材系列适用部位市核潜叶明建明校对信業曾共设计孙建民建务图集号
外露管道
14CJ59
索引号
屋面工程防水材料选用表（1级）防水层材料
1.2厚EPB反应性三元乙丙丁基橡胶自粘水卷材1.2厚EPB反应性三元乙两丁基橡胶自粘防水卷材1.2厚EPB反应性三元乙丙丁基橡胶自粘防水卷材1.2厚CSB反应性交叉强力膜（PE)丁基橡胶自粘防水卷材1.2厚POB热塑性聚烯烃丁基橡胶自粘防水卷材1.2厚CSB反应性交叉强力膜(PE)工基橡胶自粘防水卷材1.2厚ALB反应性隔热铝箱丁基像胶自粘防水卷树1.2厚CSB反应性交叉强力膜(PE)丁基橡胶自粘防水卷村1.2厚EPB反应性三元乙丙丁基橡胶自粘防水卷材1.5厚聚合物水泥防水涂料
1.2厚P0B热塑性聚烯烃丁基橡胶自粘防水卷材1.5厚聚合物水泥防水涂料
1.2厚ALB反应性隔热铝箱丁基橡胶自粘防水卷材1.5厚聚合物水泥防水涂料
注：以上防水层做法也适用于倒置式屋面。到置式屋面工程防水材料选用表（1级）1.2厚PEB反应性交联聚乙烯丁基橡胶自粘防水卷材W1-8
1.2厚CSB反应性交叉强力膜（PE）丁基橡胶自粘防水卷材1.2厚EPB反应性三元乙丙丁基橡胶自粘防水卷材1.5厚聚氨酯防水涂料
1.2厚ETB反应性聚酯丁基恢胶自粘防水卷材1.5厚聚氨酯脑水涂料
索引号
屋面工程防水材料选用表（Ⅱ级）防水层材料
1.5厚EPB反应性三元乙丙丁基橡胶自粘防水卷材1.5厚POB热塑性聚烯烃丁装橡胶自粘防水卷材1.5厚ALB反应性隔热铝箔丁基橡胶自粘防水卷材1.2厚EPB反应性三元乙丙丁基橡胶自粘防水卷材1.2厚聚合物水泥防水涂料
1.0厚ETB反应性聚酯丁基橡胶自粘防水卷材1.5厚丙烯酸防水涂料
坡屋面系统防水材料选用表
索引号
防水层材料
PW1-11.5厚EPB反应性三元乙丙丁基橡胶自粘防水卷材级PW1-2
5厚ALB发应性隔热铝箔丁基橡胶自粘防水卷材PW1-3l.5厚CSB反应性交叉强力膜（PE)丁基橡胶自粘防水卷树PW2-1
二级PW2-2
1.2厚EPB反应性三元乙丙丁基橡胶自粘防水卷材2厚ALB反应性隔热铝箱丁基橡胶自粘防水卷材PW2-31.2厚CSB反应性交叉强力膜(PE）丁基橡胶自粘防水卷树屋面工程防水材料选用表
审核潜叶明健明校对焦業兽世设计孙建民建家图集号
14CJ59
索引号
索引号
地下工程防水材料选用表（一级）防水层树料
1.5厚EPB反应性三元乙丙丁基橡胶自粘防水卷树?1.5厚POB反应性热塑性聚烯烃了基橡胶自粘防水卷材1.5厚PEB反应性聚乙烯膜丁基橡胶自粘防水卷材1.2厚EPB反应性三元乙丙丁基橡胶自粘防水卷材1.2厚EPB反应性三元乙丙丁基橡胶自粘防水卷材>1.2厚EPB反应性三元乙丙丁基橡胶自粘防水卷材≥1.2厚CSB反应性交叉强力膜（PE)丁基橡胶自粘防水卷材1.2厚EPB反应性三元乙丙丁基橡胶自粘水卷材>1.0厚水泥基渗透结晶型防水材料21.2厚PEB反应性聚乙烯膜丁基像胶自粘防水卷树>1.2厚PEB反应性聚乙烯膜丁基橡胶自粘防水卷材1.2厚PEB反应性聚乙烯膜丁基橡胶自粘防太卷材>1.0厚水泥基渗透结晶型防水材料种植顶板工程防水层做法选用表防水层材料
产1.5厚阻根型EVA防水卷村
>1.2厚三元乙丙防水卷材
1.5厚阻根型EPB反应性三元乙丙丁基橡胶自粘防水卷材1.5厚聚氨酯防水涂料
索引号
地下工程防水材料选用表（二级）防水层材料
1.2厚EPB反应性三元乙丙丁基橡胶自粘防水卷材1.2厚P0B热塑性聚烯烃厂基橡胶自粘防水卷树1.2厚PEB反应性聚乙烯膜丁基橡胶自粘防水卷材1.5厚CSB反应性交叉强力膜（PE）丁基橡胶自粘防卷材1.5厚CPB反应性卤化聚乙烯丁基橡胶自粘防水卷材1.5厚PETB反应性聚7烯丁基橡胶自粘防水卷材单层屋面系统防水材料选用表
紫引号
索引号
防水层材料
1.5厚EPB反应性三元乙丙丁基棉胶自粘防水卷材1.5厚POB热塑性聚烯烃丁基橡胶自粘防水卷材1.5厚ALB反应性隔热铝箔丁基橡胶自粘防水卷机1.2厚EPB反应性三元乙丙丁基橡胶自粘防水卷材1.2厚POB热塑性聚烯烃丁基檬胶自粘防水卷材1.2厚ALB反应性隔热铝箔丁基橡胶自粘防水卷材立墙，门窗防水材料选用表
防水层材料
0.8厚ETB反应性聚酯丁基橡胶自粘防水卷1.0厚BTB反应性聚酯丁基橡胶自粘防水卷材地下工程，单层屋面，立墙防水材料选用表申核潘叶明法叶明校对焦業警壮设计孙建民双建衣图集号
14CJ59
