湿陷性黄土地区给水排水管道基础及接口批准部门中华人民共和国建设部主编单位中国建筑西北设计研究院实行日期二00四年六月一日
批准文号
建质【2004173号
统一编号（
GJBT-738
04S531-1
图集号（
预应力钢筋混凝土给水管道90°基础（承插式橡胶圈接口）6预应力钢筋混凝土给水管道120°基础（承插式橡胶圈接口）·7预应力钢筋混凝土给水管道180°基础（承插式橡胶圈接口）.8球墨铸铁给水管道90°基础（承插式橡胶圈接口）球墨铸铁给水管道120°基础（承插式橡胶圈接口．+op6onpp:10
球墨铸铁给水管道180°基础（承插式橡胶圈接口11PVC-U、PE冷水给水塑料管管道基础承插式橡胶圈接口）·..12钢筋混凝士排水管道120°基础（承插式橡胶圈接口）13钢筋混凝土排水管道180°基础（承插式橡胶圈接口）…14PVC-U双壁波纹排水管道基础（承插式橡胶圈接口）.15PE双壁波纹排水管道基础（承插式橡胶圈接口）.16
PE缠绕结构壁排水管道基础（承插式橡胶圈接口）17录
主编单位负责人
主编单位技术负责人
技术审定人
设计 负责人婺花 咳
玻璃纤维夹砂排水管道基础（承插式橡胶圈接口）**.18
预应力钢筋混凝土、球墨铸铁给水管承插式橡胶圈接19PVC-U、PE给水管承插式橡胶圈接口.20
D=200～1800mm钢筋混凝十排水管承插式橡胶圈接口***D-10003000mm钢筋混凝土排水管企口式橡胶圈接口.22PVC-U双壁波纹排水管承插式橡胶圈接口PE双壁波纹排水管承插式橡胶圈接口PE缠绕结构壁排水管承插式橡胶圈接口玻璃纤维夹砂排水管承插式橡胶圈接口钢筋混凝土排水管道基础变形缝构造图球墨铸铁给水管道基础变形缝构造图给水排水管道基础主要材料表（一）～（五）…。橡胶止水带及聚乙烯泡沫塑料板性能指标表目
·29~33
图集号
审核 王研而校对 赵整社殖整花设计常军锋率页
04S531-1

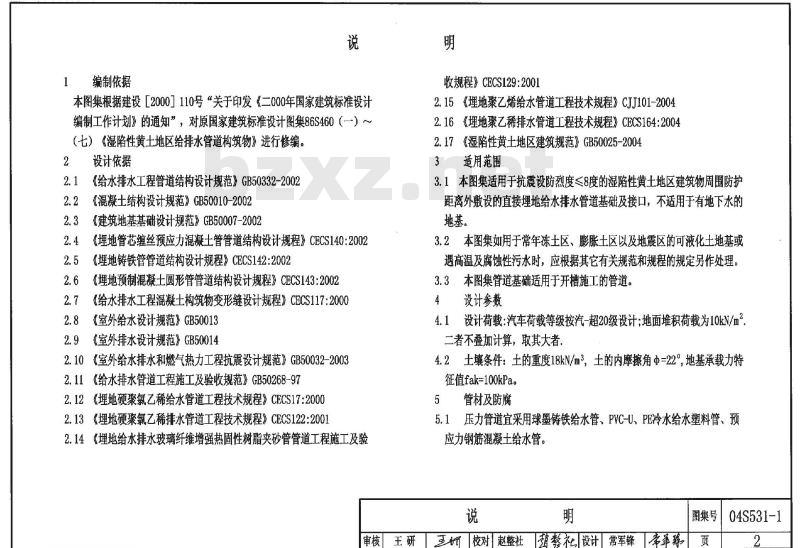

1编制依据
本图集根据建设［2000］110号“关于印发《二000年国家建筑标准设计编制工作计划》的通知”，对原国家建筑标准设计图集86S460（一）～（七）《湿陷性黄土地区给排水管道构筑物》进行修编。2
设计依据
《给水排水工程管道结构设计规范》GB50332-20022.2
《混凝土结构设计规范》GB50010-20022.3
《建筑地基基础设计规范》GB50007-20022.4
《理地管芯缠丝预应力混凝土管管道结构设计规程》CECS140:2002《理地铸铁管管道结构设计规程》CECS142:20022.6
《埋地预制混凝土圆形管管道结构设计规程》CECS143:20022.7
《给水排水工程混凝土构筑物变形缝设计规程》CECS117:200C2.8
《室外给水设计规范》GB50013
《室外排水设计规范》GB50014
2.10（室外给水排水和燃气热力工程抗震设计规范》GB50032-20032.11《给水排水管道工程施工及验收规范》GB50268-972.12《理地硬聚氯乙稀给水管道工程技术规程》CECS17:20002.13《埋地硬聚氯乙稀拌水管道工程技术规程》CECS122:20012.14《埋地给水排水玻璃纤维增强热固性树脂夹砂管管道工程施工及验明
收规程》CECS129:2001
2.15《理地聚乙烯给水管道工程技术规程》CJJ101-20042.16《理地聚乙稀排水管道工程技术规程》CECS164:20042.17《湿陷性黄土地区建筑规范》GB50025-20043适用范围
3.1本图集适用于抗震设防烈度≤8度的湿陷性黄土地区建筑物周围防护距离外敷设的直接理地给水排水管道基础及接口，不适用于有地下水的，地基。
3.2本图集如用于常年冻士区、膨胀士区以及地震区的可液化土地基或遇高温及腐蚀性污水时，应根据其它有关规范和规程的规定另作处理。3.3本图集管道基础适用于开槽施工的管道。4设计参数
4.1设计荷载：汽车荷载等级按汽-超20级设计；地面堆积荷载为10kN/m2二者不叠加计算，取其大者，
4.2土壤条件：土的重度18kN/m2，土的内摩擦角Φ=22地基承载力特征值fak=100kPa。
管材及防腐
5.1压力管道宜采用球墨铸铁给水管、PVC-U、PE冷水给水塑料管、预应力钢筋混凝土给水管。
图集号
审核王研三师校对赵整社礼设计常军锋常華04S531-1

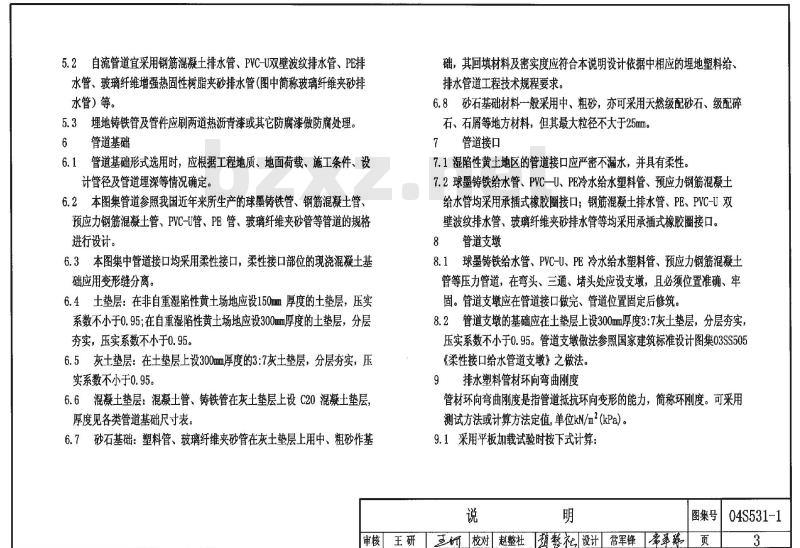

5.2自流管道宜采用钢筋混凝土排水管、PVC-U双壁波纹排水管、PE排水管、玻璃纤维增强热固性树脂夹砂排水管（图中简称玻璃纤维夹砂排水管）等，
5.3埋地铸铁管及管件应刷两道热沥青漆或其它防腐漆做防腐处理。6管道基础
6.1、管道基础形式选用时，应根据工程地质、地面荷载、施工条件、设计管径及管道理深等情况确定。6.2本图集管道参照我国近年来所生产的球墨铸铁管、钢筋混凝土管、预应力钢筋混凝土管、PVC-U管、PE管、玻璃纤维夹砂管等管道的规格进行设计。
6.3本图集中管道接口均采用柔性接口，柔性接口部位的现浇混凝土基础应用变形缝分离。
6.4土垫层：在非自重湿陷性黄土场地应设150mm厚度的土垫层，压实系数不小于0.95:在自重湿陷性黄土场地应设300mm厚度的土垫层，分层夯实，压实系数不小于0.95。
6.5灰土垫层：在土垫层上设300mm厚度的3:7灰土垫层，分层实，压实系数不小于0.95。
6.6混凝土垫层：混凝土管、铸铁管在灰土垫层上设C20混凝土垫层厚度见各类管道基础尺寸表。
6.7砂石基础：塑料管、玻璃纤维夹砂管在灰土垫层上用中、粗砂作基础，其回填材料及密实度应符合本说明设计依据中相应的埋地塑料给，排水管道工程技术规程要求。
6.8砂石基础材料一般采用中、粗砂，亦可采用天然级配砂石、级配碎石、石屑等地方材料，但其最大粒径不大于25mm。7管道接口
7.1湿陷性黄土地区的管道接口应严密不漏水，并具有柔性。7.2球墨铸铁给水管、PVC—U、PE冷水给水塑料管、预应力钢筋混凝土给水管均采用承插式橡胶圈接口；钢筋混凝土排水管、PE、PVC-U双壁波纹排水管、玻璃纤维夹砂排水管等均采用承插式橡胶圈接口。8管道支墩
8.1球墨铸铁给水管、PVC-U、PE冷水给水塑料管、预应力钢筋混凝土管等压力管道，在弯头、三通、堵头处应设支墩，且必须位置准确、牢固。管道支墩应在管道接口做完、管道位置固定后修筑。8.2管道支墩的基础应在土垫层上设300mm厚度3:7灰土垫层，分层夯实压实系数不小于0.95。管道支墩做法参照国家建筑标准设计图集03SS505《柔性接口给水管道支墩》之做法。9排水塑料管材环向弯曲刚度
管材环向弯曲刚度是指管道抵抗环向变形的能力，简称环刚度。可采用测试方法或计算方法定值，单位kN/m(kPa)。9.1采用平板加载试验时按下式计算说
图集号
04S531-1
审核王研三河校对赵整社随藝花设计常军锋幸率群页3

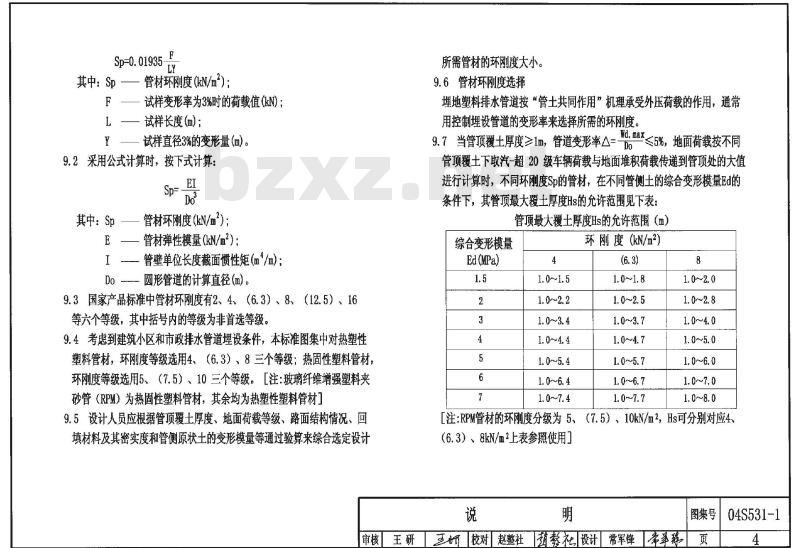

Sp=0.01935%
其中：Sp—管材环刚度(kN/m2);F——试样变形率为3%时的荷载值(kN);L—— 试样长度(m);
试样直径3%的变形量（m）。
9.2采用公式计算时，按下式计算：其中：Sp——管材环刚度(kN/m2);E——管材弹性模量(kN/m2);
I管壁单位长度截面惯性矩(m/m);Do 圆形管道的计算直径(m)。
9.3国家产品标准中管材环刚度有2、4、（6.3）、8、（12.5）、16等六个等级，其中括号内的等级为非首选等级。9.4考虑到建筑小区和市政挂水管道埋设条件，本标准图集中对热塑性塑料管材，环刚度等级选用4、（6.3）、8三个等级：热固性塑料管材！环刚度等级选用5、（7.5）、10三个等级。［注：玻璃纤维增强塑料夹砂管（RPM）为热固性塑料管材，其余均为热塑性塑料管材工9.5设计人员应根据管顶土厚度、地面荷载等级、路面结构情况、回填材料及其密实度和管侧原状土的变形模量等通过验算来综合选定设计所需管材的环刚度大小。
9.6管材环刚度选择
理地塑料排水管道按“管土共同作用”机理承受外压荷载的作用，通常用控制埋设管道的变形率来选择所需的环刚度。a.max
9.7当管顶覆土厚度≥1m，管道变形率△=-%≤5%，地面荷载按不同
管顶覆土下取汽-超20级车辆荷载与地面堆积荷载传递到管顶处的大值进行计算时，不同环刚度Sp的管材，在不同管侧土的综合变形模量Ed的条件下，其管顶最大覆土厚度Hs的允许范围见下表：管顶最大覆土厚度Hs的允许范围（m）综合变形模量
Ed (MPa)
环刚度（kN/m2）
［注:RPM管材的环刚度分级为5、（7.5）、10kN/m2，Hs可分别对应4（6.3）、8kN/m2上表参照使用）说
图集号
藝花设计常军锋常举页
审核王研」三师校对赵整社
04S531-1

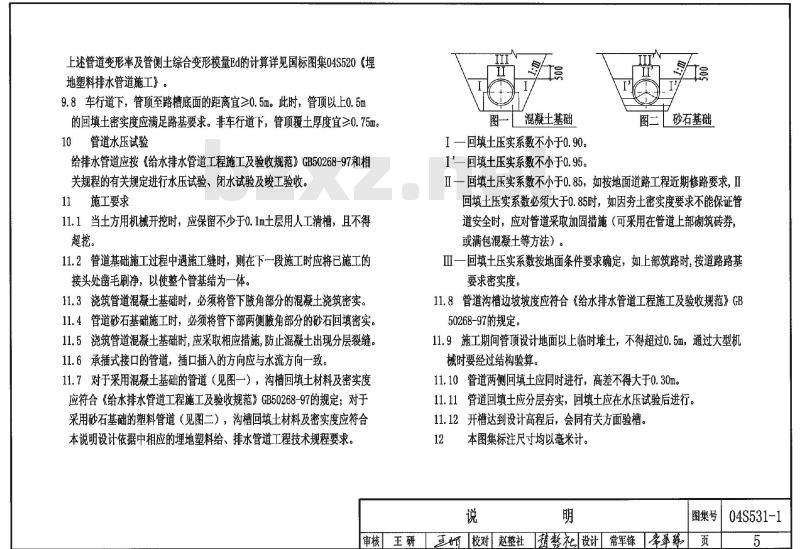

上述管道变形率及管侧土综合变形模量Ed的计算详见国标图集04S520《埋地塑料排水管道施工》。
9.8车行道下，管顶至路槽底面的距离宜≥0.5m。此时，管顶以上0.5m的回填士密实度应满足路基要求。非车行道下，管顶覆土厚度宜≥0.75m。10管道水压试验
给排水管道应按《给水排水管道工程施工及验收规范》GB50268-97和相关规程的有关规定进行水压试验、闭水试验及竣工验收。11施工要求
11.1当土方用机械开挖时，应保留不少于0.1m土层用人工清槽，且不得超挖。
11.2管道基础施工过程中遇施工缝时，则在下一段施工时应将已施工的接头处凿毛刷净，以使整个管基结为一体。11.3浇筑管道混凝土基础时，必须将管下腋角部分的混凝土浇筑密实11.4管道砂石基础施工时，必须将管下部两衡腋角部分的砂石回填密实，11.5浇筑管道混凝土基础时，应采取相应措施，防止混凝土出现分层裂缝。11.6承插式接口的管道，插口插入的方向应与水流方向一致。11.7对于采用混凝土基础的管道（见图一），沟槽回填土材料及密实度应符合《给水排水管道工程施工及验收规范》GB50268-97的规定；对于采用砂石基础的塑料管道（见图二），沟槽回填土材料及密实度应符合本说明设计依据中相应的埋地塑料给、排水管道工程技术规程要求。IH
图一」混凝土基础
1一回填土压实系数不小于0.90。1一回填土压实系数不小于0.95
图二砂石基础
Ⅱ一回填土压实系数不小于0.85，如按地面道路工程近期修路要求，IⅡI回填土压实系数必须大于0.85时，如因夯土密实度要求不能保证管道安全时，应对管道采取加固措施（可采用在管道上部砌筑砖券或满包混凝士等方法）。
II一回填土压实系数按地面条件要求确定，如上部筑路时，按道路路基要求密实度。
11.8管道沟槽边坡坡度应符合《给水排水管道工程施工及验收规范》GB50268-97的规定。
11.9施工期间管顶设计地面以上临时堆土，不得超过0.5m，通过大型机械时要经过结构验算。
11.10管道两侧回填土应同时进行，高差不得大于0.30m。11.11管道回填土应分层夯实，回填土应在水压试验后进行11.12开槽达到设计高程后，会同有关方面验槽。12本图集标注尺寸均以毫米计。说
图集号
审核王研三阿校对赵整社趙藝礼设计常军锋举页04S531-1
说明：
基础大样
1.用于I、Ⅱ级非自重湿陷性场地、+
C20混凝士
C20混凝土
3:7灰土
土垫层
2.本图基础作法适用于开槽施工的预应力钢筋混凝土给水管G
3.按本图使用的预应力钢筋混凝士给水管应符合《预应力混凝土输水管GB5695-94之规定。
4.管道工作压力PN≤0.65MPa。
5.本图可用于下列接口型式的管材5.1采用滑入式橡胶圈接口的承插口管材5.2D≤1200mm的管道亦可采用滚入式橡胶圈接口的承插口管材6.混凝土垫层C1、C2分开浇筑时，C1部分表面要求作成毛面并冲洗干净公称直径
管壁厚
计算覆土深度H(m）
静水压力(MPa）
0.7≤H≤2.0
基础尺寸
0.7预应力钢筋混凝土给水管道90°基础（承插式橡胶圈接口）C2
0.7图集号
审核王研三校对赵整社殖整礼设计常军锋常率筹页
04S531-1
说明：
悠悠悠店
1.用于IⅡI级自重湿陷性场地。t
基础大样
C20混凝土
C20混凝土
3:7灰土
土垫层
2.本图基础作法适用于开槽施工的预应力钢筋混凝土给水管。3.按本图使用的预应力钢筋混凝土给水管应符合《预应力混凝土输水管GB5695-94之规定。
4.管道工作压力PN≤0.65MPa。
5.本图可用于下列接口型式的管材：5.1采用滑入式橡胶圈接口的承插口管材5.2D≤1200mm的管道亦可采用滚入式橡胶圈接口的承插口管材！6.混凝土垫层C1、C2分开浇筑时，C1部分表面要求作成毛面并冲洗于净X
公称直径
管壁厚
计算覆土深度H(m)
静水压力(MPa）
基础尺寸
0.7≤≤3.0
0.710.7预应力钢筋混凝土给水管道120°基础（承插式橡胶圈接口）审核王研
三师校对赵整社赭藝礼设计常军锋幸崋孖0.8
图集号
04S531-1
说明：
然悠悠
1.用于ⅡⅢI级自重湿陷性场地
基础大样
C20混凝土
C20混凝土
3:7灰土
土垫层
2.本图基础作法适用于开槽施工的预应力钢筋混凝土给水管3.按本图使用的预应力钢筋混凝土给水管应符合《预应力混凝土输水管》GB5695-94之规定。
4.管道工作压力PN≤0.65MPa。
5.本图可用于下列接口型式的管材：5.1采用滑入式橡胶圈接口的承插口管材5.2D≤1200mn的管道亦可采用滚入式橡胶圈接口的承插口管材6.混凝土垫层C1、C2分开浇筑时，C1部分表面要求作成毛面并冲洗干净。ta
公称直径
管壁厚
计算覆土深度 H(m)
静水压力(MPa)）
基础尺寸
0.7≤≤3.0
0.7预应力钢筋混凝土给水管道180°基础（承插式橡胶圈接口）审核王研三师校对赵整社插整礼设计常军锋季革群C2
0.7图集号
04S531-1
说明：
然然然袋
基础大样
1.用于1、I级非自重湿陷性场地。a
2.本图基础作法适用于开槽施工的球墨铸铁给水管。300
C20混凝土
C20混凝土
3:7灰王
土垫层
3.按本图使用的球墨铸铁给水管应符合《水及燃气管道用球墨铸铁管管件和附件》GB13295-2003之规定4.管道工作压力PN≤0.65MPa。
5.管道采用滑入式橡胶圈接口的承插口管材6.混凝土垫层C1、C2分开浇筑时，C1部分表面要求作成毛面并冲洗干净。7.管道适用于管顶覆士0.7~6.0米公称直径
管外径
管壁厚
基础尺寸
球墨铸铁给水管道90°基础（承插式橡胶圈接口）C1
图集号
审核王研三师校对赵整社趙藝花设计常军锋常華页
04S531-1
说明：
1.用于Ⅱ级自重湿陷性场地
基础大样
2.本图基础作法适用于开槽施工的球墨铸铁给水管。300
C20混凝士
C20混凝土
3:7灰土
土垫层
3.按本图使用的球墨铸铁给水管应符合《水及燃气管道用球墨铸铁管、管件和附件》GB13295-2003之规定4.管道工作压力PN≤0.65MPa。
5.管道采用滑入式橡胶圈接口的承插口管材，6.混凝士垫层C1、C2分开浇筑时，C1部分表面要求作成毛面并冲洗干净。7.管道适用于管顶覆士0.7～6.0米公称直径
管外径
管壁厚
基础尺寸
球墨铸铁给水管道120°基础（承插式橡胶圈接口）C1bZxz.net
图集号
审核王研三校对赵整社随整花设计常军锋常華页
04S531-1
说明：
基础大样
1.用于Ⅲ级自重湿陷性场地
C20混凝土
C20混凝土
3:7灰土
土垫层
2.本图基础作法适用于开槽施工的球墨铸铁给水管ta
3.按本图使用的球墨铸铁给水管应符合《水及燃气管道用球墨铸铁管管件和附件》GB13295-2003之规定。4.管道工作压力PN≤0.65MPa。
5.管道采用滑入式橡胶圈接口的承插口管材6.混凝土垫层C1、C2分开浇筑时，C1部分表面要求作成毛面并冲洗干净7.管道适用于管顶覆七0.7~6.0米，公称直径
管外径
管壁厚
基础尺寸
球墨铸铁给水管道180°基础（承插式橡胶圈接口）C1
图集号
审核王研师校对赵整社随整花设计常军锋常率筹页
04S531-1
说明：
基础大样
1.用于自重及非自重湿陷性场地，o.
中、粗砂
中、粗砂
3:7灰土
土垫层
2.本图基础作法适用于开槽施工的PVC-U、PE冷水给水塑料管。3.按本图使用的PVC-U、PE冷水给水塑料管应符合《给水用硬聚氯乙烯（PVC-U)管材》GB/T10002.1及（给水用聚乙烯（PE）管材》GB/T13663之规定。
4.管道工作压力PN≤0.60MPa。
5.管道采用橡胶圈接口的承插口管材6.管道沟槽底部的开挖总宽度不得小于0.7m7.在季节性冻土地层中，管顶埋深应在冰冻线以下0.20m，最大覆土深度6.0m。
管外壁到沟壁的距离b1值　表 1公称外径(mm）
dn≤315
315500bl (m)
注：当有支撑或槽深大于3.00m时，b1值应适当加大。dn——公称外径mm; b1—管外壁到沟壁的距离m。基础中砂粒最大粒径(mm）
公称外径(mm）
dn≤315
315土垫层厚度C值(mm)
场地湿陷性类别
非自重湿陷性场地
自重湿陷性场地
粒径(mm）
PVC-U、PE冷水给水塑料管管道基础（承插式橡胶圈接口）审核王研师校对赵整社随藝花设计常军锋常革荐表2
图集号
04S531-1
