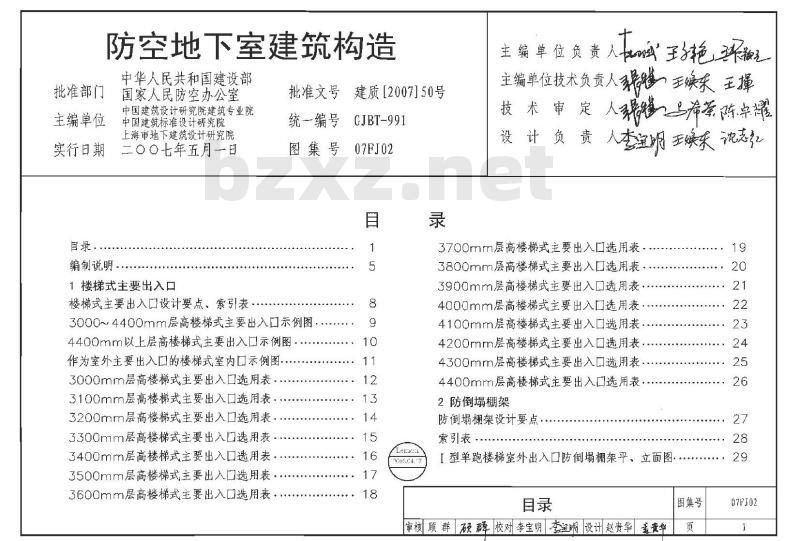

批准部门
主编单位
防空地下室建筑构造
中华人民共和国建设部
国家人民防空办公室
中国建筑设计研究院建筑专业院中国建筑标准设计研究院
实行日期
上海市地下建筑设计研究院
二〇〇七年五月一日
编制说明，
1楼梯式主要出入口
楼梯式主要出入口设计要点，索引表批准文号建质【2007]50号
统一编号
GJBT-991
图集号
3000~4400mm层高楼梯式主要出入口示例图4400mm以上层高楼梯式主要出入口示例图作为室外主要出入口的楼梯式室内口示例图3000mm层高楼梯式主要出入口选用表3100mm层高楼梯式主要出入口选用表：3200mm层高楼梯式主要出入口选用表。3300mm层高楼梯式主要出入口选用表：340Qmm层高楼梯式主要出入口选用表，3500mm层高楼梯式主要出入口选用表：3600mm层高楼梯式主要出入口选用表·07FJ02
主编单位负责人女哦王艳环椒
主编单位技术负责人孕一手续来王操人孕上希茶陈卓耀
技术审定
设　计　 负　责人李明王姨来沈3700mm层高楼梯式主要出入口选用表3800mm层高楼梯式主要出入口选用表·3900mm层高楼梯式主要出入口选用表..4000mm层高楼梯式主要出入口选用表4100mm层高楼梯式主要出入口选用表：4200mm层高楼梯式主要出入口选用表：4300mm层高楼梯式主要出入口选用表.4400mm层高楼梯式主要出入口选用表，2防倒塌棚架
防倒塌棚架设计要点··
索引表
型单跑楼梯室外出入口防倒塌棚架平、立面图目录
审核顾群碳 校对李宝明 李盈明 设计赵贵华 麦责翠图集号
07PJ02

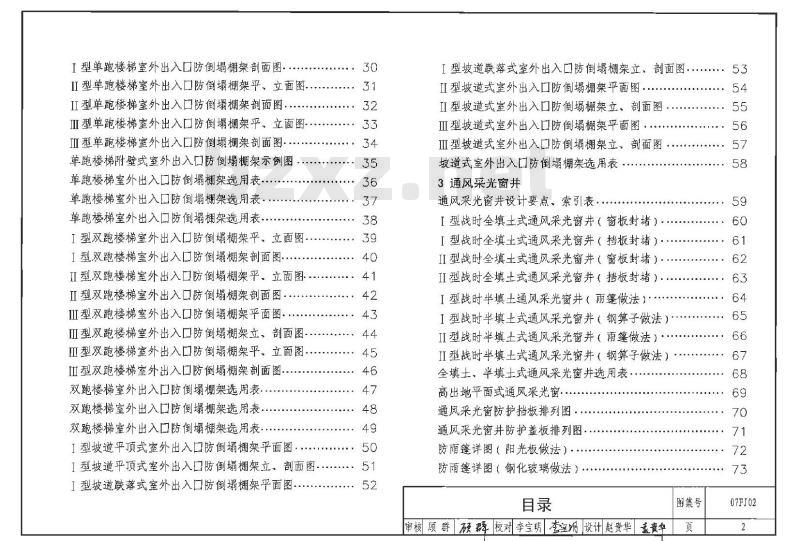

I型单跑楼梯室外出入口防倒塌棚架剖面图...I型单跑楼梯室外出入口防倒塌棚架平、立面图...II型单跑楼梯室外出入口防倒塌棚架剖面图...Ⅲ型单跑楼梯室外出入口防倒塌棚架平，立面图Ⅱ型单跑楼梯室外出入口防倒塌棚架剖面图...单跑楼梯附壁式室外出入口防倒塌棚架示例图.单跑楼梯室外出入口防倒塌棚架选用表单跑楼梯室外出入口防倒塌棚架选用表·单跑楼梯室外出入口防倒塌棚架选用表I型双跑楼梯室外出入口防倒塌棚架平，立面图I型双跑楼梯室外出入口防倒塌棚架剖面图..Ⅱ型双跑楼梯室外出入口防倒塌棚架平、立面图...IⅡI型双跑楼梯室外出入口防倒塌棚架剖面图...ⅢI型双跑楼梯室外出入口防倒塌棚架平面图.ⅡⅢ型双跑楼梯室外出入口防倒塌棚架立，剖面图..Ⅲ型双跑楼梯室外出入口防倒塌棚架平、立面图..ⅡI型双跑楼梯室外出入门防倒塌椰架剖面图.双跑楼梯室外出入口防倒塌棚架选用表·.·双跑楼梯室外出入口防倒塌棚架选用表.双跑楼梯室外出入口防倒塌棚架选用表「型坡道平顶式室外出入口防倒塌棚架平面图·....30
I型坡道平顶式室外出入口防倒塌棚架立．剖面图.I型坡道跌落式室外出入口防倒塌棚架平面图..52
I型坡道跌落式室外出入口防倒塌棚架立、剖面图I型坡道式室外出入口防倒塌棚架平面图..II型坡道式室外出入口防倒塌棚架立、剖面图·Ⅲ型坡道式室外出入口防倒塌棚架平面图：Ⅲ型坡道式室外出入口防倒塌棚架立、剖面图..坡道式室外出入口防倒塌榭架选用表3通风采光窗井
通风采光窗井设计要点，索引表·.I型战时全填土式通风采光窗井（窗板封堵）··I型战时全填土式通风采光窗井（挡板封堵）·II型战时全填土式通风采光窗井（窗板封堵）·II型战时全填土式通风采光窗井（挡板封堵）：：「型战时半填土通风采光窗井（雨篷做法）：I型战时半填土式通风采光窗井（钢算子做法）I型战时半填土式通风采光窗井（雨篷做法）·II型战时半填土式通风采光窗井（钢算子做法）全填土、半填土式通风采光窗井选用表··高出地平面式通风采光窗.
通风采光窗防护挡板排列图··通风采光窗井防护盖板排列图
防雨篷详图（阳光板做法）·
防雨篷详图（钢化玻璃做法）·目录
审核顾群磁群 校对李宝明李明|设计赵贵华麦贵率图集号
··59
07FJ02
节点详图
4竖并式出入口及通风竖井
竖井设计要点，索引表·
I型独立式竖井出入口及通风竖井..ⅡI型独立式竖井出入口及通风竖井.Ⅱ型独立式竖井出入口及通风竖井..工型外附壁式竖井出入口及通风竖井I型外附壁式竖井出入口及通风坚并I型外附壁式竖井出入口及通风竖井内附壁式竖井出入口及通风竖井.百叶窗详图·
节点详图，
5扩散室
扩散室设计要点、索引表·
I～V型风量2000的扩散室
V型风量2000的扩散室
I~IV型风量3600的扩散室
V型风量3600的扩散室，.·
［～V型风量5700的扩散室，
V型风量5700的扩散室.
I~V型风量8000的扩散室
V型风量8000的扩散室
【～V型风量11000的扩散室
V型风量11000的扩散室
『～V型风量14500的扩散室
V型风量14500的扩散室.
【～V型风量22000的扩散室
V型风量22000的扩散室·
悬板活门防堵塞措施及接管示意图扩散室内集水坑及盖板详图...
6防爆波电缆井
防爆波电缆井设计要点、索引表-外附壁式防爆波电缆井。
I型内附壁式防爆波电缆井·
I型内附壁式防爆波电缆井
顶部式防爆波电缆井..
节点详图
装饰石材盖板详图.
7洗消污水集水坑
洗消污水集水坑设计要点、索引表洗消污水集水坑．.·
洗消污水集水坑盖板详图.·
8临战封堵
临战封堵设计要点、索引表..
平时出入口一道钢筋混凝土防护密闭门临战封堵目录
审核顾群碳群 校对李宝明变明 设计赵贵华走贵伞图集号
07FJ02

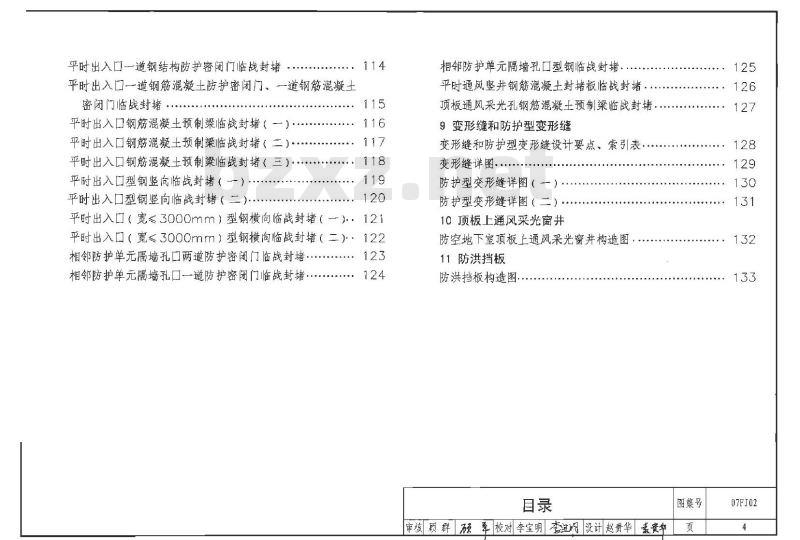

平时出入口一道钢结构防护密闭门临战封堵平时出入口一道钢筋混凝土防护密闭门、一道钢筋混凝士密闭门临战封堵·
平时出入口钢筋混凝土预制梁临战封堵（一）平时出入口钢筋混凝土预制梁临战封堵（二）.平时出入口钢筋混凝土预制梁临战封堵（三）.平时出入口型钢竖向临战封堵（一—）平时出入口型钢竖向临战封堵（二)：114
... 118
平时出入口（宽≤3000mm）型钢横向临战封堵（一）：121平时出入口（宽≤3000mm）型钢横向临战封堵（二）：122相邻防护单元隔墙孔口两道防护密闭门临战封堵..123相邻防护单元隔墙孔一道防护密闭门临战封堵.124相邻防护单元隔墙孔口型钢临战封堵，平时通风竖并钢筋混凝土封堵板临战封堵顶板通风采光孔钢筋混凝土预制梁临战封堵9变形缝和防护型变形缝
变形缝和防护型变形缝设计要点、索引表变形缝详图.
防护型变形缝详图（
防护型变形缝详图（二）·
10顶板上通风采光窗井
防空地下室顶板上通风采光窗井构造图11防洪挡板
防洪挡板构造图
审核颐群确氧校对李宝明查购设计赵贵华麦贵伞图集号
07FJ02

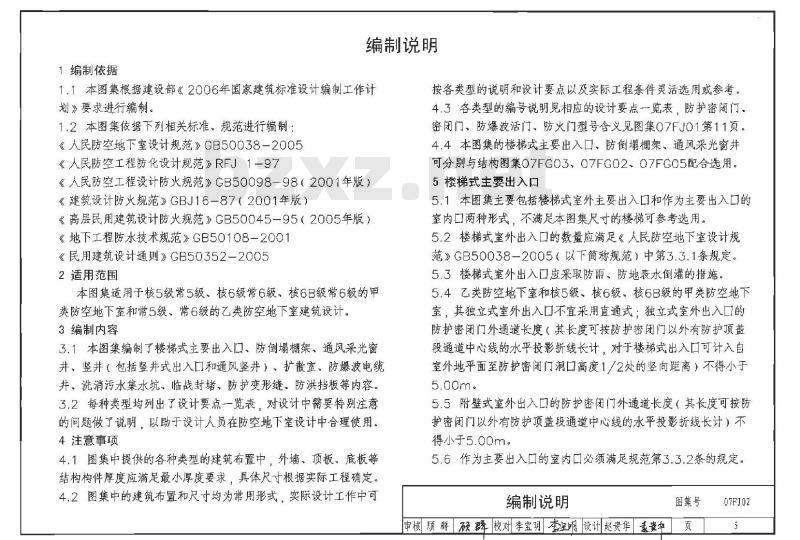

1编制依据
编制说明
1.1本图集根据建设部《2006年国家建筑标准设计编制工作计划》要求进行编制。
1.2本图集依据下列相关标准，规范进行编制《人民防空地下室设计规范》GB50038一2005《人民防空工程防化设计规范》RFJ1-97《人民防空工程设计防火规范》GB50098一98（2001年版）《建筑设计防火规范》GBJ16-87（2001年版）《高层民用建筑设计防火规范》GB50045一95（2005年版）《地下工程防水技术规范》GB50108-2001《民用建筑设计通则》GB50352-20052适用范围
本图集适用于核5级常5级、核6级常6级、核6B级常6级的甲类防空地下室和常5级、常6级的乙类防空地下室建筑设计。3编制内容
3.1本图集编制了楼梯式主要出入口、防倒塌棚架、通风采光窗井、竖井（包括竖井式出入门和通风竖井）、扩散室、防爆波电缆井、洗消污水集水坑临战封堵、防护变形缝、防洪挡板等内容。3.2每种类型均列出了设计要点一览表，对设计中需要特别注意的问题做了说明，以助于设计人员在防空地下室设计中合理使用。4注意事项
4.1图集中提供的各种类型的建筑布置中、外墙、顶板、底板等结构构件厚度应满足最小厚度要求，具体尺寸根据实际工程确定。4.2图集中的建筑布置和尺寸均为常用形式，实际设计工作中可按各类型的说明和设计要点以及实际工程条件灵活选用或参考。4.3各类型的编号说明见相应的设计要点一览表，防护密闭门、密闭门，防爆波活门，防火门型号含义见图集07FJO1第11页。4，4本图集的楼梯式主要出入口、防倒塌糊架，通风采光窗井可分别与结构图集07FG03，07FG02、07FG05配合选用。5楼梯式主要出入口
51本图集主要包括楼梯式室外主要出入口和作为主要出入口的室内口两种形式，不满足本图集尺寸的楼梯可参考选用。5.2楼梯式室外出入口的数量应满足《人民防空地下室设计规范》GB50038一2005（以下简称规范）中第3.3.1条规定。5.3楼梯式室外出入口应采取防雨，防地表水倒灌的措施。5,4乙类防空地下室和核5级、核6级、核6B级的甲类防空地下室，其独立式室外出入口不宜采用直通式：独立式室外出入口的防护密闭门外通道长度（其长度可按防护密闭门以外有防护顶盖段通道中心线的水平投影折线长计，对于楼梯式出入口可计入自室外地平面至防护密闭门洞口高度1／2处的竖向距离）不得小于5.00m。
5.5附壁式室外出入口的防护密闭门外通道长度（其长度可按防护密闭门以外有防护顶盖段通道中心线的水平投影折线长计）不得小于5.00m。
5.6作为主要出入口的室内口必须满足规范第3.3.2条的规定，编制说明
图集号
审核顾群磁校对李宝明李眼设计赵贵华麦贵率页07FJ02
5.7楼梯的净宽最小尺寸要求见下表。工程类别
人员掩蔽工程
配套工程
医疗救护工程
防空专业队工程
6防倒塌棚架
楼梯净宽最小尺寸
1.00m且满足战时出入口的楼梯净宽之和不小于掩蔽人数每100人0.30m的要求；若为两相邻防护单元共用的出入口楼梯，其净宽应按两掩蔽入口通过总人数的每100人不小于0.30m的要求。（门洞净宽之和不包括竖井式出入口，与其他人防工程的连通口和防护单元之间的连通口）>1.00m
6.1核5级、核6级、核6B级的甲类防空地下室的战时室外主要出入口通道的出地面段设置在地面建筑倒塌范围以内且平时设有口部建筑时，应按防倒塌棚架设计：平时不宜设置口部建筑的，其通道上方可采用装配式防倒塌棚架临战时构筑，做法详见图集05SFJ05和图集05SFG04。
6.2对于作为次要出入口的室外出入口的口部建筑，在倒塌范围以内时可不设防倒塌棚架。
6.3对于乙类防空地下室的室外出入口，因不考虑地面建筑倒塌的影响，不需要设防倒塌棚架。6.4地面建筑的倒塌范围按照规范第3.3.3条确定。7通风采光窗井
7.1根据平时使用需要设置的通风采光窗，其临战时的转换工作量应与城市的战略地位相协调，应符合当地战时的人力，物力条件。
7.2通风采光窗的窗孔尺寸应根据防空地下室的结构类型、平时使用要求以及建筑物四周的环境条件等因素综合分析确定。7.3承受动荷载的墙面，其窗孔的宽度不宜大于墙面宽度（指轴线之间距离）的1／3。
7.4窗井应采取相应的防雨和防地表水倒灌等措施。7.5通风采光窗的临战封堵措施，应满足战时的抗力。密闭等防护要求（甲类防空地下室还需要满足防阜期核辐射要求）。8扩散室
8.1战时要求不间断通风的防空地下室的进风口、排风口，柴油机排烟口宜采用防爆波活门十扩散室（或扩散箱）的消波设施。8.2扩散室属于防空地下室中的染毒区，扩散室所接风管应采取防护密闭措施：扩散室应采用钢筋混凝土整体浇筑，室内平面宜采用正方形或矩形。
8.3扩散室的最小空间尺寸应综合考虑规范附录F消波余压的要求、第3.4.7条的要求、扩散室接风管的空间要求等因素。8.4扩散室内应设置集水坑或地漏。8.5与扩散室相连接的通风管侧墙穿入时，其中心线应位于距后墙面的1／3扩散室净长处：后墙穿入时，其端部应设置弯头，且通风管端部弯头的中心线应位于距后墙面的1／3扩散室净长处。9 竖井
9.1竖井式出入口
编制说明
审核顾群彝校对李宝明禁明设计赵贵华走贵伞图集号
07FJ02
9.1.1竖井式出入口的防护密闭门外通道长度不得小于5.00m。9.1.2防护密闭门的门扇外表面不得突出竖井的内表面。9.1,3竖并式出入口宜与通风竖并合并设置。竖并的平面净尺寸不宜小于1.00m×1.00m，与滤毒室相连的坚井式出入口上方的顶板宜设置吊钩。
9.1.4当竖井设在地面建筑倒塌范围以内时，其高出室外地平面部分应采取防倒塌措施。
9.2通风竖井
9.2.1柴油机排烟口应在室外单独设置。进风口、排风口宜在室外单独设置。供战时使用的及平战两用的进风口，排风口应采取倒塌、防堵塞以及防雨，防地表水等措施。9.2.2位于倒塌范围以外的室外进风口，其下缘距室外地平面的高度不宜小于0.50m；位于倒塌范围以内的室外进风口，其下缘距室外地平面的高度不宜小于1.00m。9.2.3进风口的竖井或通道内应设置洗消污水集水坑。10防爆波电缆井
10.1防爆波电缆井应设在防空地下室室外适当位置（如土中）。防爆波电缆井可与平时使用的电缆井合并设置，但其结构和井盖应满足相应的抗力要求。
10.2电缆井按照手孔井设计净高H≥1.1m，按照人孔井设计净高H≥1.8m，其上部人孔的直径不应小于0.70m。10.3电缆井应采取防雨水，地表水的措施。10.4井盖应满足相应的抗力要求，并宣与周围环境相协调：可开启盖板的单块重量不宜超过50kg。11洗消污水集水坑
11.1防空地下室战时主要出入口的防护密闭门外通道内以及进风口的竖井或通道内、应设置洗消污水集水坑，可按平时不使用，战时使用手动排水设备（或移动式电动排水设备）设计。防护密闭门以内的洗消废水集水池由给排水专业设计确定。11.2坑深不宜小于0.60m，容积不宜小于0.50m2。11.3洗消污水集水坑仅用于汇集战时口部的洗消用水，冲洗水，量按5~10L/m2冲洗一次计算。
12临战封堵措施
12.1口部临战封堵通常采用防护密闭门封堵和预制构件封堵两种做法。在条件许可的情况下，宜采用防护密闭门封堵的做法，以减少临战时平战功能转换的工作量。12.2平战结合的防空地下室中应严格按照规范第3.7.2条强制性要求，规定的构件结构和防护设施等应在工程施工和安装时一次完成。
12.3封堵部位的洞口尺寸和数量应满足规范第3.7节相关条文的要求。
13其他
13.1防空地下室的变形缝利防护变形缝必须采取可靠加固措施保证防护密闭的要求。
13.2地下车库为平时通风排烟采光在顶板开设的通风采光窗窗口尺寸不宜大于3.0mX6.0m，并应预留临战封堵措施。13.3防雨水和地表水要求高的口部可采用防洪挡板的做法编制说明
图集号
审核顾群彝校对李宝明李明设计赵贵华丢贵伞页07FJ02
适用范围
结构形式
出入口形式
楼梯高度
梯段宽度
踏步尺寸
配套选用
附属构件
楼梯编号说明
楼梯式主要出入口设计要点
防空地下室战时室外人员主要出入口以及可作为室外主要出入口的室内人员出入口以双跑楼梯作为疏散口的楼梯式主要出入口钢筋混凝土结构
独立式出入口及作为室外主要出入口的室内人员出入口两种形式本图集给出楼层高度3000~4400mm的楼梯选用表，高度模数为100mm，若楼层高度超过4400mm则需要组合梯段以达到所需高度梯段宽度范围为1100~1800mm模数为100mm其他要求见本图集编制说明踏步宽度为260mm，高度约为170mm，梯段组合时应优先采用踏步高度相近的梯段楼梯间尺寸若同防倒塌糊架尺寸统一考虑，则棚架及楼梯可从图集中一同选择栏杆、扶手本图集已选用标准图，防滑条由具体工程确定楼层高度
TB(XX)-XX-XX-XX
板式楼梯
抗力级别
进深尺寸
开间尺寸
楼层高度
TB(XX)-XX-XX-XX
作为室外口的室内口
板式楼梯
抗力级别
开间尺寸
进深尺寸
索引表
图纸名称
楼梯式室外主要出入口设计要点，索引表3000~4400mm层高楼梯式主要出入口示例图
4400mm以上层高楼梯式主要出入口示例图作为室外主要出入口的楼梯式室内口示例图3000mm层高楼梯式主要出入口选用表3100mm层高楼梯式主要出入口选用表3200mm层高楼梯式主要出入口选用表3300mm层高楼梯式主要出入口选用表3400mm层高楼梯式主要出入口选用表3500mm层高楼梯式主要出入口选用表3600mm层高楼梯式主要出入口选用表3700mm层高楼梯式主要出入口选用表3800mm层高楼梯式主要出入口选用表3900mm层高楼梯式主要出入口选用表4000mm层高楼梯式主要出入口选用表4100mm层高楼梯式主要出入口选用表4200mm层高楼梯式主要出入口选用表4300mm层高楼梯式主要出入口选用表4400mm层高楼梯式主要出入口选用表楼梯式主要出入口设计要点、索引表审核顾群砭校对赵贵华麦贵率设计李宝明李图集号
07FJ02
260xt2
260xt1
地面层平面图
地下层平面图
15d(125)
室外地面
地下层地面www.bzxz.net
说明：
TB2(H)
FNIVNN
栏杆扶手
/99SJ40310
TB1(H)
NYNYARRRN
1—1剖面图
1.本图为楼梯式室外主要出入口平剖面示例图，楼梯编号从选用表中选取。
2.梯段踏步均等分。
3.梯段踏步面层按地砖设计，做法详见图集99SJ403第78页做法54.梯段栏杆油漆做法详见图集99SJ403第77页做法11。5.梯段板底表面做法详见图集99SJ403第81页做法6。6.梯段踏步防滑条做法由具体工程确定。3000~4400mm层高楼梯式主要出入口示例图审核顾群率 校对赵贵华主资率设计李宝明查望图集号
室外地面
07FJ02
260x11=2860
地下层平面图
260x10=2600
260x9=2340
地面层平面图
说明：
栏杆扶手
99SJ403
TB2(39)
TB1(34)
TB1(39)
FVVYYNNN
1－1面图
1.本图仅为层高5600mm时楼梯式主要出入口的梯段组合。1%
楼梯梯段宽度选用表
2.本图集楼梯式主要出入口每段梯段均有编号，如TB1（39)则表示楼层高度为3900的第一梯段。拟定防空地下室抗力等级为核5级常5级，梯段宽度为1300mm，楼梯开间为3000mm,进深为6300mm，则本图所示楼梯可表示为TB(h5)-39-30-63+TB(h5)-34-30-60中TB1（34），梯段板的跨度及配筋需结构专业进行复核。3,组合梯段楼梯若作为室外主要出入口的室内口时，则需满足相关规范要求，4400mm以上层高楼梯式主要出入口示例图审核顾群磁彝校对赵贵华圭资率设李宝明查眼图集号
07FJ02
地下层平面图
260x8=2080
《2000（甲类）
《5000（乙类）
260×8=2080
地面层平面图
防倒塌挑檐
说明：
楼层标高
栏杆扶手
99SJ403
TB2(33)
TB1(33)
YEYAYVYRY
1—1剖面图
1.本图所示作为室外主要出入口的楼梯式室内口仅适用于抗力级别为核6级、核6B级及常6级防空地下室工程，需严格按规范要求设计。2.本图仅以3300mm层高为例说明其构造做法，其他层高楼梯构造均同此做法，楼梯间内做法同独立式主要出入口。3.楼梯梯段宽度按1100～1500mm设计，外墙厚度（连同保温）按300mm计算超过此范围需重新复核规范中相关要求作为室外主要出入口的楼梯式室内口示例图审核顾群磁彝校对赵贵华麦贵翠设计李宝明本明图集号
07FJ02
核5级常5级
TB(h5)-30-26-54
TB(h5)-30-28-54
TB(h5)-30-30-54
TB(h5)-30-32-60
TB(h5)-30-34-60
核6级常6级
TB(h6)-30-26-54
3000mm层高楼梯式主要出入口选用表楼梯编号
核6日级常6级
TB(h6B)-30-2654
TB' (h6)-30-26-51TB (h6B)-30-26-51TB(h6)-30-28-54
TB(h6B)-30-28-54
TB' (h6)-30-28-54|TB/ (h6B)-30-28-54TB(h6)-30-30-54TB(h6B)-30-30-54TB'(h6)-30-30-54|TB/ (h6B)-30-30-54TB(h6)-30-32-60
TB(h6B)-30 -32—60
TB'(h6)-30-32-56|TB/(h6B)-30-32-56TB(h6)-30-34-60
TB(h6B)-30-34-60
TB'(h6)-30-34-57TB' (h6B)-30-34-57常5级
TB(c5)-30-26-54
TB(c5)-30-28-54
T日(c5)-30-3054
TB(c5) - 30-32-60
TB(c5)-30-34-60
常6级
TB(c6)-30-26-54
TB'(c6)-30-26-51
TB(c6)-30-28-54
TB (c6)-30-28-54
TB(c6)-30-30-54
TB/(c6)-30-30-54
TB(c6)-30-32-60
TB (c6)-30-32-56
TB(c6)-30-34-60
TB*(c6)-30-34-57
TB(h5)-30-36-60 TB(h6)-30-36-60TB(h6B)-30-36-60
TB(c5)-30-36-60TB(c6)-30-36-60TB(h5)-30-38-63 TB(h6)--30-38-63TB(h6B)-30-3863
TB(h5)-30-40-63TB(h6)-30-40-63 TB(h6B)-30-40-63TB(c5)-30-38-63|TB(c6)-30-38-63TB(c5)-30-40-63TB(c6)-30-40-63K1
11002600
120028005400
13003000|5400
14003200
15003400
16003600
17003800
1580 17401740
224022403000
178021402140
3000mm层高楼梯式主要出入口选用表H1
150011500
图集号
审核顾群砭彝 校对赵贵华麦贵率设计李宝明查明页
(7FJ02
