16CJ40-11
建筑防水系统构造（十一）
参考图集
中国建筑标准设计研究院

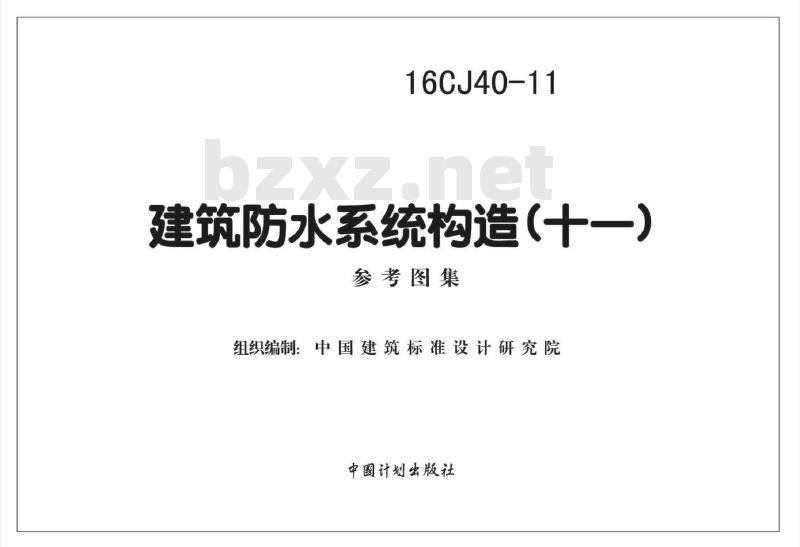

16CJ40-11
建筑防水系统构造（十一）
参考图集
组织编制：中国建筑标准设计研究院中國计划出版社
图书在版编目（CIP）数据
国家建筑标准设计图集建筑防水系统构造.十一：16CJ40-11／中国建筑标准设计研究院组织编制.一北京：中国计划出版社，2016.9
郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
141160466
ISBN978-7-5182-0506-6
举报盗版电话：010-63906404
010-68318822
I.①国...Ⅱ.①中...Ⅲ.①建筑设计一中国一图集②建筑防水一建筑构造一中国一图集IV.①TU2062TU22-64
中国版本图书馆CIP数据核字（2016）第232628号最新标准首发Q群：
国家建筑标准设计图集
建筑防水系统构造（十一）
16CJ40-11
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）★
中国计划出版社出版
（地址：北京市西城区木地北里甲11号国宏大厦C座3层）北京国防印刷厂印刷
787mm×1092mm1/162.25印张9千字2016年9月第1版2016年9月第1次印刷★
ISBN978-7-5182-0506-6
定价：26.00元

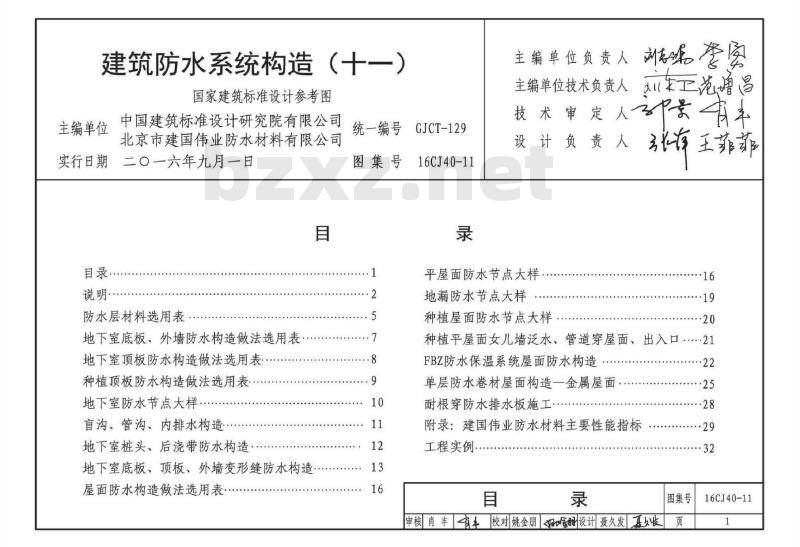

建筑防水系统构造（十一）
国家建筑标准设计参考图
主编单位
中国建筑标准设计研究院有限公司北京市建国伟业防水材料有限公司实行日期二〇一六年九月一日
目录·
说明·
防水层材料选用表
地下室底板、外墙防水构造做法选用表地下室顶板防水构造做法选用表种植顶板防水构造做法选用表
地下室防水节点大样
盲沟、管沟、内排水构造
地下室桩头、后浇带防水构造
地下室底板、顶板、外墙变形缝防水构造屋面防水构造做法选用表
统一编号
图集号
GJCT-129
16CJ40-11
主编单位负责人味登客
刘范增昌
主编单位技术负责人
技术审定人有车
张王菲菲
设计负责人
平屋面防水节点大样
地漏防水节点大样
种植屋面防水节点大样
种植平屋面女儿墙泛水、管道穿屋面、出入口21FBZ防水保温系统屋面防水构造
单层防水卷材屋面构造一金属屋面耐根穿防水排水板施工·
附录：建国伟业防水材料主要性能指标工程实例.
图集号
审核肖丰有校对姚金朋好明设计聂久发真收页
16CJ40-11

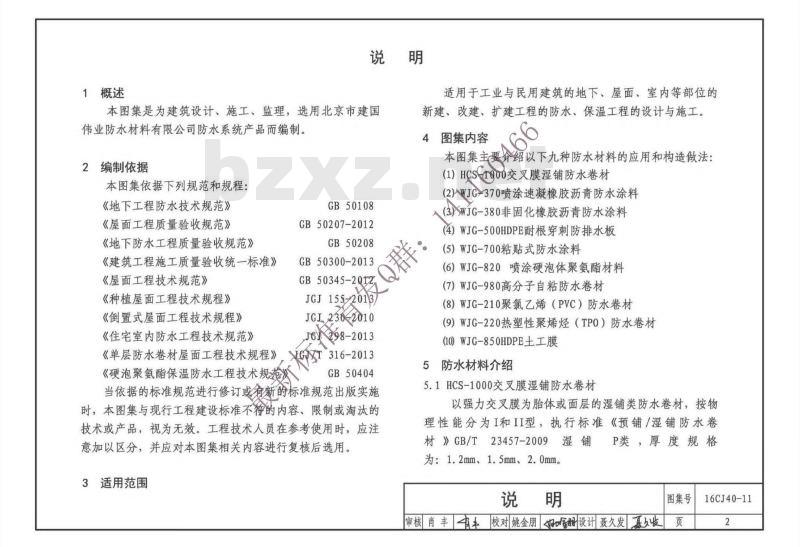

1概述
本图集是为建筑设计、施工、监理，选用北京市建国伟业防水材料有限公司防水系统产品而编制。2编制依据
本图集依据下列规范和规程：
《地下工程防水技术规范》
《屋面工程质量验收规范》
《地下防水工程质量验收规范》《建筑工程施工质量验收统一标准》《屋面工程技术规范》
《种植屋面工程技术规程》
《倒置式屋面工程技术规程》
《住宅室内防水工程技术规范》GB50108
GB 50207-2012
GB50208
GB50300-2013
GB50345-2Q
JGJ155-201B
JGL230-2010
Jel298-2013
《单层防水卷材屋面工程技术规程》，XGT316-2013《硬泡聚氨酯保温防水工程技术规范GB50404
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容，限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。3适用范围
适用于工业与民用建筑的地下、屋面、室内等部位的新建、改建、扩建工程的防水、保温工程的设计与施工。图集内容
本图集主要绍以下九种防水材料的应用和构造做法：（1）HCS-1Q00交叉膜湿铺防水卷材(2)WJG370喷涂速凝橡胶沥青防水涂料（3XWJG-380非固化橡胶沥青防水涂料(4）WJG-500HDPE耐根穿刺防排水板(5）WJG-700粘贴式防水涂料
(6）WJG-820喷涂硬泡体聚氨酯材料（7）WJG-980高分子自粘防水卷材（8）WJG-210聚氯乙烯（PVC）防水卷材(9）WJG-220热塑性聚烯烃（TPO）防水卷材(10)WJG-850HDPE土工膜
5防水材料介绍
5.1HCS-1000交叉膜湿铺防水卷材以强力交叉膜为胎体或面层的湿铺类防水卷材，按物理性能分为I和II型，执行标准《预铺/湿铺防水卷材》GB/T23457-2009湿铺P类，厚度规格为：1.2mm、1.5mm、2.0mm。
图集号
审核肖丰有校对姚金朋好明设计聂久发真页
16CJ40-11
施工方法：湿铺。
5.2WJG-370喷涂速凝橡胶沥青防水涂料采用超细悬浮微乳型阴离子乳化沥青和合成橡胶乳液（A组分）与破乳剂（B组分）通过专用喷涂设备喷涂，双组分空中混合破乳，落地析水凝聚成膜，涂膜实干后形成的具有不透水性的高弹性涂层。执行标准《喷涂速凝橡胶沥青防水涂料》Q/FSWJG0014-2015施工方法：喷涂。
5.3WJG-380非固化橡胶沥青防水涂料以橡胶，沥青为主要组分，加入助剂混合制成的在使用年限内保持粘性膏状体的防水涂料。执行标准《非固化橡胶沥青防水涂料》Q/FSWJG0017-2014。施工方法：刮涂、喷涂
5.4WJG-500HDPE耐根穿刺防排水板以高密度聚乙烯（HDPE）为主要原料，通过挤出机挤出一定厚度的片材，在熔融的状态下经真空吸塑和滚压成型，制造成半锥状、连续密闭壳形凸起的板状产品。执行标准《塑料防护排水板》JC/T2112-2012。规格为：厚度1.2mm，凸台高度：16mm、20mm。5.5WJG-700粘贴式防水涂料
是既能做防水层、文能用于粘结防水卷材，且低温环境又能正常使用的一种防水涂料。执行标准《粘贴式聚合物改性沥青防水卷材及配套胶粘剂》Q/FSWJG004-2015。5.6WJG-820喷涂硬泡体聚氨酯材料是以异氰酸酯（俗称黑料）和聚醚多元醇（俗称白料）为主要原料，在发泡剂、催化剂、阻燃剂、抗老化剂等多种助剂的作用下，通过专用设备均匀混合，经高压喷涂施工、现场发泡而成的具有绝热和防水功能的硬质高分子泡沫材料。执行标准《硬泡聚氨酯保温防水工程技术规范》GB50404-2007。
5.7WJG-980高分子自粘防水卷材以HDPE、EVA、PVC、TPO或三元乙丙等高分子材料为主防水层，在主防水层上复合非沥青基自粘胶，能够与后浇混凝土或水泥砂浆粘结的防水卷材。执行标准《预铺/湿铺防水卷材》GB/T23457-2009中预铺P类。厚度：1.2mm、1.5mm、2.0mm。
施工方法：预铺反粘。
5.8WJG-210聚氯乙烯（PVC）防水卷材以挤出压延法生产的防水卷材。按产品组成分为L类和P类。执行标准《聚氯乙烯（PVC）防水卷材》GB12952-2011。厚度：1.5mm。
施工方法：粘贴、机械固定。
图集号
审核肖丰有车校对姚金朋妇设计聂久发夏收页
16CJ40-11
5.9WJG-220热塑性聚烯烃（TPO）防水卷材以乙丙橡胶与聚丙烯为基料，加入各类改性剂、抗氧剂、抗老化剂和紫外线吸收剂等辅助材料，以挤出压延法生产的防水卷材。按产品组成分为L类和P类。执行标准《热塑性聚烯烃（TP0）防水卷材》GB27789-2011。厚度：1.5mm。6
防水材料适用部位简介
施工方法：粘贴、机械固定
5.10WJG-850HDPE土工膜
是以高密度聚乙烯树脂为主要原料，加入抗老化剂、抗氧剂、紫外线吸收剂、稳定剂等辅料，经过特殊配制及先进的加工工艺制成具有耐根穿刺功能的防水、防渗材料。施工方法：函缝焊接法
防水材料适用部位简介
防水材料
HCS-1000
WJG-370
WJG-380
WJG-500
WJG-700
WJG-820
WJG-980
WJG-210
WJG-220
WJG-850
7其他
防水材料名称
交叉膜湿铺防水卷材
喷涂速凝橡胶沥青防水涂料
非固化橡胶沥青防水涂料
HDPE耐根穿刺防排水板
粘贴式防水涂料
喷涂硬泡体聚氨酯（Ⅱ型和Ⅲ型）高分子自粘防水卷材
聚氯乙烯（PVC）防水卷材
热塑性聚烯烃（TPO）防水卷林
HDPE土工膜
单组分聚氨酯防水涂料
聚合物水泥防农涂料
适用范围
地下室底板地下室外墙地下室顶板种植屋面（顶板）
7.1本图集中除注明单位者外，其他均以毫米(mm）为单位。7.2其他未尽事宜，均应按照国家现行标准执行。7.3本图集根据北京市建国伟业防水材料有限公司提供的技术资料编制，图集的解释由该公司负责。O
8详图索引方法
16CJXX
16CJXX
单层防水卷材屋面
防水做法编号
节点构造编号
图集号
审核肖丰有主校对姚金朋好设计聂久发真收页
16CJ40-11
索引号
索引号
地下室防水层材料选用表（一级）防水层材料
①>1.5厚HCS-1000交叉膜湿铺防水卷材②>1.5厚HCS-1000交叉膜湿铺防水卷材①干撒>1.5kg/m水泥基渗透结晶型防水涂料（底板）②>1.5厚HCS-1000交叉膜湿铺防水卷材①>1.5mmHCS-1000交叉膜湿铺防水卷材②掺加>1.5kg/m水泥基渗透结晶型防水涂料（外墙、顶板）
>1.2厚WJG-980高分子自粘防水卷材①>3.0厚弹性体改性沥青防水卷材②>2.0厚WJG-380非固化橡胶沥青防水涂料①>1.5厚HCS-1000交叉膜湿铺防水卷材②>2.0厚WJG-380非固化橡胶沥青防水涂料①>1.5厚自粘聚合物改性沥青防水卷材②>1.5厚WJG-700粘贴式防水涂料≥2.7厚WJG-370喷涂速凝橡胶沥青防水涂料地下室防水层材料选用表（二级）防水层材料
>1.5厚HCS-1000交叉膜湿铺防水卷材>1.2厚WJG-980高分子自粘防水卷材>1.5厚自粘聚合物改性沥青防水卷材>2.0厚WJG-370喷涂速凝橡胶沥青防水涂料索引号
平屋面防水层材料选用表（1级）防水层材料
①>1.5厚HCS-1000交叉膜湿铺防水卷材②>1.5厚HCS-1000交叉膜湿铺防水卷材①>1.5厚HCS-1000交叉膜湿铺防水卷材②>1.5厚聚合物水泥防水涂料
①WJG-820喷涂硬泡体聚氨酯（厚度按工程设计）②>2.0厚WJG-370喷涂速凝橡胶沥青防水涂料①WJG-820喷涂硬泡体聚氨酯（厚度按工程设计）②>1.5厚聚合物水泥防水涂料
①WJG-820喷涂硬泡体聚氨酯（厚度按工程设计）②>1.5厚聚氨酯防水涂料
①>3.0厚弹性体改性沥青防水卷材②2.0厚WJG-380非固化橡胶沥青防水涂料①>3.0厚塑性体改性沥青防水卷材②>2.0厚WJG-380非固化橡胶沥青防水涂料①>1.5厚HCS-1000交叉膜湿铺防水卷材②>2.0厚WJG-380非固化橡胶沥青防水涂料①>1.5厚自粘聚合物改性沥青防水卷材②>1.5厚WJG-700粘贴式防水涂料>2.7厚WJG-370喷涂速凝橡胶沥青防水涂料防水层材料选用表
审核肖丰有校对姚金朋好明设计聂久发惠发图集号
16CJ40-11
索引号
平屋面防水层材料选用表（IⅡ级）防水层材料
>1.5厚HCS-1000交叉膜湿铺防水卷材>2.0厚WJG-370喷涂速凝橡胶沥青防水涂料>1.5厚自粘聚合物改性沥青防水卷材单层防水卷材屋面工程防水材料选用表（丨级）索引号
索引号
防水层材料
>1.5厚WJG-210聚氯乙烯（PVC）防水卷材（内增强）>1.5厚WJG-220热塑性聚烯烃（TPO）防水卷材内增强）室内防水层材料选用表
防水隐粉料
>1.5厚单组分聚氨酯防水涂料
>1.5厚聚合物水泥防水涂料
>1.5厚WJG-370喷涂速凝橡胶沥青防水涂料索引号
种植屋面/顶板防水层材料选用表防水层材料
①>1.2厚G-850HDPB土工膜（长边双缝热熔焊）②≥厚HCS-1000交叉膜湿铺防水卷材.2厚WJG-500HDPE耐根穿刺防排水板②×1.5厚HCS-1000交叉膜湿铺防水卷材>1.2厚WJG-850HDPE土工膜（长边双缝热熔焊）②>2.0厚WJG-370喷涂速凝橡胶沥青防水涂料①>1.2厚WJG-500HDPE耐根穿刺防排水板②>2.0厚WJG-370喷涂速凝橡胶沥青防水涂料注：用于种植屋面或地下室种植顶板时，应出具耐根穿刺应用性能检测报告。
防水层材料选用表
审核肖丰有主校对姚金朋好设计聂久发真收图集号
16CJ40-11
构造编号
底板1
底板2
底板3
地下室底板防水构造做法选用表简图
（卷材与卷材组合）
（卷材与涂膜组合）
（卷材或涂料）
构造做法
一级「二级
面层见具体工程
防水钢筋混凝土底板
50厚C20细石混凝土
卷材防水层
卷材防水层
100~150厚C15混凝土垫
层（原浆表面抹平压光）
地基土
面层见具体工程
防水钢筋混凝土底板
50厚C20细石混凝土
卷材防水层
涂膜防水层
100~150厚C15混凝土垫
层（原浆表面抹平压光）
地基土
面层见具体工程
防水钢筋混凝土底板
3.50厚C20细石混凝土
4.卷材（或涂料）防水层
100~150厚C15混凝土垫
层（原浆表面抹平压光）
地基土
D1-2注
注：底板防水材料采用D1-2时，先做卷材防水层，后做水泥基渗透结晶型防水涂料。
构造编号
外墙1
外墙2
外墙3
地下室外墙防水构造做法选用表简图
（卷材与卷材组合）
（卷材与涂膜组合）
（卷材或涂料）
构造做法
1.2：8灰土分层夯实
2．保护层或保温层，材料及
厚度见具体工程设计
3．卷材防水层
4.卷材防水层
5.防水钢筋混凝土外墙
6.面层见具体工程
1.2：8灰土分层夯实
2.保护层或保温层，材料及
厚度见具体工程设计
3.卷材防水层
4.涂膜防水层
5.防水钢筋混凝土外墙
6.面层见具体工程
1.2：8灰土分层夯实
2.保护层或保温层，材料及
厚度见具体工程设计
3.卷材（或涂料）防水层
5.防水钢筋混凝土外墙
6.面层见具体工程
一级二级
地下室底板、外墙防水构造做法选用表图集号
审核肖丰有车校对姚金朋妞翻设计聂久发真发页
16CJ40-11
构造编号
顶板1
顶板2
顶板3
（卷材与卷材组合）
（卷材与涂膜组合）
（卷材或涂料）
地下室顶板防水构造做法选用表构造做法
覆土或面层（按工程设
50~70厚C20细石混凝
土保护层（配筋见具体
工程设计)
隔离层
卷材防水层
卷材防水层
20厚1：2.5水泥砂浆找
防水钢筋混凝土顶板
1~3同顶板1
4.卷材防水层
涂膜防水层
20厚1：2.5水泥砂浆找
防水钢筋混凝土顶板
1~3同顶板1
卷材（或涂料）防水层
20厚1：2.5水泥砂浆找
防水钢筋混凝土顶板此内容来自标准下载网
一级「二级
注：如混凝土顶板随捣随抹可保证平整度，水泥砂浆找平层可取消。D2-2
构造编号
顶板4
顶板5
顶板6
构造做法
覆土或面层（按工程设计）
50~70厚C20细石混凝土
土保护层（配筋见具体工
程设计)
保温层（材料、厚度见具
体工程设计）
隔离层
5.卷材防水层
卷材与卷材组合）6
6.卷材防水层
7.20厚1：2.5水泥砂浆找平层
防水钢筋混凝土顶板
1~4同顶板4
卷材防水层
涂膜防水层
7.20厚1：2.5水泥砂浆找平层
防水钢筋混凝土顶板
（卷材与涂膜组合）
1~4同顶板4
5.卷材（或涂料）防水层
6.20厚1：2.5水泥砂浆找平层
7.防水钢筋混凝土顶板
（卷材或涂料）
地下室顶板防水构造做法选用表审核肖丰有车校对姚金朋好设计聂久发真久发备注
图集号
16CJ40-11
构造编号
种顶1
种顶2
有保温
有保温
构造做法
植被层
300~1200种植±
过滤层
排水板
种植顶板防水构造做法选用表
70厚C20细石混凝土保护层
隔离层
耐根穿刺卷材防水层
8.普通卷材防水层
9．找平层
10.找坡层（1%~2%）
11.保温层（按工程设计）
12.防水钢筋混凝土顶板
1．植被层
2.300~1200种植±
3.过滤层
耐根穿刺防水层（16~20高
WJG-500HDPE耐根穿刺防排水
板，板缝需焊接）
70厚C20细石混凝土保护层
6.隔离层
7.普通防水层
8.找平层
9.找坡层（1%~2%）
10.保温层（按工程设计）
11.防水钢筋混凝土顶板
CWJG-500HDPE
耐根穿刺防排
水板的施工见
本图集第28页
注：如混凝土顶板随捣随抹可保证平整度，水泥砂浆找平层可取消。构造编号
种顶3
种顶4
无保温
无保温
构造做法
1．植被层
900~2000种植
100厚洁净细砂
4、过滤层
排水板
6.70厚C20细石混凝土保护层
隔离层
8.耐根穿刺卷材防水层
9.普通卷材防水层
10.找平层
11.找坡层（1%~2%）
12.防水钢筋混凝土顶板
植被层
900~2000种植土
100厚洁净细砂
过滤层
耐根穿刺防水层（16~20高
WJG-500HDPE耐根穿刺防排水
板，板缝需焊接）
70厚C20细石混凝土保护层
隔离层
普通防水层
9．找平层
10.找坡层（1%~2%）
11.防水钢筋混凝土顶板
种植顶板防水构造做法选用表
审核肖丰有丰校对姚金朋如舶设计聂久发真发图集号
CWJG-500HDPE
耐根穿刺防排
水板的施工见
本图集第28页
16CJ40-11
