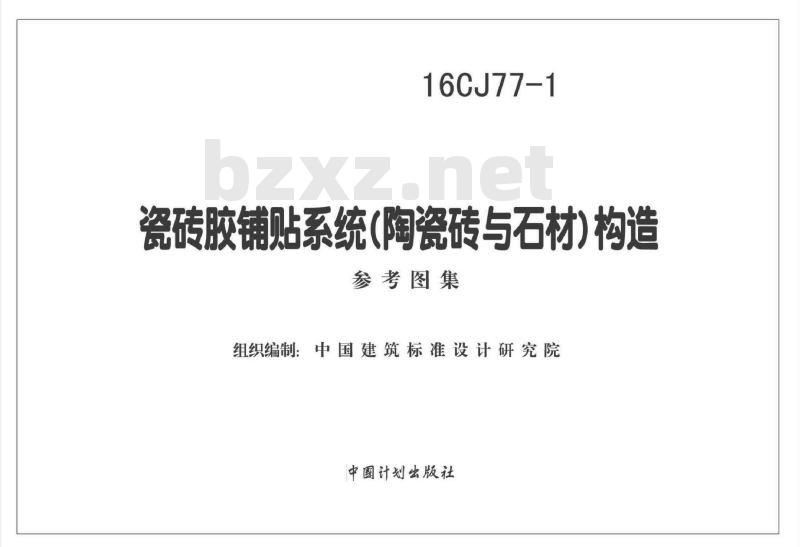

16CJ77-1
瓷砖胶铺贴系统(陶瓷砖与石材)构造参考图集
组织编制：中国建筑标准设计研究院中國计划出版社

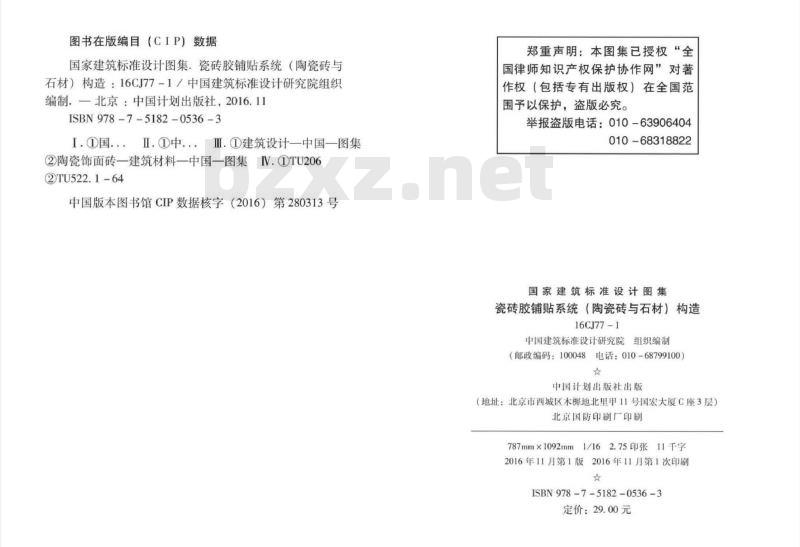

图书在版编目（CIP）数据
国家建筑标准设计图集瓷砖胶铺贴系统（陶瓷砖与石材）构造：16CJ77-1／中国建筑标准设计研究院组织编制.一北京：中国计划出版社，2016.11ISBN978-7-5182-0536-3
I.国..Ⅱ.①中...Ⅲ.①建筑设计一中国一图集②陶瓷饰面砖一建筑材料一中国一图集IV.①TU2062TU522.1-64
中国版本图书馆CIP数据核字（2016）第280313号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
瓷砖胶铺贴系统（陶瓷砖与石材）构造16CJ77-1
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）★
中国计划出版社出版
（地址：北京市西城区木棵地北里甲11号国宏大厦C座3层）北京国防印刷厂印刷
787mmx1092mm1/162.75印张11千字2016年11月第1版2016年11月第1次印刷★
ISBN978-7-5182-0536-3
定价：29.00元

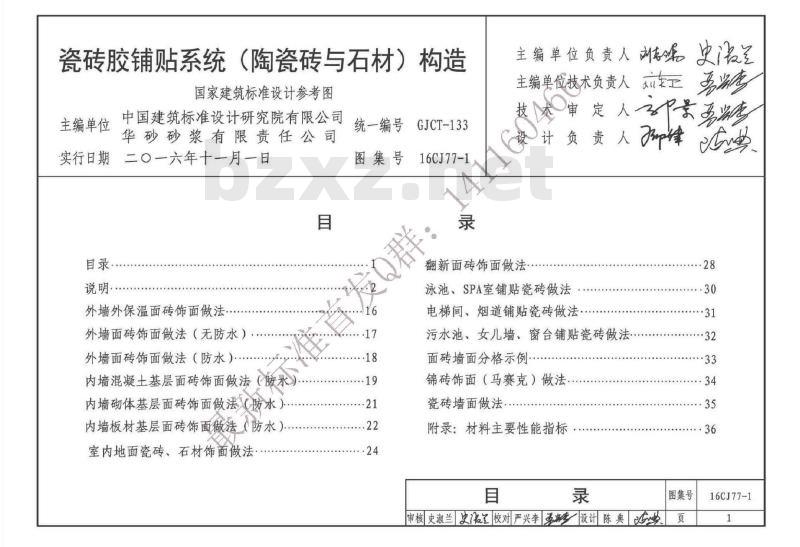

瓷砖胶铺贴系统（陶瓷砖与石材）构造国家建筑标准设计参考图
主编单位
中国建筑标准设计研究院有限公司华砂砂浆有限责任公司
实行日期二〇一六年十一月一日目
目录，
说明·
外墙外保温面砖饰面做法
外墙面砖饰面做法（无防水）
外墙面砖饰面做法（防水）
内墙混凝土基层面砖饰面做法（防水）内墙砌体基层面砖饰面做法（防水）内墙板材基层面砖饰面做法（防水）室内地面瓷砖、石材饰面做法
统一编号
图集号
GJCT-133
16CJ77-1
发Q群：
主编单位负责人史
主编单位技术负责人东工马
技审定人景马
爱计负责人锋
翻新面砖饰面做法
泳池、SPA室铺贴瓷砖做法
电梯间、烟道铺贴瓷砖做法·
污水池、女儿墙、窗台铺贴瓷砖做法面砖墙面分格示例
锦砖饰面（马赛克）做法
瓷砖墙面做法
附录：材料主要性能指标
审核史淑兰史流校对严兴李设计陈典心图集号
··32
16CJ77-1

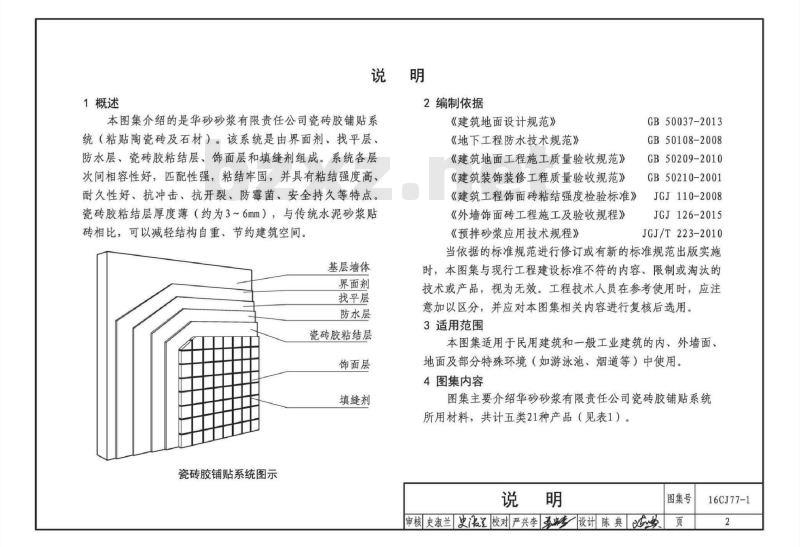

1概述
2编制依据
本图集介绍的是华砂砂浆有限责任公司瓷砖胶铺贴系统（粘贴陶瓷砖及石材）。该系统是由界面剂、找平层、防水层、瓷砖胶粘结层、饰面层和填缝剂组成。系统各层次间相容性好，匹配性强，粘结牢固，并具有粘结强度高耐久性好、抗冲击、抗开裂、防霉菌、安全持久等特点。瓷砖胶粘结层厚度薄（约为3~6mm），与传统水泥砂浆贴砖相比，可以减轻结构自重、节约建筑空间。基层墙体
界面剂
找平层
防水层
瓷砖胶粘结层
饰面层
填缝剂
瓷砖胶铺贴系统图示
《建筑地面设计规范》
《地下工程防水技术规范》
《建筑地面工程施工质量验收规范》《建筑装饰装修工程质量验收规范》《建筑工程饰面砖粘结强度检验标准》《外墙饰面砖工程施工及验收规程》《预拌砂浆应用技术规程》
GB50037-2013
GB50108-2008
GB50209-2010
GB50210-2001
JGJ110-2008
JGJ126-2015
JGJ/T223-2010
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。3适用范围
本图集适用于民用建筑和一般工业建筑的内、外墙面、地面及部分特殊环境（如游泳池、烟道等）中使用。4图集内容
图集主要介绍华砂砂浆有限责任公司瓷砖胶铺贴系统所用材料，共计五类21种产品（见表1）。说明
审核史淑兰史校对严兴李设计陈典心图集号
16CJ77-1

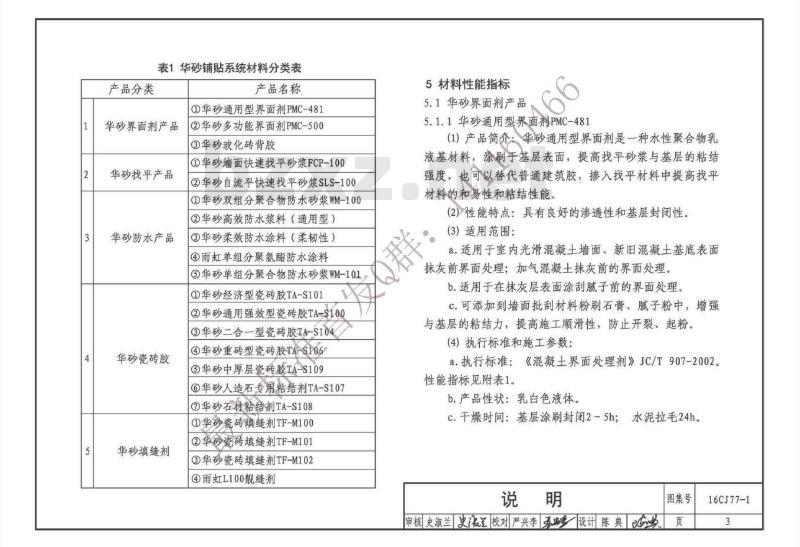

产品分类
表1华砂铺贴系统材料分类表
产品名称
①华砂通用型界面剂PMC-481
华砂界面剂产品
华砂找平产品
华砂防水产品
华砂瓷砖胶
华砂填缝剂
②华砂多功能界面剂PMC-500
③华砂玻化砖背胶
①华砂墙面快速找平砂浆FCP-100②华砂自流平快速找平砂浆SLS-100①华砂双组分聚合物防水砂浆WM-100②华砂高效防水浆料（通用型）③华砂柔效防水涂料（柔韧性）④雨虹单组分聚氨酯防水涂料
③华砂单组分聚合物防水砂浆WM-101，①华砂经济型瓷砖胶TA-S101
②华砂通用强效型瓷砖胶TA-S100③华砂二合一型瓷砖胶TA-S104
华砂重砖型瓷砖胶TA-S106
③华砂中厚层瓷砖胶TA-S109
③华砂人造石专用粘结剂TA-S107①华砂石材粘结剂TA-S108
①华紗瓷砖填缝剂TF-M100
①华砂瓷砖填缝剂TF-M101
③华砂瓷砖填缝剂TF-M102
④雨虹L100靓缝剂
5材料性能指标
5.1华砂界面剂产品
5.1.1华砂通用型界面剂PMC-481（1）产品简介：华砂通用型界面剂是一种水性聚合物乳液基材料，涂刷于基层表面，提高找平砂浆与基层的粘结强度，也可以替代普通建筑胶，掺入找平材料中提高找平材料的和易性和粘结性能。
(2）性能特点：具有良好的渗透性和基层封闭性(3）适用范围：
a.适用于室内光滑混凝土墙面、新旧混凝土基底表面抹灰前界面处理；加气混凝土抹灰前的界面处理。b.适用于在抹灰层表面涂刮腻子前的界面处理。c.可添加到墙面批刮材料粉刷石膏、腻子粉中，增强与基层的粘结力，提高施工顺滑性，防止开裂、起粉。（4）执行标准和施工参数：
a.执行标准：《混凝土界面处理剂》JC/T907-2002。性能指标见附表1。
b.产品性状：乳白色液体。
c.千燥时间：基层涂刷封闭25h；水泥拉毛24h。
审核史淑兰史校对严兴李勇设计陈典图集号
16CJ77-1
d.参考用量：基层涂刷封闭20m2/kg/遍【加水稀释使用，与水比例1：（0.5~1））；拉毛1kg/m2（拉毛厚度为2mm，与水泥比例为1：2）。
5.1.2华砂多功能界面剂PMC-500（1）产品简介：华砂多功能界面剂PMC-500是多功能水性聚合物乳液基材料，可以直接涂刷基面，提高找平砂浆与基层的粘结力，也可以添加到干混砂浆中，以提高砂浆的粘结强度和柔性。
(2）性能特点：具有良好的渗透性和基层封闭性。(3）适用范围：
&.适用于自流平施工前的基层处理。b.适用于XPS、岩棉保温板表面处理。C.适用于室内外水泥墙地面的界面处理。（4）执行标准和施工参数：
a.执行标准：《墙体用界面处理剂》JG/T468-2015。性能指标见附表2。
b.产品性状：乳白色液体。
C.用量：挤塑聚苯板（XPS板）界面处理：直接使用PMC-500涂刷，每公斤华砂PMC-500可涂刷约6~10m；水泥基层界面处理：一般无需加水，每公斤华砂PMC-500可涂布约3~5m（视渗透性而定）：作为干混砂浆的增强组分，建议加入量不小于粉料重量的10%。5.1.3华砂玻化砖背胶
（1）产品简介：华砂玻化砖背胶由粉料及液料组成，该产品用于低吸水量玻化砖背涂界面处理，可释放大部分瓷砖胶与玻化砖之间产生的应力，对于普通瓷砖胶与玻化砖之间粘结起到很好过渡作用。
(2)性能特点：
a.无需浸砖、无需晾置，施工方便。b.粘结牢固、不易空鼓。
C.刚柔并济、释放应力、抵抗收缩。d.背涂贴砖一步完成，施工简便。(3）执行标准和使用方法：
a.执行标准：《混凝土界面处理剂》JC/T907-2002。性能指标见附表3。
b.产品性状：白色液料和灰色粉料。c.混合比例：液料：粉料=1：4（重量比）。d.参考用量：2.2kg/m2/mm。
e.保质期：未开封包装储藏在阴凉、干燥的地方，保质期为12个月。
5.1.4华砂界面剂材料选用表见表2。表2华砂界面剂材料选用表
通用型界面剂PMC-481
多功能界面剂PMC-500
玻化砖背胶
适用范围
1.室内干燥墙面
2.可拉毛、涂刷使用
1.室内外干燥墙地面，涂刷使用2.可用于XPS、岩棉板表面处理
玻化砖、瓷砖基层
图集号
审核史淑兰史液校对严兴李设计陈典心梦页
16CJ77-1
5.2华砂找平产品此内容来自标准下载网
5.2.1华砂墙面快速找平砂浆FCP-100（1）产品简介：华砂墙面快速找平砂浆FCP-100由特种水泥、石英砂及多种添加剂组成，在新拌状态下具有良好施工性能和抗下滑性，同时具有快硬和低收缩的特性，适用于铺贴瓷砖前的基层找平处理。设计选用见表3。(2)性能特点：
a.快速硬化、低收缩，1~2d后即可进行贴砖。b.不空鼓，粘结强度高。
（3）适用范围：适用于新建或翻建住宅和公共建筑物外墙和内墙的墙面找平，其上可以直接铺贴瓷砖。（4）执行标准和施工参数：
性能指标见附表4。
b.产品性状：灰色粉料。
c.硬化时间：标准条件下4~8h，1d抗压强度>4MPa28d抗压强度>8MPa；2d拉伸粘结强度>0.3MPa。d.抹灰厚度：10~20mm。
e.参考用量：约2.0kg/mmm
5.2.2华砂自流平快速找乎砂浆SLS-100（1）产品简介：华砂自流平快速找平砂浆SLS-100由特种水泥、骨料及多种添加剂组成，在新拌状态下具有良好的流动性和均质性，适用于一般室内砂浆地面、混凝土地面的快速厚层找平。设计选用见表3。编号
表3华砂找平层材料选用表
名称o
墙面快速找平砂浆
FCP-100
自流平快速找平砂浆
SLS-100
(2)性能特点：
适用范围
1.室内外墙面找平
2.厚度大于20mm时，需增设
加强网
1.室内地面找平
2.施工厚度5~30mm
a.流动性好，有较好的流平性能。b.均质性好，不泌水、不沉降，砂浆硬化速度快，X24h后可进行下道工序。
C.与基层粘结力强，表面强度高。（3）适用范围：适用于住宅和公共建筑物室内新建、翻新地面的精确找平，硬化后的自流平砂浆上可以直接铺设瓷砖、弹性地板、地毯和木地板。（4）执行标准和施工参数：
a.执行标准：《建筑用找平砂浆》JC/T2326-2015。性能指标见附表5。
b.产品性状：灰色粉料；初始流动度：>200mm；终凝时间：≤4h；上人时间：4~6h；1d抗折强度：>2MPa；1d抗压强度：>6MPa；2d粘结强度：>0.5MPa；28d抗压强度：>20MPa。C.混合比例：水：粉=1：5。
审核史淑兰史液校对严兴李设计陈典心图集号
16CJ77-1
d.可施工厚度：5~30mm。
e.参考用量：2kg/m2/mm。
5.3华砂防水产品
5.3.1华砂双组分聚合物防水砂浆WM-100(1）产品简介：华砂双组分聚合物防水砂浆WM-100是由粉料和液料组成。粉料由普通硅酸盐水泥、石英砂及其他多种助剂配制而成；液料由丙烯酸酯乳液及助剂组成(2)性能特点：
a.具有良好的抗渗性能。
b.与基层粘结牢固、不脱落，并可以在潮湿基层施工。(3）适用范围：建筑外墙及屋面的防水、防渗工程。(4）执行标准和施工参数：
a.执行标准：《聚合物水泥防水砂浆》JC/T984-2011I型。性能指标见附表6。
b.产品性状：白色乳液和灰色粉料。c.混合比例：液：粉=1：5。
d.参考用量：防水层涂抹厚度为1.0mm时，用量约为2kg/m2
e.保质期：未开封包装储藏在阴凉、干燥的地方，保质期12个月。
5.3.2华砂高效防水浆料（通用型）（1）产品简介：华砂高效防水浆料（通用型）是一种双组分防水涂料，液粉料按一定比例混合均匀涂刷于基层上。工。
(2)性能特点：
a.可操作时间长，涂膜干燥快，省时省工。b.与基层附着力好，粘结力强，可在潮湿基面上直接施（3）适用范围：适用于房屋边角、地下室等部位的防潮；用作厨房、卫生间等部位的防水处理时，要求基层坚固密实。
(4）执行标准和施工参数：
a.执行标准：《聚合物水泥防水浆料》JC/T2090-2011I型。性能指标见附表7。
b.产品性状：灰色粉料、乳白色液料。c.混合比例：液料：粉料=1：3.3。d.参考用量：2.0~2.2kg/m2/mm。e.保质期：未开封包装储藏在阴凉、干燥的地方，保质期为12个月。
5.3.3华砂柔效防水涂料（柔韧性）（1）产品简介：华砂柔效防水涂料（柔韧型）是一种双组分防水涂料，液粉料按一定比例混合均匀涂刷于基层上，(2)性能特点：
a.优异的耐水性能，防水效果好。b.弹性大，可覆盖细微裂缝
C.可在潮湿基面直接施工。
图集号
审核史淑兰史流校对严兴李多设计陈典心页16CJ77-1
(3）适用范围：适用于卫生间、厨房、阳台等地面、墙面的防水、防潮；也适用于混凝土屋面多道防水中的一道，此防水施工完成后需做水泥砂浆保护层，不可外露。(4）执行标准和施工参数：
a.执行标准：《聚合物水泥防水涂料》GB/T23445-2009I型。性能指标见附表8。b.产品性状：灰色粉料、乳白色液料。C.混合比例：液料：粉料=1：1.8（重量比）。d.参考用量：2.0~2.2kg/m2/mm。e.保质期：未开封包装储藏在阴凉、千燥的地方，保Q君
质期为12个月。
5.3.4雨虹单组分聚氨酯防水涂料(1）产品简介：雨虹单组分聚氨酯防水涂料使用时涂覆在施工基层上，通过与空气中的湿气反应固化，形成连续、柔韧、无接缝的防水膜。
(2）性能特点：
a.优异的物理力学性能：纯聚氨酯组成，良好的橡胶弹性和回弹性、拉伸强度高。人下b.粘结性能好，附着力强可与不同基层粘结，在符合要求的基层上可直接施工粘结强度在1.0MPa以上。C.良好的施工性能：单一组分，现场即开即用，施工方便；2~3遍可达1.5mm厚，涂膜密实，无针孔、无气泡。d.优异的耐水和耐腐蚀性能：化学反应成膜，耐水侵蚀、耐腐蚀、耐霉变，特别适用于长期浸水部位的防水工程。
e.优异的低温柔性：低温-40℃弯曲无裂纹，适用于低温防水工程。
环保：采用高沸点溶剂，为非危险品，不含苯、甲苯、二甲苯等有毒溶剂，无煤焦油成分。(3）适用范围：
a.适用于游泳池、人造喷泉、水池、水渠等长期浸水部位的防水。
b.适用于厨房、卫生间、楼地面、阳台、非外露屋面的防水。
C.适用于地下室、停车场、广场顶板的防水。4）执行标准和施工参数：
a.执行标准：《聚氨酯防水涂料》GB/T19250-2013单组分I型。性能指标见附表9。
b.包装规格：20kg/桶。
C.产品性状：黑色粘稠液体。
d.参考用量：1.6~1.9kg/m2。
e.干燥时间：表干约8h，实干约16h说明
图集号
审核史淑兰史液校对严兴李设计陈典心页
16CJ77-1
f.施工工具：橡胶或塑料刮板。g.保质期：在正常储存运输条件下，储存期为12个月。5.3.5华砂单组分聚合物防水砂浆WM-101(1）产品简介：华砂单组分聚合物防水砂浆WM-101是由可再分散性乳胶粉、功能助剂、硅酸盐水泥及添加剂配制而成。具有良好的抗渗性能，同时具有无毒、无害、绿色环保等特点。
(2）性能特点：与基层粘结牢固，可在潮湿基层施工3）适用范围：适用于建筑外墙及屋面的防水、防渗工程。
（4）执行标准和施工参数：
a.执行标准：《聚合物水泥防水砂浆》JC/T984-2011I型。性能指标见附表10。
b.产品性状：灰色粉料。
c.混合比例：水：粉=1：5。
d.参考用量：防水层涂抹厚度为1.0mm时，用量约为2kg/m2。
e.保质期：未开封包装储藏在阴凉、干燥的地方，保质期12个月。
5.3.6华砂防水材料选用表见表4。5.4华砂瓷砖胶
5.4.1华砂经济型瓷砖胶TA-S101(1）产品简介：华砂经济型瓷砖胶TA-S101专为室内粘编号
表4华砂防水材料选用表
双组分聚合物
防水砂浆WM-100
高效防水浆料
（通用型）
柔效防水涂料
（柔韧型）
单组分聚氨酯
防水涂料301
单组分聚合物
防水砂浆WM-101
适用范围
建筑外墙及屋面的防水、防渗
1.室内外防潮工程
2.不适用于金属、玻璃、弹性
1.室内外防水工程
2.可用于金属、弹性基层
1.适用于游泳池、水池等长期
浸水部位的防水
2.非外露的屋面的防水
3.适用于地下工程顶板的防水
建筑外墙及屋面的防水、防
渗工程
图集号
审核史淑兰史流校对严兴李设计陈典心页
16CJ77-1
结普通釉面砖研发，直接加水搅拌即可使用。可以实现釉面砖无需泡水，直接粘贴。
(2）性能特点：经济实用、粘结牢固、施工简便。(3）执行标准和施工参数：
a.执行标准《预拌砂浆》GB/T25181-2010。性能指标见附表11。
b.产品性状：灰色粉料。
c.晾置时间：20min；使用时间：2h。d.混合比例：水：粉料=（0.22~0.26）：1（重量比）。e.参考用量：1.5kg/m2/mm
f.保质期：未开封包装储藏在阴凉、干燥的地方，保质人期为12个月。
5.4.2华砂通用强效型瓷砖胶TA-S100(1）产品简介：华砂通用强效型瓷砖胶TA-S100是粉状特种砂浆，直接加水搅拌即可使用，用于粘贴普通玻化砖。(2）性能特点：粘结力强，抗滑移性好，适用范围较广。(3）执行标准和施工参数：
a.执行标准：《陶瓷墙地砖胶粘剂》JC/T547-2005C1T型。性能指标见附表12。
b.产品性状：粉状，灰色或白色c.晾置时间：20min使用时间：2h。d.混合比例：水：粉料（0.22~0.26）：1（重量比）。长。
e.可填缝时间：标准条件下约24h，温度降低时时间会延f.参考用量：1.5kg/mmm
g.保质期：未开封包装储藏在阴凉、千燥的地方，保质期为12个月。
5.4.3华砂二合型瓷砖胶TA-S104（1）产品简介：华砂二合一型瓷砖胶TA-S104专为外墙联片砖粘贴研发，直接加水搅拌即可使用，具有瓷砖粘贴及填缝一次施工完成的特点，粘结牢固。(2）性能特点：
a.适用于多种联片砖粘贴，粘结强度高。b.施工简便，加水搅拌即可施工，省时省工。粘结填缝合二为一，快速方便。
C.色彩丰富，自然耐久。
（3）执行标准和施工参数：
a.执行标准：《二合一型瓷砖胶》Q/DXHSJ0005-2015。性能指标见附表13。
b.产品性状：彩色粉料。
c.混合比例：水：粉料=（0.23~0.27）：1（重量比）。d.参考用量：1.5kg/m2/mm；可操作时间：2h。e.保质期：未开封包装储藏在阴凉、干燥的地方，保质期为12个月。
5.4.4华砂重砖型瓷砖胶TA-S106说明
图集号
审核史淑兰史液校对严兴李设计陈典心16CJ77-1
(1）产品简介：华砂重砖型瓷砖胶TA-S106是用于室内外墙面粘贴大尺寸玻化砖、天然石材、文化石等装饰材料粘贴的瓷砖胶，直接加水搅拌即可使用。具有粘结强度高、抗下滑、柔性好、不空鼓等特点。
(2）性能特点：
a.通用性强，粘结强度高。
b.施工简便，加水搅拌即可施工，省时省工。c.抗滑移、柔韧性好。
(3）执行标准和施工参数：
a.执行标准：《陶瓷墙地砖胶粘剂》JC/T547-2005C2T型。性能指标见附表14。
b.产品性状：灰色或白色粉料。c.混合比例：水：粉料=（0.22~0.26）：1（重量比）。d.参考用量：1.5kg/m2/mm，可操作时间：2h。e.保质期：未开封包装储藏在阴凉、干燥的地方，保质期为12个月。
5.4.5华砂中厚层瓷砖胶TA-S109(1）产品简介：华砂中厚层瓷砖胶TA-S109是专为室内粘贴吸水率大于6%的瓷砖开发的，粘贴厚度为5~15mm，具有优异的抗滑移性能和粘结强度。是粉状瓷砖胶，直接加水搅拌即可使用。
(2)性能特点：
a.抗滑移性能好，瓷砖不泡水，粘结牢固。b.对基层平整度要求低，施工性能好。绿色环保。(3）执行标准和施工参数：
a.执行标准：《中厚层瓷砖胶》Q/DXHSJ0004-2015。性能指标见附表15。
b.产品性状：灰色粉料。
c.混合比例：水：粉料=（0.20~0.24）：1（重量比）。d.参考用量：1.7kg/m2/mm；可操作时间：2h。e.保质期：未开封包装储藏在阴凉、干燥的地方，保质期为12个月。
5.4.6华砂人造石专用粘结剂TA-S107（1）产品简介：华砂人造石专用粘结剂TA-S107是专为室内地面粘贴人造石材而开发的一款瓷砖胶。(2)性能特点：
a.高强快硬，施工简便，加水搅拌即可施工，省时省工。b.抗滑移、柔韧性好，绿色环保。(3）执行标准和施工参数：
a.执行标准：《陶瓷墙地砖胶粘剂》JC/T547-2005C1F型。性能指标见附表16
b.产品性状：灰色粉料。
C.混合比例：水：粉料=（0.22~0.26）：1（重量比）。d.参考用量：1.5kg/m2/mm；可操作时间：2h。说明
图集号
审核史淑兰史活校对严兴李多设计陈典心页
16CJ77-1
