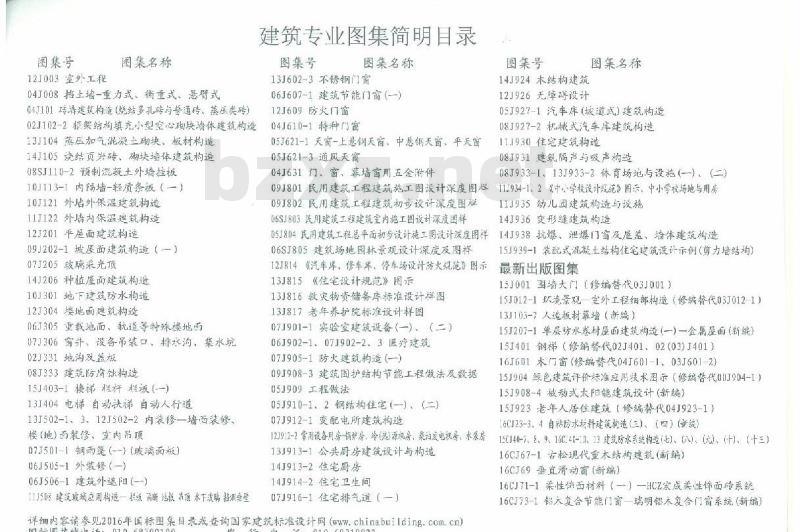

11J508建筑玻璃应用构造一栏饭青断比题吊顶水下玻璃档烟蛋品建筑专业图集简明目录
图集号
图集名称
13J602-3不锈钢门窗
06J607-1建筑节能门窗（-）
12J609防火门窗
04J610-1特种门窗
05J621-1天窗-上悬钢天窗、中悬钢天窗、平天窗05J621-3通风天窗
04J631门、窗、幕墙窗用五金附件09J801民用建筑工程建筑施工图设计深度图栏09J802民用建筑工程建筑初步设计深度图样D6SJ803民用建筑工程建筑室内施工图设计深度图样05804民用建筑工程总平面初步设计施工图设计深度图样06SJ805建筑场地园林景观设计深度及图祥12J814《汽车库、修车库、停车场设计防火规范》图示13J815《住宅设计规范》图示
13J816教灾物资储备库标准设计样图13J817老年养护院标准设计样图07J901-1实验室建筑设备（一）、（二）06J902-1、07J902-2、3医疗建筑07J905-1防火建筑构造（—）
09J908-3建筑固护结构节能工程做法及数据05J909工程做法
05J910-1、2钢结构住宅（)、（二07J912-1变配电所建筑构造
12.J912-2常用设备用房-柄炉房、冷（热）源机房、柴泊发电机房、水泵房13J913-1公共厨房建筑设计与构造14J913-2住宅厨房
14J914-2住宅卫生间
07J916-1住宅排气道（一）
详细内容请参见2016年国标图集目录成查询国家建筑标准设计网（ww.chinabuilding.com.cn)发行
国标图热线电话：010-68799100电话：010-68318822
图集号
14J924木结构建筑
12J926无障碍设计
图集名称
05J927-1汽车库（坡道式）建筑构造D8J927-2机械式汽车库建筑构造111930住宅建筑构造
08J931建筑隔声与吸声构造
08J933-1、13J933-2休育场地与设施（—）（二）117934-1、2《中，学校设计况范》图示、中小学校场地与用易11J935幼儿园建筑构造与设施
14J936变形缝建筑构造
14J938抗爆、泄爆门窗及屋盖、墙体建筑构造15J939-1装配式混凝土结构住宅建筑设计示例（剪力培结构）最新出版图集
15J001函墙大门（修编替代03J001）15J012-1环境景观一室外工程细部构造（修编替代03J012-1）13J103-7人造板材幕墙（新编）15J207-1单层防水卷材屋面建轨灼造（一）一金属屋面（新编）15J401钢梯（修编替代02J401：02（03)J401）161601木门窗（修编替代04J601-1、03J601-2）15J904绿色建筑评价标准应用技术图示（修编替代00J904-1）15J908-4被动式太阳能建筑设计（新编）15J923老年人居住建筑（修编替代04J923-1）6CJ23-3、4自粘防水材料建筑构造（三）、（四）（新缤）15CJ40-7、8、9、16C741-20、13建筑防水系统将造（七)、（八)、（九)、（十)、（十三）16CJ67-1古松现代重木结构建筑（新编）16CJ69垂直滑动窗（新编）
16CJ71-1柔性结面材料（一）一HCZ宏成类性饰面砖系统16CJ73-1铝文复合节能门窗一瑞明铝木复合门窗系统（新编）16CJ68-1
村镇用轻型钢结构
建筑混凝土板柱建筑构造
参考图集
组织编制：中国建筑标准设计研究院中國计划出版社

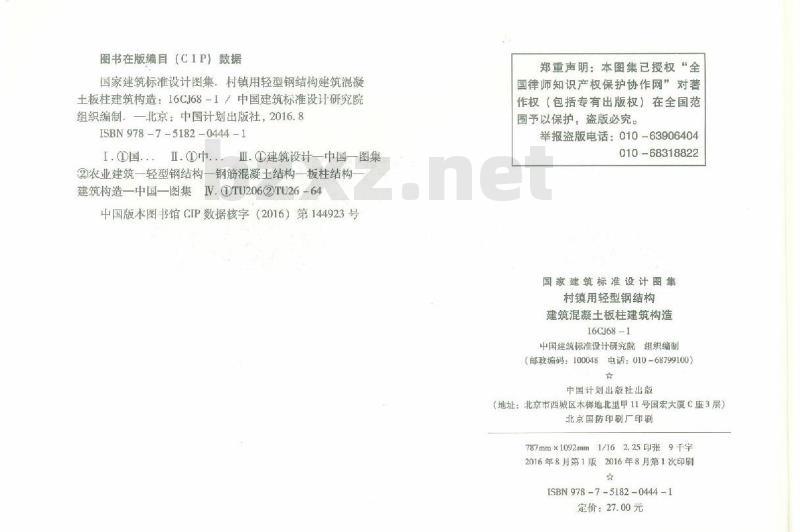

图书在版编目【CIP数据
国家建筑标准设计图集：村镇用轻型钢结构建筑混凝十板柱建筑构造：16C168-1中国建筑标准设计研究院组织编制，一北京：中国计划出版社，2016.8ISBN978-7-5182-0444-1
I.?国.Ⅱ.中.Ⅲ.建筑设计一中国一图集②农业建筑一轻型钢结构一钢筋混凝土结构板柱结构建筑构造一中国一图集IV.①TU206②TU26-64中国版本图书馆CIP数据核字（2016）第144923号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
村镇用轻型钢结构
建筑混凝土板柱建筑构造
16CJ68-1
中国建筑标准设计研究院组织编制（邮致编码：100048电话：010-68799100）中国计划出版社出版
（地址：北京市西城区木棒地北里甲11号国宏大厦C座3层）北京国防印刷厂印刷
787mm×1092mm1/162.25印张9千字2016年8月第1版2016年8月第1次印刷文
ISBN978-7-5182-0444-1
定价：27.00元

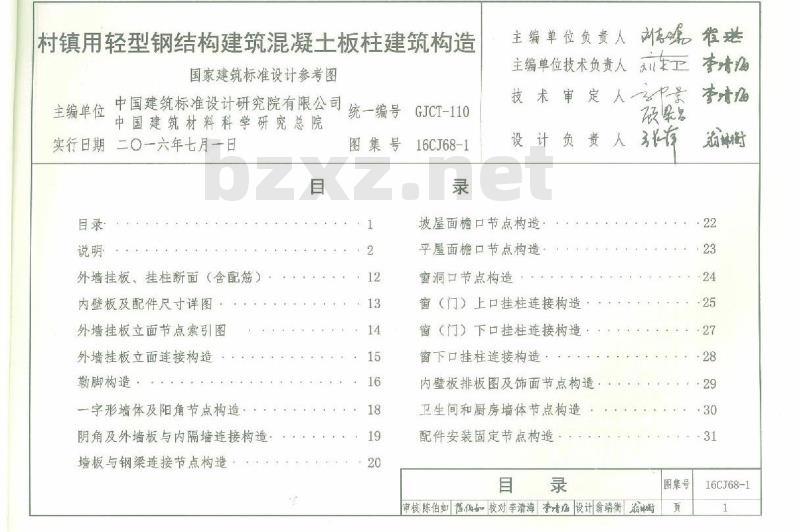

村镇用轻型钢结构建筑混凝土板柱建筑构造国家建筑标准设计参考图
主编单位
中国建筑标准设计研究院有限公司统一编号
中国建筑材料科学研究总院
实行日期二〇一六年七月一日
说明·
外墙挂板、挂柱断面（含配筋）内壁板及配件尺寸详图
外墙挂板立面节点索引图
外墙挂板立面连接构造
勒脚构造·
一字形墙体及阳角节点构造
阴角及外墙板与内隔墙连接构造墙板与钢梁连接节点构造
图集号
GJCT-110
16CJ68-1
主编单位负责人
主编单位技术负责人
技术审定人公景
张案名
设计负责人张
坡屋面榨口节点构造
平屋面榨口节点构造
窗洞口节点构造
窗（门）上口挂柱连接构造
窗（门）下口挂柱连接构造
窗下口挂柱连接构造·
内壁板排板图及饰面节点构造
卫生间和厨房墙体节点构造
配件安装固定节点构造
审核陈伯如 万伪如校对李清海查请设计拿端衡拍街图集号
查清海
李青山
16CJ68-1
编制说明
1.1编制内容
本图集是依据“十二五”国家科技支撑计划《村镇功能型建筑材料的技术集成与应用示范》2012BAJ20B04的研究成果，为推广轻型钢结构建筑混凝土板柱墙体在建筑中的应用面编制。
1.2造用范围
适用于抗震设防烈度为8度及8度以下地区，建筑高度为3层及3层以下的村镇用轻型钢结构建筑的非承重外围护墙体。
2编制依据
《建筑抗震设计规范》
《建筑设计防火规范》
《民用建筑隔声设计规范》
《屋面工程技术规程》
《建筑外墙防水工程技术规程》GB50011-2010
GB50016-2014
GB50018-2010
GB50345-2012
JGJ/T 235-2011
《严寒及寒冷地区居住建筑节能设计标准》JGJ26-2010
《夏热冬暖地区居住建筑节能设计标准》JGJ75-2012《夏热冬冷地区居住建筑节能设计标准》JGJ134-2010《轻型钢结构住宅技术规程》
《混凝土外墙挂板》
JGJ209-2010
JC/T2356-2016
《混凝土外墙挂柱》
Q/CBMA/02-2015
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。
3轻型钢结构混凝土板柱建筑
3.1轻型钢结构混凝土板柱建筑是由普通轻型钢结构、混凝土板柱复合墙体、轻型屋面板或复合保温屋面板构成。其中，普通轻型钢结构作为主体承重结构，混凝土板柱复合墙体作为非承重外围护墙体。3.2本图集中的普通轻型钢结构设计以及屋面板选用、设计应该满足现行国家或行业相关规范。4混凝士板柱复合墙体的组成
4.1混凝土板柱复合墙体是由混凝土外墙挂板、混凝土挂柱、保温材料和内壁板组成，见图1。混凝土挂柱作为竖向龙骨，固定于层间梁之间。混凝土挂板粘挂于混凝土挂柱外侧，内壁板用膨胀螺栓固定于混凝土挂柱内侧。挂板和室内板之间以保温材料填充。4.2混凝土外墙挂板主要由C20混凝土、内配?3冷拔低碳钢丝生产而成，规格尺寸见图2。说明
市核陈伯如总偏如校对李清海李青山设计端衡对街图集号
16CJ68-1
内擎板
温材料
砂浆保护层
图1混凝土板柱复合墙体构造示意图600,1200
图2混凝士外墙挂板示意图
混凝士挂柱
防水透汽膜
浪凝土外墙挂板
4.3混凝工挂柱主要由C30混凝土、内配HRB400级?8钢筋和85冷拨钢丝生产面成，规格尺寸见图3。图3混凝土挂柱示意图
4.4保温材料根据设计要求，可采用岩棉板、聚氨醋板、模塑聚苯板和挤塑聚苯板等。
4.5内壁板是由胶粉聚苯颗粒或加气混凝土等轻质材料生产加工而成，规格尺寸见图4。图4内壁板示意图
审核陈伯如留偏如校对李清海查情海设计俞端餐新刺图集号
16CJ68-1
5材料及性能
5.1混凝土板柱复合墙体的性能指标见表1。表1混凝土复合墙体主要性能指标序号
检测项目
气密性
水密性
抗风压性能
平面内变形
谢撞击性能
耐火极限
检测结果
混凝土外墙挂板的性能应符合《混凝土外墙挂5.2
板》JC/T2356的规定，且符合表2的性能要求。表2混凝土外墙挂板性能指标
检测项目
面密度（kg/m）
抗冲击性（3次）
抗弯承载（板自重倍数）
吸水率（%）
不透水性
抗冻性（50次）
耐久性
耐热雨性能
耐热水性能
耐干湿性能
性能指标
无裂纹
板背面无水滴出现
质量损失≤5%，强度损失≤25%
50次，无裂纹等缺陷
强度损失≤20%
强度损失≤25%
5.3混凝土外墙挂柱的性能应符合企业标准《混凝土外挂柱》Q/CBMA/02-2015，相关性能指标详见表3。表3混凝士外墙挂柱
检验项目
容重（kg/m2）
挂架吊挂力（N）
抗压强度（MPa）
5.4保温材料
性能指标
2200~2300
≥600，无破损
检测结果
600无破损
5.4.1有机保温材料采用模塑聚苯板（EPS）、挤塑聚苯板（XPS）和聚氨酯（PU）三种类型，其主要性能指标应符合表4的要求。
表4有机保温材料性能指标
性能指标
检测项目
密度（kg/m）
导热系数[W/mK)]
吸水率（v/v，%）
燃烧性能
氧指数（%）
不应低于B1级
图集号
审核陈伯如酱偏如校对李清海查青山设计俞端衡 为鲜街页
16CJ68-1
5.4.2岩棉板的主要性能应符合表5的要求。表5岩棉性能指标
检验项目
密度（kg/m2）
导热系数[W/m·K)]
质量吸湿率（%）
惜水率（%）
酸度系数
燃烧性能
5.5连接件和预理件
性能指标
100~150
不低于A2级
5.5.1墙体工程所用金属材料和金属配件除不锈钢、铝合金和耐候钢外，均应根据使用需要，采取有效的表面防腐蚀处理措施。
5.5.2预埋件、连接件所用碳素结构钢、合金结构钢低合金高强度结构钢和碳钢铸件，应符合现行国家标准《碳素结构钅
低合金高强
钢件》
条》GB/
择的焊象理
》GB/T700、《合金结构钢》GB/T3077、结构钢》GB/T1591和《一般工程用铸造碳1352等的规定。
来用的焊条，应符合现行国家标准《碳钢焊《热强钢焊条》GB/T5118的规定。选应与力学性能相适应。
5.6内壁板性能应符合表6的要求，检验方法应按现行国标《建筑用轻质隔墙条板》GB/T23451的有关规定执行。序号
检测项目
抗冲击性能
表6内壁板主要性能
性能指标
经过5次抗冲击试验后，板面无裂纹抗弯承载（板自重倍数）
抗压强度（MPa）
软化系数
含水率（%）
干燥收缩值（mm/m）
吊挂力
抗冻性注
燃烧性能
传热系数[W/ (m-K)]
注：夏热冬获地区可不检测比项。5.7防水材料
荷载1000N静置24h，板面无宽度超过0.5mm的裂缝
不应出现可见的裂纹且表面无变化A1或A2级
5.7.1普通防水砂浆主要性能应符合表7的要求，检验方法应按现行国家标准《预拌砂浆》GB/T25181的有关规定执行。
5.7.2防水透汽膜性能应符合《透气防水垫层》JC/T2291的规定，主要性能指标见表8。说明
图集号
审核陈伯如总佩校对李清海 李青设计翁端衡狗潮街页
16CJ68-1
表7普通防水砂浆主要性能指标
检验项目
稠度（mm）
终凝时间（h）
抗渗压力（MPa）
拉伸粘结强度（MPa）
收缩率（%）
性能指标
50，70
≥8,≥12,≥24
表8防水透汽膜主要性能
检测项目
拉力（N/50mm）
最大方时伸长率（%）
不透水性
低温膏折性
钉杆撕裂强度（N)
水蒸气透过量［g/（m·24h），23℃]浸水后拉力保持率（%）
拉力保持率(%)
热空气
(80℃
最大力时伸长率保持率(%)
不透水性
水蒸气透过量
[g/(m2-24h),23℃]
性能指标
≥130
1000mm水柱，2h无渗漏
-30℃，无裂纹
≥1000
无粉化、分层
500mm水柱，2h无渗漏
≥1000
5.8密封材料主要采用硅酮类、聚硫类两类建筑密封胶其技术性能应符合《混凝土建筑接缝用密封胶》JC/T881、《硅酮建筑密封胶》GB/T14683、《建筑用硅酮结构密封胶》GB16776和《聚硫建筑密封胶》JC/T483的要求。
6设计
6.1村镇用轻型钢结构建筑混凝土板栏建筑结构设计应符合《轻型钢结构住宅技术规程》JGJ209的相关规定。6.2外立面设计应满足建筑外立面多样化和经济美观的要求，饰面宜采用轻质、耐久、不易污染的材料。6.3建筑设计宜以600mm为模数，建筑开间或柱距，进深或跨度，梁，板，门窗洞口宽度等宜为600mm的整数倍。
6.4建筑层高宜为3m。当层高超过3m时，应另行设计。6.5结构梁的高度应符合外墙挂板和挂柱的标准模数尺寸。当楼板固定于次梁上时，主梁应选择高为140mm、280mm或320mm的钢梁：当楼板固定于主梁上时，主梁与楼板的总高度应在280mm～320mm之间。6.6板缝所用密封材料应选用耐候密封胶，挂耳处应选用硅酮结构密封胶，密封胶与混凝土的相容性、低温柔性、最大伸缩变形量、剪切变形性、防霉性及耐水性均说明bZxz.net
审核 陈伯如 德偏如校刘李清海李清海设计翁端衡 预潮街图集号
16CJ68-1
运输和码放编制排柱图和排板图基层处理—测量放线根据排柱图确定挂柱位置安装挂柱上下连接件防水材料施工一
建筑密封胶密封根据排板图安装挂板固定挂柱一调整挂柱垂直度和挂耳水平度一挂柱定位阔窗连接件安装—温材料安复管线安装内壁板安装门蜜安装外培挂板外表面处理涂刷外墙涂料图5施工工艺流程
应满足设计及相关规范要求，且应满足外饰面防污和环保要求。
6.7外墙挂板的水平接缝采用高低缝构造，上下板的搭接宽度不应小于15mm。外墙挂板与挂柱的室内侧接缝应涂抹普通防水砂浆，砂浆厚度不应小于8mm。6.8用于厨房、卫生问及有防激、防水要求的环境时，应设计防潮、防水的构造措施：凡附设水池、水箱、洗手盆等设施的墙体，墙面应做防水处理，高度不宜低于1.8m
6.9主体结
准《混凝
工预埋应根据受力工况按现行国家标格设计规范》GB50010设计，连接件、螺栓及焊应
粮据最不利荷载组合按现行国家标准《钢结构设纤数
7施工
GB50017进行承载力极限状态设计。7.1.1施工工艺流程见图5。
7.2运输和码放
7.2.1确定挂板挂柱运输方式和吊装方式，进行设备选型及调试。
7.2.2外墙挂板、挂柱和内壁板码放场地地基应平整坚实，水平叠放时每垛板的垫木要上，下对齐，垫木支点要垫实，平面位置及码放层数合理。7.2.3外墙挂板、挂柱、保温材料和内壁板码放时要制定成品保护措施和防雨措施。
7.3基层处理
7.3.1对于混凝土地梁或楼板的局部范围凹陷，可以向凹陷部位填充水泥砂浆抹平处理；对于局部的凸起，可采用专用工具将凸起部位铲除。对于大范围的凹占不平，应采用水泥砂浆进行找平处理。
7.3.2预埋件应在主体结构施工时按设计要求埋设：外墙挂板安装前，施工单位应在主体结构和预埋件验收合格的说明
审核陈伯如售偏如校对李清海 查青设计翁端衡蔬间图集号
16CJ68-1
基础上复测，对存在的问题应与施工监理，设计单位进行协调解决。主体结构及预埋件施工偏差应符合验收要求，垂直方向和水平方向最大施工偏差应满足设计要求。
7.4混凝土挂柱安装
7.4.1混土挂柱与梁或楼板之间是以专用钢管和通长U型钢槽或通长角钢进行连接固定。钢槽和角钢采用2mm厚钢材制成，钢槽或角钢与主体结构预埋件采月焊接或铺栓连接。
7.4.2将挂柱上端和下端卡入U型钢槽内。调整挂柱使其与梁相互垂直，垂直度应符合表10的要求。挂柱上端应与梁留出20mm的间距。相邻挂柱间距不应大于600mm。7.4.3将4根长度为40mm的专用钢管分别固定于挂柱两侧的凹口中，并与上下两端的U型钢槽焊接牢固。7.4.4挂柱上端与U型钢槽的缝隙采用发泡聚氨酯填充，并用硅酮胶或其他弹性密封材料封缝。7.4.5所有连接用钢材、金属配件、预埋件等均应作防腐防锈处理。嵌缝材料应能满足变形和防护要求。7.5外墙挂板安装
7.5.1外墙挂板应从下往上逐层挂装。7.5.2在挂装前，应在挂柱的上下两层挂耳之间以及挂耳上满涂硅酮结构密封胶：在挂板的两侧涂抹耐候密封胶。
7.5.3将外墙挂板挂置于挂柱的挂耳上。外墙挂板应错缝拼接，上下两层挂板的搭接宽度不应小于15mm，左右两侧挂板应拼接紧密。
7.6防水材料施工
7.6.1防水施工人员应经过培训合格上岗，具备专业打胶资格和防水施工经验。
7.6.2板缝防水施工前：应将板缝内侧清理干净，破损部位用专用修补剂修理硬化后，再进行防处理。7.6.3外墙挂板的横缝应采用耐候密封胶密封。密封时，应在外墙挂板的内侧板缝处挤满耐候密封胶。密封胶的宽度不应小于7mm，厚度宜为3.5mm~4.5mm。7.6.4密封胶在表面干燥前，应防止损伤和污染。7.6.5混凝土挂柱与外墙挂板的室内侧接缝应涂抹普通防水砂浆，防水砂浆应满足下列要求：（1）配制乳液普通防水砂浆前，乳液应先搅拌均匀，再按规定比例加入拌合料中搅拌均匀。2）干粉类普通防水砂浆应按规定比例加水搅拌均匀。（3）配制好的防水砂浆宜在1h内用完，施工中不得加水。
7.6.6在挂板与保温材料之问，应设置防水透汽膜。防水透汽膜粘贴于混凝土外墙挂板内侧，横向搭接宽度不应小于100mm，纵向搭接宽度不应小于150mm，搭接缝应说明
审核味伯如吃俩如校对孕清海查清设计俞端街预鲜树图集号
16CJ68-1
