16CJ40-13 建筑防水系统构造（十三）

图集是以江苏欧西建材科技发展有限公司的防水系统和防水材料在建筑防水工程中的应用技术为依据编制的。图集内容主要包括：说明、防水材料介绍、性能指标、防水层材料选用表、屋面和地下室等各使用部位构造做法及相关构造节点详图。图集条理清楚，选用方便，能满足设计和施工的需要。 本图集适用于民用建筑地下室、屋面、外墙、室内等部位的防水工程设计与施工，以及地铁隧道、综合管廊、水库堤坝等市政工程的设计与施工。

16CJ40-13 建筑防水系统构造（十三）参考图集

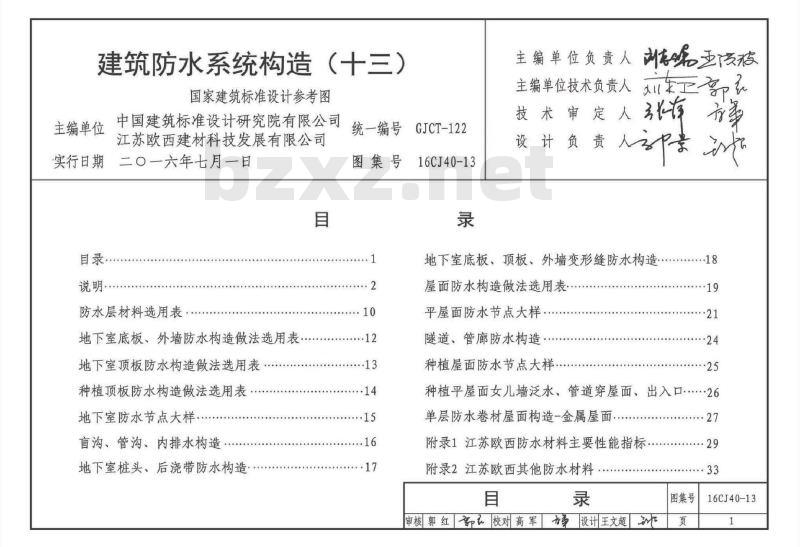

目录
- 说明
- 防水层材料选用表
- 地下室底板、外墙防水构造做法选用表
- 地下室顶板防水构造做法选用表
- 种植顶板防水构造做法选用表
- 地下室底板、顶板、外墙变形缝防水构造
- 地下室防水节点大样
- 盲沟、管沟、内排水构造
- 地下室桩头、后浇带防水构造
- 屋面防水构造做法选用表
- 平屋面防水节点大样
- 隧道、管廊防水构造
- 种植屋面防水节点大样
- 种植平屋面女儿墙泛水、管道穿屋面、出入口
- 单层防水卷材屋面构造
- 金属屋面
- 附录1 江苏欧西防水材料主要性能指标
- 附录2 江苏欧西其他防水材料

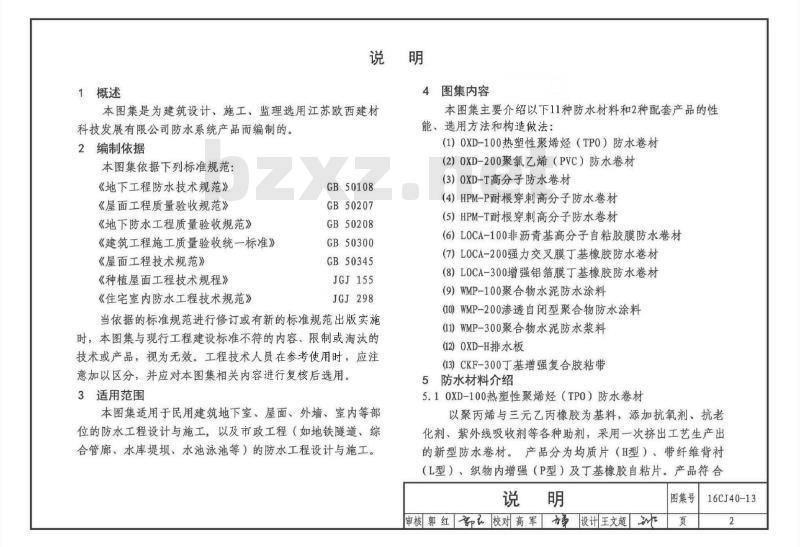

1 概述

1.1 说明
本图集是为建筑设计、施工、监理选用江苏欧西建材科技发展有限公司防水系统产品而编制的。

本图集依据下列标准规范：
- 《地下工程防水技术规范》GB50207
- 《屋面工程质量验收规范》GB50300
- 《地下防水工程质量验收规范》GB50208
- 《建筑工程施工质量验收统一标准》JGJ155
- 《屋面工程技术规范》GB50345
- 《种植屋面工程技术规程》JGJ298
- 《住宅室内防水工程技术规范》GB50108

当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。

1.2 适用范围
本图集适用于民用建筑地下室、屋面、外墙、室内等部位的防水工程设计与施工，以及市政工程（如地铁隧道、综合管廊、水库堤坝、水池泳池等）的防水工程设计与施工。

本图集主要介绍以下11种防水材料和2种配套产品的性能、选用方法和构造做法：
（1）0XD-100热塑性聚烯烃（TPO）防水卷材
（2）0XD-200聚氯乙烯（PVC）防水卷材
（3）OXD-T高分子防水卷材
（4）HPM-P耐根穿刺高分子防水卷材
（5）HPM-T耐根穿刺高分子防水卷材
（6）LOCA-100非沥青基高分子自粘胶膜防水卷材
（7）LOCA-200强力交叉膜丁基橡胶防水卷材
（8）LOCA-300增强铝箔膜丁基橡胶防水卷材
（9）WMP-100聚合物水泥防水涂料
（10）WMP-200渗透自闭型聚合物防水涂料
（11）WMP-300聚合物水泥防水浆料
（12）OXD-H排水板
（13）CKF-300丁基增强复合胶粘带

5 防水材料介绍

5.1 0XD-100热塑性聚烯烃（TPO）防水卷材
以聚丙烯与三元乙丙橡胶为基料，添加抗氧剂、抗老化剂、紫外线吸收剂等各种助剂，采用一次挤出工艺生产出的新型防水卷材。产品分为均质片（H型）、带纤维背衬（L型）、织物内增强（P型）及丁基橡胶自粘片。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。
