16CJ71-1 柔性饰面材料（一）-HCZ宏成柔性饰面砖系统

本图集是以浙江宏成建材有限公司生产的宏成柔性墙面装饰砖及其配套产品模塑聚苯板（EPS)装饰线、人造文化石为依据编制的。适用于建筑高度不超过50m的工业和民用建筑新建、改建和扩建工程的外墙装饰。主要内容包括：三种宏成砖的规格形制、粘贴做法、转角处理、窗口和窗套节点构造；人造文化石墙面、转角、门窗套口节点构造；EPS檐口线和腰 线安装构造；系统排水、透气构造及工程实例等。浙江宏成建材有限公司生产的宏成砖是介于刚性外墙砖和涂料之间的新型外墙饰面材料，为外墙装饰做法提供了新的选择。

国家建筑标准设计图集
16CJ71-1 柔性饰面材料（一）-HCZ宏成柔性饰面砖系统

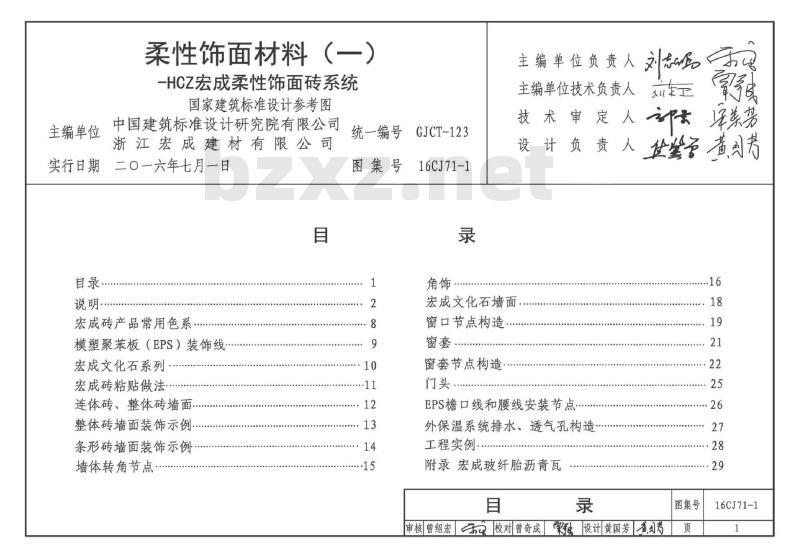

目录
- 说明
- 宏成砖产品常用色系
- 模塑聚苯板（EPS）装饰线
- 宏成文化石系列
- 宏成砖粘贴做法（连体砖、整体砖墙面、整体砖墙面装饰示例、条形砖墙面装饰示例）
- 墙体转角节点
- 统一编号
- 窗口节点构造（窗套及窗套节点构造）
- 门头、EPS檐口线和腰线安装节点
- 外保温系统排水、透气孔构造
- 工程实例
- 附录：宏成玻纤胎沥青瓦

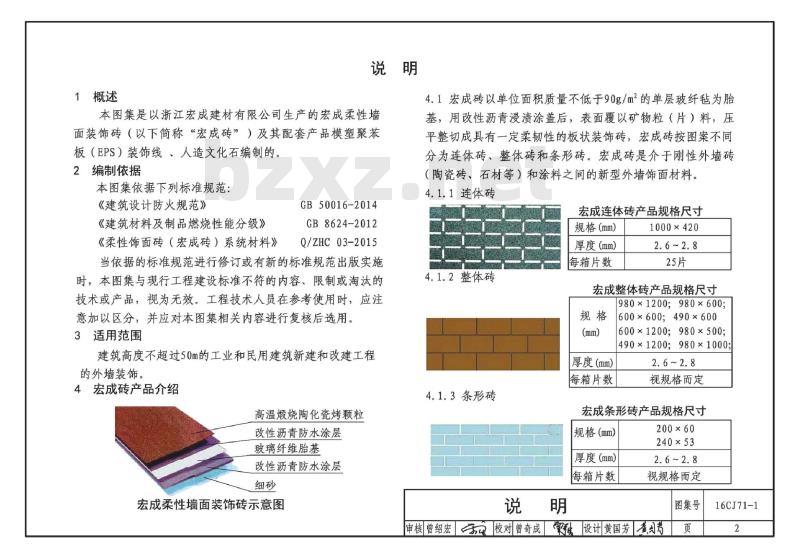

1 说明
本图集是以浙江宏成建材有限公司生产的宏成柔性墙面装饰砖（以下简称“宏成砖”）及其配套产品模塑聚苯板（EPS）装饰线、人造文化石编制的。

2 编制依据
本图集依据下列标准规范：
- 《建筑设计防火规范》GB50016-2014
- 《建筑材料及制品燃烧性能分级》GB8624-2012
- 《柔性饰面砖（宏成砖）系统材料》Q/ZHC03-2015
当依据的标准规范进行修订或有新的标准规范出版实施时，若本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。

3 适用范围
适用于建筑高度不超过50m的工业和民用建筑新建和改建工程的外墙装饰。

4 宏成砖产品介绍
宏成柔性墙面装饰砖结构说明：以单位面积质量不低于90g/m²的单层玻纤毡为胎基，经改性沥青浸渍涂盖后，表面覆以矿物粒（片）料（包括高温烧陶化瓷烤颗粒、细砂等），压平整切成具有一定柔韧性的板状装饰砖。宏成砖按图案不同分为连体砖、整体砖和条形砖。宏成砖是介于刚性外墙砖（陶瓷砖、石材等）和涂料之间的新型外墙饰面材料。

4.1.1 连体砖规格
- 规格：1000×420 mm
- 厚度：2.6~2.8 mm
- 每箱片数：25片

4.1.2 整体砖规格
- 规格：980×1200 mm；980×600 mm；600×600 mm；490×600 mm
- 厚度：2.6~2.8 mm
- 每箱片数：视规格而定

4.1.3 条形砖规格
- 规格：600×1200 mm；980×500 mm；490×1200 mm；980×1000 mm；200×60 mm；240×53 mm
- 厚度：2.6~2.8 mm
- 每箱片数：视规格而定

4.2 宏成砖主要优点
4.2.1 防水性能好，特别适用于
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

16CJ71-1
目录
说明
宏成砖产品常用色系
模塑聚苯板（EPS）装饰线
宏成文化石系列
宏成砖粘贴做法
连体砖、整体砖墙面
整体砖墙面装饰示例
条形砖墙面装饰示例
墙体转角节点
角饰
宏成文化石墙面
窗口节点构造
窗套
窗套节点构造
门头
EPS檐口线和腰线安装节点
外保温系统排水、透气孔构造
工程实例
附录 宏成玻纤胎沥青瓦
