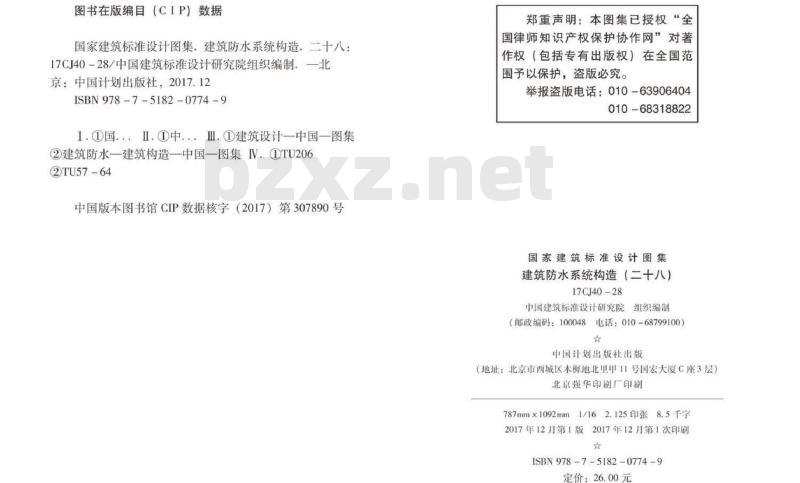

图书在版编目（CIP）数据
国家建筑标准设计图集建筑防水系统构造.二十八：17CJ40-28/中国建筑标准设计研究院组织编制。一北京：中国计划出版社，2017.12
ISBN978-7-5182-0774-9
I.国.··I.中..·Ⅲ.建筑设计一中国一图集②建筑防水一建筑构造一中国一图集IV.①TU206②TU57-64
中国版本图书馆CIP数据核字（2017）第307890号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
建筑防水系统构造（二十八）
17CJ40-28
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）中国计划出版社出版
（地址：北京市西城区木桥地北里甲11号国宏大厦C座3层）北京强华印刷厂印刷
787mm×1092mm1/162.125印张8.5千字2017年12月第1版2017年12月第1次印刷★
ISBN978-7-5182-0774-9
定价：26.00元
建筑防水系统构造
（二十八）
国家建筑标准设计参考图
主编单位
中国建筑标准设计研究院有限公司安徽五星凯虹防水建材科技有限公司实行日期二〇一七年十二月一日目

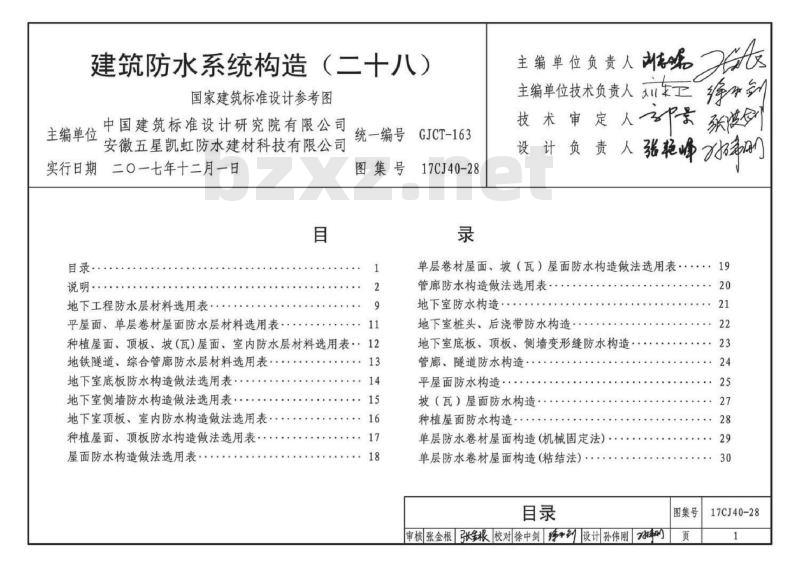

目录·
说明·
地下工程防水层材料选用表·
平屋面、单层卷材屋面防水层材料选用表统一编号
图集号
种植屋面、顶板、坡（瓦）屋面、室内防水层材料选用表·12地铁隧道、综合管廊防水层材料选用表地下室底板防水构造做法选用表·地下室侧墙防水构造做法选用表·地下室顶板、室内防水构造做法选用表种植屋面、顶板防水构造做法选用表·屋面防水构造做法选用表
GJCT-163
17CJ40-28
主编单位负责人哦
主编单位技术负责人工
技术审定人张渡
设计 负责人张艳
单层卷材屋面、坡（瓦）屋面防水构造做法选用表·管廊防水构造做法选用表·
地下室防水构造·
地下室桩头、后浇带防水构造
地下室底板、顶板、侧墙变形缝防水构造管廊、隧道防水构造·
平屋面防水构造
坡（瓦）屋面防水构造
种植屋面防水构造·
单层防水卷材屋面构造（机械固定法）单层防水卷材屋面构造（粘结法）：目录
审核张金根张粮校对徐中剑疗到设计孙伟刚和门图集号
17CJ40-28
本图集主要介绍安徽五星凯虹防水建材科技有限公司生产的品牌系列防水材料应用于建筑屋面、室内、地下室及其“凯虹”

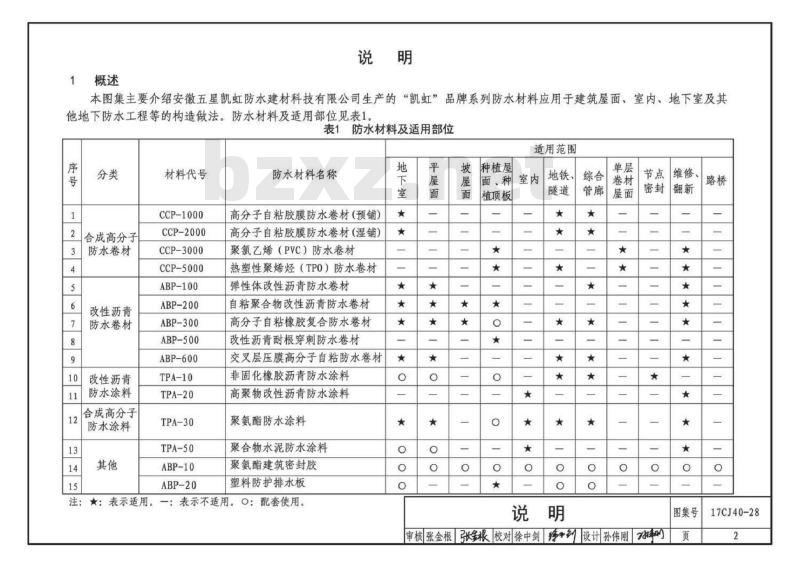

他地下防水工程等的构造做法。防水材料及适用部位见表1表1防水材料及适用部位
适用范围
合成高分子
防水卷材
改性沥青
防水卷材
改性沥青
防水涂料
合成高分子
防水涂料
注：★：表示适用。
材料代号
CCP-1000
CCP-2000
CCP-3000
CCP-5000
ABP-100
ABP-200
ABP-300
ABP-500
ABP-600
TPA-10
TPA-20
TPA-30
TPA-50
ABP-10
ABP-20
防水材料名称
高分子自粘胶膜防水卷材（预铺）高分子自粘胶膜防水卷材（湿铺）聚氯乙烯（PVC）防水卷材
热塑性聚烯（TPO）防水卷材
弹性体改性沥青防水卷材
自粘聚合物改性沥青防水卷材
高分子自粘橡胶复合防水卷材
改性沥青耐根穿刺防水卷材
交叉层压膜高分子自粘防水卷材非固化橡胶沥青防水涂料
高聚物改性沥青防水涂料
聚氨酯防水涂料
聚合物水泥防水涂料
聚氨酯建筑密封胶
塑料防护排水板
O：配套使用
表示不适用。
种植屋
面、种
植顶板
地铁、
审核张金根张粮校对徐中剑静+纠设计孙伟刚维修、
图集号
17CJ40-28
2编制依据
《地下工程防水技术规范》
《屋面工程质量验收规范》
《地下防水工程质量验收规范》《屋面工程技术规范》
《城市综合管廊工程技术规范》《种植屋面工程技术规程》
《倒置式屋面工程技术规程》
《住宅室内防水工程技术规程》GB50108
GB50207
GB50208
GB50345
GB50838-2015
JGJ155
JGJ230
JGJ298-2013
《单层防水卷材屋面工程技术规范》JGJ/T316-2013《非固化橡胶沥青防水涂料》
Q/WXKH001-2017
当依据的标准规范进行修编或有新的标准规范实施时本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后使用。3适用范围
3.1适用于一般工业与民用建筑的屋面、楼地面及地下防水工程的设计、施工与维修。
3.2适用于地铁、隧道、城市综合管廊等防水工程的设计与施工。
4材料介绍
4.1高分子自粘胶膜防水卷材（预铺）（CCP-1000）：由高密度聚乙烯（HDPE）片材、高分子自粘胶膜和特殊性能要求的颗粒防粘层构成。
4.1.1规格
厚度：高分子主体材料最小厚度0.7mm、1.2mm、1.5mm，对应卷材全厚度为1.2mm、1.7mm、2.0mm。宽度：1000mm、2000mm。
4.1.2执行标准：《预铺/湿铺防水卷材》GB/T23457-2009预铺P类。
4.2高分子自粘胶膜防水卷材（湿铺）（CCP-2000）：由聚乙烯片材、非沥青基自粘胶膜和隔离膜构成。4.2.1规格
厚度：1.2mm、1.5mm、2.0mm。
宽度：1000mm、2000mm。
4.2.2执行标准：《预铺/湿铺防水卷材》GB/T23457-2009湿铺P类。
4.3聚氯乙烯（PVC）防水卷材（CCP-3000）：材料分为均质卷材（H）、带纤维背衬卷材（L）、织物内增强卷材（P）、玻璃纤维内增强卷材（G）和玻璃纤维内增强带纤维背衬卷材（GL）。
4.3.1规格
厚度：1.2mm、1.5mm、1.8mm、2.0mm。说明
审核张金根张粮校对徐中剑静+剑设计孙伟刚图集号
17CJ40-28
宽度：1000mm、2000mm。
4.3.2执行标准：《聚氯乙烯（PVC）防水卷材》GB12952-2011。
4.4热塑性聚烯烃（TP0）防水卷材（CCP-5000）：以乙烯和α烯烃的聚合物为主要原料制成的防水卷材。分为均质卷材（H）、带纤维背衬卷材（L）、织物内增强卷材（P）。4.4.1规格
厚度：1.2mm、1.5mm、1.8mm、2.0mm。宽度：1000mm、2000mm。
4.4.2执行标准：《热塑性聚烯烃（TPO）防水卷材》GB27789-2011
4.5弹性体改性沥青防水卷材（ABP-100）：以聚酯毡或玻纤增强聚酯毡为胎基，以苯乙烯-丁二烯-苯乙烯（SBS）热塑性弹性体作石油沥青改性剂，两面覆以隔离材料所制成的防水卷材。
4.5.1规格
厚度：3.0mm、4.0mm。
宽度：1000mm。
4.5.2执行标准：《弹性体改性沥青防水卷材》GB18242-2008.该材料用于地下工程防水时，不透水性应满足0.3MPa120min条件。
4.6自粘聚合物改性沥青防水卷材（ABP-200）：以自粘聚合物改性沥青为基料，非外露使用的无胎基（N类）或采用聚酯胎基（PY类）增强的本体自粘防水卷材。4.6.1规格
厚度：N类：1.0mm、1.2mm、1.5mm、2.0mm；PY类：2.0mm、3.0mm、4.0mm。
宽度：1000mm、2000mm。
4.6.2执行标准：《自粘聚合物改性沥青防水卷材》GB23441-2009。该材料用于地下工程防水时，不透水性应满足0.3MPa、120min条件。
4.7高分子自粘橡胶复合防水卷材（ABP-300）：卷材是由高分子主体材料、沥青基自粘胶料、无纺布、隔离膜构成。4.7.1规格
厚度：1.2mm、1.5mm、2.0mm。
宽度：1000mm。
4.7.2执行标准：《预铺/湿铺防水卷材》GB/T23457-2009湿铺P类，当用于地下工程防水时，不透水性应满足0.3MPa、120min条件。
4.8改性沥青耐根穿刺防水卷材（ABP-500）：以长纤聚酯纤维毡或特殊复合胎基为卷材胎基，添加进口化学阻根剂的改性沥青为涂盖材料，两面覆以聚乙烯膜、细砂或矿物粒料为隔离材料制成的改性沥青防水卷材。4.8.1规格
审核张金根张粮校对徐中剑疗+纠设计孙伟刚图集号
17CJ40-28
厚度：4.0mm、5.0mm。
宽度：1000mm。
4.8.2执行标准：《弹性体改性沥青防水卷材》GB18242-2008，《种植屋面用耐根穿刺防水卷材》JC/T1075-2008。该材料用于地下工程防水时，不透水性应满足0.3MPa、120min条件。4.9交叉层压膜高分子自粘防水卷材（ABP-600）：由高性能交叉层压强力膜和自粘胶料复合而成，是一种拉力、延伸率和钉杆撕裂等性能优异的无胎自粘（N类）防水卷材。4.9.1规格
厚度：1.2mm、1.5mm、2.0mm。
宽度：1000mm。
4.9.2执行标准：《预铺/湿铺防水卷材》GB/T23457-2009
湿铺P类。或《自粘聚合物改性沥青防水卷材》GB23441-2009N类。
4.10非固化橡胶沥青防水涂料（TPA-10）：一种高固含量橡胶沥青防水涂料，以弹性体高聚物为改性剂，石油沥青为基料，液态增粘树脂、功能性聚合物和稳定剂为助剂配制而成，是一种在应用状态下保持粘性膏状体的防水涂料。4.10.1规格：20kg/桶。
4.10.2执行标准：企业标准《非固化橡胶沥青防水涂料》Q/WXKH001-2017，主要性能指标见表2。序号
表2非固化橡胶沥青防水涂料主要性能指标项
固含量（%）
粘结性能
延伸性（mm）
干燥基面
潮湿基面
低温柔性
耐热性（℃）
热老化
（70℃,168h）
耐酸性
（2%H2SO溶液）
耐碱性
【0.1%NaOH+饱和
Ca（OH）2溶液）
耐盐性
（3%NaCI溶液）
延伸性（mm）>
低温柔性
延伸性（mm）》
质量变化（%）
延伸性（mm）》
质量变化（%）
延伸性（mm）>
质量变化（%）
自愈性
渗油性（张）
应力松弛（%）≤
无处理
热老化（70℃，168h）
抗窜水性（0.6MPa）
技术指标
100%内聚破坏
-20℃，无断裂
无滑动、流消、滴落
-15℃，无断裂
无变化
180℃
无变化
无变化
无渗水
无窜水
图集号
审核张金根张校对徐中剑净+利设计孙伟刚和页
17CJ40-28
4.11高聚物改性沥青防水涂料（TPA-20）：以优质石油沥青为原料，氯化胶乳为改性剂，经特殊乳化工艺加工而成的水性防水涂料。涂料常温固化后，形成富有弹性的整体化橡胶改性沥青防水层。
4.11.1规格：20kg/桶。
4.11.2执行标准：《水乳型沥青防水涂料》JC/T408-2005。4.12聚氨酯防水涂料（TPA-30）：以异氰酸酯、聚醚为主要原料，配以各种助剂反应制成的反应型合成高分子防水涂料。分为单组分、双组分两种。
4.12.1规格
单组分：25kg/桶。
双组分：30kg/组。
4.12.2执行标准：《聚氨酯防水涂料》GB/T19250-2013。4.13聚合物水泥防水涂料（TPA-50）：以聚丙烯酸酯乳液和水泥等材料按一定比例配置而成的双组分防水涂料。按物理性能分为I型、I型和Ⅲ型。其中I型产品适用于变形较大基层的建筑防水工程，如屋面；Ⅱ型用于长期浸水环境，如地下、水池等；Ⅱ型用于防潮。4.13.1规格：25kg/桶、50kg/桶。4.13.2执行标准：《聚合物水泥防水涂料》GB/T23445-2009。
4.14聚氨酯建筑密封胶（ABP-10）：主要以聚氨酯橡胶及聚氨酯预聚体为主要成分，具有良好的耐磨性及低温柔软性。可适用于室内混凝土接缝等节点部位处理。4.14.1规格：400ml1/支。
4.14.2执行标准：《聚氨酯建筑密封胶》JC/T482-2003。4.15塑料防护排水板（ABP-20）：以聚乙烯、聚丙烯等树脂为主要原材料，经过压延，制成凹凸且有一定蓄排水空间的压型板材。适用于种植屋面等工程。4.15.1规格
厚度：0.6mm、0.7mm、0.8mm、1.0mm宽度：1000mm、2000mm。
凹凸高度：8.0mm、9.0mm、10.0mm。4.15.2执行标准：《塑料防护排水板》JC/T2112-2012。4.16配套产品
4.16.1湿铺卷材粘结材料：当基面平整度较差时，可采用聚合物水泥砂浆作为粘结材料；当基面平整度较好时，可采用湿铺法专用粘结剂作为粘结材料。4.16.2双面自粘丁基胶带：用于短边搭接、破损修补、节点收头、与不同防水材料间过渡搭接和T型搭接等部位的粘结密封。
审核张金根张粮校对徐中剑疗到设计孙伟刚和图集号
17CJ40-28
5选用说明和施工注意事项
5.1防水附加层的选用见表3。
表3防水附加层最小厚度（mm）
防水附加（加强）层
防水材料
合成高分子防水卷材
高聚物改性沥青防水卷材（聚酯胎）合成高分子防水涂料、
聚合物水泥防水涂料
改性沥青防水涂料
最小厚度
5.2地下室外墙外防水按外防水层与外墙施工作业顺序分为：外防外贴（涂）外防内贴（涂）5.3外防外贴（涂）一般适用于基坑空间较大，有施工操作的空间：外防内贴（涂）一般适用于受场地限制，基坑空间狭窄的工程。
5.4底板承台高度范围内的外侧保护墙处的外防水层，一般采用外防内贴（涂）施工方法。5.5非全理式地下建筑侧墙防水层收头处到外墙室外地坪标高以上500mm内的防水材料可根据工程外墙装饰面层情况选择防水层材料，如采用聚合物防水砂浆、防水涂料等5.6防水材料的加强处理要求：
5.6.1卷材类：
1）阴阳角处应做成弧形或45°坡角，其尺寸应根据卷材品种确定，且增做卷材加强层，加强层宽度宜为300~500mm。
2）搭接宽度：自粘聚合物改性沥青防水卷材大于等于80mm，聚氯乙烯防水卷材大于等于60/80mm（单焊缝/双焊缝）、100mm（胶粘剂）：高分子自粘胶膜防水卷材大于等于70/80mm（自粘胶/胶粘带）：弹性体改性沥青防水卷材大于等于100mm。
5.6.2防水涂料类：
1）阴阳角处应做成弧形，阴角直径宜大于50mm、阳角宜大于10mm，
2）接槎宽度应大于等于100mm。板底转角部位应增加胎体增强材料，并增涂防水涂料。5.7柔性防水层的基层表面应坚实、平整，不得有尖锐突出物，空鼓、松动、起砂和大于0.5mm的裂缝缺陷。5.8在顶板的防水层与刚性保护层之间宜设置隔离层。隔离层可选用油毡、塑料膜等具有一定强度的软质材料。5.9高分子自粘胶膜卷材防水层上可不做保护层，且宜为单层使用，可与后浇筑混凝土紧密结合，不易形成串水通道。这种施工方法也称预铺反粘法说明
审核张金根张粮校对徐中剑疗+到设计孙伟刚图集号
17CJ40-28
5.10加强细部构造部位的施工管理，确保防水层的整体连续性。
5.11水泥基防水材料应采用抹压法施工，以保证防水层的密实性。
5.12明挖法地下工程的混凝土和防水层的保护层在满足设计要求、检查合格后应及时回填。宜采用3：7或2：8灰土回填，不得混有石块，碎砖、灰渣及有机杂物、冻土等。回填、分层夯实应均匀对称进行，并防止损伤保护层和防水层。
5.13地下建筑防水施工期间，必须采取有效排水措施，随时降低基坑内的地下水位。防止地表水流入基坑，保持地下水位低于工程底部最低高程500mm以下。5.14预铺反粘施工，取消上部保护层时，钢筋绑扎和焊接需采取相应保护措施。尽量避免破坏卷材，如有破损，及时采用卷材片和高分子自粘胶带进行修补。5.15采用湿铺法施工时，宜对混凝土结构进行原浆收光平整度若能满足要求，可取消水泥砂浆找平层平整度若不满足要求，也可同时施工水泥砂浆找平层和卷材，水泥砂浆兼作粘结材料。
5.16聚氨酯防水涂料立面施工如需进行抹灰或粘结面砖等工序时，涂料表面宜拍干燥的细、中砂。6其他
6.1本图集中除注明单位者外，其他均以毫米（mm）为单位。
6.2其他未尽事宜，均应按照国家现行标准执行。6.3本图集根据安徽五星凯虹防水建材科技有限公司提供的技术资料编制，图集的解释由该公司负责。7索引方法
17CJ40-287
17CJ40-28/
防水做法编号
节点构造编号
图集号
审核张金根张粮校对徐中剑疗+到设计孙伟刚页
17CJ40-28
索引号
DX1-10
DX1-11
地下工程底板防水层材料选用表（一级防水）防水层材料
>1.2厚CCP-1000高分子自粘胶膜防水卷材①>1.5厚ABP-300高分子自粘橡胶复合防水卷材②>1.5厚ABP-300高分子自粘橡胶复合防水卷材①>1.5厚ABP-300高分子自粘橡胶复合防水卷材②1.5厚ABP-200自粘聚合物改性沥青防水卷材（N类①>1.5厚ABP-200自粘聚合物改性沥青防水卷材（N类②1.5厚ABP-200自粘聚合物改性沥青防水卷材（N类①>1.5厚ABP-300高分子自粘橡胶复合防水卷材②>1.5厚TPA-50聚合物水泥防水涂料（Ⅱ型）①1.5厚ABP-200自粘聚合物改性沥青防水卷材（N类②1.5厚TPA-30聚氨酯防水涂料
①>1.5厚ABP-600交叉层压膜高分子自粘防水卷材②>1.5厚TPA-50聚合物水泥防水涂料（I型）①>1.5厚ABP-600交叉层压膜高分子自粘防水卷材②>1.5厚TPA-30聚氨酯防水涂料①≥1.5厚ABP-300高分子自粘橡胶复合防水卷材②2.0厚TPA-10非固化橡胶沥青防水涂料①4.0厚ABP-100弹性体改性沥青防水卷材（Ⅱ型）②>3.0厚ABP-100弹性体改性沥青防水卷材（Ⅱ型）①>1.5厚ABP-600交叉层压膜高分子自粘防水卷材②>2.0厚TPA-10非固化橡胶沥青防水涂料备注
单面粘
双面粘
索引号
DC1-10
DC1-11
地下工程侧墙防水层材料选用表（一级防水）防水层材料
①>1.5厚ABP-300高分子自粘橡胶复合防水卷材②>1.5厚ABP-300高分子自粘橡胶复合防水卷材①>1.5厚ABP-300高分子自粘橡胶复合防水卷材②>1.5厚ABP-200自粘聚合物改性沥青防水卷材（N类①1.5厚ABP-200自粘聚合物改性沥青防水卷材（N类②>1.5厚ABP-200自粘聚合物改性沥青防水卷材（N类①>1.5厚ABP-300高分子自粘橡胶复合防水卷材②>1.5厚TPA-50聚合物水泥防水涂料①>1.5厚ABP-200自粘聚合物改性沥青防水卷材（N类②>1.5厚TPA-30聚氨酯防水涂料①>1.5厚ABP-600交叉层压膜高分子自粘防水卷材②>1.5厚TPA-50聚合物水泥防水涂料①>1.5厚ABP-600交叉层压膜高分子自粘防水卷材②>1.5厚TPA-30聚氨酯防水涂料①>1.5厚ABP-300高分子自粘橡胶复合防水卷材②2.0厚TPA-10非固化橡胶沥青防水涂料①>3.0厚ABP-100弹性体改性沥青防水卷材（Ⅱ型）②>2.0厚TPA-10非固化橡胶沥青防水涂料①>1.5厚ABP-600交叉层压膜高分子自粘防水卷材②>2.0厚TPA-10非固化橡胶沥青防水涂料>1.2厚CCP-1000高分子自粘胶膜防水卷材地下工程防水层材料选用表
审核张金根张粮校对徐中剑净到设计孙伟刚和图集号
单面粘
双面粘
17CJ40-28
