17CJ80-1 铝合金复合板建筑幕墙及装饰构造—BHOWA西蒙瓦楞复合板

本图集是以上海西蒙幕墙吊顶板有限公司的BHOWA西蒙瓦楞复合板在民用建筑、一般工业建筑的建筑幕墙、室内吊顶、室内墙面装饰工程中的应用技术为依据编制的国家建筑标准设计参考图。 图集内容主要包括：说明、幕墙系统（幕墙节点索引图、插接式幕墙板系统、嵌缝式幕墙板系统）、室内吊顶系统（明架式吊顶平面示意图、明架式吊顶剖面、节点图、暗卡式吊顶平面示意图、暗卡式吊顶剖面、节点图、搭接式吊顶平面示意图、搭接式吊顶剖面、节点图）、室内墙面装饰系统（室内墙面板立面示意图、室内墙面板节点图、室内包圆柱节点图、室内包方柱节点图、配件、龙骨横截面图）、模拟风荷载检测、工程实例等。 本图集适用于新建、改建扩建的民用与一般工业建筑幕墙、室内吊顶、室内墙面装饰工程，供建筑设计、建筑装饰设计、工程施工和质量检查人员使用。

17CJ80-1
铝合金复合板建筑幕墙及装饰构造——BHOWA西蒙瓦楞复合板参考图集

组织编制：中国建筑标准设计研究院
出版单位：中国计划出版社

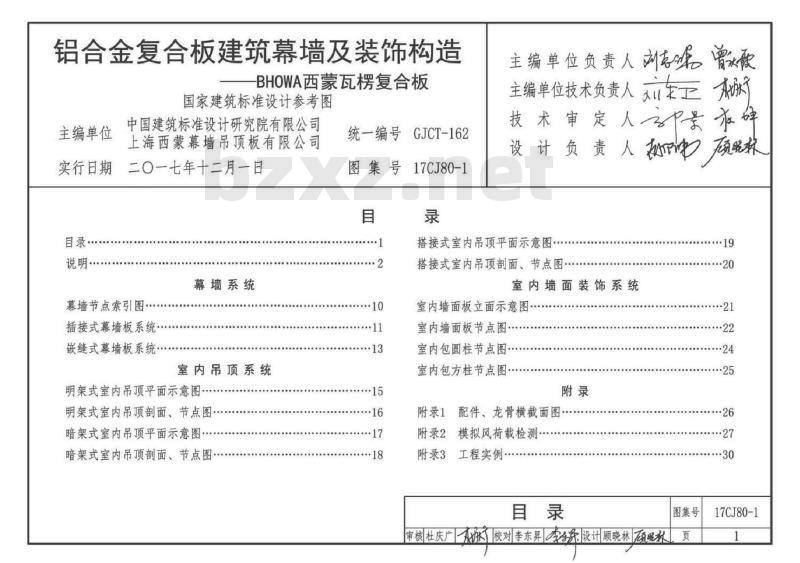

【目录】
幕墙系统
- 幕墙节点索引图
- 插接式幕墙板系统
- 嵌缝式幕墙板系统
室内吊顶系统
- 明架式室内吊顶平面示意图
- 明架式室内吊顶面、节点图
- 暗架式室内吊顶平面示意图
- 暗架式室内吊顶面、节点图
- 搭接式室内吊顶平面示意图
- 搭接式室内吊顶剖面、节点图
室内墙面装饰系统
- 室内墙面板立面示意图
- 室内墙面板节点图
- 室内包圆柱节点图
- 室内包方柱节点图
附录
- 附录1 配件、龙骨横截面图
- 附录2 模拟风荷载检测
- 附录3 工程实例

【编制人员】
主编单位负责人：刘增水
主编单位技术负责人：[待补]
技术审定人：景术建
设计负责人：顾脱林
审核：杜庆广
校对：李东昇
设计：顾晓林

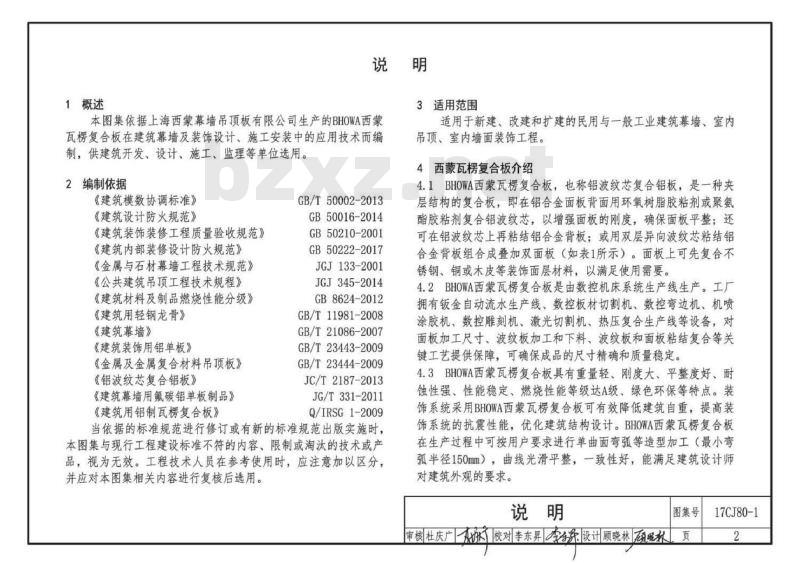

1 概述

2 编制依据
本图集依据以下标准规范进行编制：
- 《建筑模数协调标准》 GB/T50002-2013
- 《建筑设计防火规范》 GB50016-2014
- 《建筑装饰装修工程质量验收规范》 GB 50210-2001
- 《建筑内部装修设计防火规范》 GB 50222-2017
- 《金属与石材幕墙工程技术规范》 JGJ133-2001
- 《公共建筑吊顶工程技术规程》 JGJ345-2014
- 《建筑材料及制品燃烧性能分级》 GB8624-2012
- 《建筑用轻钢龙骨》 GB/T11981-2008
- 《建筑幕墙》 GB/T21086-2007
- 《建筑装饰用铝单板》 GB/T23443-2009
- 《金属及金属复合材料吊顶板》 GB/T23444-2009
- 《铝波纹芯复合铝板》 JC/T2187-2013
- 《建筑幕墙用氟碳铝单板制品》 JG/T331-2011
- 《建筑用铝制瓦楞复合板》 Q/IRSG1-2009

当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。

3 适用范围
本图集依据上海西蒙幕墙吊顶板有限公司生产的BHOWA西蒙瓦楞复合板在建筑幕墙及装饰设计、施工安装中的应用技术而编制，供建筑开发、设计、施工、监理等单位选用。适用于新建、改建和扩建的民用与一般工业建筑幕墙、室内吊顶、室内墙面装饰工程。

4 西蒙瓦楞复合板介绍

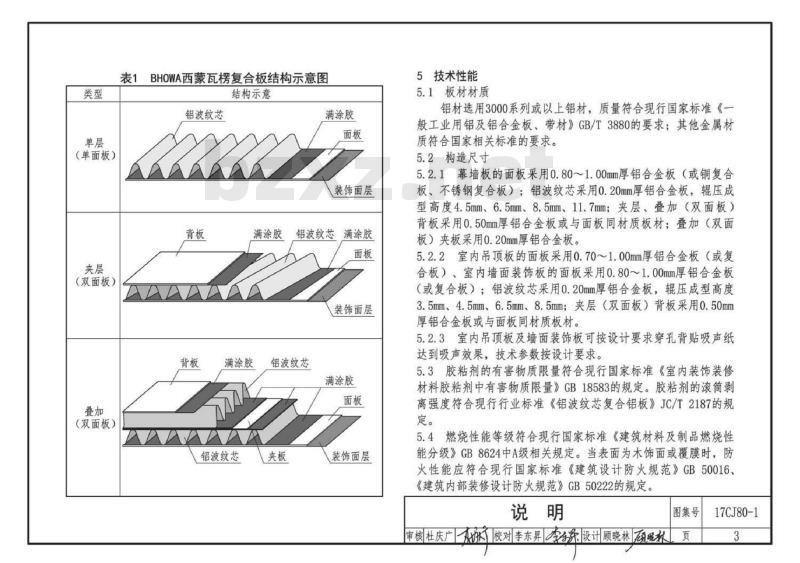

4.1 BHOWA西蒙瓦楞复合板，也称铝波纹芯复合铝板，是一种夹层结构的复合板，即在铝合金面板背面用环氧树脂胶粘剂或聚氨酯胶粘剂复合铝波纹芯，以增强面板的刚度，确保面板平整；还可在铝波纹芯上再粘结铝合金背板，或用双层异向波纹芯粘结铝合金背板组合成叠加双面板。面板上可先复合不锈钢、铜或木皮等装饰面层材料，以满足使用需要。
4.2 BHOWA西蒙瓦楞复合板是由数控机床系统生产线生产。工厂拥有钣金自动流水生产线、数控板材切割机、
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

17CJ80-1
目录
说明
幕墙系统
幕墙节点索引图
插接式幕墙板系统
嵌缝式幕墙板系统
室内吊顶系统
明架式室内吊顶平面示意图
明架式室内吊顶剖面、节点图
暗架式室内吊顶平面示意图
暗架式室内吊顶剖面、节点图
搭接式室内吊顶平面示意图
搭接式室内吊顶剖面、节点图
室内墙面装饰系统
室内墙面板立面示意图
室内墙面板节点图
室内包圆柱节点图
室内包方柱节点图
配件、龙骨横截面图
附录
附录1 模拟风荷载检测
附录2 工程实例
