批准部门
主编单位
实行日期
铝合金门窗
中华人民共和国建设部
中国建筑标准设计研究院
（原中国建筑标准设计研究所）中国建筑机械总公司
中国建筑金属结构协会
二00二年三月一日

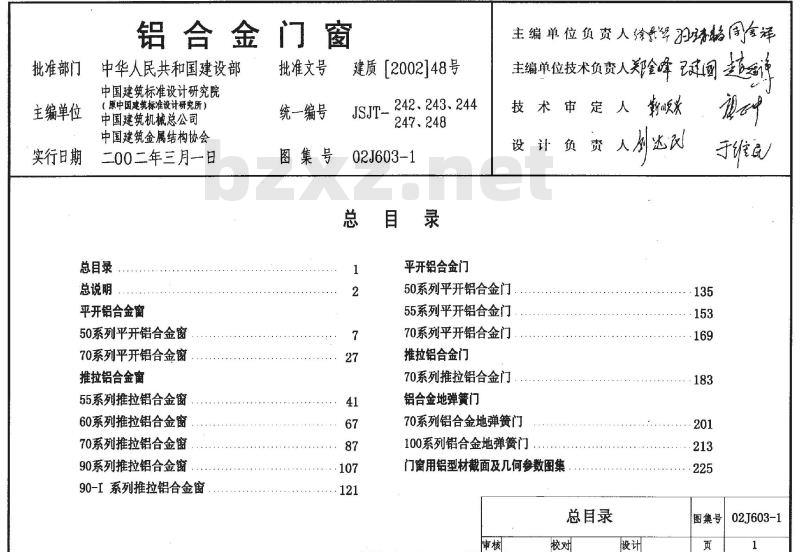

总目录
总说明
平开铝合金窗
50系列平开铝合金窗
70系列平开铝合金窗
推拉铝合金窗
55系列推拉铝合金窗
60系列推拉铝合金窗
70系列推拉铝合金窗
90系列推拉铝合金窗
90-I系列推拉铝合金窗
批准文号
统—编号
图集号
建质「2002]48号
242、243、244
247、248
02J603-1
平开铝合金门
主编单位负资人终开羽清赖同全译主编单位技术负费人郑全降已我国越多评技术审定人
新顺求
设计负责人则达风bzxZ.net
千维点
50系列平开铝合金门
55系列平开铝合金门
70系列平开铝合金门
推拉铝合金门
70系列推拉铝合金门
铝合金地弹簧门
70系列铝合金地弹簧门
100系列铝合金地弹簧门
门窗用铝型材截面及几何参数图集总目录
图集号
02J603-1

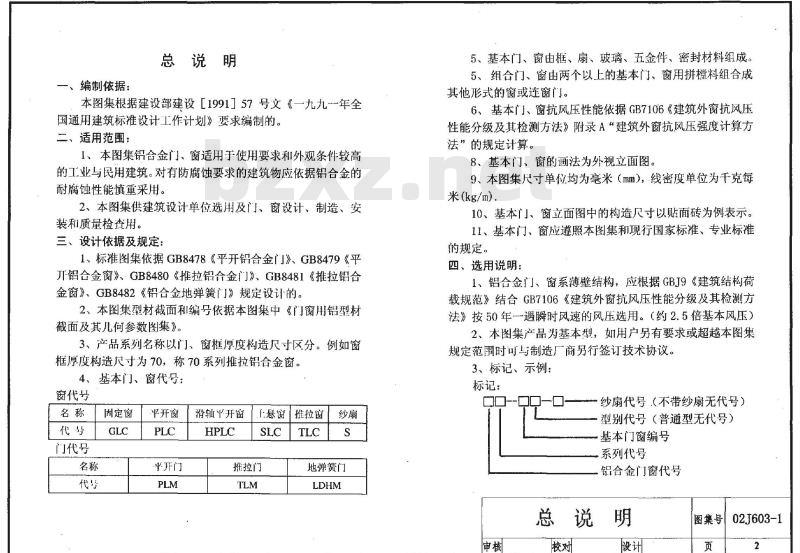

一、编制依据：
总说明
本图集根据建设部建设［1991］57号文《一九九一年全国通用建筑标准设计工作计划》要求编制的。二、适用范围：
1、本图集铝合金门、窗适用于使用要求和外观条件较高的工业与民用建筑。对有防腐蚀要求的建筑物应依据铝合金的耐腐蚀性能慎重采用。
2、本图集供建筑设计单位选用及门、窗设计、制造、安装和质量检查用。
三、设计依据及规定：
1、标准图集依据GB8478《平开铝合金门》、GB8479《平开铝合金窗》、GB8480《推拉铝合金门》、GB8481《推拉铝合金窗》、GB8482《铝合金地弹簧门》规定设计的。2、本图集型材截面和编号依据本图集中《门窗用铝型材截面及其儿何参数图集》。
3、产品系列名称以门、窗框厚度构造尺寸区分。例如窗框厚度构造尺寸为70，称70系列推拉铝合金窗。4、基本门、窗代号：
窗代号
门代号
固定窗
平开窗
平开门
滑轴平开窗
上悬窗推拉窗
推拉门
地弹簧门
5、基本门、窗由框、扇、玻璃、五金件、密封材料组成。5、组合门、窗由两个以上的基本门、窗用拼料组合成其他形式的窗或连窗门。
6、基本门、窗抗风压性能依据GB7106《建筑外窗抗风压性能分级及其检测方法》附录A“建筑外窗抗风压强度计算方法”的规定计算。
8、基本门、窗的画法为外视立面图。9、本图集尺寸单位均为毫米（mm），线密度单位为干克每米(kg/m).
10、基本门、窗立面图中的构造尺寸以贴面砖为例表示。11、基本门、窗应遵照本图集和现行国家标准、专业标准的规定。
四、选用说明：
1、铝合金门、窗系薄壁结构，应根据GBJ9《建筑结构荷载规范》结合GB7106《建筑外窗抗风压性能分级及其检测方法》按50年一遇瞬时风速的风压选用。（约2.5倍基本风压）2、本图集产品为基本型，如用户另有要求或超越本图集规定范围时与制造厂商另行签订技术协议。3、标记、示例：
标记：
纱扇代号（不带纱扇无代号）
型别代号（普通型无代号）
一基本门窗编号
系列代号
铝合金门窗代号
总说明
图集号
02J603-1

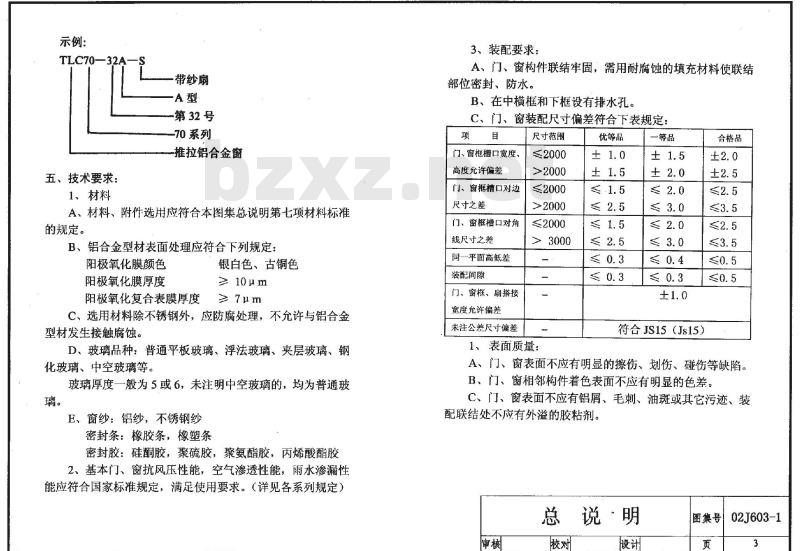

示例：
TLC70-
五、技术要求：
1、材料
带纱扇
第32号
70系列
一推拉铝合金窗
A、材料、附件选用应符合本图集总说明第七项材料标准的规定。
B、铝合金型材表面处理应符合下列规定：阳极氧化膜颜色
阳极氧化膜厚度
阳极氧化复合表膜厚度
银白色、古铜色
≥ 10 μm
≥7μm
C、选用材料除不锈钢外，应防腐处理，不允许与铝合金型材发生接触腐蚀。
D、玻璃品种：普通平板玻璃、浮法玻璃、夹层玻璃、钢化玻璃、中空玻璃等。
玻璃厚度一般为5或6，未注明中空玻璃的，均为普通玻璃。
E、窗纱：铝纱，不锈钢纱
密封条：橡胶条，橡塑条
密封胶：硅酮胶，聚硫胶，聚氨酯胶，丙烯酸酯胶2、基本门、窗抗风压性能，空气渗透性能，雨水渗漏性能应符合国家标准规定，满足使用要求。（详见各系列规定）3、装配要求：
A、门、窗构件联结牢固，需用耐腐蚀的填充材料使联结部位密封、防水。
B、在中横框和下框设有排水孔。C、门、窗装配尺寸偏差符合下表规定：项目
门、窗框槽口宽度、
高度允许偏差
门、窗框槽口对边
尺寸之差
门、窗框槽口对角
线尺寸之差
同--平面高低差
装配间隙
门、窗框、扇搭接
宽度允许偏差
未注公差尺寸偏差
尺寸范闺
≤2000
≤2000
≤2000
1、表面质量：
优等品
一等品
符合JS15（Js15）
合格品
A、门、窗表面不应有明显的擦伤、划伤、碰伤等缺陷。B、门、窗相邻构件着色表面不应有明显的色差。C、门、窗表面不应有铝屑、毛刺、油斑或其它污迹、装配联结处不应有外溢的胶粘剂。总说明　
图集号
02J603-1

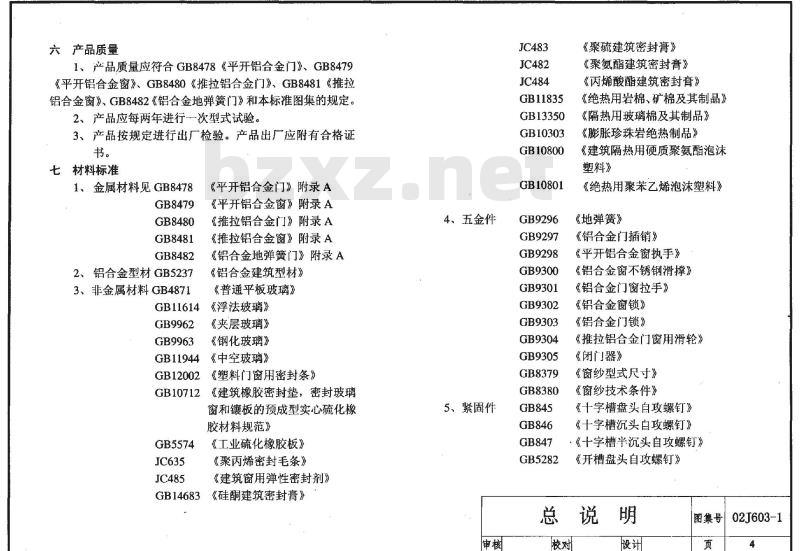

六产品质量
1、产品质量应符合GB8478《平开铝合金门》、GB8479《平开铝合金窗》、GB8480《推拉铝合金门》、GB8481《推拉铝合金窗》、GB8482《铝合金地弹簧门》和本标准图集的规定。2、产品应每两年进行一次型式试验。3、产品按规定进行出厂检验。产品出厂应附有合格证书。
七材料标准
1、金属材料见GB8478
GB8479
GB8480
GB8481
GB8482
2、铝合金型材GB5237
3、非金属材料GB4871
GB11614
GB9962
GB9963
GB11944
GB12002
GB10712
GB5574
《平开铝合金门》附录A
《平开铝合金窗》附录A
《推拉铝合金门》附录A
《推拉铝合金窗》附录A
《铝合金地弹簧门》附录A
《铝合金建筑型材》
《普通平板玻璃》
《浮法玻璃》
《夹层玻璃》
《钢化玻璃》
《中空玻璃》
《塑料门窗用密封条》
《建筑橡胶密封垫，密封玻璃
窗和镶板的预成型实心硫化橡
胶材料规范》
《工业硫化橡胶板》
《聚丙烯密封毛条》
《建筑窗用弹性密封剂》
GB14683
《硅酮建筑密封膏》
4、五金件
5、紧固件
GB11835
GB13350
GB10303
GB10800
GB10801
GB9296
GB9297
GB9298
GB9300
GB9301
GB9302
GB9303
GB9304
GB9305
GB8379
GB8380
GB5282
《聚硫建筑密封膏》
《聚氨酯建筑密封膏》
《丙烯酸酯建筑密封膏》
《绝热用岩棉、矿棉及其制品》《隔热用玻璃棉及其制品》
《膨胀珍珠岩绝热制品》
《建筑隔热用硬质聚氨酯泡沫
塑料》
《绝热用聚苯乙烯泡沫塑料》
《地弹簧》
《铝合金门插销》
《平开铝合金窗执手》
《铝合金窗不锈钢滑撑》
《铝合金门窗拉手》
《铝合金窗锁》
《铝合金门锁》
《推拉铝合金门窗用滑轮》
《闭门器》
《窗纱型式尺寸》
《窗纱技术条件》
《十字槽盘头自攻螺钉》
《十字槽沉头自攻螺钉》
《十字槽半沉头自攻螺钉》
《开槽盘头自攻螺钉》
总说明　
图集号02J603-1
《开槽沉头自攻螺钉》
GB5283
《十字槽盘头螺钉》
《十字槽沉头螺钉》
《开槽圆柱头螺钉》
《开槽盘头螺钉》
《开槽沉头螺钉》
《开槽半沉头螺钉》
《内六角圆头螺钉》
《开槽推端紧定螺钉》
《双头螺柱》
GB12615《封闭型扁圆头抽芯铆钉》GB12618《开口型扁圆头抽芯铆钉》GB170
GB6172

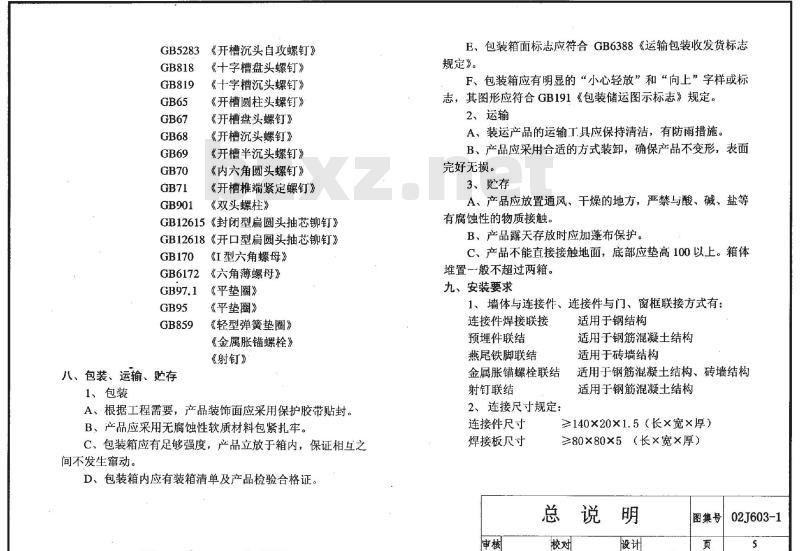

八、包装、运输、贮存
1、包装
《I型六角螺母》
《六角薄螺母》
《平垫圈》
《平垫圈》
《轻型弹簧垫圈》
《金属胀锚螺栓》
《射钉》
A、根据工程需要，产品装饰面应采用保护胶带贴封。B、产品应采用无腐蚀性软质材料包紧扎牢。C、包装箱应有足够强度，产品立放于箱内，保证相互之间不发生窜动。
D、包装箱内应有装箱清单及产品检验合格证。E、包装箱面标志应符合GB6388《运输包装收发货标志规定》。
F、包装箱应有明显的“小心轻放”和“向上”字样或标志，其图形应符合GB191《包装储运图示标志》规定。2、运输
A、装运产品的运输工具应保持清洁，有防雨措施。B、产品应采用合适的方式装卸，确保产品不变形，表面完好无损。
3、贮存
A、产品应放置通风、干燥的地方，严禁与酸、碱、盐等有腐蚀性的物质接触。
B、产品露天存放时应加蓬布保护。C、产品不能直接接触地面，底部应垫高100以上。箱体堆置一般不超过两箱。
九、安装要求
1、墙体与连接件、连接件与门、窗框联接方式有：连接件焊接联接
预埋件联结
燕尾铁脚联结
金属胀锚螺栓联结
射钉联结
2、连接尺寸规定：
连接件尺寸
焊接板尺寸
适用于钢结构
适用于钢筋混凝土结构
适用于砖墙结构
适用于钢筋混凝土结构、砖墙结构适用于钢筋混凝土结构
≥140×20×1.5（长×宽×厚）≥80×80×5（长×宽×厚）
总说明　
02J603-1
图集号
预埋件钢筋直径
燕尾铁脚尺寸
金属胀锚螺栓
≥90×12×3（长×宽×厚）
≥8×65
≥3.7×42
3、洞口与门、窗框缝隙规定：
饰面材料
，贴面金属材料
清水墙（无贴面）
贴面砖
排石料
4、门、窗的安装位置，开启方向与安装联结方式应符合本图集规定和建筑工程设计要求。5、阳极氧化处理的型材与水泥砂浆接触面应在安装前涂防腐蚀绝缘涂料，如氯化橡胶、氯磺化聚乙烯等防腐涂料。6、阳极氧化复合表膜处理的型材与水泥砂浆的接触面不涂防腐层。
7、门、窗框与墙体需用保温材料填充时，须采取预埋件联结，所用填充材料种类按建筑工程设计要求。8、由于饰面材料不同，导致缝隙尺寸变化，由门窗生产厂按工程设计要求调整门、窗的构造尺寸。9、门、窗的安装方式另有要求时，例如轻质墙体材料等，用户与生产厂家另行商议。
10、门窗的抹灰工程及滴水线（槽）应按JGJ73《建筑装饰工程施工及验收规范》第2.1.13条的规定施工。11、门、窗安装后按GBJ301《建筑丁程质量检验评定标准》第十章第四节的规定检查验收。十、保养、维护
1、门、窗如有油污、灰浆等杂物，可用水溶性洗涤剂清洗，禁止用丙酮和硬质物刮、擦。2、门、窗表面每年应进行二至三次清洗。3、需定期加润滑剂的附件应加注润滑油（普通机油）。十一、门窗用铝型材截面及几何参数图集（说明及详图见该图集）
十二、本图集由下列单位共同参加编制：中国航空铝门窗总公司
中国建筑科学研究院物理研究所洛阳有色金属设计加工研究院
本图集的编制过程中得到下列单位的支持和帮助：大连铝材厂
广州铝材厂
京江铝材联合公司
北京海淀蓝天铝门窗厂
江苏省扬州利达金属制品制造公司铝合金门窗厂扬州市邗沟装饰公司
亚洲铝厂
广东兴发铝型材厂
总说明　
图集号
02J603-1
50系列平开铝合金窗
批准部门中华人民共和国建设部主编单位哈尔滨飞机制造公司
铝门窗分公司
实行日期2002年3月1日
批准文号建质[2002]48号
统—编号JSJT-247
图集号02J603-1
型材截面图
基本固定窗立面图
基本平开窗立面图
基本滑轴平开窗立面图
基本双层平开窗立面图
基本双层滑轴平开窗立面图
基本窗抗风压性能计算表
基本窗部面图
组合窗拼装节点图
基本窗安装图
基本窗装配节点索引图
基本窗装配节点图
主编单位负责人
主编单位技术负责人
技术审定
设计负责
趙维樹
图集号
02J603-1
本图集窗框厚度构造尺寸为50,分固定窗、平开窗、滑轴平开窗、双层平开窗、双层滑轴平开窗五种形式，称为50系列固定铝合金窗、50系列平开铝合金窗、50系列滑轴乎开铝合金窗、50系列双层平开铝合金窗、50系列双层滑轴平开铝合金窗。
二：本图集绘制了组合窗拼接节点图，根据工程需要，可利用拼料组合成其他形式的带窗、条窗、转角窗或连窗门等。三．索引符号示列：
（7）表示基本窗为普通玻璃的剖面图、节点图代号。（7A）表示基本窗为中空玻璃的面图、节点图代号。四：本图集固定窗、平开窗、滑轴平开窗、双层平开窗、双层滑轴平开窗图例如下：
固定窗
平开窗
滑轴平开窗双层平开窗双层滑轴平开窗五。双层窗中内层窗内开、外层窗外开。六：本系列使用的最大洞口尺寸为2100×2100（宽×高），最大开启扇尺寸为600×1400（宽×高）。七：本系列铝合金窗可根据不同地区、不同环境、不同建筑物菘造选择不同的结构形式。基本窗型抗风压性能见”基本窗抗风压性能计算表“（计算值）。
标准窗（1200×1500)的空气渗透性能实测值可达到0.5m/m·h。
标准窗(1200×1500)的雨水渗漏性能实测值可达到450Pa。上述性能与产品规格、附件质量、制造厂家的生产技术、质量、管理水平有密切关系，用户宜根据制造厂家的实测情况选用。八，窗的特点有：
1．开启扇结构采用45°配合角，挤压铆接结构。2．产品可选用中空玻璃，其最大厚度尺寸为16(5+6+5)。3.．产品采用不锈钢滑撑。
4．产品采用橡胶密封条，便于更换。九。平开窗用于外开窗时，支撑件由用户与制造厂协商定。说
图集号
02J603-1
校设制
代号L050001
线密度0.926
代号L050006
代号L050F01
线密度1.254
线密度0.245
代号L050002
线密度0.830
代号L050010【线密度1.110
代号L050F02
1线密度0.176
代号L050003
代号L050011
线密度1.279
线密度0.956
代号L050F04
线密度3.983
代号L050004
代号L050012
代号L050F05
线密度1.182
线密度0.568
线密度0.431
代号L050005
代号L050013
代号L050F06
线密度1.050
线密度0.323
线密度0.915
型材截面图
图集号
02J603-1
100 ##100
180##180
GLC50-XX
注：1，标记示例：
180，均布址180
基本窗编号
2.*抗风压性能值为720～2000Pa。1450
180批均布#180
500500
foo goo
180#均布180
180#均布
基本固定窗立面图
图集号
0001 080870108081*0
02J603-1
100#100
180 ##180
注：1．标记示例：PLC50-XX
基本窗编号
2．*抗风压性能值为720～
180,均布180
180种均布180
180%均布180
基本平开窗立面
180元k
图集号
找180
02J603-1
100 #100
180 #180
注：1．标记示例：HPLC50－XX
180均布180
基本窗编号
2．*抗风压性能值为720～
2000Pa
180批均布批180
因区园
180均布H180
180吨
基本滑轴平开窗立面图
图集号
* *oo
02J603-1
