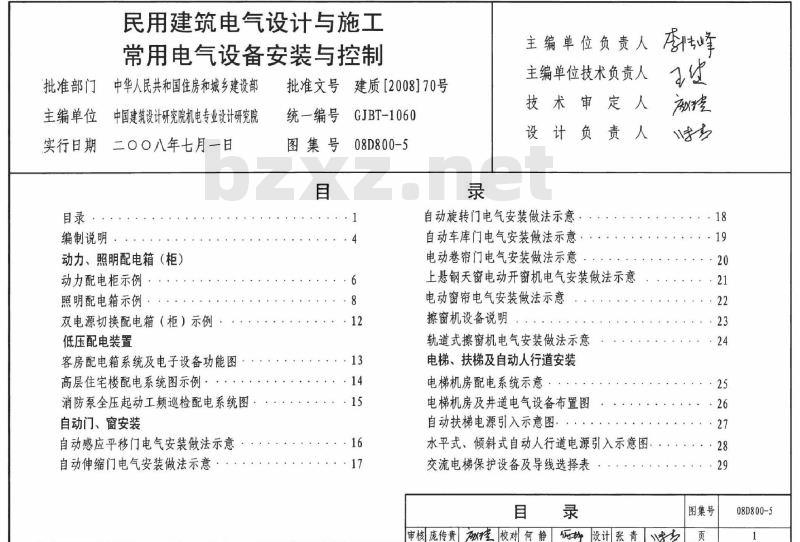

批准部门
民用建筑电气设计与施工
常用电气设备安装与控制
中华人民共和国住房和城乡建设部主编单位
中国建筑设计研究院机电专业设计研究院月二〇〇八年七月一日
实行日期
目录·
编制说明
动力、照明配电箱（柜）
动力配电柜示例·
照明配电箱示例
双电源切换配电箱（柜）示例
低压配电装置
客房配电箱系统及电子设备功能图高层住宅楼配电系统图示例
消防泵全压起动工频巡检配电系统图自动门、窗安装
自动感应平移门电气安装做法示意自动伸缩门电气安装做法示意·批准文号建质【2008170号
统一编号
GJBT-1060
图集号
08D800-5
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人
自动旋转门电气安装做法示意：自动车库门电气安装做法示意·电动卷帘门电气安装做法示意
上悬钢天窗电动开窗机电气安装做法示意电动窗帘电气安装做法示意
擦窗机设备说明
轨道式擦窗机电气安装做法示意电梯、扶梯及自动人行道安装
电梯机房配电系统示意
电梯机房及井道电气设备布置图自动扶梯电源引入示意图
水平式、倾斜式自动人行道电源引入示意图，交流电梯保护设备及导线选择表目
图集号
审核庞传贵佳校对何静俪格设计张青或力金
08D800-5

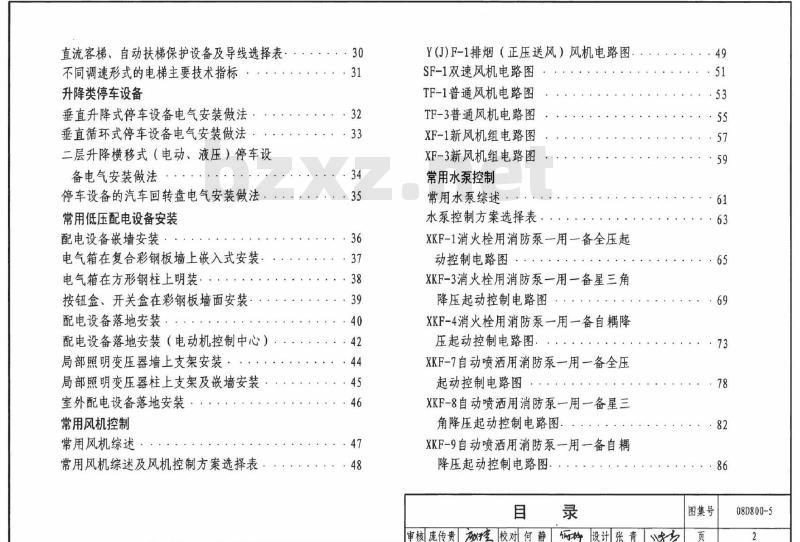

直流客梯、自动扶梯保护设备及导线选择表：不同调速形式的电梯主要技术指标升降类停车设备
垂直升降式停车设备电气安装做法垂直循环式停车设备电气安装做法二层升降横移式（电动、液压）停车设备电气安装做法··
停车设备的汽车回转盘电气安装做法：常用低压配电设备安装
配电设备嵌墙安装：
电气箱在复合彩钢板墙上嵌入式安装电气箱在方形钢柱上明装
按钮盒、开关盒在彩钢板墙面安装：配电设备落地安装：
配电设备落地安装（电动机控制中心）局部照明变压器墙上支架安装：局部照明变压器柱上支架及嵌墙安装室外配电设备落地安装
常用风机控制
常用风机综述
常用风机综述及风机控制方案选择表30
··42
··44
· 45
Y（J)F-1排烟（正压送风）风机电路图SF-1双速风机电路图
TF-1普通风机电路图
TF-3普通风机电路图
XF-1新风机组电路图
XF-3新风机组电路图
常用水泵控制
常用水泵综述
水泵控制方案选择表·
XKF-1消火栓用消防泵一用一备全压起动控制电路图
XKF-3消火栓用消防泵一用一备星三角降压起动控制电路图
XKF-4消火栓用消防泵一用一备自耦降压起动控制电路图
XKF-7自动喷洒用消防泵一用一备全压起动控制电路图
XKF-8自动喷洒用消防泵一用一备星三角降压起动控制电路图
XKF-9自动喷洒用消防泵一用一备自耦降压起动控制电路图.·
钢物设计张青烤
审核庞传贵彻堂校对何静
图集号
08D800-5

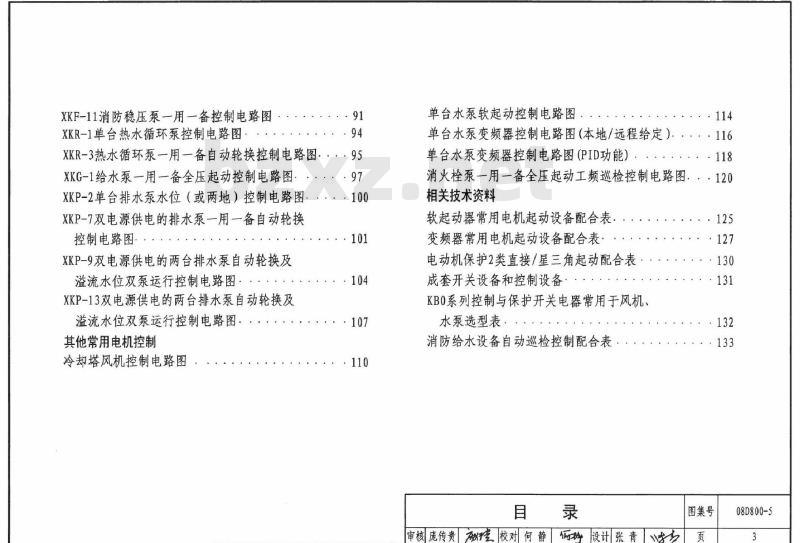

XKF-11消防稳压泵一用一备控制电路图：XKR-1单台热水循环泵控制电路图：91
XKR-3热水循环泵一用一备自动轮换控制电路图.··95XKG-1给水泵一用一备全压起动控制电路图，：·97.100
XKP-2单台排水泵水位（或两地）控制电路图：：：XKP-7双电源供电的排水泵一用一备自动轮换控制电路图：
XKP-9双电源供电的两台排水泵自动轮换及溢流水位双泵运行控制电路图·XKP-13双电源供电的两台排水泵自动轮换及溢流水位双泵运行控制电路图：其他常用电机控制
冷却塔风机控制电路图
：107
单台水泵软起动控制电路图
：114
单台水泵变频器控制电路图（本地/远程给定）．·，·116单台水泵变频器控制电路图(PID功能）118
消火栓泵一用一备全压起动工频巡检控制电路图．··120相关技术资料
软起动器常用电机起动设备配合表变频器常用电机起动设备配合表电动机保护2类直接/星三角起动配合表成套开关设备和控制设备，
KBO系列控制与保护开关电器常用于风机水泵选型表，。
消防给水设备自动巡检控制配合表：目
审核庞传贵校对何静俩粉设计张青125
：132
：133
图集号
08D800-5

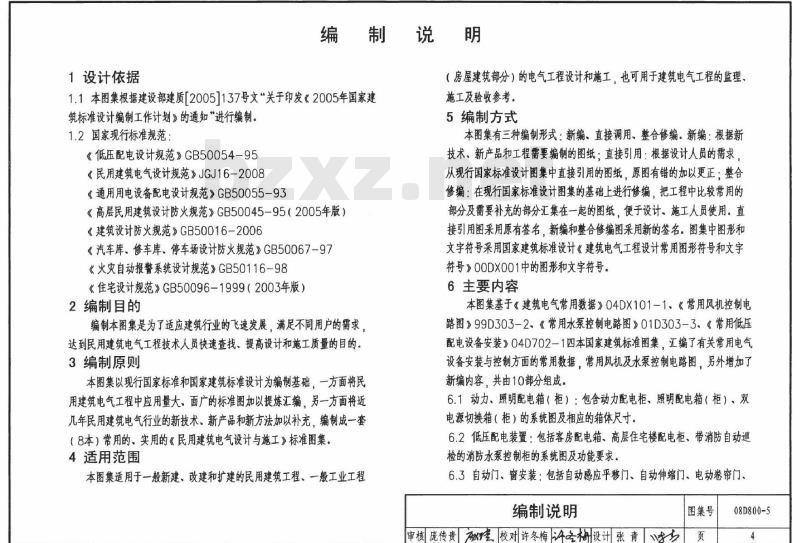

1设计依据
编制说明
（房屋建筑部分）的电气工程设计和施工，也可用于建筑电气工程的监理，1.1本图集根据建设部建质[20051137号文“关于印发《2005年国家建筑标准设计编制工作计划》的通知”进行编制。1.2国家现行标准规范：
《低压配电设计规范》GB50054-95《民用建筑电气设计规范》JGJ16-2008《通用用电设备配电设计规范》GB50055-93《高层民用建筑设计防火规范》GB50045-95（2005年版）《建筑设计防火规范》GB50016-2006《汽车库、修车库、停车场设计防火规范》GB50067-97《火灾自动报警系统设计规范》GB50116-98《住宅设计规范》GB50096-1999（2003年版）2编制自的
编制本图集是为了适应建筑行业的飞速发展，满足不同用户的需求，达到民用建筑电气工程技术人员快速查找、提高设计和施工质量的目的。3编制原则
本图集以现行国家标准和国家建筑标准设计为编制基础，一方面将民用建筑电气工程中应用量大，面广的标准图加以提炼汇编，另一方面将近几年民用建筑电气行业的新技术，新产品和新方法加以补充，编制成一套（8本）常用的、实用的《民用建筑电气设计与施工》标准图集。4适用范围
本图集适用于一般新建、改建和扩建的民用建筑工程、一般工业工程施工及验收参考。
5编制方式
本图集有三种编制形式：新编、直接调用、整合修编。新编：根据新技术，新产品和工程需要编制的图纸：直接引用：根据设计人员的需求，从现行国家标准设计图集中直接引用的图纸，原图有错的加以更正：整合修编：在现行国家标准设计图集的基础上进行修编，把工程中比较常用的部分及需要补充的部分汇集在一起的图纸，便于设计，施工人员使用。直接引用图采用原有签名，新编和整合修编图采用新的签名。图集中图形和文字符号采用国家建筑标准设计《建筑电气工程设计常用图形符号和文字符号》00DX001中的图形和文字符号。6主要内容
本图集基于《建筑电气常用数据》04DX101-1、《常用风机控制电路图》99D303-2、《常用水泵控制电路图》01D303-3、《常用低压配电设备安装》04D702一1四本国家建筑标准图集，汇编了有关常用电气设备安装与控制方面的常用数据，常用风机及水泵控制电路图，另外增加了新编内容，共由10部分组成。
6.1动力、照明配电箱（柜）：包含动力配电柜、照明配电箱（柜）、双电源切换箱（柜）的系统图及相应的箱体尺寸。6.2低压配电装置：包括客房配电箱、高层住宅楼配电柜、带消防自动巡检的消防水泵控制柜的系统图及功能要求。6.3自动门、窗安装：包括自动感应平移门、自动伸缩门、电动卷帘门、编制说明
图集号
审核庞传贵校对许冬梅栅设计张青域页08D800-5

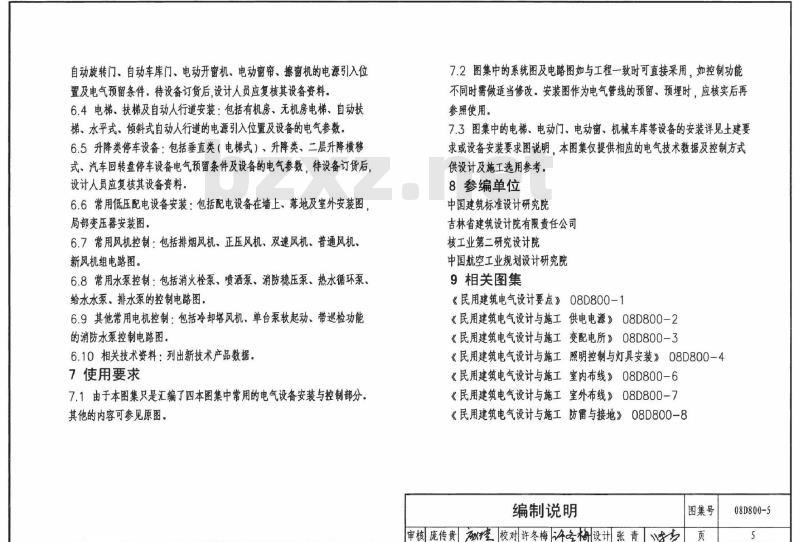

自动旋转门、自动车库门、电动开窗机、电动窗帘、擦窗机的电源引入位置及电气预留条件。待设备订货后，设计人员应复核其设备资料。6.4电梯、扶梯及自动人行道安装：包括有机房、无机房电梯、自动扶梯、水平式。倾斜式自动人行道的电源引入位置及设备的电气参数。6.5升降类停车设备：包括垂直类（电梯式）、升降类、二层升降横移式，汽车回转盘停车设备电气预留条件及设备的电气参数，待设备订货后设计人员应复核其设备资料。
6.6常用低压配电设备安装：包括配电设备在墙上，落地及室外安装图局部变压器安装图。
6.7常用风机控制：包括排烟风机、正压风机、双速风机、普通风机、新风机组电路图。
6.8常用水泵控制：包括消火栓泵，喷洒泵、消防稳压泵、热水循环泵、给水水泵、排水泵的控制电路图。6.9其他常用电机控制：包括冷却塔风机、单台泵软起动、带巡检功能的消防水泵控制电路图。
6.10相关技术资料：列出新技术产品数据。7使用要求
7.1由于本图集只是汇编了四本图集中常用的电气设备安装与控制部分。其他的内容可参见原图。
7.2图集中的系统图及电路图如与工程一致时可直接采用，如控制功能不同时需做适当修改。安装图作为电气管线的预留、预埋时，应核实后再参照使用。
7.3图集中的电梯、电动门、电动窗、机械车库等设备的安装详见土建要求或设备安装要求图说明，本图集仅提供相应的电气技术数据及控制方式供设计及施工选用参考。
8参编单位
中国建筑标准设计研究院
吉林省建筑设计院有限责任公司核工业第二研究设计院
中国航空工业规划设计研究院
9相关图集
《民用建筑电气设计要点》08D800-1《民用建筑电气设计与施工供电电源》08D800-2《民用建筑电气设计与施工变配电所》08D800-3《民用建筑电气设计与施工照明控制与灯具安装》08D800-4《民用建筑电气设计与施工室内布线》08D800-6《民用建筑电气设计与施工室外布线》08D800-7《民用建筑电气设计与施工防雷与接地》08D800-8编制说明
审核庞传贵煌校对许冬梅栅设计张青试图集号
08D800-5
器式负荷开
AC220V/380V电源
AC220V/380V电源
AC220V/380V电源
进线开关
额定电流
(mm）
（mm）
出线回路不大于4路
出线回路不大于8路
出线回路不大于12路
出线回路不大于8路上进线
出线回路不大于8路下进线bZxz.net
出线回路不大于12路上进线
出线回路不大于12路下进线
出线回路不大于16路，背靠背布置时1.本图为落地式动力柜，柜体型号尺寸设计可以依据工程实际需要进行选择，2.适合于进线开关为塑壳断路器、负荷开关、熔断器式负荷开关三种型式进线3.进线开关电气选择应与配电方式相匹配，出线开关采用断路器，也可以采用熔断器，4.出线开关及回路数由工程设计确定，但需符合电流等级要求。5.当设计有要求需要利用主进断路器分励脱扣器断电时，应增加按钮和指示灯。6.出线支路开关水平布置时柜体高度可相应减小。7.PB一代表动力箱，柜内元件布置图见第7页动力配电柜示例
审核庞传贵校对何静
俪的编制张青成
图集号
08D800-5
-QF1~n
-FU -XT
柜内元件布置图
-QF1~n
aaaaaaaaaaanaa
9999eee99e
柜内元件布置图
1.I适用于断路器进线，II、Ⅱ适用于隔高开关或熔断器式负荷开关进线4
2.柜体上下堵板若开制敲落孔采用中心对称排列数量按进出线数，敲落孔大小为排管直径（靠标准护口）加2~3mm.
3.主进开关上口与柜体上堵板距离不小于250mm，满足柜体采用上进线时电缆的接入。4.N、PE线规格由设计确定，
5.H1~H4，W1~W5等开关的尺寸按实际所选用的开关确定。-QL
9999999999999
aRaara
aaaaak
柜内元件布置图（正面）
-QF1~n
eaeeeppeeee
面面面面
aaeaaaaa
柜内元件布置图（后面）
6.元件布置相对关系最小尺寸：A值30mm以上：B值30mm以上或依据产品工艺要求：C值（2F+20）mm以上：D值250mm以上，E值350mm以上7.F值当电器规格为10~15A时20mm以上，当电器规格为20~32A时30mm以上：电器规格为63A时50mm以上，
动力配电柜示例
何静俩的
审核庞传贵堂校对
编制张青
图集号
08D800-5
器式负荷开关
AC220V/380V电源
AC220V/380V电源
AC220V/380V电源
￥QF1
aseeca
进线开关
额定电流
外形尺寸
（mm）
箱体尺寸
(mm）
1.本图照明配电箱代号及箱体尺寸设计可以依据工程实际需要进行选择。D
（mm)
2.进线开关为断路器、负荷开关、熔断器式负荷开关三种型式，出线开关为小型断路器。3.代号LB101~LB105、LB201~LB203适用于微型断路器、微型负荷开关进线代号LB301~LB304适用于断路器、负荷开关、熔断器式负荷开关三种型式进线4.出线开关及回路数由工程设计确定，但需符合电流等级要求。5.嵌入式安装，墙体留洞尺寸为箱体尺寸两侧共加15mm，上下共加25mm，6.LB一代表照明箱，箱体结构见第9~11页。照明配电箱示例
审核庞传贵潮捷校对何静俪格
设计张青呼
图集号
08D800-5
oo58oob68888ood
-OF1~OFn
000900
060080800
无门正视图
1.微型断路器采用箱体高度方向对称排列配电箱采用上进线或下进线，箱内均保证不小于70mm的进出线空间。2.箱体上下堵板若开制敲落孔，采用中心对称排列，数量按进出线数，敲落孔大小为工程设计排管直径加1~2mm(工程特殊要求除外)。
3.嵌入式安装，墙体留洞尺寸为箱体尺寸两侧共加15mm上下共加25mm.
4.PE、N线应通过专用端子与对应的汇流排连接、5.本图箱体系列代号为LB101~LB105。D
无护板侧视图
上下堵板敲落孔示意图
LB101~LB105系列
照明配电箱示例
审核庞传贵校对何静
设计张青味
图集号
08D800-5
无门正视图
1.微型断路器采用箱体高度方向对称排列,配电箱采用上进线或下进线，箱内均保证不小于70mm的进出线空间。2.箱体上下堵板若开制敲落孔，采用中心对称排列数量按进出线数，敲落孔大小为工程设计排管直径加1~2mm(工程特殊要求除外)。
3.嵌入式安装，墙体留洞尺寸为箱体尺寸左右共加15mm，上下共加25mm。
4.PE、N线应通过专用端子与对应的汇流排连接5.本图箱体系列代号为LB201~LB203宝
无护板侧视图
上下堵板敲落孔示意图
LB201~LB203系列
照明配电箱示例
审核庞传贵捷校对何静
设计张青
图集号
08D800-5
无门正视图
无护板侧视图
1.支路开关竖向双列对称布置，开关路数的增减.箱体在高度方向按支路开关极数增减。
2.上进或下进线，箱内均保证有不小于150mm的进出线空间3.箱体上下堵板若开制敲落孔，采用中心对称排列.数量按进出线数，敲落孔大小为工程设计排管直径加1~2mm。4.嵌入安装或挂墙安装，明装箱外形尺寸与暗装箱箱体尺寸相同，嵌入式安装，墙体留洞尺寸为箱体尺寸两侧共加15mm、上下共加25mm5.PE、N线应通过专用端子与对应的汇流排连接6.本图箱体系列代号为LB301~LB304。W1
上下堵板敲落孔示意图
LB301~LB304系列
照明配电箱示例
设讯张青哦
审核庞传贵谢校对何静俩
图集号
08D800-5
AC220V/380V主电源
AC220V/380V备用电源，QF2
AC220V/380V主电源
AC220V/380V备用电源
进线开关额定电流
PBT101
PBT102
PBT103
PBT104
PBT105
100~200A
200~400A
400~630A
(mm）
双电源互投装置
双电源互投装置
......
.o..o.
电缆进出线空间
AC220V/380V主电源
AC220V/380V备用电源，QFS1
双电源互投装置
1.本图为双电源切换箱系统图及相应箱体尺寸，箱体型号尺寸设计可以依据工程实际需要进行选择。
2.出线开关及回路数由工程设计确定，但需符合电流等级要求3.n表示开关数量PBT101、102出线回路最多可装微型断路器15支单极或5支3极;PBT103出线回路最多可装4支塑壳8支3极微型断路器；具体由工程设计确定4.PBT-代表双电源切换箱（柜）箱体上、下堵板敲落孔的数量和大小主进开关上口与箱体上堵板距离不小于150mm，满足箱体采用上进线时电缆的接入
主进开关上口与柜体上堵板距高不小于350mm，满足柜体上进线时母排或电缆的接入
数量按进出线数，敲落孔大小为进出管线直径加1~2mm
数量按进出线数，敲落孔大小为进出管线直径加2~3mm
进线开关额定电流及箱体形式
当进线开关额定电流小于200A时，采用箱式结构
当进线开关额定电流为200～630A时，采用柜式结构
双电源切换配电箱（柜）示例
审核庞传贵校对何静
设讯张青哦力
图集号
08D800-5
