17CJ40-29 建筑防水系统构造（二十九）

本图集是以襄阳九阳防水材料有限公司的防水产品在建筑屋面、地下室、室内防水等防水工程中的应用技术为依据编制的国家建筑标准设计参考图。 图集包括：说明、防水层材料选用表、防水构造做法选用表、节点详图等，图集还提供了隧道、综合管廊防水构造，供设计人员设计选用。 图集适用于一般工业与民用建筑的屋面、楼地面、室内防水、非饮用水池、地下工程、隧道及城市综合管廊等的防水设计与施工。

17CJ40-29 建筑防水系统构造（二十九） 参考图集
组织编制：中国建筑标准设计研究院
出版单位：中国计划出版社

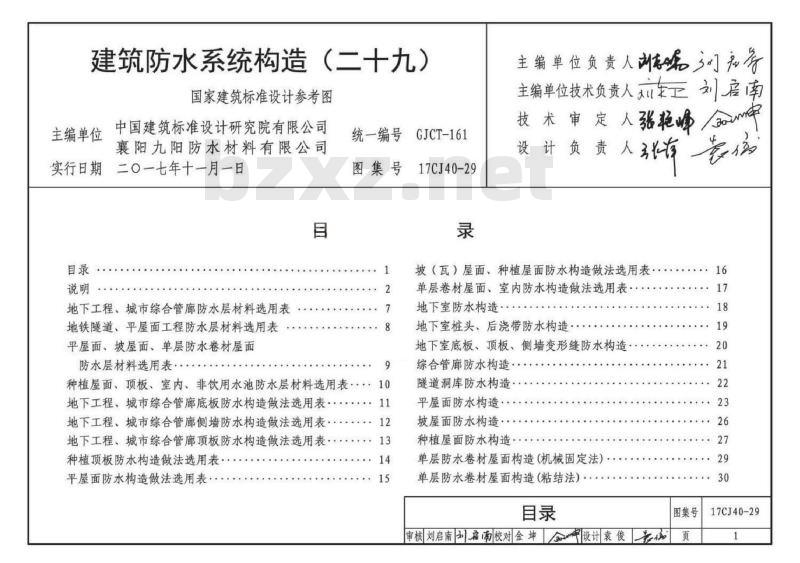

目录
- 地下工程、城市综合管廊防水层材料选用表
- 地铁隧道、平屋面工程防水层材料选用表
- 平屋面、坡屋面、单层防水卷材屋面防水层材料选用表
- 种植屋面、顶板、室内、非饮用水池防水层材料选用表
- 地下工程、城市综合管廊底板防水构造做法选用表
- 地下工程、城市综合管廊侧墙防水构造做法选用表
- 地下工程、城市综合管廊顶板防水构造做法选用表
- 种植顶板防水构造做法选用表
- 平屋面防水构造做法选用表
- 坡（瓦）屋面、种植屋面防水构造做法选用表
- 单层卷材屋面、室内防水构造做法选用表
- 地下室防水构造
- 地下室桩头、后浇带防水构造
- 地下室底板、顶板、侧墙变形缝防水构造
- 综合管廊防水构造
- 隧道洞库防水构造
- 平屋面防水构造
- 坡屋面防水构造
- 种植屋面防水构造
- 单层防水卷材屋面构造（机械固定法）
- 单层防水卷材屋面构造（粘结法）

说明
本图集主要介绍襄阳九阳防水材料有限公司生产的“九阳”系列防水材料应用于建筑的地下室、屋面、室内、地铁隧道、人防、城市综合管廊、非饮用水池等领域的防水构造做法。防水材料及适用范围见表1。

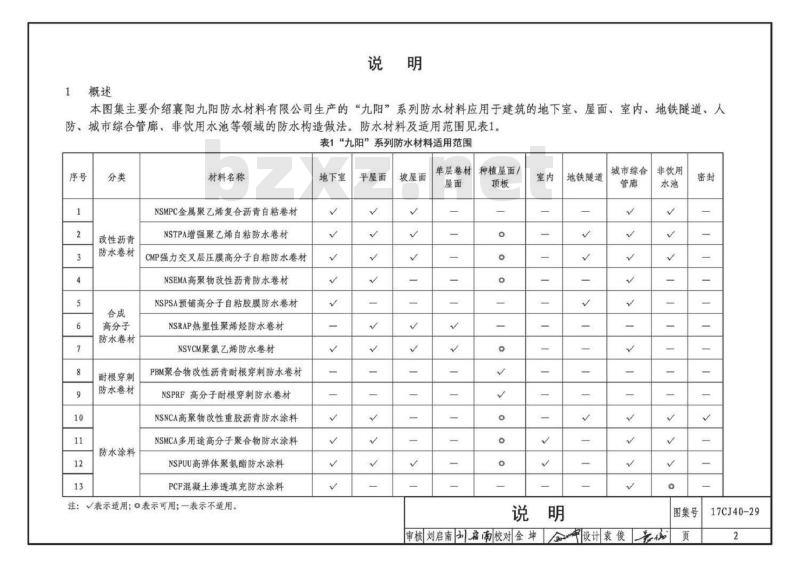

表1 “九阳”系列防水材料适用范围
1. NSMPC 金属聚乙烯复合沥青自粘卷材：适用地下室、地铁隧道、城市综合管廊
2. NSTPA 增强聚乙烯自粘防水卷材：适用地下室、平屋面、坡屋面、单层卷材屋面、种植屋面/顶板、室内、地铁隧道、城市综合管廊、非饮用水池
3. CMP 强力交叉层压膜高分子自粘防水卷材：适用地下室、平屋面、坡屋面、单层卷材屋面、种植屋面/顶板、室内、地铁隧道、城市综合管廊、非饮用水池
4. NSEMA 高聚物改性沥青防水卷材：适用地下室、平屋面、坡屋面、单层卷材屋面、种植屋面/顶板、室内、地铁隧道、城市综合管廊、非饮用水池
5. NSPSA 预铺高分子自粘胶膜防水卷材：适用地下室、平屋面、坡屋面、单层卷材屋面、种植屋面/顶板、室内、地铁隧道、城市综合管廊、非饮用水池
6. NSRAP 热塑性聚烯烃防水卷材：适用地下室、平屋面、坡屋面、单层卷材屋面、种植屋面/顶板、室内、地铁隧道、城市综合管廊、非饮用水池
7. NSVCM 聚氯乙烯防水卷材：适用地下室、平屋面、坡屋面、单层卷材屋面、种植屋面/顶板、室内、地铁隧道、城市综合管廊、非饮用水池
8. PBM 聚合物改性沥青耐根穿刺防水卷材：适用地下室、平屋面、坡屋面、单层卷材屋面、种植屋面/顶板、室内、地铁隧道、城市综合管廊、非饮用水池
9. NSPRF 高分子耐根穿刺防水卷材：适用地下室、平屋面、坡屋面、单层卷材屋面、种植屋面/顶板、室内、地铁隧道、城市综合管廊、非饮用水池
10. NSNCA 高聚物改性重胶沥青防水涂料：适用地下室、平屋面、坡屋面、单层卷材屋面、种植屋面/顶板、室内、地铁隧道、城市综合管廊、非饮用水池
11. NSMCA 多用途高分子聚合物防水涂料：适用地下室、平屋面、坡屋面、单层卷材屋面、种植屋面/顶板、室内、地铁隧道、城市综合管廊、非饮用水池
12. NSPUU 高弹体聚氨酯防水涂料：适用地下室、平屋面、坡屋面、单层卷材屋面、种植屋面/顶板、室内、地铁隧道、城市综合管廊、非饮用水池
13. PCF 混凝土渗透填充防水涂料：适用地下室、平屋面、坡屋面、单层卷材屋面、种植屋面/顶板、室内、地铁隧道、城市综合管廊、非饮用水池

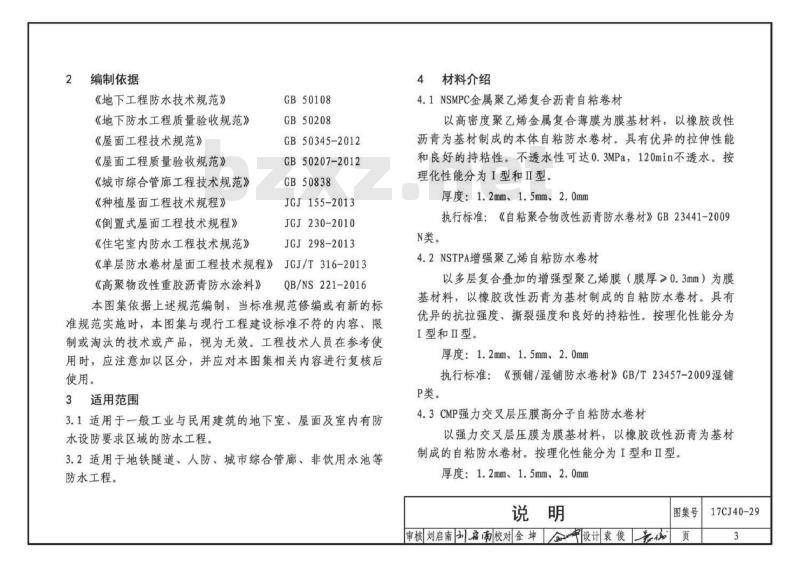

编制依据
- 《地下工程防水技术规范》
- 《地下防水工程质量验收规范》
- 《屋面工程技术规范》
- 《屋面工程质量验收规范》
- 《城市综合管廊工程技术规范》
- 《种植屋面工程技术规程》
- 《倒置式屋面工程技术规程》
- 《住宅室内防水工程技术规范》GB50108
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。
