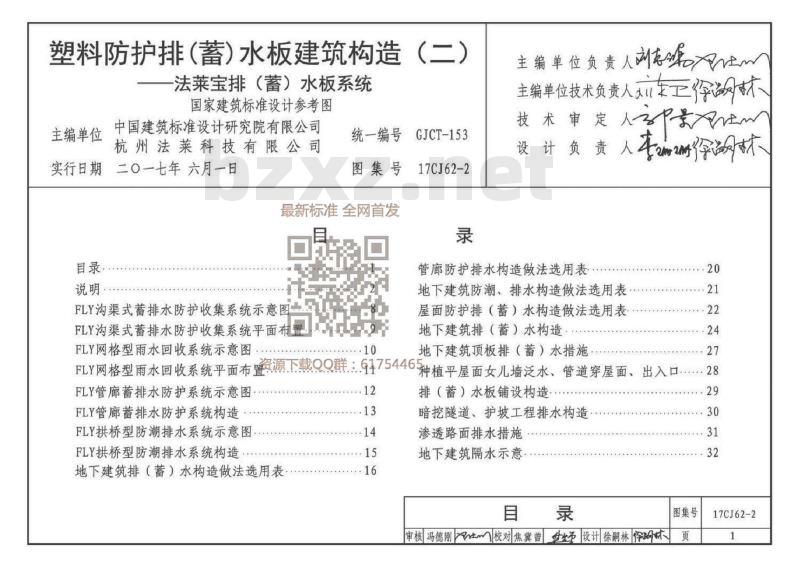

管廊防护排水构造做法选用表
地下建筑防潮、排水构造做法选用表屋面防护排（蓄）水构造做法选用表地下建筑排（蓄）水构造
FLY网格型雨水回收系统示意图
地下建筑顶板排（蓄）水措施
FLY网格型雨水回收系统平面布置资源下载QQ群.：9175446520
种植平屋面女儿墙泛水、管道穿屋面、出入口28FLY管廊蓄排水防护系统示意图
FLY管廊蓄排水防护系统构造
FLY拱桥型防潮排水系统示意图
FLY拱桥型防潮排水系统构造
地下建筑排（蓄）水构造做法选用表12
排（蓄）水板铺设构造
暗挖隧道、护坡工程排水构造
渗透路面排水措施
地下建筑隔水示意
审核冯德刚校对焦冀普世师设计徐嗣林味29
图集号
17CJ62-2

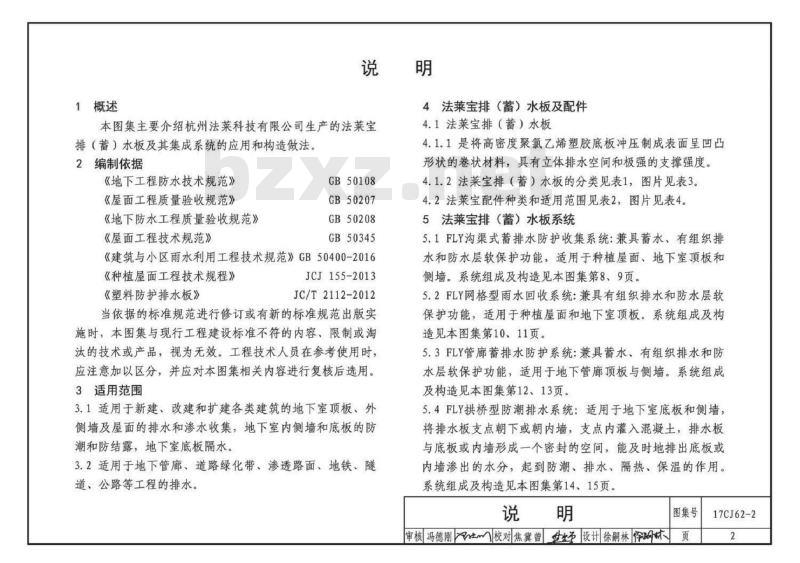

1概述
4法莱宝排（蓄）水板及配件
本图集主要介绍杭州法莱科技有限公司生产的法莱宝排（蓄）水板及其集成系统的应用和构造做法2编制依据
《地下工程防水技术规范》
《屋面工程质量验收规范》
《地下防水工程质量验收规范》《屋面工程技术规范》
GB50108
GB50207
GB50208
GB50345
《建筑与小区雨水利用工程技术规范》GB50400-2016《种植屋面工程技术规程》
《塑料防护排水板》
JCJ155-2013
JC/T2112-2012
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。3适用范围
3.1适用于新建、改建和扩建各类建筑的地下室顶板、外侧墙及屋面的排水和渗水收集，地下室内侧墙和底板的防潮和防结露，地下室底板隔水。3.2适用于地下管廊、道路绿化带、渗透路面、地铁、隧道、公路等工程的排水。
4.1法莱宝排（蓄）水板
4.1.1是将高密度聚氯乙烯塑胶底板冲压制成表面呈凹凸形状的卷状材料，具有立体排水空间和极强的支撑强度。4.1.2法莱宝排（蓄）水板的分类见表1，图片见表3。4.2法莱宝配件种类和适用范围见表2，图片见表4。5法莱宝排（蓄）水板系统
5.1FLY沟渠式蓄排水防护收集系统：兼具蓄水、有组织排水和防水层软保护功能，适用于种植屋面、地下室顶板和侧墙。系统组成及构造见本图集第8、9页。5.2FLY网格型雨水回收系统：兼具有组织排水和防水层软保护功能，适用于种植屋面和地下室顶板。系统组成及构造见本图集第10、11页。
5.3FLY管廊蓄排水防护系统：兼具蓄水、有组织排水和防水层软保护功能，适用于地下管廊顶板与侧墙。系统组成及构造见本图集第12、13页。
5.4FLY拱桥型防潮排水系统：适用于地下室底板和侧墙，将排水板支点朝下或朝内墙，支点内灌入混凝土，排水板与底板或内墙形成一个密封的空间，能及时地排出底板或内墙渗出的水分，起到防潮、排水、隔热、保温的作用。系统组成及构造见本图集第14、15页说明
图集号
审核冯德刚校对焦冀普世设计徐嗣林保湖味页
17CJ62-2

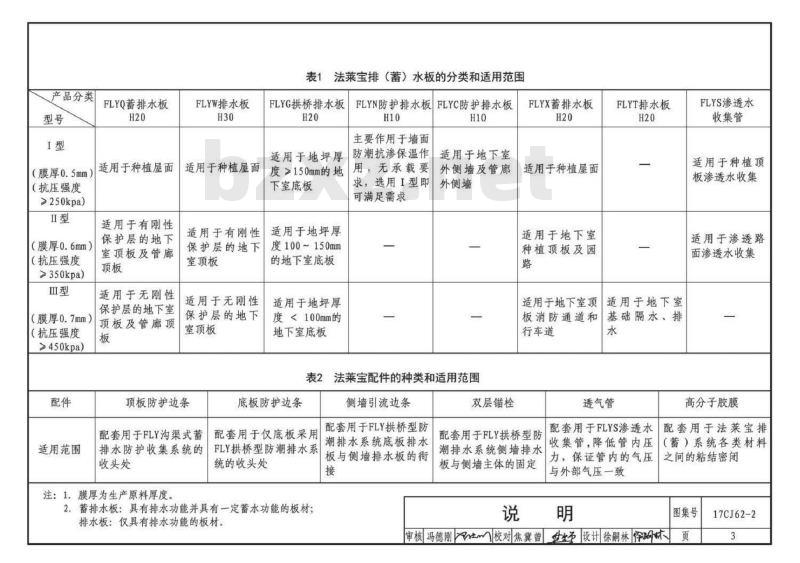

产品分类
（膜厚0.5mm）
（抗压强度
>250kpa)
（膜厚0.6mm）
（抗压强度
>350kpa)
（膜厚0.7mm）
（抗压强度
>450kpa)
适用范围
FLYQ蓄排水板
适用于种植屋面
适用于有刚性
保护层的地下
室顶板及管廊
适用于无刚性
保护层的地下室
顶板及管廊顶
FLYW排水板
适用于种植屋面
适用于有刚性
保护层的地下
室顶板
适用于无刚性
保护层的地下
室顶板
顶板防护边条
配套用于FLY沟渠式蓄
排水防护收集系统的
收头处
注：1.膜厚为生产原料厚度。
表1法莱宝排（蓄）水板的分类和适用范围FLYG拱桥排水板
适用于地坪厚
度>150mm的地
下室底板
适用于地坪厚
度100~150mm
的地下室底板
适用于地坪厚
度<100mm的
地下室底板
底板防护边条
配套用于仅底板采用
FLY拱桥型防潮排水系
统的收头处
2.蓄排水板：具有排水功能并具有一定蓄水功能的板材；排水板：仅具有排水功能的板材。FLYN防护排水板
FLYC防护排水板
主要作用于墙面
防潮抗渗保温作
用，无承载要
求，选用I型即
可满足需求
适用于地下室
外侧墙及管廊
外侧墙
法莱宝配件的种类和适用范围
侧墙引流边条
配套用于FLY拱桥型防
潮排水系统底板排水
板与侧墙排水板的衔
双层锚栓
FLYX蓄排水板
适用于种植屋面
适用于地下室
种植顶板及园
适用于地下室顶
板消防通道和
行车道
FLYT排水板
适用于地下室
基础隔水、排
透气管
配套用于FLY拱桥型防
潮排水系统侧墙排水
板与侧墙主体的固定
配套用于FLYS渗透水
收集管，降低管内压
力，保证管内的气压
与外部气压一致
FLYS渗透水
收集管
适用于种植顶
板渗透水收集
适用于渗透路
面渗透水收集
高分子胶膜
配套用于法莱宝排
（蓄）系统各类材料
之间的粘结密闭
图集号
审核冯德刚校对焦冀曾仕师设计徐嗣林保味页
17CJ62-2
FLYQ蓄排水板
FLYX蓄排水板
顶板防护边条
FLYW排水板
FLYT排水板
底板防护边条

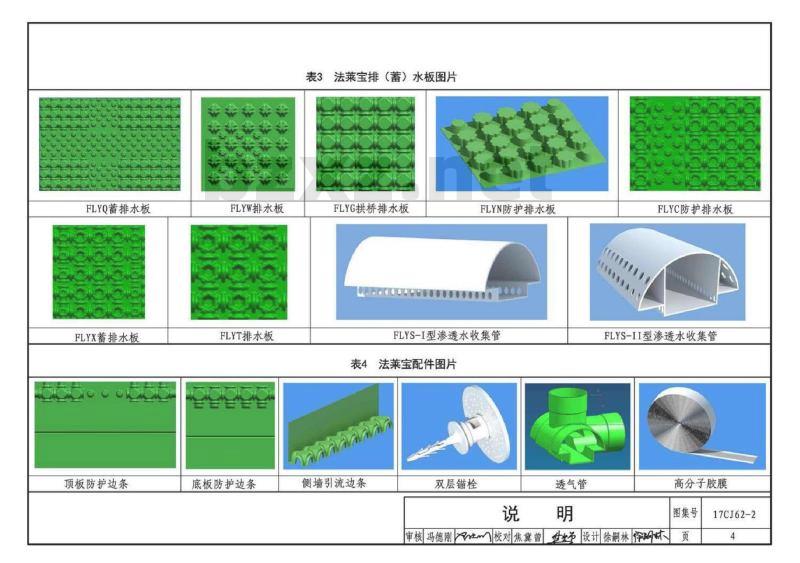

表3法莱宝排（蓄）水板图片
FLYG拱桥排水板
FLYN防护排水板
Q09600000660697646
FLYS-I型渗透水收集管
法莱宝配件图片
侧墙引流边条
双层锚栓
透气管
FLYC防护排水板
FLYS-II型渗透水收集管
高分子胶膜
图集号
审核冯德刚校对焦冀曾设计徐嗣林你味页
17CJ62-2
6技术性能要求
6.1法莱宝排（蓄）水板的主要性能应符合表5的规定表5法莱宝排（蓄）水板的主要性能项
抗压强度（kPa）
热老化
(60℃
168h）
压缩率为20%时的最大强度（kPa）>200极限压缩现象
最大拉力（N/100mm）
伸长率10%时拉力（N/100mm）
断裂延伸率（%）
撕裂能力（N）
低温柔度
伸长率10%时拉力保持率（%）
最大拉力保持率（%）
断裂伸长率保持率（%）
压缩率为20%时最大强度保持率（%）极限压缩现象
低温柔度
纵向通水量（侧压力150kPa）
（cm2/s）
无破裂
-10℃无裂纹
无破裂
-10℃无裂纹
注：参照标准《塑料防护排水板》JC/T2112-20126.2高分子胶膜的主要性能应符合表6的规定。表6高分子胶膜的主要性能
持粘性（min）
耐热性（min）
低温柔性（-20℃）
剪切状态下
的粘合性
剥离强度
二次剥离强度
卷材与卷材（N/mm）
热处理后保持率
(70℃,168h) （%）
卷材与卷材（N/mm）
热处理后保持率
（70℃,168h）（%）
浸水后保持率（%）
卷材与卷材（N/mm）
80℃，2h无流消
弯折无裂纹
>5.0或粘合面外断裂
>1.0或粘合面外断裂
注：参照标准《高分子防水卷材胶粘剂》JC/T863-2011。6.3FLYS渗透水收集管的技术性能要求6.3.1生产FLYS渗透水收集管的原料中聚氯乙烯树脂质量百分比含量不宜低于80%
6.3.2FLYS渗透水收集管的主要性能应符合表7的规定6.4过滤层材料宜选用聚酯无纺布，单位面积质量不应小于200g/m2。
审核冯德刚校对焦冀曾仕师设计徐嗣林保材图集号
17CJ62-2
表7FLYS渗透水收集管主要性能
高度（mm）
密度（kg/m2）
维卡软化温度（VST）（℃）
纵向回缩率（%）
拉伸属服强度（MPa）
落锤冲击试验TIR（%）
硬聚氯乙烯（PVC-U）
1350~1550
TIR≤10
注：参照标准《建筑排水用硬聚氯乙烯（PVC-U）管材》GB/T5836.1-2006。
7设计要点
7.1应根据建筑不同使用部位，不同的功能要求选用相应的法莱宝排（蓄）水板系统。
7.2法莱宝排（蓄）水板系统的设计应符合现行标准《种植屋面工程技术规程》JGJ155的相关规定。年降水量小于蒸发量的地区，宜选用蓄水功能强的FLYQ蓄排水板或FLYX蓄排水板。
7.3FLY沟渠式蓄排水防护收集系统：地下室顶板和屋面收头处应铺设顶板防护边条，上翻及下翻高度不应小于100mm，并用高分子胶膜加非固化橡胶沥青防水涂料做密闭粘结：FLYS-I渗透水收集管应沿地下室顶板和屋面四周铺设，并应架设在FLYQ蓄排水板第一排支点上，出水口应与市政排水管网或雨水回用系统衔接。7.4FLY网格型雨水回收系统应根据不同地区降水量及种植土厚度计算FLYS-I型渗透水收集管铺设密度及出水口，FLYS-I型渗透水收集管两端挑檐应架设在FLYW排水板支点上，并安装透气管，出水口应与市政排水管网或雨水回用系统衔接。
7.5FLY管廊蓄排水防护系统：管廊顶板两侧应铺设顶板防护边条，下翻高度不应少于100mm；FLYC防护排水板与侧墙及顶板防护边条应采用高分子胶膜做粘结密闭；FLYS-I渗透水收集管铺设于侧墙两侧最底端。7.6FLY拱桥型防潮排水系统设计应符合下列规定：7.6.1侧墙FLYN防护排水板与底板FLYG拱桥排水板应用侧墙引流边条衔接，并用高分子胶膜做粘结密闭。7.6.2侧墙用FLYN防护排水板的最底端应与底板用FLYG拱桥排水板最顶端持平。
7.6.3FLYN防护排水板与侧墙应采用双层锚栓固定，数量：每平方米不应少于6个。
7.6.4仅底板采用FLY拱桥型防潮排水系统时，墙角、柱脚处应用底板防护边条做止水处理，并用高分子胶膜加非固化橡胶沥青防水涂料做密闭粘结。7.6.5仅侧墙采用FLY拱桥型防潮排水系统时，墙角处应采用侧墙引流边条，并连接集水井或排水沟。说明
图集号
审核冯德刚校对焦冀普世设计徐嗣林保材页
17CJ62-2
7.7渗透路面：铺设FLYS-IⅡ型渗透水收集管的基层应夯实平整，FLYS-ⅡI型渗透水收集管应包裹土工布。7.8过滤层材料应空铺在排（蓄）水层之上，铺设应平整、无皱折：搭接应采用粘合固定，搭接宽度不应小于150mm；收头处上翻和下翻高度不应小于200mm并粘合固定。7.9地下室顶板回填土应符合下列规定：7.9.1应采用由外向里、分层回填原则，第一层回填土厚度不应小于500mm，其后按现行标准和设计要求分层回填。7.9.2FLYS渗透水收集管和透气管部位需人工回填。7.9.3回填时应做好成品保护，禁止车辆在无覆土状态下直接碾压法莱宝排（蓄）水板系统。8施工要点
8.1基层应坚实、平整、干净，并应满足相关规范要求。8.2种植顶板和屋面必须与市政排水管网或雨水回用系统连通，保证排水通畅。
8.3法莱宝排（蓄）水板搭接采用支点套接加专用高分子胶膜粘结的方式，高分子胶膜幅宽不少于40mm，应按顺坡方向铺设。
8.4FLYS渗透水收集管应采用高分子胶膜与法莱宝排（蓄）水板粘结的固定方式，管与管之间采用专用配件连接。透气管顶部需安装防尘盖。
8.5法莱宝排（蓄）水板系统安装完毕并验收通过后方可进行后续施工。
9其他
9.1本图集中除注明单位者外，其他均以毫米（mm）为单位。9.2其他未尽事宜，均应按国家现行标准执行。9.3为查看方便，本图集图例采用排水板
LAAAA排（蓄）水板
9.4本图集根据杭州法莱科技有限公司提供的技术资料编制，图集的解释由该公司负责。10详图索引方法
17CJ62-2
一页次
审核冯德刚校对焦冀曾设计徐嗣林你味图集号
17CJ62-2
观察井
雨水回收系统
FLYC防护排水板
透气管
过滤层
FLYS-I型渗透水收集管
FLY沟渠式蓄排水防护收集系统示意图FLYQ蓄排水板
墙边防护边条
FLY沟渠式蓄排水防护收集系统由FLYQ蓄排水板+FLYS-I型渗透水收集管+透气管+过滤层+雨水回收利用设施组成，系统采用蓄水和沟渠排水方式保证通畅的蓄排水空间，FLYQ蓄排水板+FLYSI型渗透水收集管+透气管连接实现整个车库顶板全方位雨水收集及有组织排水，是大型地下工程顶板可靠软保护层FLY沟渠式蓄排水防护收集系统示意图审核冯德刚校对焦冀曾设计徐嗣林保材图集号
17CJ62-2
FLYS-I型
渗漏水收集管
FLYS-I型渗漏水收集管
FLYQ蓄排水板
FLYQ蓄排水板
00000000060000000000000
p0o00ooooooo0ooooo0oopooooo0oooooooo0o100000000000000000000000000000000000OOOOOOOOOOOOOOOOOOOOOODOOOOOOOOOOO0IOOOODOOOOOOOOOOOODOO
OOOOOOOOOOOOOC
0OOOOOOO
JOOOOO
OOOOODOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOqoo0o0o00o000oooo0o00oooooooo00oooooo国
0OO0OO0OOO00OOOnOO00OOOOOOOD00OOOOO0I0000000000000000000000000000000000OOOODOOOOOOOODOOOODOOOOOOOOOOOOOOOOOOnnnnnnonnnnnnnnannnnnne
0000000000000000000000000
OOOOODOOOOODOOOOOOOOOOOODOOOOOOOOOODOIqoooooooooooooooooooooooooooo0o0oooo0onOOOOOOOOOODOOOOOOOOOOOOOOOOOOOOOD按设计要求
FLY沟渠式蓄排水防护收集系统布置平面示意图300
FLYQ蓄排水板
FLY沟渠式蓄排水防护收集系统布置剖面示意图FLY沟渠式蓄排水防护收集系统平面布置审核冯德刚校对焦冀曾设计徐嗣林保材图集号bzxZ.net
17CJ62-2
观察井
雨水回收系统
FLYW排水板，上设过滤层
FLYS-I型渗透水收集管
透气管
FLY网格型雨水回收系统示意图
FLY网格型雨水回收系统由FLYW排水板+FLYS-I型渗透水收集管+透气管+过滤层+雨水回收利用设施组成，系统用FLYW排水板防塌陷设计+过滤层保证通畅的排水空间，透气管+FLYS-I型渗透水收管的网格型铺设实现整个车库顶板全方位雨水收集及有组织排水，是大型地下工程顶板无需找坡就能形成的有组织收集渗透水、定向排水、回收利用的有效解决方案FLY网格型雨水回收系统示意图
审核冯德刚校对焦冀曾设计徐嗣林保材图集号
17CJ62-2
FLY网格型雨水回收系统剖面图片1200020000
1200020000
12000~20000
FLY网格型雨水回收系统平面布置示意图12000~20000
FLY网格型雨水回收系统部面示意图注：1.种植土厚度<1000mm时，FLYS-I型渗透水收集管的双向间距<12m2.种植土厚度>1000mm时，FLYS-I型渗透水收集管的双向间距<20m。FLY网格型雨水回收系统平面布置审核冯德刚校对焦冀曾设计徐嗣林保材图集号
17CJ62-2
