17CJ40-17
建筑防水系统构造（十七）
参考图集
组织编制：中国建筑标准设计研究院中国计划出版社

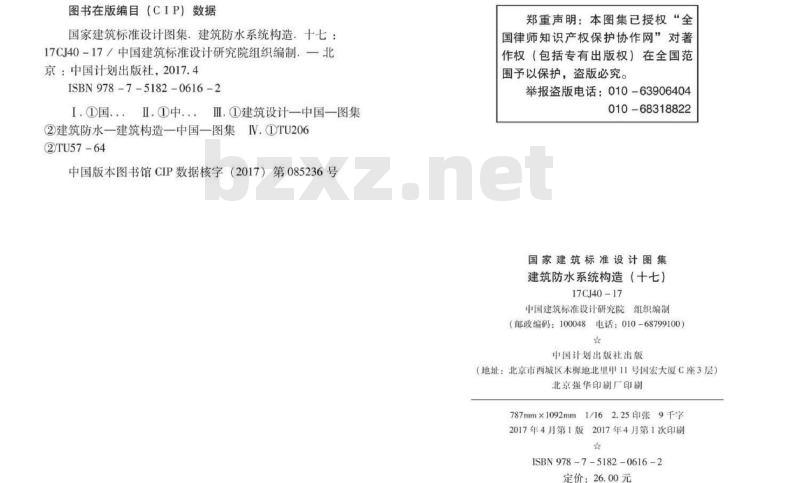

图书在版编目（CIP）数据
国家建筑标准设计图集，建筑防水系统构造．十七：17CJ40-17/中国建筑标准设计研究院组织编制.一北京：中国计划出版社，2017.4
ISBN978-7-5182-0616-2
I@国..Ⅱ.①中..Ⅲ.①建筑设计一中国一图集②建筑防水一建筑构造一中国一图集IV.①TU2062TU57-64
中国版本图书馆CIP数据核字（2017）第085236号郑重声明：本图集已授权“全
国律师知识产权保护协作网对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
建筑防水系统构造（十七）
17CJ40-17
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）★
中国计划出版社出版
（地址：北京市西城区木桥地北里甲11号国宏大厦C座3层）北京强华印刷厂印刷
787mm×1092mm
1/162.25印张9千字
2017年4月第1版2017年4月第1次印刷★
ISBN978-7-5182-0616-2
定价：26.00元
主编单位
实行日期
（+七）
建筑防水系统构造
国家建筑标准设计参考图
中国建筑标准设计研究院有限公司四川蜀羊防水材料有限公司
1二〇一七年四月二十日

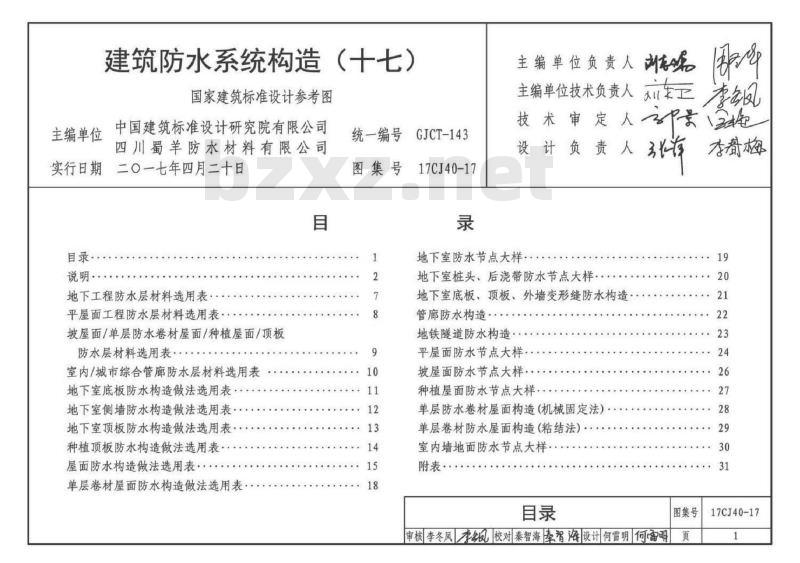

目录·
地下工程防水层材料选用表
平屋面工程防水层材料选用表
坡屋面/单层防水卷材屋面/种植屋面/顶板防水层材料选用表·
室内/城市综合管廊防水层材料选用表地下室底板防水构造做法选用表地下室侧墙防水构造做法选用表·地下室顶板防水构造做法选用表：种植顶板防水构造做法选用表·屋面防水构造做法选用表
单层卷材屋面防水构造做法选用表统一编号
图集号
GJCT-143
17CJ40-17
主编单位负责人味
主编单位技术负责人车工
技术审定人景
设计负责人弘梅
地下室防水节点大样
地下室桩头、后浇带防水节点大样地下室底板、顶板、外墙变形缝防水构造管廊防水构造
地铁隧道防水构造
平屋面防水节点大样
坡屋面防水节点大样·
种植屋面防水节点大样
单层防水卷材屋面构造（机械固定法）单层卷材防水屋面构造（粘结法）室内墙地面防水节点大样，
附表·
申核李冬凤李级校对秦智海智洛设计何雷明何明图集号
17CJ40-17

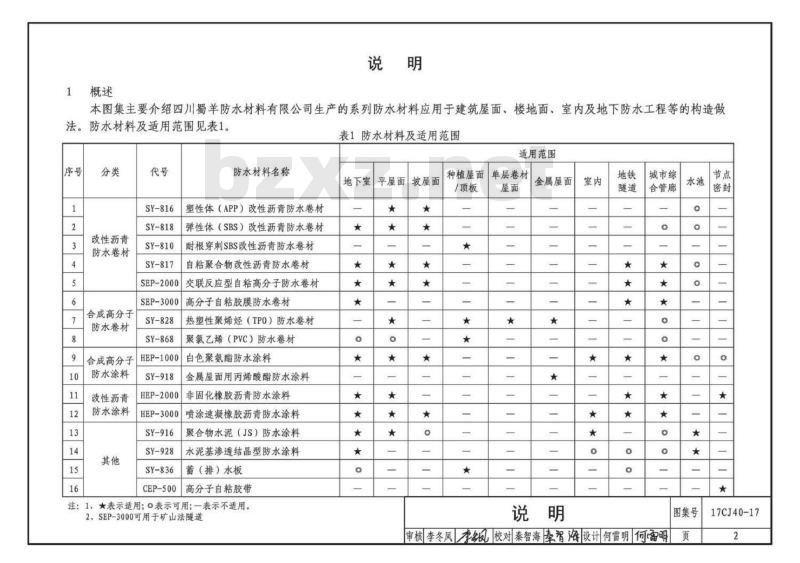

本图集主要介绍四川蜀羊防水材料有限公司生产的系列防水材料应用于建筑屋面、楼地面、室内及地下防水工程等的构造做法。
防水材料及适用范围见表1。
改性沥青
防水卷材
合成高分子
防水卷材
合成高分子
防水涂料
改性沥青
防水涂料
SY-816
SY-818
SY-810
SY-817
SEP-2000
SEP-3000
SY-828
SY-868
HEP-1000
SY-918
HEP-2000
HEP-3000
SY-916
SY-928
SY-836
CEP-500
防水材料名称
塑性体（APP）改性沥青防水卷材弹性体（SBS）改性沥青防水卷材耐根穿刺SBS改性沥青防水卷材
自粘聚合物改性沥青防水卷材
交联反应型自粘高分子防水卷材高分子自粘胶膜防水卷材
热塑性聚烯烃（TPO）防水卷材
聚氯乙烯（PVC）防水卷材
白色聚氨酯防水涂料
金属屋面用丙烯酸酯防水涂料
非固化橡胶沥青防水涂料
喷涂速凝橡胶沥青防水涂料
聚合物水泥（JS）防水涂料
水泥基渗透结晶型防水涂料
蓄（排）水板
高分子自粘胶带
注：1、★表示适用；0表示可用；一表示不适用。2、SEP-3000可用于矿山法隧道
表1防水材料及适用范围
适用范围
地下室
平屋面
坡屋面
种植屋面
/顶板
单层卷材
金属屋面
城市综
合管廊
图集号
审核李冬凤李校对秦智海库智海设计何雷明何雷明页
17CJ40-17

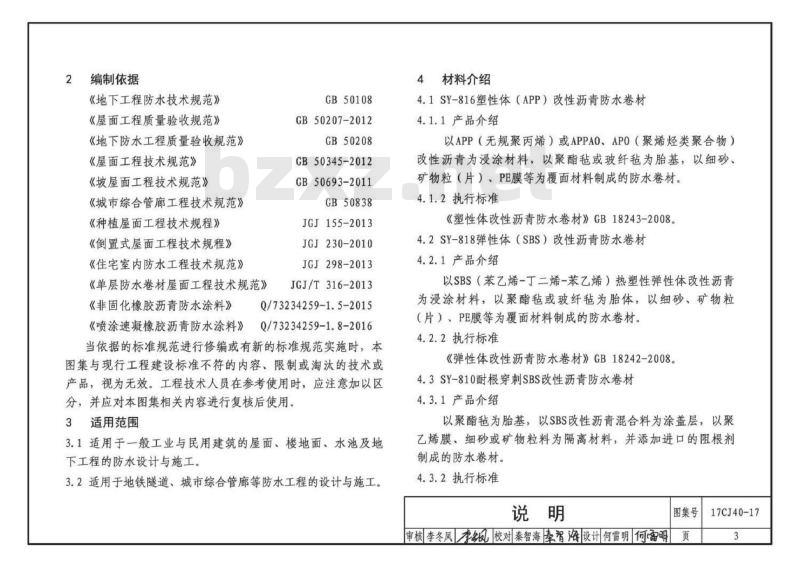

2编制依据
《地下工程防水技术规范》
《屋面工程质量验收规范》
《地下防水工程质量验收规范》《屋面工程技术规范》
《坡屋面工程技术规范》
《城市综合管廊工程技术规范》《种植屋面工程技术规程》
《倒置式屋面工程技术规程》
《住宅室内防水工程技术规范》《单层防水卷材屋面工程技术规范》《非固化橡胶沥青防水涂料》
GB50108
GB50207-2012
GB50208
GB50345-2012
GB50693-2011
GB50838
JGJ155-2013
JGJ230-2010
JGJ298-2013
JGJ/T316-2013
Q/73234259-1.5-2015
《喷涂速凝橡胶沥青防水涂料》Q/73234259-1.8-2016
当依据的标准规范进行修编或有新的标准规范实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后使用。3适用范围
3.1适用于一般工业与民用建筑的屋面、楼地面、水池及地下工程的防水设计与施工。
3.2适用于地铁隧道、城市综合管廊等防水工程的设计与施工。4材料介绍
4.1SY-816塑性体（APP）改性沥青防水卷材4.1.1产品介绍
以APP（无规聚丙烯）或APPAO、APO（聚烯烃类聚合物）改性沥青为浸涂材料，以聚酯毡或玻纤毡为胎基，以细砂、矿物粒（片）、PE膜等为覆面材料制成的防水卷材。4.1.2执行标准
《塑性体改性沥青防水卷材》GB18243-2008。4.2SY-818弹性体（SBS）改性沥青防水卷材4.2.1产品介绍
以SBS（苯乙烯-丁二烯-苯乙烯）热塑性弹性体改性沥青为浸涂材料，以聚酯毡或玻纤毡为胎体，以细砂、矿物粒（片）、PE膜等为覆面材料制成的防水卷材。4.2.2执行标准
《弹性体改性沥青防水卷材》GB18242-2008。4.3SY-810耐根穿刺SBS改性沥青防水卷材4.3.1产品介绍
以聚酯毡为胎基，以SBS改性沥青混合料为涂盖层，以聚乙烯膜，细砂或矿物粒料为隔离材料，并添加进口的阻根剂制成的防水卷材。
4.3.2执行标准
审核李冬凤季级校对秦智海屋智泽设计何雷明何雷明图集号
17CJ40-17
《种植屋面用耐根穿刺防水卷材》JC/T1075-20084.4SY-817自粘聚合物改性沥青防水卷材4.4.1产品介绍
以聚合物改性沥青为基料，非外露使用的无胎基（N类）或采用聚酯胎基（PY类）增强的本体自粘防水卷材。卷材与基层粘结良好，具有集自愈、密封融为一体的特点。4.4.2执行标准
《自粘聚合物改性沥青防水卷材》GB23441-2009。4.5SEP-2000交联反应型自粘高分子防水卷材4.5.1产品介绍
以橡胶改性沥青自粘胶为基料，以强力交叉层压膜为膜基，采用湿铺法施工的防水卷材。具有与基层粘结良好、尺寸稳定、抗撕裂强度高等特点，有效减少“窜水”发生。4.5.2执行标准
《预铺/湿铺防水卷材》GB/T23457-2009湿铺P类。4.6SEP-3000高分子自粘胶膜防水卷材4.6.1产品介绍
由高密度聚乙烯（HDPE）基材、压敏胶和表面颗粒保护层（或隔离膜）制成，采用预铺反粘法施工的防水卷材。对基层平整度要求低，可在无明水的潮湿基面上施工；防水层上无需做保护层，可直接绑扎钢筋浇筑混凝土，有利于节约成本和缩短工期。
4.6.2执行标准
《预铺/湿铺防水卷材》GB/T23457-2009预铺P类。4.7SY-828热塑性聚烯烃（TPO）防水卷材4.7.1产品介绍
以热塑性聚烯烃（TPO）合成树脂为原料制成的防水卷材。分为均质卷材（H）、织物内增强（P）和带纤维背衬卷材（L）。不含增塑剂，具有强度高、耐低温及耐老化性能优异等特点。卷材搭接边采用热风焊接，确保搭接边粘结质量4.7.2执行标准
《热塑性聚烯烃（TP0）防水卷材》GB27789-2011。4.8SY-868聚氯乙烯（PVC）防水卷材4.8.1产品介绍
以聚氯乙烯树酯为主要原料，加入各类专用助剂和抗老化剂制成的防水卷材。分为均质卷材（H）和带纤维背衬卷材(L）。
4.8.2执行标准
《氯乙烯（PVC）防水卷材》GB12952-2011。4.9HEP-1000白色聚氨酯防水涂料4.9.1产品介绍
以异氰酸酯、聚醚多元醇为主要原料，配以各种助剂和说明
17CJ40-17
图集号
审核李冬凤李级校对秦智海智洛设计何雷明何雷明页
填料制成的非暴露使用的防水涂料，具有强度高、延伸率大、耐低温等特点；涂料不含焦油、液体古马隆等致癌物质。分为单组分和双组分。
4.9.2执行标准
《聚氨酯防水涂料》GB/T19250-2013。4.10SY-918金属屋面用丙烯酸酯防水涂料4.10.1产品介绍
以耐候性优良的改性丙烯酸酯乳液为基料，添加多种助剂和改性料制成的高弹水性单组分防水材料涂料，集防水和防护于一体，特别适用于金属屋面工程维修。4.10.2执行标准
《金属屋面丙烯酸高弹防水涂料》JGJ/T375-20124.11HEP-2000非固化橡胶沥青防水涂料4.11.1产品介绍
以石油沥青、高分子改性剂及特种添加剂制成的可长期保持蠕变性能的防水涂料，通常与改性沥青防水卷材复合便用，下层为热涂非固化橡胶沥青防水涂料，上层为卷材，可达到涂料与卷材优势互补，使防水系统更加可靠的目的。4.11.2执行标准
《非固化橡胶沥青防水涂料》Q/73234259-1.5-2015，主要物理性能指标见附表1。
4.12HEP-3000喷涂速凝橡胶沥青防水涂料4.12.1产品介绍
一种双组分防水涂料，其A组分为主剂（橡胶沥青乳液），B组分为破乳剂。施工时将A、B组分物料分别通过无气喷涂设备中的两个喷嘴，成扇形高速喷出、雾化、交叉碰撞、混合喷到基面后，主剂在破乳剂的作用下，迅速破乳析水，瞬间凝聚成膜。
4.12.2执行标准
《喷涂速凝橡胶沥青防水涂料》Q/73234259-1.8-2016，主要物理性能指标见附表2。
4.13SY-916聚合物水泥（JS）防水涂料4.13.1产品介绍
以丙烯酸乳液和水泥为主要原料制成的双组分水性防水涂料。抗拉强度、耐水性，耐候性良好。按物理性能分为I型、Ⅱ型和Ⅲ型。其中I型产品适用于变形较大基层的建筑防水工程，如屋面；Ⅱ型用于长期浸水环境，如地下、水池等；Ⅲ型用于防潮。
4.13.2执行标准
《聚合物水泥防水涂料》GB/T23445-2009。4.14SY-928水泥基渗透结晶型防水涂料4.14.1产品介绍
审核李冬凤季级校对秦智海屋智泽设计何雷明何雷明图集号
17CJ40-17
由水泥、骨料和多种特殊的活性化学物质组成的无机防水材料。施工简单方便，环保无毒。4.14.2执行标准
《水泥基渗透结晶防水材料》GB18445-2012。4.15SY-836蓄（排）水板
4.15.1产品介绍
以高密度聚乙烯和聚丙烯为主要原料，经过压型制成的凹凸且形成一定蓄排水空间的压型板材。通过排泄汇集到板材表面的环境水对基层起到防排水保护作用。具有耐腐蚀、强度高、延伸性好，导水、排水、蓄水、保温隔热等特点。4.15.2执行标准
《塑料防护排水板》JC/T2112-2012。4.16CEP-500高分子自粘胶带
4.16.1产品介绍
由丁基橡胶与聚异丁烯等主要原料共混制成无溶剂密封粘结材料。该材料具有高粘结性、超薄性、质地柔软、施工时适用于任何转角、细部的全方位防护。4.16.2执行标准
《丁基橡胶防水密封胶粘带》JC/T942-20045其他
5.1本图集中除注明单位者外，其他均以毫米（mm）为单位。5.2其他未尽事宜，均应按照国家现行标准执行。5.3本图集根据四川蜀羊防水材料有限公司提供的技术资料编制，图集的解释由该公司负责。6索引方法
6.1防水构造做法索引方法
17CJ40-17
6.1防水详图索引方法
17CJ40-17
防水做法编号
节点构造编号
图集号
审核李冬凤季级校对秦智海屋智泽设计何雷明何雷明页
17CJ40-17
索引号
地下工程防水层材料选用表（一级防水）防水层做法
①>1.5厚SEP-2000交联反应型自粘高分子防水卷材（II型）底板、侧②>1.5厚HEP-1000白色聚氨酯防水涂料①>1.5厚SEP-2000交联反应型自粘高分子防水卷材（II型）②>2.0厚HEP-2000非固化橡胶沥青防水涂料墙、顶板
底板、
底板、侧
①>1.5厚SEP-2000交联反应型自粘高分子防水卷材（II型）②>2.0厚HEP-3000喷涂速凝橡胶沥青防水涂料①>1.5厚SEP-2000交联反应型自粘高分子防水卷材（II型②>1.5厚SY-928水泥基渗透结晶型防水涂料>1.5厚SEP-2000交联反应型自粘高分子防水卷材（II型②>1.5厚SEP-2000交联反应型自粘高分子防水卷材（II型>1.2厚HEP-3000高分子自粘胶膜防水卷材①>4.0厚SY-818弹性体（SBS）改性沥青防水卷材（II型）②>3.0厚SY-818弹性体（SBS）改性沥青防水卷材（II型）①>3.0厚SY-817自粘聚合物改性沥青防水卷材（1I型）②>3.0厚SY-817自粘聚合物改性沥青防水卷材（1I型）①>3.0厚SY-817自粘聚合物改性沥青防水卷材（II型）②>2.0厚HEP-2000非固化橡胶沥青防水涂料①>4.0厚SY-818弹性体（SBS）改性沥青防水卷材②>2.0厚HEP-2000非固化橡胶沥青防水涂料墙、顶板
侧墙、
底板、侧
墙、顶板
底板、
底板、
底板、侧
墙、顶板
底板、
注：JS用于地下时应符合0.3MPa，120min，不透水的要求，涂料耐水性应符合《地下工程防水技术规范》GB50108表4.4.8-2的要求。索引号
地下工程防水层材料选用表（二级防水）防水层做法
>1.5厚SEP-2000交联反应型自粘高分子防水卷材（II型）>3.0厚SY-817自粘聚合物改性沥青防水卷材（II型）>4.0厚SY-818弹性体（SBS）改性沥青防水卷材（II型）D23
>2.0厚HEP-3000喷涂速凝橡胶沥青防水涂料D2-4
>2.0厚HEP-1000白色聚氨酯防水涂料D2-5
>2.0厚SY-916聚合物水泥（JS）防水涂料（II型）D26
①>1.5厚SEP-2000交联反应型自粘高分子防水卷材（II型）②>1.5厚HEP-2000非固化橡胶沥青防水涂料①>1.5厚SEP-2000交联反应型自粘高分子防水卷材（II型）②>1.5厚HEP-3000喷涂速凝橡胶沥青防水涂料①1.5厚SEP-2000交联反应型自粘高分子防水卷材（II型）②>1.0厚SY-928水泥基渗透结晶型防水涂料地下工程防水层材料选用表
审核李冬凤本校对秦智海奉智海设计何雷明何雷明图集号
17CJ40-17
索引号
屋面工程防水层材料选用表（1级防水）防水层做法
①>1.5厚SEP-2000交联反应型自粘高分子防水卷材②>1.5厚HEP-1000白色聚氨酯防水涂料①>1.5厚SEP-2000交联反应型自粘高分子防水卷材（II型）②>2.0厚HEP-2000非固化橡胶沥青防水涂料①>1.5厚SEP-2000交联反应型自粘高分子防水卷材（II型）②>2.0厚HEP-3000喷涂速凝橡胶沥青防水涂料①>3.0厚SY-816塑性体（APP）改性沥青防水卷材②>3.0厚SY-816塑性体（APP）改性沥青防水卷材①>3.0厚SY-818弹性体（SBS）改性沥青防水卷材②>3.0厚SY-818弹性体（SBS）改性沥青防水卷材①>2.0厚SY-817自粘聚合物改性沥青防水卷材>2.0厚SY-817自粘聚合物改性沥青防水卷材①>2.0厚SY-817自粘聚合物改性沥青防水卷材②>2.0厚HEP-2000非固化橡胶沥青防水涂料①>3.0厚SY-816塑性体（APP）改性沥青防水卷材②>2.0厚HEP-2000非固化橡胶沥青防水涂料①>3.0厚SY-818弹性体（SBS）改性沥青防水卷材②>2.0厚HEP-2000非固化橡胶沥青防水涂料①>2.0厚HEP-3000喷涂速凝橡胶沥青防水涂料②>2.0厚SY-916聚合物水泥（JS）防水涂料（I型）索引号
屋面工程防水层材料选用表（Ⅱ级防水）防水层做法
>2.0厚SEP-2000交联反应型自粘高分子防水卷材>4.0厚SY-816塑性体（APP）改性沥青防水卷材>4.0厚SY-818弹性体（SBS）改性沥青防水卷材>3.0厚SY-817自粘聚合物改性沥青防水卷材>2.0厚HEP-3000喷涂速凝橡胶沥青防水涂料>1.5厚聚氯乙烯（PVC）防水卷材>2.0厚HEP-1000白色聚氨酯防水涂料>2.0厚SY-916聚合物水泥（JS）防水涂料（I型）①>1.5厚SEP-2000交联反应型自粘高分子防水卷材②>1.0厚HEP-1000白色聚氨酯防水涂料平屋面工程防水层材料选用表
审核李冬凤李校对秦智海库智海设计何雷明何雷明图集号
17CJ40-17
索引号
索引号
坡屋面工程防水层材料选用表（I级防水）防水层做法
>2.0厚HEP-3000喷涂速凝橡胶沥青防水涂料>2.0厚HEP-1000白色聚氨酯防水涂料2.0厚SY-817自粘聚合物改性沥青防水卷材（N类）>3.0厚SY-817自粘聚合物改性沥青防水卷材>4.0厚SY-818弹性体（SBS）改性沥青防水卷材>2.0厚SY-916聚合物水泥（JS）防水涂料坡屋面工程防水垫层材料选用表（Ⅱ级防水）防水（垫）层做法
>1.5厚HEP-3000喷涂速凝橡胶沥青防水涂料>1.5厚HEP-1000白色聚氨酯防水涂料>1.5厚SY-817自粘聚合物改性沥青防水卷材>2.0厚SY-817自粘聚合物改性沥青防水卷材>3.0厚SY-818弹性体（SBS）改性沥青防水卷材>1.5厚SY-916聚合物水泥（JS）防水涂料>1.5厚SY-918金属屋面用丙烯酸酯防水涂料索引号
索引号
单层防水卷材屋面防水层材料选用表防水层做法
>1.5厚SY-828热塑性聚烯烃（TPO）防水卷材>1.2厚SY-828热塑性聚烯烃（TPO）防水卷材种植屋面（顶板）防水层材料选用表防水层做法
>4.0厚SY-810耐根穿刺SBS改性沥青防水卷材②>3.0厚SY-818弹性体（SBS）改性沥青防水卷材（II型）①>4.0厚SY-810耐根穿刺SBS改性沥青防水卷材②>2.0厚HEP-2000非固化橡胶沥青防水涂料>4.0厚SY-810耐根穿刺SBS改性沥青防水卷材②>2.0厚HEP-3000喷涂速凝橡胶沥青防水涂料①>1.2厚SY-828热塑性聚烯烃（TPO）防水卷材②>1.5厚HEP-1000白色聚氨酯防水涂料①>1.2厚SY-868聚氯乙烯（PVC）防水卷材②>1.5厚HEP-1000白色聚氨酯防水涂料备注
I级防水
Ⅱ级防水
两道卷材
相邻铺设
时，只对
搭接边进
行热熔，
否则应设
置隔离层
注：SY-828热塑性聚烯烃（TPO）防水卷材和SY-868聚氯乙烯（PVC）防水卷材用做耐根穿刺防水层时，应出具应用性能检测报告。波屋面/单层防水卷材屋面/种植屋面/顶板防水层材料选用表图集号
审核李冬凤李校对秦智海奉智海设计何雷明何雷明页
17CJ40-17
索引号
索引号
室内工程防水层材料选用表
防水层做法
>1.5厚HEP-1000白色聚氨酯防水涂料>2.0厚SY-916聚合物水泥（JS）防水涂料（I型或Ⅱ型）城市综合管廊工程防水层材料选用表防水层做法
①>1.5厚SEP-2000交联反应型自粘高分子防水卷材（II型）②>1.5厚HEP-1000白色聚氨酯防水涂料①>1.5厚SEP-2000交联反应型自粘高分子防水卷材（II型）②>2.0厚HEP-2000非固化橡胶沥青防水涂料>1.2厚SEP-3000高分子自粘胶膜防水卷材①>3.0厚SY-817自粘聚合物改性沥青防水卷材（II型）②>2.0厚HEP-2000非固化橡胶沥青防水涂料①>4.0厚SY-818弹性体（SBS）改性沥青防水卷材②>2.0厚HEP-2000非固化橡胶沥青防水涂料①>4.0厚SY-818弹性体（SBS）改性沥青防水卷材（II型）②>3.0厚SY-818弹性体（SBS）改性沥青防水卷材（II型）构造编号
管廊防水构造做法选用表
构造做法www.bzxz.net
面层见具体工程设计
防水钢筋混凝土底板
50厚C20细石混凝土
防水层
100~150厚C15混凝土垫
层（原浆表面抹平压光）
素土夯实
覆土或面层（按工程设计）
50~70厚C20细石混凝
土保护层（按工程设计）
隔离层
防水层
20厚1:2.5水泥砂浆找
防水钢筋混凝土顶板
1.2：8灰土分层夯实
保护层，材料及厚度见
具体工程设计
3．防水层
5.防水钢筋混凝土外墙
6.面层见具体工程
防水层材料
注：底板选用G1-3预铺反粘施工时，不设50厚C20细石混凝土保护层。室内/城市综合管廊防水层材料选用表审核李冬凤李级校对秦智海库智海设计何雷明何雷明图集号
17CJ40-17
