17CJ40-20 建筑防水系统构造（二十）

本图集是以上海台安实业集团有限公司的YH系列防水材料在建筑防水工程中的应用技术为依据编制的国家建筑标准设计参考图。 图集内容主要包括：说明，防水层材料选用表，地下建筑底板、侧墙和顶板防水构造做法选用表，种植顶板防水构造做法选用表，管廊、隧道防水构造做法选用表，地下室防水节点大样，地下室桩头、后浇带及底板、顶板和外墙变形缝防水构造，管廊、隧道防水构造，屋面、单层防水卷材屋面、室内、外墙防水构造做法选用表，平屋面、坡屋面、种植屋面防水节点大样，单层防水卷材屋面构造（机械固定法和粘结法），YH系列其他产品汇总表和防水层材料选用表，以及台安防水材料性能指标等。 本图集适用于一般工业与民用建筑的地下工程、屋面、楼地面、外墙、厨卫间、水池等部位的新建、改扩建及维修防水工程的设计与施工；适用于地铁、人防、隧道、桥梁和城市地下综合管廊等防水工程的设计与施工。

17CJ40-20
建筑防水系统构造（二十）参考图集

组织编制：中国建筑标准设计研究院、中国计划出版社
主编单位：中国建筑标准设计研究院有限公司、上海台安实业集团有限公司
实行日期：2017年7月1日

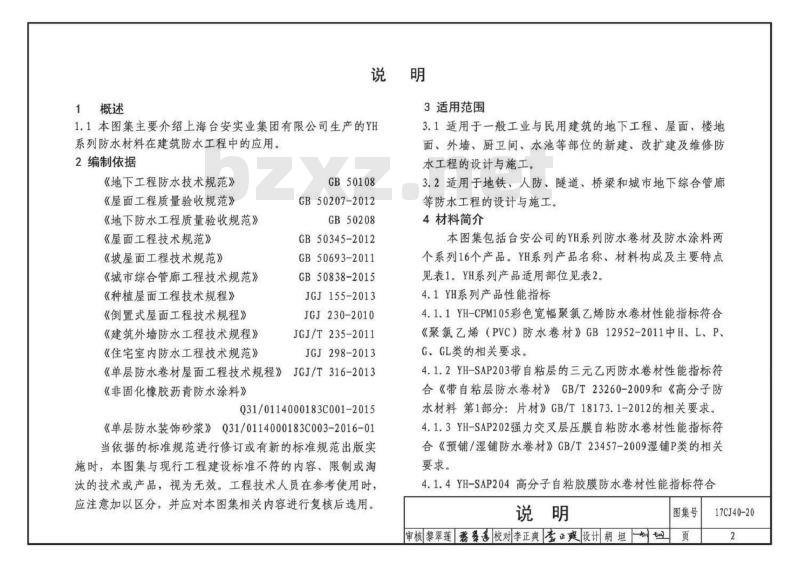

1 概述
本图集主要介绍上海台安实业集团有限公司生产的YH系列防水材料在建筑防水工程中的应用。

2 编制依据
- 《地下工程防水技术规范》GB50108
- 《屋面工程质量验收规范》GB50207-2012
- 《地下防水工程质量验收规范》GB50208
- 《屋面工程技术规范》GB50345-2012
- 《坡屋面工程技术规范》GB50693-2011
- 《城市综合管廊工程技术规范》GB50838-2015
- 《种植屋面工程技术规程》JGJ155-2013
- 《倒置式屋面工程技术规程》JGJ230-2010
- 《建筑外墙防水工程技术规程》JGJ/T235-2011
- 《住宅室内防水工程技术规范》JGJ298-2013
- 《单层防水卷材屋面工程技术规程》JGJ/T316-2013
- 《非固化橡胶沥青防水涂料》Q31/0114000183C001-2015
- 《单层防水装饰砂浆》Q31/0114000183C003-2016

当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容，限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。

3 适用范围
3.1 适用于一般工业与民用建筑的地下工程，屋面、楼地面、外墙、厨卫间、水池等部位的新建、改扩建及维修防水工程的设计与施工。
3.2 适用于地铁、人防、隧道、桥梁和城市地下综合管廊等防水工程的设计与施工。

4 材料简介
本图集包括台安公司的YH系列防水卷材及防水涂料两个系列16个产品。YH系列产品名称、材料构成及主要特点见表1。YH系列产品适用部位见表2。

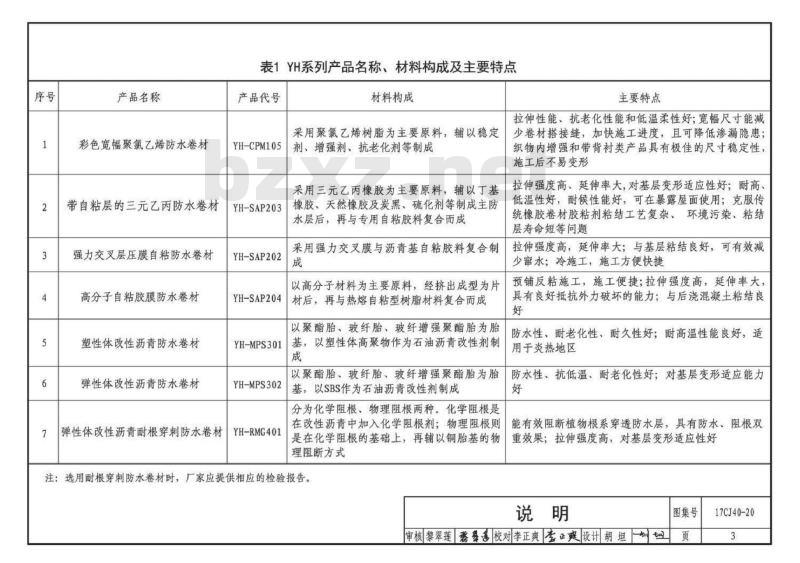

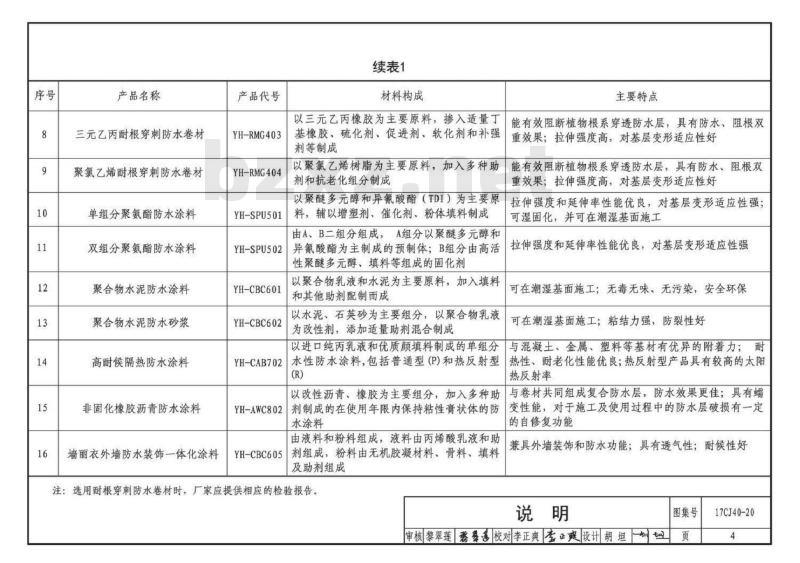

表1 YH系列产品名称、材料构成及主要特点
1. YH-CPM105 彩色宽幅聚氯乙烯防水卷材：采用聚氯乙烯树脂为主要原料，辅以稳定剂、增强剂等。特点：拉伸性能、抗老化性能和低温柔性好；宽幅尺寸能减少接缝。性能指标符合《聚氯乙烯（PVC）防水卷材》GB12952-2011中H、L、P、G、GL类的相关要求。
2. YH-SAP203 带自粘层的三元乙丙防水卷材：性能指标符合《带自粘层防水卷材》GB/T23260-2009和《高分子防水材料第1部分：片材》GB/T18173.1-2012的相关要求。
3. YH-SAP202 强力交叉层压膜自粘防水卷材：性能指标符合《预铺/湿铺防水卷材》GB/T23457-2009湿铺P类的相关要求。
4. YH-SAP204 高分子自粘胶膜防水卷材。
5. YH-MPS301 塑性体改性沥青防水卷材。
6. YH-MPS302 弹性体改性沥青防水卷材。
7. YH-RMG401 弹性体改性沥青耐根穿刺防水卷材。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

17CJ40-20

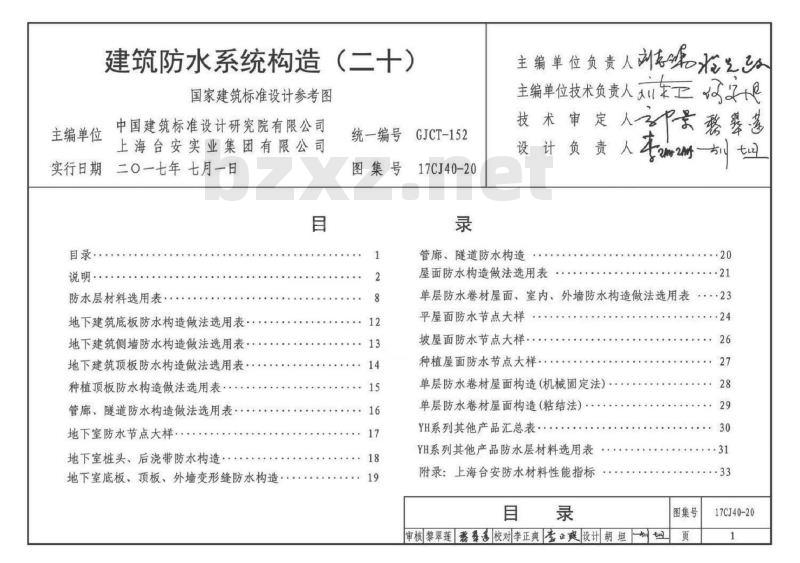

目录
说明
防水层材料选用表
地下建筑底板防水构造做法选用表
地下建筑侧墙防水构造做法选用表
地下建筑顶板防水构造做法选用表
种植顶板防水构造做法选用表
管廊、隧道防水构造做法选用表
地下室防水节点大样
地下室桩头、后浇带防水构造
地下室底板、顶板、外墙变形缝防水构造
管廊、隧道防水构造
屋面防水构造做法选用表
单层防水卷材屋面、室内、外墙防水构造做法选用表
平屋面防水节点大样
坡屋面防水节点大样
种植屋面防水节点大样
单层防水卷材屋面构造（机械固定法）
单层防水卷材屋面构造（粘结法）
YH系列其他产品汇总表
YH系列其他产品防水层材料选用表
附录：上海台安防水材料性能指标
